Активатор бетонної суміші

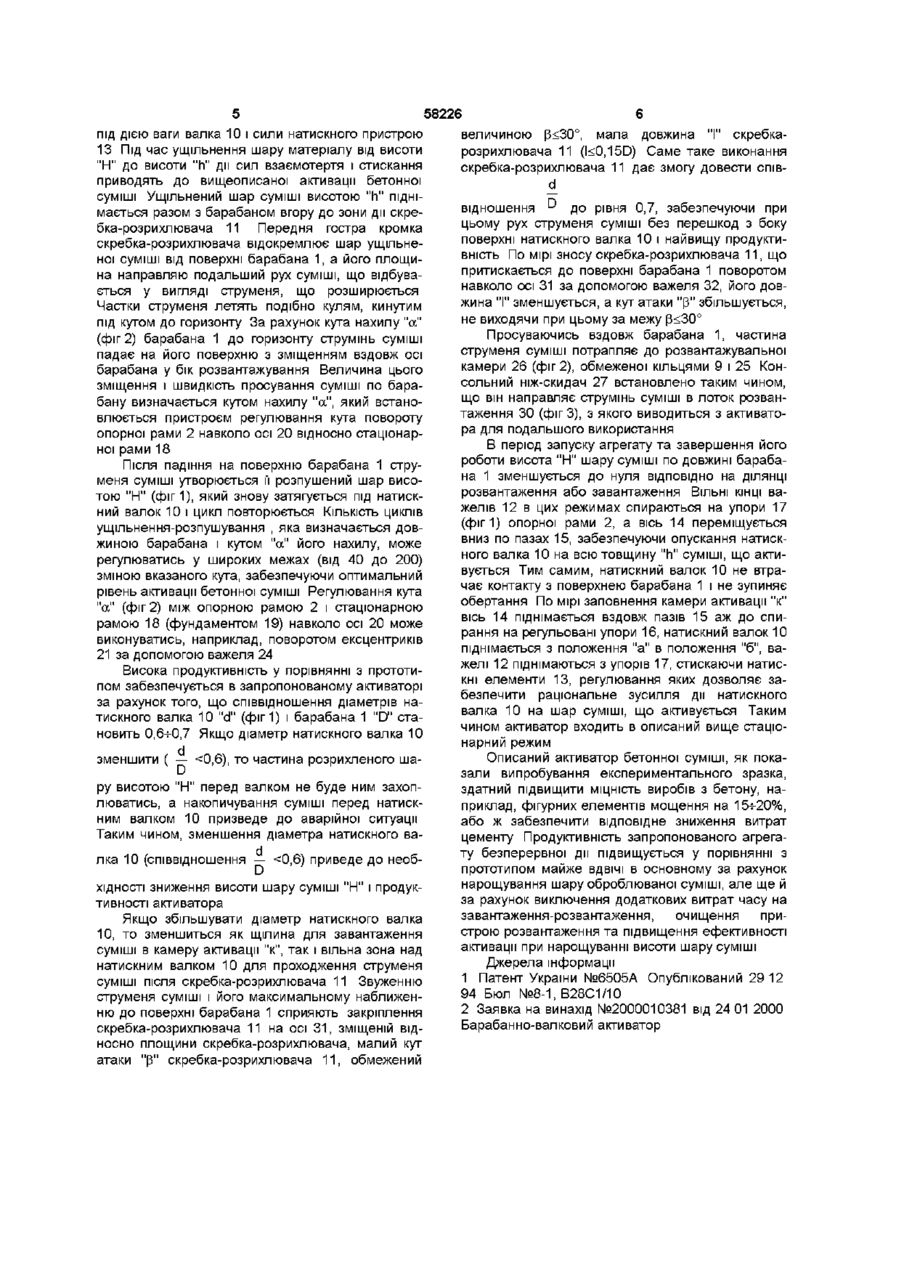

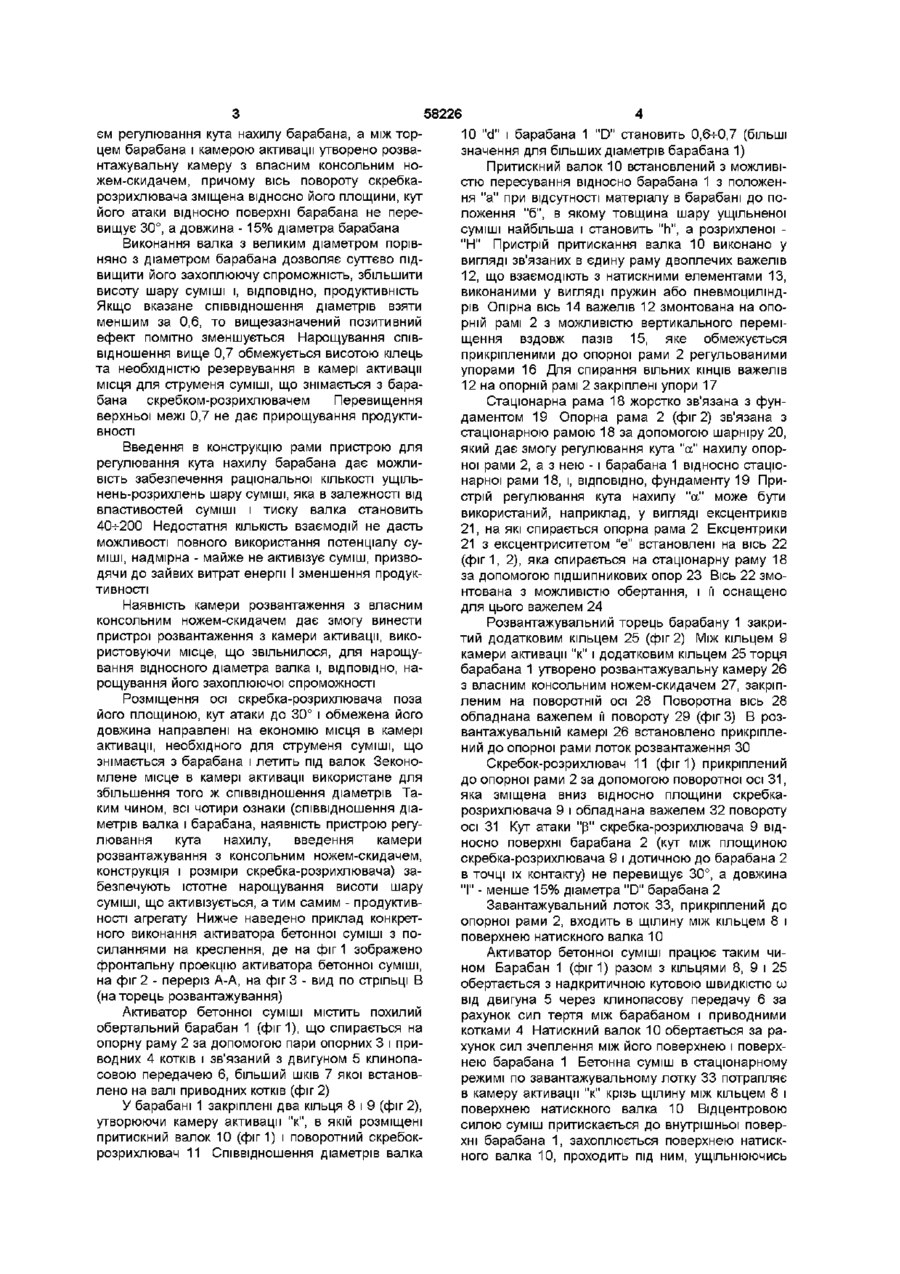

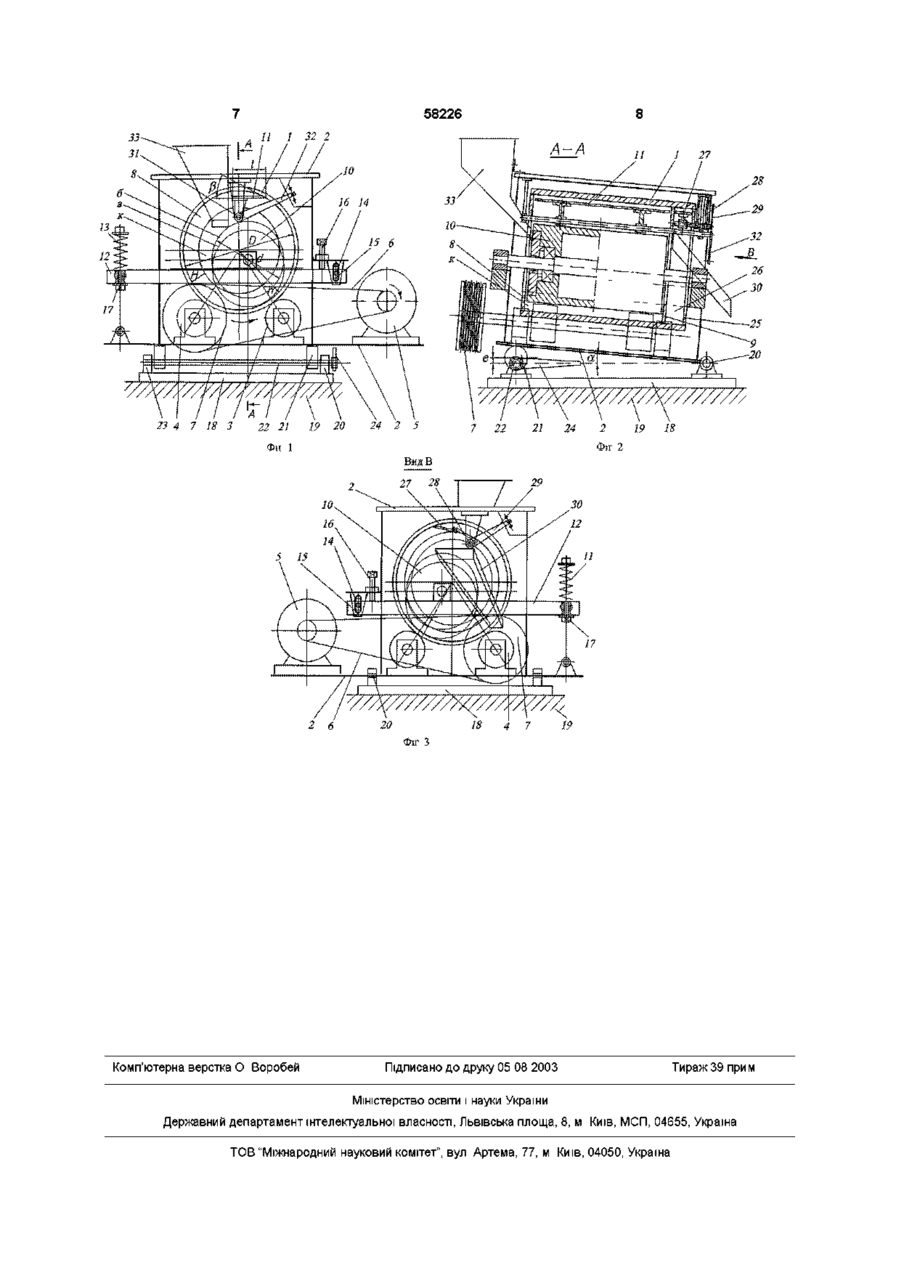

Активатор бетонної суміші, що містить змонтований на рамі похилий обертальний барабан з закріпленими в ньому двома кільцями, утворюю чими камеру активації, в якій розміщені натискний валок і поворотний скребок-розрихлювач, який відрізняється тим, що співвідношення діаметрів валка і барабана становить 0,6-0,7, раму обладнано пристроєм регулювання кута нахилу барабана, а між торцем барабана і камерою активації утворено розвантажувальну камеру з власним консольним ножем-скидачем, причому вісь повороту скребка-розрихлювача зміщено відносно його площини, кут його атаки відносно поверхні барабана не перевищує 30°, а довжина - 15% діаметра барабана Винахід відноситься до обладнання для активації бетонних сумішей, насамперед - жорстких (далі - сумішей), перед їх використанням, а саме до такої активації, яка проводиться шляхом багаторазового ущільнення прокатуванням товстого шару суміші під валком та подальшого розрихлювання товстого шару Нарощування МІЦНОСТІ бетону внаслідок такої активації відбувається завдяки тому, що взаємотертя часток суміші під тиском до 1МПа інтенсифікує накопичування активного гелю за рахунок зскрібання продуктів гідратації з часток в'яжучого і прискорення гідратації на свіжо звільнених поверхнях цих часток Позитивний вплив має також очищування поверхонь частинок заповнювачів від інертних плівок, а також подрібнення дефектних частинок заповнювачів Для активації можна використовувати барабанно-валковий агрегат безперервної дії з нахиленим в сторону розвантажування барабаном [1], але така конструктивна схема не здатна забезпечити необхідну тривалість обробки товстого шару зволоженої суміші Більш досконалим є вибраний як прототип барабанно-валковий активатор, який містить змонтований на рамі обертальний барабан з закріпленими в ньому двома кільцями, утворюючими камеру активації, в якій розташовані натискний валок і поворотний скребок-розрихлювач [2] Цей агрегат періодичної дії має розміщений в камері активації пристрій для розвантаження і здатний забезпечити необхідну для якісної активації КІЛЬКІСТЬ взаємодій робочих органів (валка та скребка) з шаром суміші Однак, вибраний як прототип активатор має відносно невелику продуктивність, що пов'язано як з ЦИКЛІЧНІСТЮ його дм, так і, насамперед, з малою товщиною шару оброблюваної суміші Підвищити продуктивність прототипу збільшенням висоти шару суміші без нарощування діаметра барабана і ВІДПОВІДНОГО збільшення його габаритів, маси і вартості неможливо через обмежену захоплюючу спроможність валка Таким чином, маємо суперечність для підвищення продуктивності співвідношення діаметрів валка і барабану має бути максимальним, а для розміщення пристрою для розвантажування в камері активації це співвідношення, як свідчить аналіз варіантів, не може бути більшим 0,4-ь0,5 Даним винаходом розв'язується задача підвищення продуктивності активатора бетонної суміші за рахунок нарощування висоти шару оброблюваної суміші шляхом усунення перешкод збільшенню діаметра валка порівняно з діаметром барабана Поставлена задача розв'язується тим, що в активаторі бетонної суміші, що містить змонтований на рамі нахилений обертальний барабан з закріпленими в ньому двома кільцями, утворюючими камеру активації, в якій розміщені натискний валок і поворотний скребок-розрихлювач, згідно винаходу, співвідношення діаметрів валка і барабана становить 0,6-ь0,7, рама обладнана пристро (О 00 ю 58226 єм регулювання кута нахилу барабана, а між тор10 "d" і барабана 1 "D" становить 0,6-ь0,7 (більші цем барабана і камерою активації утворено розвазначення для більших діаметрів барабана 1) нтажувальну камеру з власним консольним ноПритискний валок 10 встановлений з можливіжем-скидачем, причому вісь повороту скребкастю пересування відносно барабана 1 з положенрозрихлювача зміщена відносно його площини, кут ня "а" при відсутності матеріалу в барабані до пойого атаки відносно поверхні барабана не переложення "б", в якому товщина шару ущільненої вищує 30°, а довжина -15% діаметра барабана суміші найбільша і становить "п", а розрихленої "Н" Пристрій притискання валка 10 виконано у Виконання валка з великим діаметром поріввигляді зв'язаних в єдину раму двоплечих важелів няно з діаметром барабана дозволяє суттєво під12, що взаємодіють з натискними елементами 13, вищити його захоплюючу спроможність, збільшити виконаними у вигляді пружин або пневмоциліндвисоту шару суміші і, ВІДПОВІДНО, продуктивність рів Опірна вісь 14 важелів 12 змонтована на опоЯкщо вказане співвідношення діаметрів взяти рній рамі 2 з можливістю вертикального переміменшим за 0,6, то вищезазначений позитивний щення вздовж пазів 15, яке обмежується ефект помітно зменшується Нарощування співприкріпленими до опорної рами 2 регульованими відношення вище 0,7 обмежується висотою кілець упорами 16 Для спирання вільних КІНЦІВ важелів та необхідністю резервування в камері активації 12 на опорній рамі 2 закріплені упори 17 місця для струменя суміші, що знімається з барабана скребком-розрихлювачем Перевищення Стаціонарна рама 18 жорстко зв'язана з фунверхньої межі 0,7 не дає прирощування продуктидаментом 19 Опорна рама 2 (фіг 2) зв'язана з вності стаціонарною рамою 18 за допомогою шарніру 20, Введення в конструкцію рами пристрою для який дає змогу регулювання кута "а" нахилу опоррегулювання кута нахилу барабана дає можлиної рами 2, а з нею - і барабана 1 відносно стаціовість забезпечення раціональної КІЛЬКОСТІ ущільнарної рами 18, і, ВІДПОВІДНО, фундаменту 19 Принень-розрихлень шару суміші, яка в залежності від стрій регулювання кута нахилу "а" може бути властивостей суміші і тиску валка становить використаний, наприклад, у вигляді ексцентриків 40-ь200 Недостатня КІЛЬКІСТЬ взаємодій не дасть 21, на які спирається опорна рама 2 Ексцентрики можливості повного використання потенціалу су21 з ексцентриситетом "є" встановлені на вісь 22 міші, надмірна - майже не активізує суміш, призво(фіг 1, 2), яка спирається на стаціонарну раму 18 дячи до зайвих витрат енергії І зменшення продукза допомогою підшипникових опор 23 Вісь 22 змотивності нтована з можливістю обертання, і її оснащено для цього важелем 24 Наявність камери розвантаження з власним консольним ножем-скидачем дає змогу винести Розвантажувальний торець барабану 1 закрипристрої розвантаження з камери активації, викотий додатковим кільцем 25 (фіг 2) Між кільцем 9 ристовуючи місце, що звільнилося, для нарощукамери активації "к" і додатковим кільцем 25 торця вання відносного діаметра валка і, ВІДПОВІДНО, набарабана 1 утворено розвантажувальну камеру 26 рощування його захоплюючої спроможності з власним консольним ножем-скидачем 27, закріпРозміщення осі скребка-розрихлювача поза леним на поворотній осі 28 Поворотна вісь 28 його площиною, кут атаки до 30° і обмежена його обладнана важелем її повороту 29 (фіг 3) В роздовжина направлені на економію місця в камері вантажувальній камері 26 встановлено прикріплеактивації, необхідного для струменя суміші, що ний до опорної рами лоток розвантаження ЗО знімається з барабана і летить під валок ЗеконоСкребок-розрихлювач 11 (фіг 1) прикріплений млене місце в камері активації використане для до опорної рами 2 за допомогою поворотної осі 31, збільшення того ж співвідношення діаметрів Таяка зміщена вниз відносно площини скребкаким чином, всі чотири ознаки (співвідношення діарозрихлювача 9 і обладнана важелем 32 повороту метрів валка і барабана, наявність пристрою регуосі 31 Кут атаки "Р" скребка-розрихлювача 9 відлювання кута нахилу, введення камери носно поверхні барабана 2 (кут між площиною розвантажування з консольним ножем-скидачем, скребка-розрихлювача 9 і дотичною до барабана 2 конструкція і розміри скребка-розрихлювача) зав точці їх контакту) не перевищує 30°, а довжина безпечують істотне нарощування висоти шару "І" - менше 15% діаметра "D" барабана 2 суміші, що активізується, а тим самим - продуктивЗавантажувальний лоток 33, прикріплений до ності агрегату Нижче наведено приклад конкретопорної рами 2, входить в щілину між кільцем 8 і ного виконання активатора бетонної суміші з поповерхнею натискного валка 10 силаннями на креслення, де на фіг 1 зображено Активатор бетонної суміші працює таким чифронтальну проекцію активатора бетонної суміші, ном Барабан 1 (фіг 1) разом з кільцями 8, 9 і 25 на фіг 2 - переріз А-А, на фіг 3 - вид по стрільці В обертається з надкритичною кутовою швидкістю ш (на торець розвантажування) від двигуна 5 через клинопасову передачу 6 за Активатор бетонної суміші містить похилий рахунок сил тертя між барабаном і приводними обертальний барабан 1 (фиг 1), що спирається на котками 4 Натискний валок 10 обертається за раопорну раму 2 за допомогою пари опорних 3 і прихунок сил зчеплення між його поверхнею і поверхводних 4 котків і зв'язаний з двигуном 5 клинопанею барабана 1 Бетонна суміш в стаціонарному совою передачею 6, більший шків 7 якої встановрежимі по завантажувальному лотку 33 потрапляє лено на валі приводних котків (фіг 2) в камеру активації "к" крізь щілину між кільцем 8 і поверхнею натискного валка 10 Відцентровою У барабані 1 закріплені два кільця 8 і 9 (фіг 2), силою суміш притискається до внутрішньої поверутворюючи камеру активації "к", в якій розміщені хні барабана 1, захоплюється поверхнею натискпритискний валок 10 (фиг 1) і поворотний скребокного валка 10, проходить під ним, ущільнюючись розрихлювач 11 Співвідношення діаметрів валка під дією ваги валка 10 і сили натискного пристрою 13 Під час ущільнення шару матеріалу від висоти "Н" до висоти "п" дм сил взаємотертя і стискання приводять до вищеописаної активації бетонної суміші Ущільнений шар суміші висотою "п" піднімається разом з барабаном вгору до зони дії скребка-розрихлювача 11 Передня гостра кромка скребка-розрихлювача відокремлює шар ущільненої суміші від поверхні барабана 1, а його площина направляю подальший рух суміші, що відбувається у вигляді струменя, що розширюється Частки струменя летять подібно кулям, кинутим під кутом до горизонту За рахунок кута нахилу "а" (фіг 2) барабана 1 до горизонту струмінь суміші падає на його поверхню з зміщенням вздовж осі барабана у бік розвантажування Величина цього зміщення і швидкість просування суміші по барабану визначається кутом нахилу "а", який встановлюється пристроєм регулювання кута повороту опорної рами 2 навколо осі 20 відносно стаціонарної рами 18 58226 величиною р
