Завантажити PDF файл.

Формула / Реферат

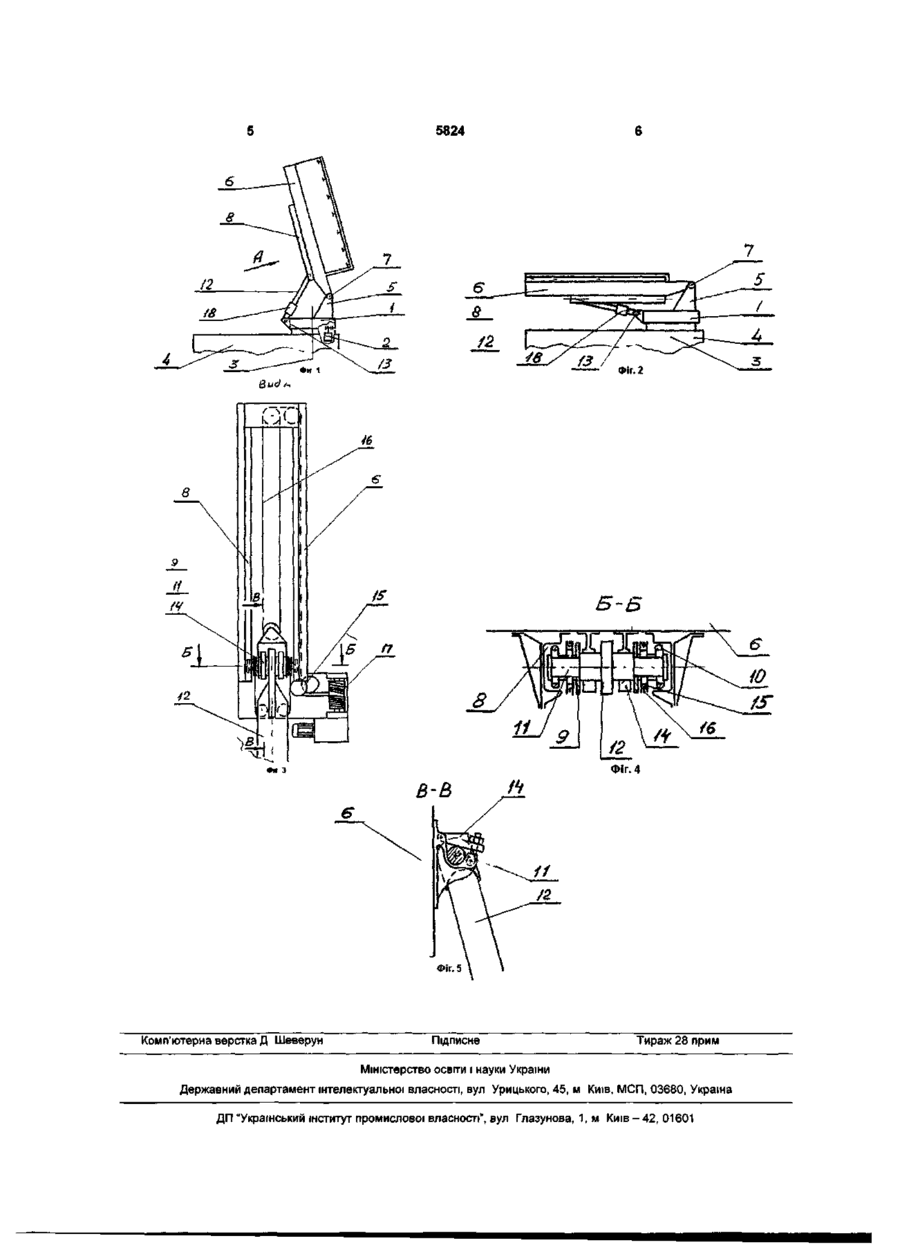

Складаний антенний пристрій, що містить основу з кронштейном, антену, шарнірно з’єднану з кронштейном, і тягу, один кінець якої з'єднаний з основою, який відрізняється тим, що на антені закріплені привід підйому і напрямні, в яких установлена рухома каретка, шарнірно з'єднана з другим кінцем тяги, яка переміщається уздовж напрямних під дією приводу підйому.

Текст

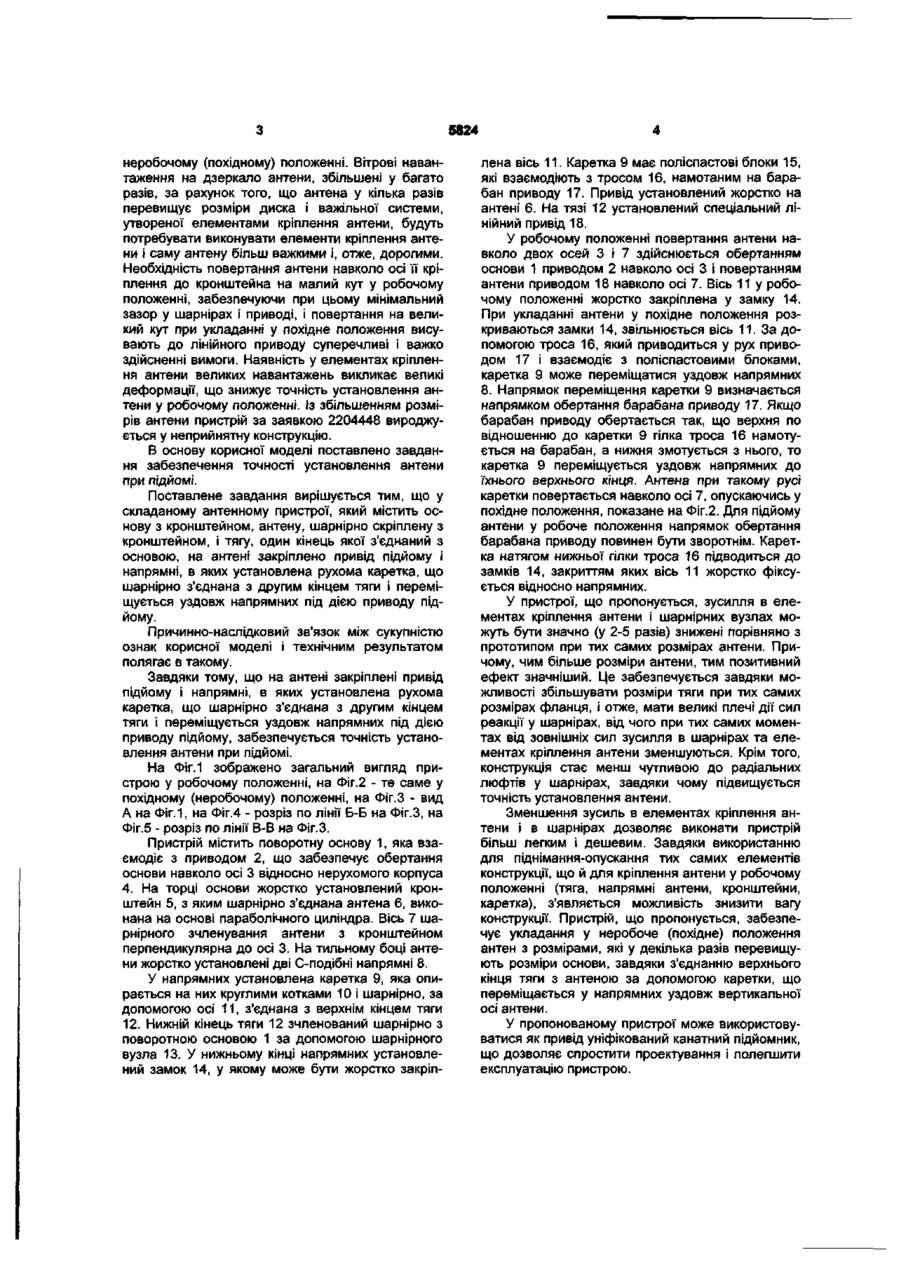

Складаний антенний пристрій, що містить основу з кронштейном, антену, шарнірно з'єднану з кронштейном, і тягу, один кінець якої з'єднаний з основою, який відрізняється тим, що на антені закріплені привід підйому і напрямні, в яких установлена рухома каретка, шарнірно з'єднана з другим кінцем тяги, яка переміщається уздовж напрямних під дією приводу підйому. Корисна модель належить до антенної техніки і може бути використана у радіолокаційних станціях для повертання антени відносно двох взаємно перпендикулярних осей із забезпеченням підйому і опускання антени при розгортанні і згортанні РЛС. Відомим є опорно-поворотний пристрій антени [А.С. СРСР №1697160, кл. H01Q3/08]. Антена містить рефлектор, установлений на осі кута місця, що обертається двома приводами поступального переміщення рефлектора, з'єднаними послідовно за допомогою важеля, що обертається навколо горизонтальної осі. Платформа обертається навколо осі вертикальної колони, установленої на основі, до якої шарнірно прикріплені приводи поступального переміщення платформи, які працюють поперемінно. Зазначений пристрій є громіздким за конструкцією. Відомим є також пристрій для відхилення дзеркала направленої антени навколо двох осей [Заявка №2204448 від 31.01.1972, ФРН, кл. H01q/08, кл. НКІ 21а446/01, 48/02], призначений для мобільних радіотехнічних систем, які містять установлений на осі поворотний диск, на торці якого, за допомогою кронштейна, шарнірно закріплено дзеркало антени так, що вісь цього шарніра є перпендикулярною до осі диска. Крім того, дзеркало з'єднане з торцем диска за допомогою тяги з лінійним приводом, яка одним своїм кінцем шарнірно з'єднана з центром дзеркала, другим - шарнірно з'єднана з торцем диска. Диск має зубчатий вінець, з яким може взаємодіяти привід, що забезпечує обертання диска, а разом з ним і антени навколо осі диска. Одночасно за допомогою лінійного приводу антена може повертатися навколо осі шарніра, який зчленовує її з кронштейном на торці диска. Цей самий лінійний привід шляхом повороту антени навколо осі вищезгаданого шарніра забезпечує укладання антени у обладнану кришкою нішу на торці диска (укладання у похідне положення). Шарнір, що з'єднує тягу лінійного приводу з торцем диска, може переставлятися по торцю диска у радіальному напрямку у ряд заздалегідь передбачених положень. Названий пристрій конструктивно прийнятний для повертання антени навколо двох осей при роботі радіотехнічного пристрою, як для малих антен (порядку їм в апертурі), так і для достатньо великих (10 і більше метрів в апертурі). Однак укладання антени у неробоче (похідне) положення пристрій забезпечує для антен, апертура яких порівнянна з розмірами поворотного диска (опорно-поворотного пристрою). Для укладання у похідне положення антен великих розмірів, коли розміри антени у декілька разів перевищують розміри поворотного диска, описаний вище пристрій конструктивно неприйнятний. Неприйнятність такого рішення очевидна тому, що збільшувати розміри поворотного диска нераціонально, і створення конструкції за пропонованою схемою приведе до обважнювання, подорожчання конструкції і зниження точності орієнтації антени. Названі недоліки збільшуються тим, що для переведення антени із похідного у робоче положення потрібно повертати її на кут приблизно 90°, при цьому робочий хід лінійного приводу виявляється порівнянним або навіть більшим за довжину тяги у CM 00 ю 5824 неробочому (похідному) положенні. Вітрові навантаження на дзеркало антени, збільшені у багато разів, за рахунок того, що антена у кілька разів перевищує розміри диска і важільної системи, утвореної елементами кріплення антени, будуть потребувати виконувати елементи кріплення антени і саму антену більш важкими і, отже, дорогими. Необхідність повертання антени навколо осі її кріплення до кронштейна на малий кут у робочому положенні, забезпечуючи при цьому мінімальний зазор у шарнірах і приводі, і повертання на великий кут при укладанні у похідне положення висувають до лінійного приводу суперечливі і важко здійсненні вимоги. Наявність у елементах кріплення антени великих навантажень викликає великі деформації, що знижує точність установлення антени у робочому положенні. Із збільшенням розмірів антени пристрій за заявкою 2204448 вироджується у неприйнятну конструкцію. В основу корисної моделі поставлено завдання забезпечення точності установлення антени при підйомі. Поставлене завдання вирішується тим, що у складаному антенному пристрої, який містить основу з кронштейном, антену, шарнірно скріплену з кронштейном, і тягу, один кінець якої з'єднаний з основою, на антені закріплено привід підйому і напрямні, в яких установлена рухома каретка, що шарнірно з'єднана з другим кінцем тяги і переміщується уздовж напрямних під дією приводу підйому. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом полягає в такому. Завдяки тому, що на антені закріплені привід підйому і напрямні, в яких установлена рухома каретка, що шарнірно з'єднана з другим кінцем тяги і переміщується уздовж напрямних під дією приводу підйому, забезпечується точність установлення антени при підйомі. На Фіг.1 зображено загальний вигляд пристрою у робочому положенні, на Фіг.2 - те саме у похідному (неробочому) положенні, на Фіг.З - вид А на Фіг.1, на Фіг.4 - розріз по лінії Б-Б на Фіг.З, на Фіг.5 - розріз по лінії В-В на Фіг.З. Пристрій містить поворотну основу 1, яка взаємодіє з приводом 2, що забезпечує обертання основи навколо осі 3 відносно нерухомого корпуса 4. На торці основи жорстко установлений кронштейн 5, з яким шарнірно з'єднана антена 6, виконана на основі параболічного циліндра. Вісь 7 шарнірного зчленування антени з кронштейном перпендикулярна до осі 3. На тильному боці антени жорстко установлені дві С-подібні напрямні 8. У напрямних установлена каретка 9, яка опирається на них круглими котками 10 і шарнірно, за допомогою осі 11, з'єднана з верхнім кінцем тяги 12. Нижній кінець тяги 12 зчленований шарнірно з поворотною основою 1 за допомогою шарнірного вузла 13. У нижньому кінці напрямних установлений замок 14, у якому може бути жорстко закріп лена вісь 11. Каретка 9 має поліспастові блоки 15, які взаємодіють з тросом 16, намотаним на барабан приводу 17. Привід установлений жорстко на антені 6. На тязі 12 установлений спеціальний лінійний привід 18. У робочому положенні повертання антени навколо двох осей 3 і 7 здійснюється обертанням основи 1 приводом 2 навколо осі 3 і повертанням антени приводом 18 навколо осі 7. Вісь 11 у робочому положенні жорстко закріплена у замку 14. При укладанні антени у похідне положення розкриваються замки 14, звільнюється вісь 11. За допомогою троса 16, який приводиться у рух приводом 17 і взаємодіє з поліспастовими блоками, каретка 9 може переміщатися уздовж напрямних 8. Напрямок переміщення каретки 9 визначається напрямком обертання барабана приводу 17. Якщо барабан приводу обертається так, що верхня по відношенню до каретки 9 гілка троса 16 намотується на барабан, а нижня змотується з нього, то каретка 9 переміщується уздовж напрямних до їхнього верхнього кінця. Антена при такому русі каретки повертається навколо осі 7, опускаючись у похідне положення, показане на Фіг.2. Для підйому антени у робоче положення напрямок обертання барабана приводу повинен бути зворотнім. Каретка натягом нижньої гілки троса 16 підводиться до замків 14, закриттям яких вісь 11 жорстко фіксується відносно напрямних. У пристрої, що пропонується, зусилля в елементах кріплення антени і шарнірних вузлах можуть бути значно (у 2-5 разів) знижені порівняно з прототипом при тих самих розмірах антени. Причому, чим більше розміри антени, тим позитивний ефект значніший. Це забезпечується завдяки можливості збільшувати розміри тяги при тих самих розмірах фланця, і отже, мати великі плечі дії сил реакції у шарнірах, від чого при тих самих моментах від зовнішніх сил зусилля в шарнірах та елементах кріплення антени зменшуються. Крім того, конструкція стає менш чутливою до радіальних люфтів у шарнірах, завдяки чому підвищується точність установлення антени. Зменшення зусиль в елементах кріплення антени і в шарнірах дозволяє виконати пристрій більш легким і дешевим. Завдяки використанню для піднімання-опускання тих самих елементів конструкції, що й для кріплення антени у робочому положенні (тяга, напрямні антени, кронштейни, каретка), з'являється можливість знизити вагу конструкції. Пристрій, що пропонується, забезпечує укладання у неробоче (похідне) положення антен з розмірами, які у декілька разів перевищують розміри основи, завдяки з'єднанню верхнього кінця тяги з антеною за допомогою каретки, що переміщається у напрямних уздовж вертикальної осі антени. У пропонованому пристрої може використовуватися як привід уніфікований канатний підйомник, що дозволяє спростити проектування і полегшити експлуатацію пристрою. 5824 Фіг. 2 в-в Фіг. 5 Комп'ютерна верстка Д Шеверун Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Folding antenna device

Автори англійською

Chupryna Andrii Andriiovych, Riahin Lev Andriiovych, Lashko Leonid Oleksiiovych

Назва патенту російською

Складывающееся антенное устройство

Автори російською

Чуприна Андрей Андреевич, Рягин Лев Андреевич, Лашко Леонид Алексеевич

МПК / Мітки

МПК: H01Q 3/08

Мітки: пристрій, складаний, антенний
