Гідравлічна машина з циклоїдальним внутрішнім зачепленням
Номер патенту: 37457
Опубліковано: 15.05.2001
Автори: Тітов Дмитро Сергійович, Панченко Анатолій Іванович, Кюрчев Сергій Володимирович, Кюрчев Володимир Миколайович, Крутиков Олексій Сергійович
Формула / Реферат
Гідравлічна машина з циклоїдальним внутрішнім зачепленням, що містить корпус з ексцентричною розточкою, в яку встановлені шестерні: зовнішня - з охоплюючими зубцями та внутрішня - з охоплюваними зубцями, причому число зубців зовнішньої шестірні на один більше числа зубців внутрішньої, кришки, внутрішні поверхні яких утворюють торцеві замикачі робочих камер, які утворені зубцями зовнішньої і внутрішньої шестерен, канали підводу і відводу робочої рідини, яка відрізняється тим, що зовнішня шестірня виконана у вигляді циліндричної обойми, в середині якої зубці-ролики встановлені беззазорно з можливістю проковзування і прокачування.
Текст

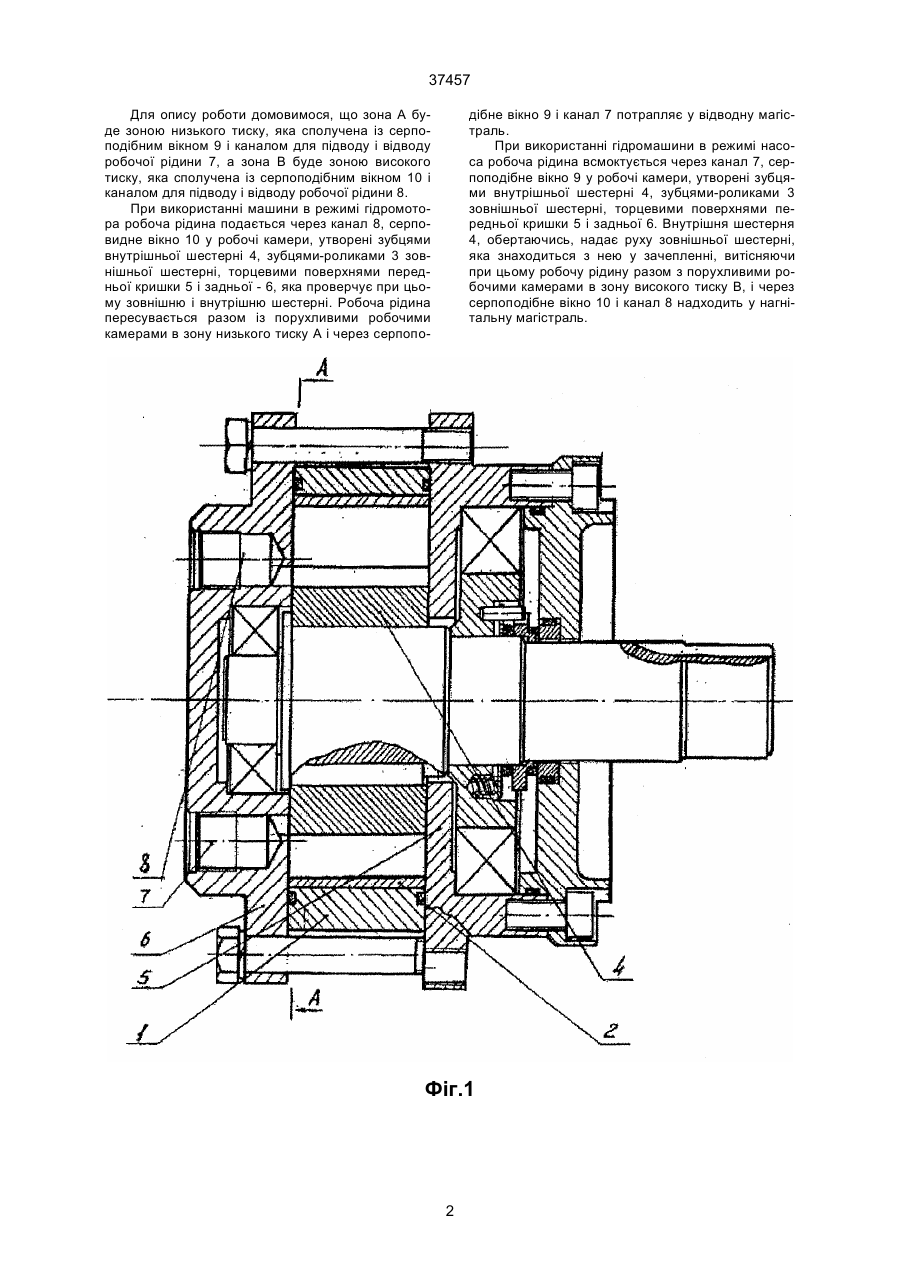

Гідравлічна, машина, з циклоїдальним внутрішнім зачепленням, що містить корпус з ексцент 37457 Для опису роботи домовимося, що зона А буде зоною низького тиску, яка сполучена із серпоподібним вікном 9 і каналом для підводу і відводу робочої рідини 7, а зона В буде зоною високого тиску, яка сполучена із серпоподібним вікном 10 і каналом для підводу і відводу робочої рідини 8. При використанні машини в режимі гідромотора робоча рідина подається через канал 8, серповидне вікно 10 у робочі камери, утворені зубцями внутрішньої шестерні 4, зубцями-роликами 3 зовнішньої шестерні, торцевими поверхнями передньої кришки 5 і задньої - 6, яка проверчує при цьому зовнішню і внутрішню шестерні. Робоча рідина пересувається разом із порухливими робочими камерами в зону низького тиску А і через серпопо дібне вікно 9 і канал 7 потрапляє у відводну магістраль. При використанні гідромашини в режимі насоса робоча рідина всмоктується через канал 7, серпоподібне вікно 9 у робочі камери, утворені зубцями внутрішньої шестерні 4, зубцями-роликами 3 зовнішньої шестерні, торцевими поверхнями передньої кришки 5 і задньої 6. Внутрішня шестерня 4, обертаючись, надає руху зовнішньої шестерні, яка знаходиться з нею у зачепленні, витісняючи при цьому робочу рідину разом з порухливими робочими камерами в зону високого тиску В, і через серпоподібне вікно 10 і канал 8 надходить у нагнітальну магістраль. Фіг.1 2 37457 Фіг.2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюHydraulic machine with cycloid internal gearing
Автори англійськоюPanchenko Anatolii Ivanovych, Kiurchev Volodymyr Mykolaiovych, Kiurchev Serhii Volodymyrovych, Titov Dmytro Serhiiovych, Krutykov Oleksii Serhiiovych
Назва патенту російськоюГидравлическая машина с циклоидальным внутренним зацеплением
Автори російськоюПанченко Анатолий Иванович, Кюрчев Владимир Николаевич, Кюрчев Сергей Владимирович, Титов Дмитрий Сергеевич, Крутиков Алексей Сергеевич
МПК / Мітки
МПК: F04C 2/08
Мітки: гідравлічна, машина, внутрішнім, зачепленням, циклоїдальним
Код посилання
<a href="https://ua.patents.su/3-37457-gidravlichna-mashina-z-ciklodalnim-vnutrishnim-zacheplennyam.html" target="_blank" rel="follow" title="База патентів України">Гідравлічна машина з циклоїдальним внутрішнім зачепленням</a>
