Привод жниварки для збирання кукурудзи

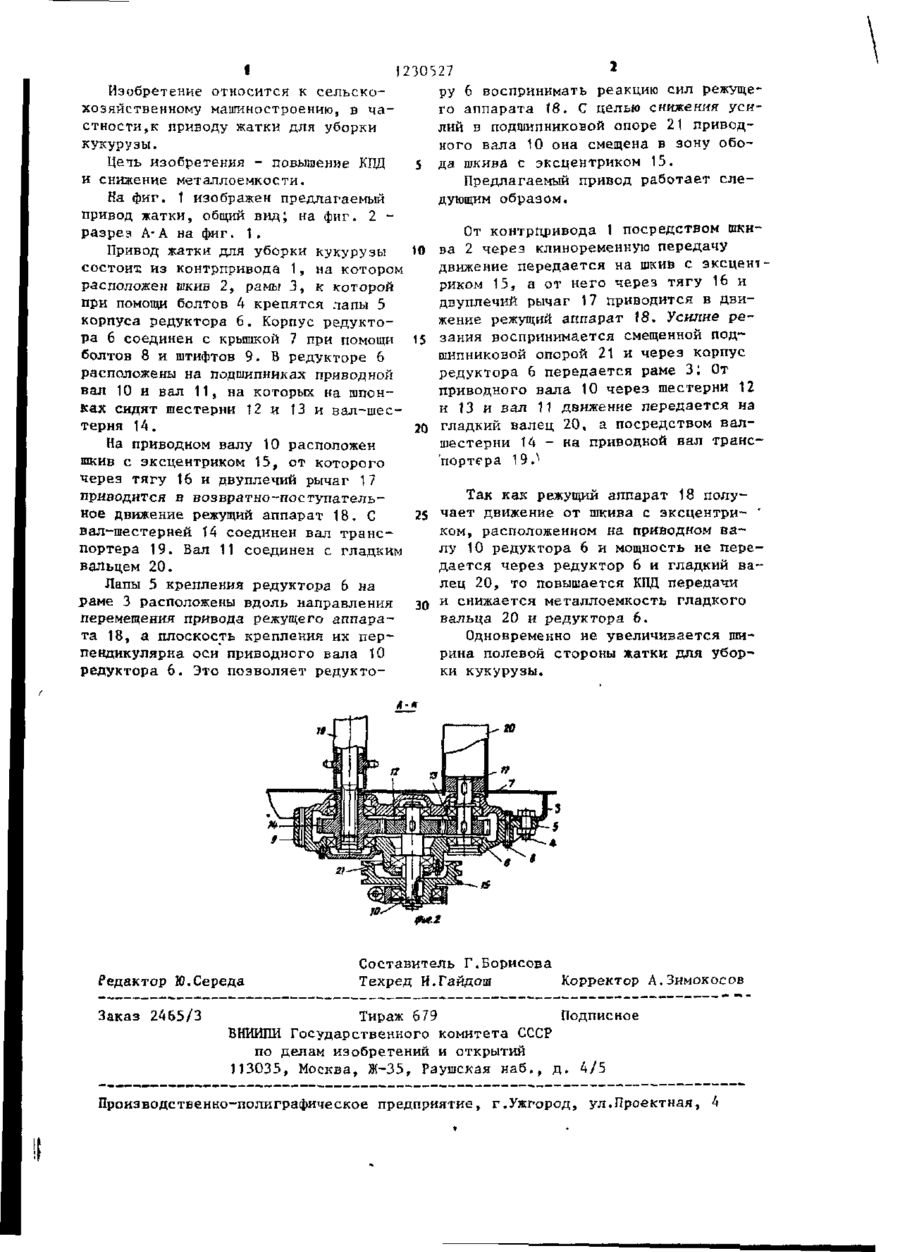

ПРИВОД ЖАТКИ ДЛЯ УБОРКИ КУКУРУЗЫ, содержащий контрпривод, смон тированный на раме жатки посредством лап редуктор привода вала транспортера и гладкого вальца, а также привод возвратно-поступательного движения режущего аппарата, о т л и ч а ю щ и й с я тем, чтЬ, с целью повышения КПД и снижения металлоемкости, привод режущего аппарата смонтирован на приводном валу редуктора привода вала транспортера и гладкого вальца, при этом лапы крепления редуктора на раме расположены вдоль направления перемещения привода режущего аппарата, а плоскость крепления их перпендикулярна оси приводного вала редуктора . 00 ог 17 1 1230527 ру 6 воспринимать реакцию сил режущеИзобретение относится к сельского аппарата 18. С целью снижения усихозяйственному машиностроению, в чалий в подшипниковой опоре 21 приводстности,к приводу жатки для уборки кукурузы. ного вала 10 она смещена в зону обода шкива с эксцентриком 15. Цеть изобретения - повышение КПД и снижение металлоемкости. Предлагаемый привод работает слеНа фиг. 1 изображен предлагаемый дующим образом. привод жатки, общий вид; на фиг. 2 От контрпривода 1 посредством шкиразрез А-А на фиг. 1. ва 2 через клиноременную передачу Привод жатки для уборки кукурузы to движение передается на шкив с эксцентсостоит, из контрпривода 1, на котором риком 15, а от него через тягу 16 и расположен шкив 2, рамы 3, к которой двуплечий рычаг 17 приводится в двипри помощи болтов 4 крепятся лапы 5 жение режущий аппарат 18. Усилие рекорпуса редуктора 6. Корпус редуктора 6 соединен с крышкой 7 при помощи 15 зания воспринимается смещенной подшипниковой опорой 21 и через корпус болтов 8 и штифтов 9. В редукторе 6 редуктора 6 передается раме 3: От расположены на подшипниках приводной приводного вала 10 через шестерни 12 вал 10 и вал 11, на которых на шпони 13 и вал 11 движение передается на ках сидят шестерни 12 и 13 и вал-шесгладкий валец 20, а посредством валтерня 14. 20 шестерни 14 - на приводкой вал трансНа приводном валу 10 расположен портера 1 9 . ^ шкив с эксцентриком 15, от которого через тягу 16 и двуплечий рычаг 17 Так как режущий аппарат 18 полуприводится в возвратно-поступательное движение режущий аппарат 18. С 25 чает движение от шкива с эксцентри- * вал-шестерней 14 соединен вал транском, расположенном на приводном вапортера 19. Бал 11 соединен с гладким лу 10 редуктора 6 и мощность не перевальцем 20. дается через редуктор 6 и гладкий валец 20, то повышается КПД передачи Лапы 5 крепления редуктора 6 на Зо и снижается металлоемкость гладкого раме 3 расположены вдоль направления вальца 20 и редуктора 6. перемещения привода режущего аппараОдновременно не увеличивается шита 18, а плоскость крепления их перпендикулярна оси приводного вала 10 рина полевой стороны жатки для уборредуктора 6. Это позволяет редуктоки кукурузы. Л-л Редактор Ю,Середа Заказ 2465/3 Составитель Г.Борисова Техред И.Гайдош Корректор А.Зимокосов Тираж 679 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб,, д. 4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4
