Рамка ущільнююча

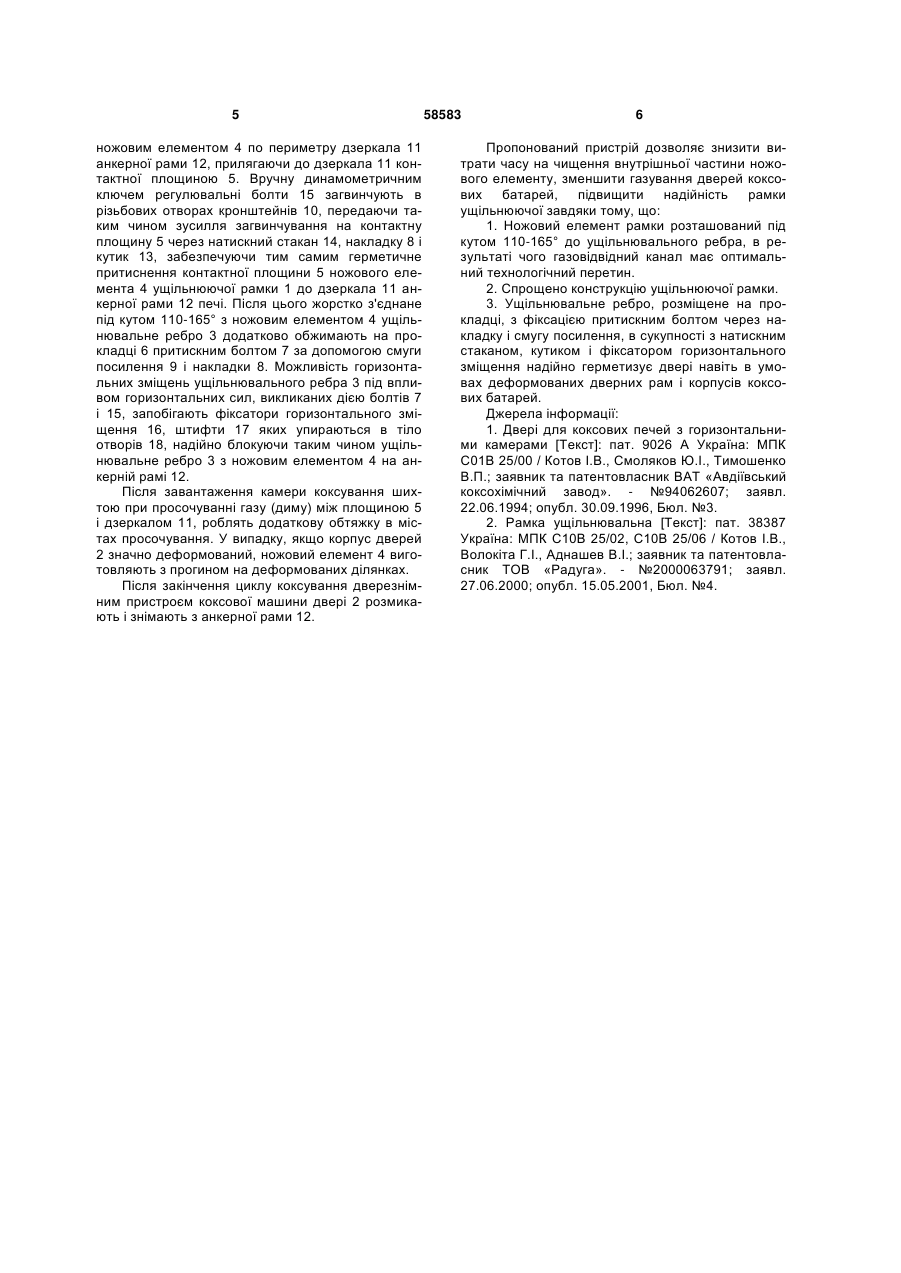

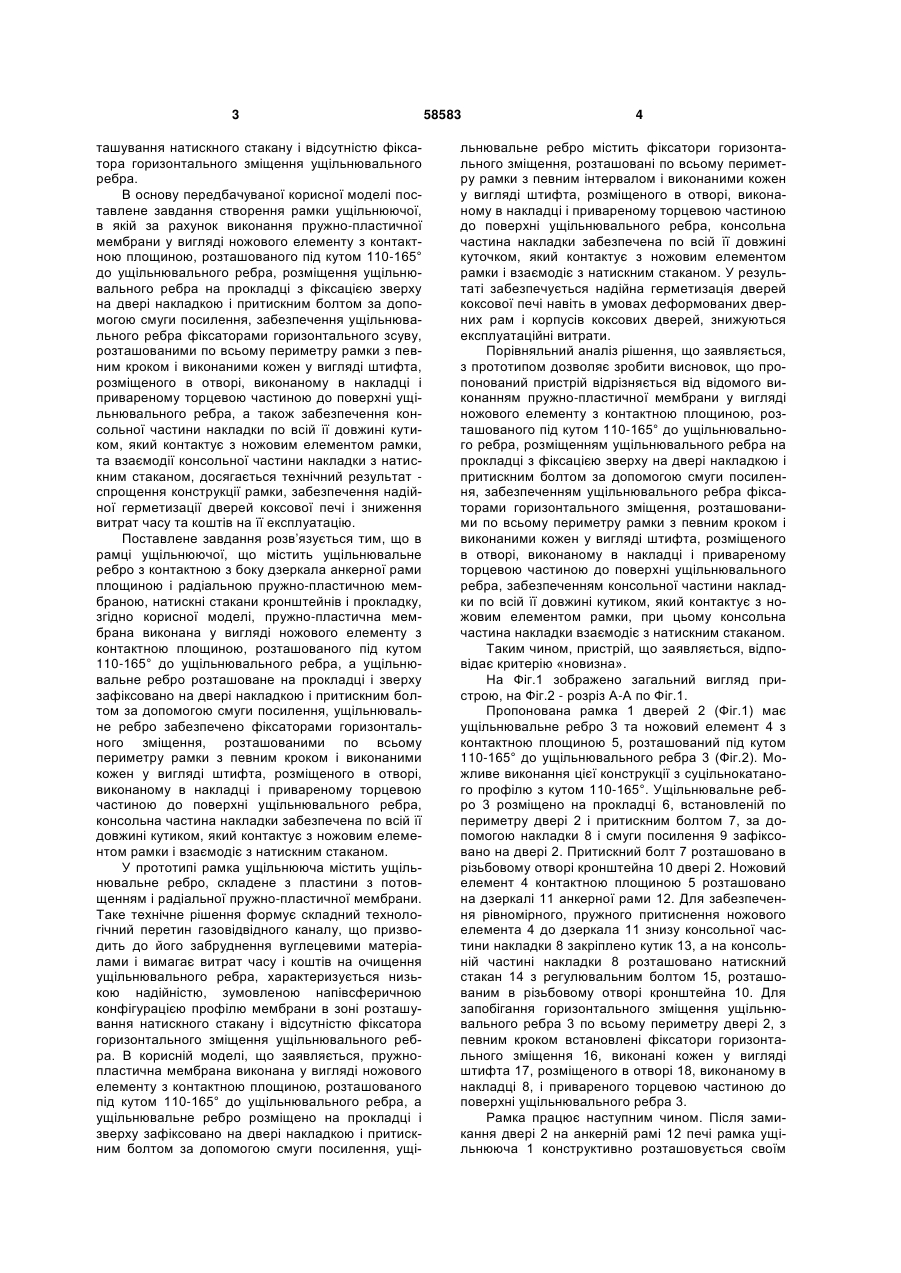

1. Рамка ущільнююча, що містить ущільнювальне ребро з контактною з боку дзеркала анкерної рами площиною і радіальною пружно-пластичною мембраною, натискні стакани кронштейнів і прокладку, яка відрізняється тим, що пружнопластична мембрана виконана у вигляді ножового елемента з контактною площиною, розташованого під кутом 110-165° до ущільнювального ребра, а ущільнювальне ребро розташоване на прокладці і 3 ташування натискного стакану і відсутністю фіксатора горизонтального зміщення ущільнювального ребра. В основу передбачуваної корисної моделі поставлене завдання створення рамки ущільнюючої, в якій за рахунок виконання пружно-пластичної мембрани у вигляді ножового елементу з контактною площиною, розташованого під кутом 110-165° до ущільнювального ребра, розміщення ущільнювального ребра на прокладці з фіксацією зверху на двері накладкою і притискним болтом за допомогою смуги посилення, забезпечення ущільнювального ребра фіксаторами горизонтального зсуву, розташованими по всьому периметру рамки з певним кроком і виконаними кожен у вигляді штифта, розміщеного в отворі, виконаному в накладці і привареному торцевою частиною до поверхні ущільнювального ребра, а також забезпечення консольної частини накладки по всій її довжині кутиком, який контактує з ножовим елементом рамки, та взаємодії консольної частини накладки з натискним стаканом, досягається технічний результат спрощення конструкції рамки, забезпечення надійної герметизації дверей коксової печі і зниження витрат часу та коштів на її експлуатацію. Поставлене завдання розв’язується тим, що в рамці ущільнюючої, що містить ущільнювальне ребро з контактною з боку дзеркала анкерної рами площиною і радіальною пружно-пластичною мембраною, натискні стакани кронштейнів і прокладку, згідно корисної моделі, пружно-пластична мембрана виконана у вигляді ножового елементу з контактною площиною, розташованого під кутом 110-165° до ущільнювального ребра, а ущільнювальне ребро розташоване на прокладці і зверху зафіксовано на двері накладкою і притискним болтом за допомогою смуги посилення, ущільнювальне ребро забезпечено фіксаторами горизонтального зміщення, розташованими по всьому периметру рамки з певним кроком і виконаними кожен у вигляді штифта, розміщеного в отворі, виконаному в накладці і привареному торцевою частиною до поверхні ущільнювального ребра, консольна частина накладки забезпечена по всій її довжині кутиком, який контактує з ножовим елементом рамки і взаємодіє з натискним стаканом. У прототипі рамка ущільнююча містить ущільнювальне ребро, складене з пластини з потовщенням і радіальної пружно-пластичної мембрани. Таке технічне рішення формує складний технологічний перетин газовідвідного каналу, що призводить до його забруднення вуглецевими матеріалами і вимагає витрат часу і коштів на очищення ущільнювального ребра, характеризується низькою надійністю, зумовленою напівсферичною конфігурацією профілю мембрани в зоні розташування натискного стакану і відсутністю фіксатора горизонтального зміщення ущільнювального ребра. В корисній моделі, що заявляється, пружнопластична мембрана виконана у вигляді ножового елементу з контактною площиною, розташованого під кутом 110-165° до ущільнювального ребра, а ущільнювальне ребро розміщено на прокладці і зверху зафіксовано на двері накладкою і притискним болтом за допомогою смуги посилення, ущі 58583 4 льнювальне ребро містить фіксатори горизонтального зміщення, розташовані по всьому периметру рамки з певним інтервалом і виконаними кожен у вигляді штифта, розміщеного в отворі, виконаному в накладці і привареному торцевою частиною до поверхні ущільнювального ребра, консольна частина накладки забезпечена по всій її довжині куточком, який контактує з ножовим елементом рамки і взаємодіє з натискним стаканом. У результаті забезпечується надійна герметизація дверей коксової печі навіть в умовах деформованих дверних рам і корпусів коксових дверей, знижуються експлуатаційні витрати. Порівняльний аналіз рішення, що заявляється, з прототипом дозволяє зробити висновок, що пропонований пристрій відрізняється від відомого виконанням пружно-пластичної мембрани у вигляді ножового елементу з контактною площиною, розташованого під кутом 110-165° до ущільнювального ребра, розміщенням ущільнювального ребра на прокладці з фіксацією зверху на двері накладкою і притискним болтом за допомогою смуги посилення, забезпеченням ущільнювального ребра фіксаторами горизонтального зміщення, розташованими по всьому периметру рамки з певним кроком і виконаними кожен у вигляді штифта, розміщеного в отворі, виконаному в накладці і привареному торцевою частиною до поверхні ущільнювального ребра, забезпеченням консольної частини накладки по всій її довжині кутиком, який контактує з ножовим елементом рамки, при цьому консольна частина накладки взаємодіє з натискним стаканом. Таким чином, пристрій, що заявляється, відповідає критерію «новизна». На Фіг.1 зображено загальний вигляд пристрою, на Фіг.2 - розріз А-А по Фіг.1. Пропонована рамка 1 дверей 2 (Фіг.1) має ущільнювальне ребро 3 та ножовий елемент 4 з контактною площиною 5, розташований під кутом 110-165° до ущільнювального ребра 3 (Фіг.2). Можливе виконання цієї конструкції з суцільнокатаного профілю з кутом 110-165°. Ущільнювальне ребро 3 розміщено на прокладці 6, встановленій по периметру двері 2 і притискним болтом 7, за допомогою накладки 8 і смуги посилення 9 зафіксовано на двері 2. Притискний болт 7 розташовано в різьбовому отворі кронштейна 10 двері 2. Ножовий елемент 4 контактною площиною 5 розташовано на дзеркалі 11 анкерної рами 12. Для забезпечення рівномірного, пружного притиснення ножового елемента 4 до дзеркала 11 знизу консольної частини накладки 8 закріплено кутик 13, а на консольній частині накладки 8 розташовано натискний стакан 14 з регулювальним болтом 15, розташованим в різьбовому отворі кронштейна 10. Для запобігання горизонтального зміщення ущільнювального ребра 3 по всьому периметру двері 2, з певним кроком встановлені фіксатори горизонтального зміщення 16, виконані кожен у вигляді штифта 17, розміщеного в отворі 18, виконаному в накладці 8, і привареного торцевою частиною до поверхні ущільнювального ребра 3. Рамка працює наступним чином. Після замикання двері 2 на анкерній рамі 12 печі рамка ущільнююча 1 конструктивно розташовується своїм 5 ножовим елементом 4 по периметру дзеркала 11 анкерної рами 12, прилягаючи до дзеркала 11 контактної площиною 5. Вручну динамометричним ключем регулювальні болти 15 загвинчують в різьбових отворах кронштейнів 10, передаючи таким чином зусилля загвинчування на контактну площину 5 через натискний стакан 14, накладку 8 і кутик 13, забезпечуючи тим самим герметичне притиснення контактної площини 5 ножового елемента 4 ущільнюючої рамки 1 до дзеркала 11 анкерної рами 12 печі. Після цього жорстко з'єднане під кутом 110-165° з ножовим елементом 4 ущільнювальне ребро 3 додатково обжимають на прокладці 6 притискним болтом 7 за допомогою смуги посилення 9 і накладки 8. Можливість горизонтальних зміщень ущільнювального ребра 3 під впливом горизонтальних сил, викликаних дією болтів 7 і 15, запобігають фіксатори горизонтального зміщення 16, штифти 17 яких упираються в тіло отворів 18, надійно блокуючи таким чином ущільнювальне ребро 3 з ножовим елементом 4 на анкерній рамі 12. Після завантаження камери коксування шихтою при просочуванні газу (диму) між площиною 5 і дзеркалом 11, роблять додаткову обтяжку в містах просочування. У випадку, якщо корпус дверей 2 значно деформований, ножовий елемент 4 виготовляють з прогином на деформованих ділянках. Після закінчення циклу коксування дверезнімним пристроєм коксової машини двері 2 розмикають і знімають з анкерної рами 12. 58583 6 Пропонований пристрій дозволяє знизити витрати часу на чищення внутрішньої частини ножового елементу, зменшити газування дверей коксових батарей, підвищити надійність рамки ущільнюючої завдяки тому, що: 1. Ножовий елемент рамки розташований під кутом 110-165° до ущільнювального ребра, в результаті чого газовідвідний канал має оптимальний технологічний перетин. 2. Спрощено конструкцію ущільнюючої рамки. 3. Ущільнювальне ребро, розміщене на прокладці, з фіксацією притискним болтом через накладку і смугу посилення, в сукупності з натискним стаканом, кутиком і фіксатором горизонтального зміщення надійно герметизує двері навіть в умовах деформованих дверних рам і корпусів коксових батарей. Джерела інформації: 1. Двері для коксових печей з горизонтальними камерами [Текст]: пат. 9026 А Україна: МПК С01В 25/00 / Котов І.В., Смоляков Ю.І., Тимошенко В.П.; заявник та патентовласник ВАТ «Авдіївський коксохімічний завод». - №94062607; заявл. 22.06.1994; опубл. 30.09.1996, Бюл. №3. 2. Рамка ущільнювальна [Текст]: пат. 38387 Україна: МПК С10В 25/02, С10В 25/06 / Котов І.В., Волокіта Г.І., Аднашев В.І.; заявник та патентовласник ТОВ «Радуга». - №2000063791; заявл. 27.06.2000; опубл. 15.05.2001, Бюл. №4. 7 Комп’ютерна верстка А. Рябко 58583 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
