Установка для перевірки вимірювальних приладів

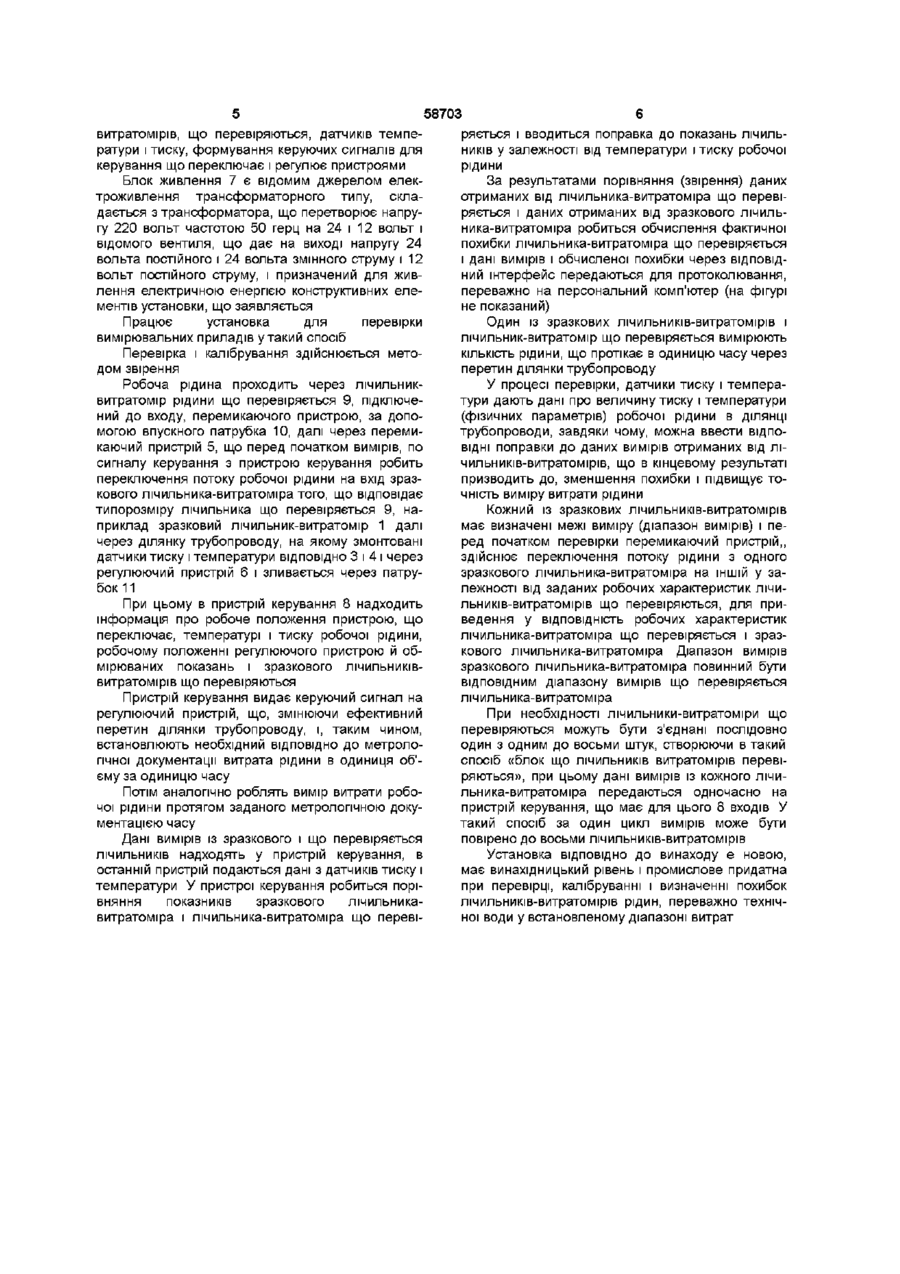

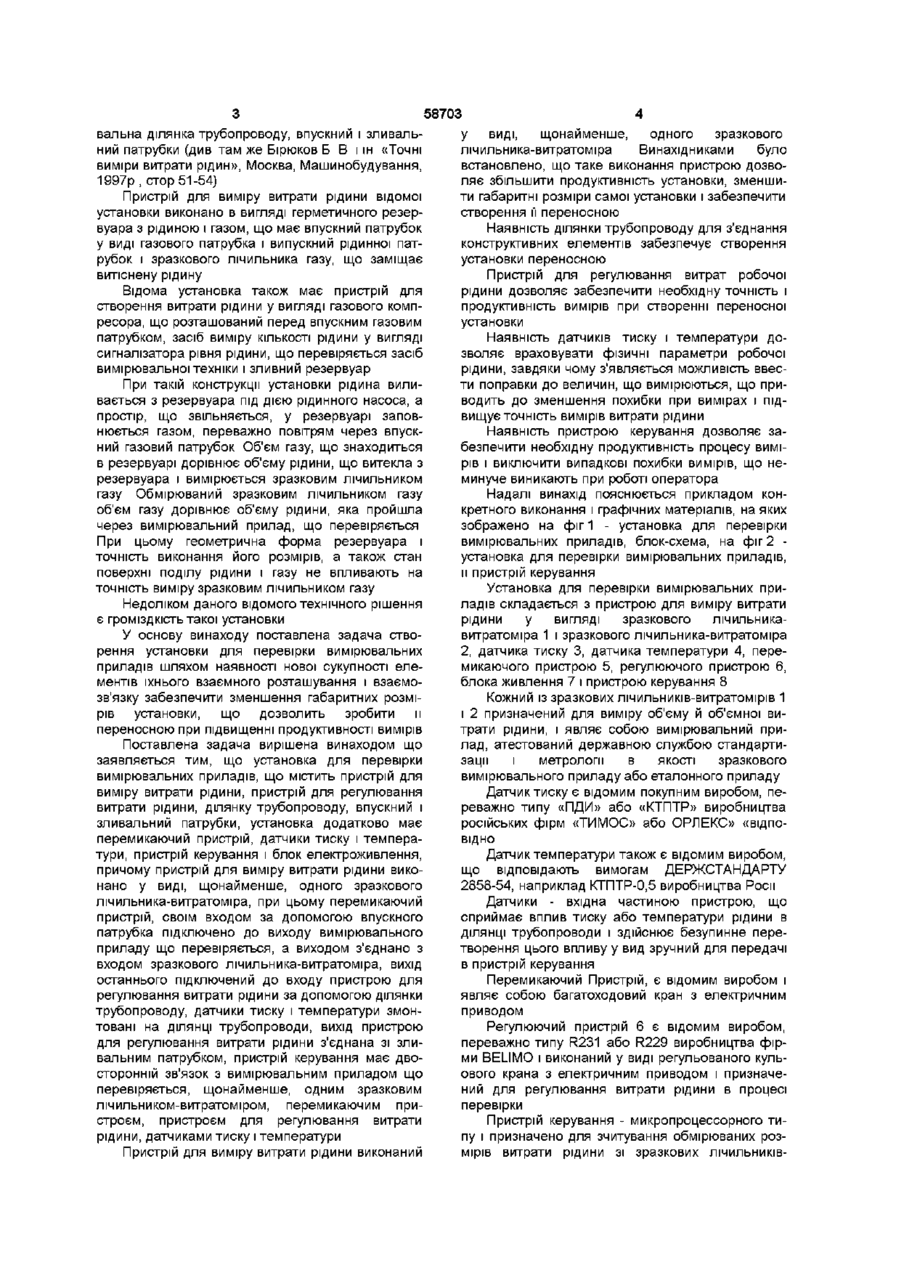

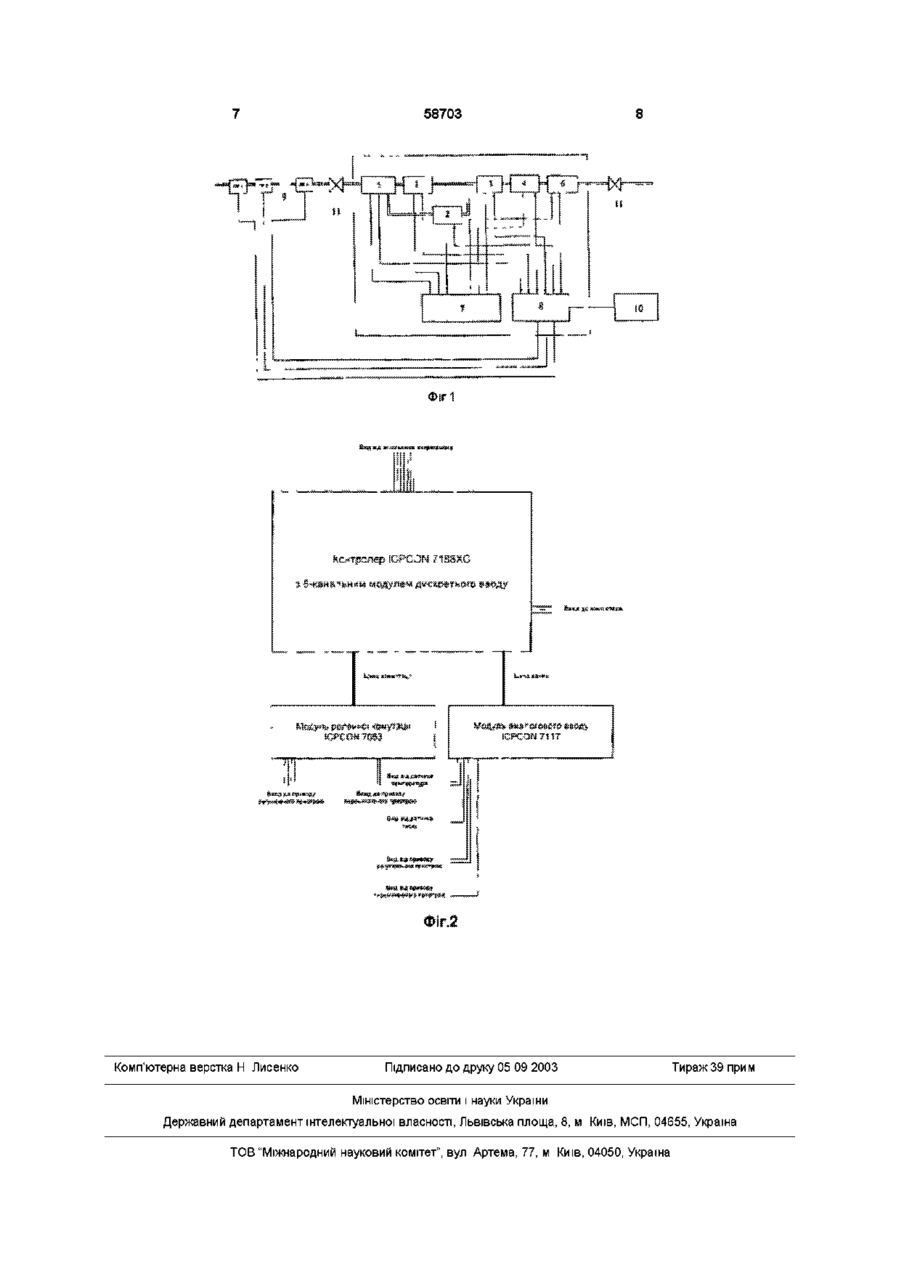

Установка для перевірки вимірювальних приладів, що містить пристрій для виміру витрати рідини, пристрій для регулювання витрати рідини, сполучну ділянку трубопроводу, впускний і зливальний патрубки, яка відрізняється тим, що установка додатково містить перемикальний пристрій, датчики тиску і температури, пристрій керування і блок електроживлення, причому пристрій для виміру витрати рідини виконано у вигляді, щонайменше, одного зразкового лічильника-витратоміра, при цьому перемикаль ний пристрій своїм входом за допомогою впускного патрубка підключено до виходу вимірювального приладу, що перевіряється, а виходом з'єднано з входом зразкового лічильника-витратоміра, вихід останнього підключений до входу пристрою для регулювання витрати рідини за допомогою сполучної ділянки трубопроводу, датчики тиску і температури змонтовані на сполучній ДІЛЯНЦІ трубопроводу, вихід пристрою для регулювання витрати рідини з'єднано зі зливальним патрубком, пристрій керування має двосторонній зв'язок з вимірювальним приладом, що перевіряється, щонайменше, з одним зразковим лічильникомвитратоміром, перемикальним пристроєм, пристроєм для регулювання витрати рідини, датчиками тиску і температури Винахід відноситься до випробування або калібрування апаратури для виміру об'єму, витрати або рівня рідини, а більш точно до пристроїв для перевірки вимірювальних приладів і може бути використане при перевірці, калібруванню і визначенні похибок лічильників-витратомірів рідин, переважно технічної води у встановленому діапазоні витрат Загальновідомо, що для виміру витрат пари, газу, повітря, води, рідкого палива служать витратоміри Наприклад, водоміри вимірюють КІЛЬКІСТЬ води, яка пройшла через нього і встановлюються на водопроводах для обліку споживання(витрати) або для контролю над витратою води в промислових апаратах Водночас відомо, що вимірювальні прилади це порівняно складні пристрої, що мають визначену точність виміру, тобто вимірюють необхідний розмір, наприклад витрата води, із припустимою похибкою для конкретного класу точності водомірів Ці прилади перевірені за допомогою більш точних приладів у державних службах стандартизації і метрології Ці прилади як будь-які ІНШІ пристрої і механізми при їхній експлуатації зношуються що призводить до зміни їхньої точності виміру і тому вимірювальні прилади підлягають перевірці в залежності від їхнього типу і терміна експлуатації, за допомогою спеціальних точних приладів, атестованих у державних службах стандартизації і метрології Для перевірки, наприклад, ЛІЧИЛЬНИКІВвитратомірів води служать «проаливні станції», що являють собою стаціонарні і досить громіздкі споруди Зважаючи на зазначене вище служб стандартизації і метрології актуальною задачею є створення переносних точних пристроїв для перевірки вимірювальних приладів Відома установка трубопоршневого типу для перевірки вимірювальних приладів, що містить вимірювальну трубу, розподільний поршень, пристрій для створення і стабілізації витрати і прилад для регулювання витрати рідини(див Бірюков Б В) і ш «Точні виміри витрати рідин», Москва, Машинобудування, 1997р , стор 51-54) При перевірці виникає помилка, що виникає через перетікання рідини між поршнем і стінками вимірювальної труби, що є недоліком даної установки трубопоршневого типу Найбільш близьким по технічній сутності, відомим рішенням аналогічної задачі є установка для перевірки вимірювальних приладів, що включає пристрій для виміру необхідної витрати рідини, пристрій для регулювання витрати рідини, з'єдну CO о 00 ю 58703 вальна ділянка трубопроводу, впускний і зливальний патрубки (див там же Бірюков Б В і ш «Точні виміри витрати рідин», Москва, Машинобудування, 1997р, стор 51-54) Пристрій для виміру витрати рідини відомої установки виконано в вигляді герметичного резервуара з рідиною і газом, що має впускний патрубок у виді газового патрубка і випускний рідинної патрубок і зразкового лічильника газу, що заміщає витіснену рідину Відома установка також має пристрій для створення витрати рідини у вигляді газового компресора, що розташований перед впускним газовим патрубком, засіб виміру КІЛЬКОСТІ рідини у вигляді сигналізатора рівня рідини, що перевіряється засіб вимірювальної техніки і зливний резервуар При такій конструкції установки рідина виливається з резервуара під дією рідинного насоса, а простір, що звільняється, у резервуарі заповнюється газом, переважно повітрям через впускний газовий патрубок Об'єм газу, що знаходиться в резервуарі дорівнює об'єму рідини, що витекла з резервуара і вимірюється зразковим лічильником газу Обмірюваний зразковим лічильником газу об'єм газу дорівнює об'єму рідини, яка пройшла через вимірювальний прилад, що перевіряється При цьому геометрична форма резервуара і точність виконання його розмірів, а також стан поверхні поділу рідини і газу не впливають на точність виміру зразковим лічильником газу Недоліком даного відомого технічного рішення є громіздкість такої установки У основу винаходу поставлена задача створення установки для перевірки вимірювальних приладів шляхом наявності нової сукупності елементів їхнього взаємного розташування і взаємозв'язку забезпечити зменшення габаритних розмірів установки, що дозволить зробити и переносною при підвищенні продуктивності вимірів Поставлена задача вирішена винаходом що заявляється тим, що установка для перевірки вимірювальних приладів, що містить пристрій для виміру витрати рідини, пристрій для регулювання витрати рідини, ділянку трубопроводу, впускний і зливальний патрубки, установка додатково має перемикаючий пристрій, датчики тиску і температури, пристрій керування і блок електроживлення, причому пристрій для виміру витрати рідини виконано у виді, щонайменше, одного зразкового лічильника-витратоміра, при цьому перемикаючий пристрій, своїм входом за допомогою впускного патрубка підключено до виходу вимірювального приладу що перевіряється, а виходом з'єднано з входом зразкового лічильника-витратоміра, вихід останнього підключений до входу пристрою для регулювання витрати рідини за допомогою ділянки трубопроводу, датчики тиску і температури змонтовані на ДІЛЯНЦІ трубопроводи, вихід пристрою для регулювання витрати рідини з'єднана зі зливальним патрубком, пристрій керування має двосторонній зв'язок з вимірювальним приладом що перевіряється, щонайменше, одним зразковим лічильником-витратоміром, перемикаючим пристроєм, пристроєм для регулювання витрати рідини, датчиками тиску і температури Пристрій для виміру витрати рідини виконаний у виді, щонайменше, одного зразкового лічильника-витратоміра Винахідниками було встановлено, що таке виконання пристрою дозволяє збільшити продуктивність установки, зменшити габаритні розміри самої установки і забезпечити створення їїпереносною Наявність ділянки трубопроводу для з'єднання конструктивних елементів забезпечує створення установки переносною Пристрій для регулювання витрат робочої рідини дозволяє забезпечити необхідну точність і продуктивність вимірів при створенні переносної установки Наявність датчиків тиску і температури дозволяє враховувати фізичні параметри робочої рідини, завдяки чому з'являється можливість ввести поправки до величин, що вимірюються, що приводить до зменшення похибки при вимірах і підвищує точність вимірів витрати рідини Наявність пристрою керування дозволяє забезпечити необхідну продуктивність процесу вимірів і виключити випадкові похибки вимірів, що неминуче виникають при роботі оператора Надалі винахід пояснюється прикладом конкретного виконання і графічних матеріалів, на яких зображено на фіг 1 - установка для перевірки вимірювальних приладів, блок-схема, на фіг 2 установка для перевірки вимірювальних приладів, и пристрій керування Установка для перевірки вимірювальних приладів складається з пристрою для виміру витрати рідини у вигляді зразкового лічильникавитратоміра 1 і зразкового лічильника-витратоміра 2, датчика тиску 3, датчика температури 4, перемикаючого пристрою 5, регулюючого пристрою 6, блока живлення 7 і пристрою керування 8 Кожний із зразкових лічильників-витратомірів 1 і 2 призначений для виміру об'єму й об'ємної витрати рідини, і являє собою вимірювальний прилад, атестований державною службою стандартизації і метрології в якості зразкового вимірювального приладу або еталонного приладу Датчик тиску є відомим покупним виробом, переважно типу «ПДИ» або «КТПТР» виробництва російських фірм «ТИМОС» або ОРЛЕКС» «ВІДПОВІДНО Датчик температури також є відомим виробом, що відповідають вимогам ДЕРЖСТАНДАРТУ 2858-54, наприклад КТПТР-0,5 виробництва Роси Датчики - вхідна частиною пристрою, що сприймає вплив тиску або температури рідини в ДІЛЯНЦІ трубопроводи і здійснює безупинне перетворення цього впливу у вид зручний для передачі в пристрій керування Перемикаючий Пристрій, є відомим виробом і являє собою багатоходовий кран з електричним приводом Регулюючий пристрій 6 є відомим виробом, переважно типу R231 або R229 виробництва фірми BELIMO і виконаний у виді регульованого кульового крана з електричним приводом і призначений для регулювання витрати рідини в процесі перевірки Пристрій керування - микропроцессорного типу і призначено для зчитування обмірюваних розмірів витрати рідини зі зразкових ЛІЧИЛЬНИКІВ 58703 витратомірів, що перевіряються, датчиків температури і тиску, формування керуючих сигналів для керування що переключає і регулює пристроями Блок живлення 7 є відомим джерелом електроживлення трансформаторного типу, складається з трансформатора, що перетворює напругу 220 вольт частотою 50 герц на 24 і 12 вольт і відомого вентиля, що дає на виході напругу 24 вольта постійного і 24 вольта змінного струму і 12 вольт постійного струму, і призначений для живлення електричною енергією конструктивних елементів установки, що заявляється Працює установка для перевірки вимірювальних приладів утакий спосіб Перевірка і калібрування здійснюється методом звірення Робоча рідина проходить через лічильниквитратомір рідини що перевіряється 9, підключений до входу, перемикаючого пристрою, за допомогою впускного патрубка 10, далі через перемикаючий пристрій 5, що перед початком вимірів, по сигналу керування з пристрою керування робить переключення потоку робочої рідини на вхід зразкового лічильника-витратоміра того, що відповідає типорозміру лічильника що перевіряється 9, наприклад зразковий лічильник-витратомір 1 далі через ділянку трубопроводу, на якому змонтовані датчики тиску і температури ВІДПОВІДНО 3 І 4 І через регулюючий пристрій 6 і зливається через патрубок 11 При цьому в пристрій керування 8 надходить інформація про робоче положення пристрою, що переключає, температурі і тиску робочої рідини, робочому положенні регулюючого пристрою й обмірюваних показань і зразкового ЛІЧИЛЬНИКІВвитратомірів що перевіряються Пристрій керування видає керуючий сигнал на регулюючий пристрій, що, змінюючи ефективний перетин ділянки трубопроводу, і, таким чином, встановлюють необхідний ВІДПОВІДНО ДО метрологічної документації витрата рідини в одиниця об'єму за одиницю часу Потім аналогічно роблять вимір витрати робочої рідини протягом заданого метрологічною документацією часу Дані вимірів із зразкового і що перевіряється ЛІЧИЛЬНИКІВ надходять у пристрій керування, в останній пристрій подаються дані з датчиків тиску і температури У пристрої керування робиться порівняння показників зразкового лічильникавитратоміра і лічильника-витратоміра що переві ряється і вводиться поправка до показань ЛІЧИЛЬНИКІВ у залежності від температури і тиску робочої рідини За результатами порівняння (звірення) даних отриманих від лічильника-витратоміра що перевіряється і даних отриманих від зразкового лічильника-витратоміра робиться обчислення фактичної похибки лічильника-витратоміра що перевіряється і дані вимірів і обчисленої похибки через ВІДПОВІДНИЙ інтерфейс передаються для протоколювання, переважно на персональний комп'ютер (на фігурі не показаний) Один із зразкових лічильників-витратомірів і лічильник-витратомір що перевіряється вимірюють КІЛЬКІСТЬ рідини, що протікає в одиницю часу через перетин ділянки трубопроводу У процесі перевірки, датчики тиску і температури дають дані про величину тиску і температури (фізичних параметрів) робочої рідини в ДІЛЯНЦІ трубопроводи, завдяки чому, можна ввести ВІДПОВІДНІ поправки до даних вимірів отриманих від лічильників-витратомірів, що в кінцевому результаті призводить до, зменшення похибки і підвищує точність виміру витрати рідини Кожний із зразкових лічильників-витратомірів має визначені межі виміру (діапазон вимірів) і перед початком перевірки перемикаючий пристрій,, здійснює переключення потоку рідини з одного зразкового лічильника-витратоміра на ІНШІЙ у залежності від заданих робочих характеристик лічильників-витратомірів що перевіряються, для приведення у ВІДПОВІДНІСТЬ робочих характеристик лічильника-витратоміра що перевіряється і зразкового лічильника-витратоміра Діапазон вимірів зразкового лічильника-витратоміра повинний бути ВІДПОВІДНИМ діапазону вимірів що перевіряється лічильника-витратоміра При необхідності лічильники-витратоміри що перевіряються можуть бути з'єднані послідовно один з одним до восьми штук, створюючи в такий спосіб «блок що ЛІЧИЛЬНИКІВ витратомірів перевіряються», при цьому дані вимірів із кожного лічильника-витратоміра передаються одночасно на пристрій керування, що має для цього 8 входів У такий спосіб за один цикл вимірів може бути повірено до восьми лічильників-витратомірів Установка ВІДПОВІДНО ДО винаходу є новою, має винахідницький рівень і промислове придатна при перевірці, калібруванні і визначенні похибок лічильників-витратомірів рідин, переважно технічної води у встановленому діапазоні витрат 58703 Комп'ютерна верстка Н Лисенко Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
