Бінокль

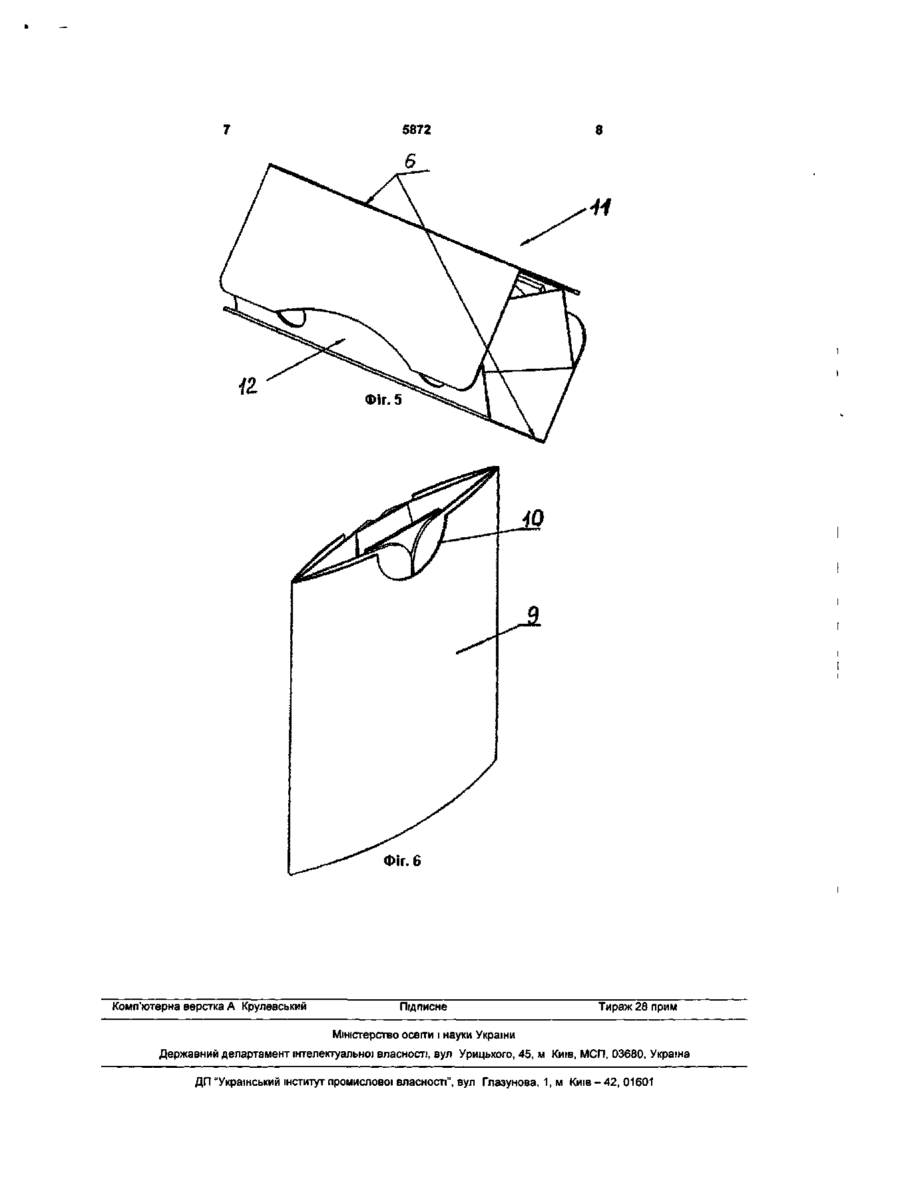

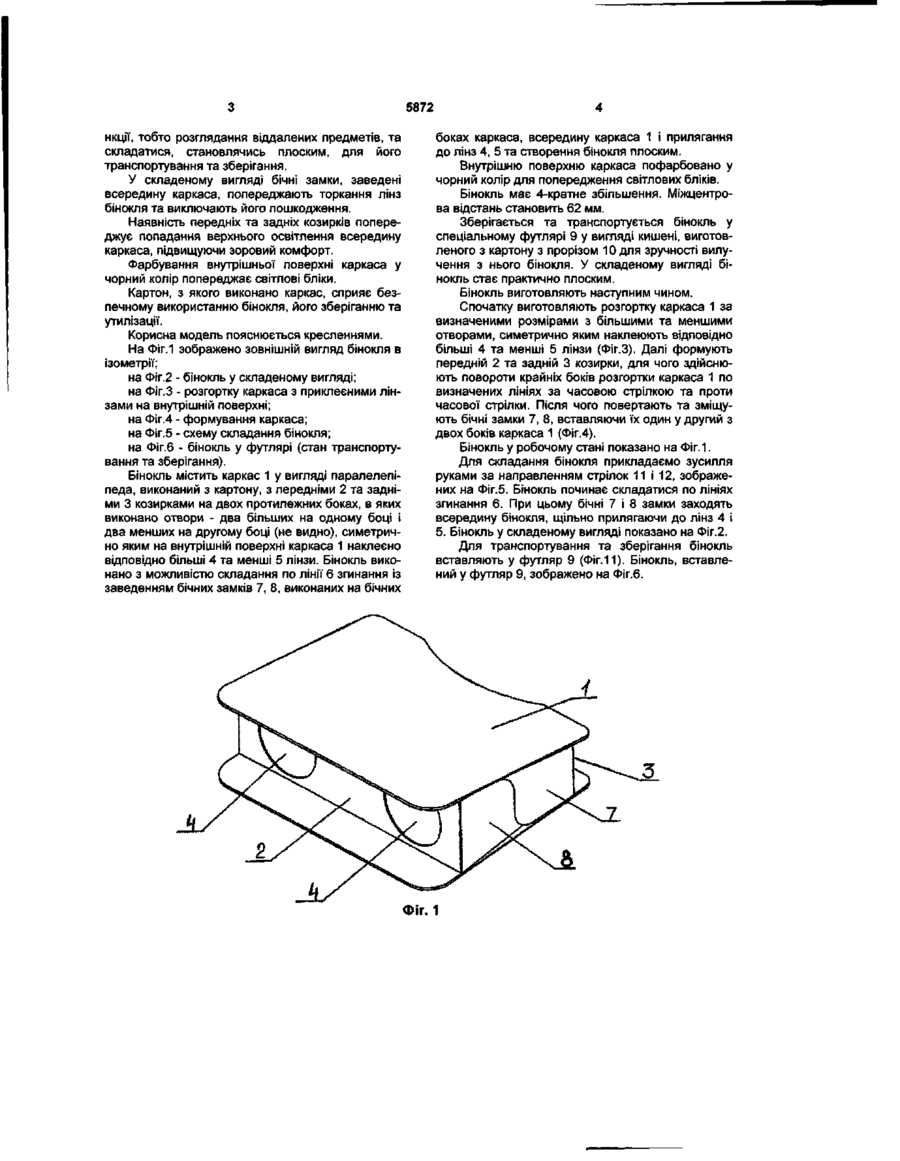

1 Бінокль, ЩО МІСТИТЬ каркас з більшими та меншими лінзами, який відрізняється тим, що каркас виготовлено з картону у вигляді паралелепіпеда з передніми та задніми козирками на двох протилежних боках, в яких виконано круглі отвори - два більших на одному боці і два менших на другому боці, симетрично отворам на внутрішній поверхні каркаса наклеєно ВІДПОВІДНО більші та менші лінзи, причому бінокль виконано з можливістю складання по ЛІНІЯХ згинання із заведенням бічних замків, виконаних на бічних боках каркаса, всередину каркаса і прилягання їх до лінз та створення бінокля плоским 2 Бінокль за п 1, який відрізняється тим, що форму каркаса досягнуто шляхом формування і склеювання внутрішніх поверхонь передніх та задніх козирків та защипування бічних замків 3 Бінокль за п 1, який відрізняється тим, що внутрішню поверхню каркаса пофарбовано у чорний колір 4 Бінокль за п 1, який відрізняється тим, що має 4-кратне збільшення 5 Бінокль за п 1, який відрізняється тим, що міжцентрова відстань становить 62 мм 6 Бінокль за п 1, який відрізняється тим, що додатково містить картонний футляр для транспортування та зберігання бінокля 7 Бінокль за п 6, який відрізняється тим, що картонний футляр виконано у вигляді кишені з прорізом для зручності виймання з нього бінокля Корисна модель належить до оптичних приладів, зокрема, біноклів, і може бути використана в театрах, концертних залах, на стадіонах, різних культурно-масових заходах, на відпочинку тощо Відомо, ЩО бінокль - це ручний оптичний прилад для розглядання двома очима віддалених предметів, він дає збільшення від 2,5 до 15 разів Існують польові, театральні біноклі Відомо театральний бінокль OPERA 2055, що містить каркас, виконаний у вигляді двох паралельних зорових трубок з лінзами, з'єднаних між собою з можливістю повертання для встановлення необхідної міжцентрової відстані, та пристрій, розташований між зоровими трубками і виконаний з можливістю обертання для фокусування Для біноклю виготовляють спеціальний шкіряний футляр [Instruction for OPERA Glasses 2055, KONUS ITALIA GROUP S r L, Verona, Italia] Зазначений бінокль має високу якість зображення, проте, він досить дорогий і потребує спеціального обладнання для його виготовлення В основу корисної моделі поставлено задачу створити кишеньковий бінокль з можливістю його складання, який би був дешевим та зручним у використанні Поставлену задачу вирішують тим, що у бінок лю, який містить каркас з більшими та меншими лінзами, згідно з корисною моделлю, каркас виготовлено з картону у вигляді паралелепіпеда з передніми та задніми козирками на двох протилежних боках, в яких виконано круглі отвори - два більших на одному боці і два менших на другому боці, симетрично отворам на внутрішній поверхні каркаса наклеєно ВІДПОВІДНО більші та менші лінзи, причому бінокль виконано з можливістю складання по ЛІНІЯХ згинання із заведенням бічних замків, виконаних на бічних боках каркаса, всередину каркаса і прилягання їх до лінз та створення бінокля плоским Форму каркаса досягнуто шляхом формування і склеювання внутрішніх поверхонь передніх та задніх козирків та защіпання бічних замків Внутрішню поверхню каркаса пофарбовано у чорний колір Бінокль має 4-кратне збільшення Міжцентрова відстань становить 62 мм Бінокль додатково містить картонний футляр для транспортування та зберігання бінокля Картонний футляр виконано у вигляді кишені з прорізом для зручності вилучення з нього бінокля Зручність бінокля досягається тим, що він може розвертатися для виконання його основної фу CM 00 ю 5872 нкції, тобто розглядання віддалених предметів, та складатися, становлячись плоским, для його транспортування та зберігання. У складеному вигляді бічні замки, заведені всередину каркаса, попереджають торкання лінз бінокля та виключають його пошкодження. Наявність передніх та задніх козирків попереджує попадання верхнього освітлення всередину каркаса, підвищуючи зоровий комфорт. Фарбування внутрішньої поверхні каркаса у чорний колір попереджає світлові бліки. Картон, з якого виконано каркас, сприяє безпечному використанню бінокля, його зберіганню та утилізації. Корисна модель пояснюється кресленнями. На Фіг.1 зображено зовнішній вигляд бінокля в ізометрії; на Фіг.2 - бінокль у складеному вигляді; на Фіг.З - розгортку каркаса з приклеєними лінзами на внутрішній поверхні; на Фіг.4 - формування каркаса; на Фіг.5 - схему складання бінокля; на Фіг.6 - бінокль у футлярі (стан транспортування та зберігання). Бінокль містить каркас 1 у вигляді паралелепіпеда, виконаний з картону, з передніми 2 та задніми 3 козирками на двох протилежних боках, в яких виконано отвори - два більших на одному боці і два менших на другому боці (не видно), симетрично яким на внутрішній поверхні каркаса 1 наклеєно відповідно більші 4 та менші 5 лінзи. Бінокль виконано з можливістю складання по лінії 6 згинання із заведенням бічних замків 7, 8, виконаних на бічних боках каркаса, всередину каркаса 1 і прилягання до лінз 4, 5 та створення бінокля плоским. Внутрішню поверхню каркаса пофарбовано у чорний колір для попередження світлових бліків. Бінокль має 4-кратне збільшення. Міжцентрова відстань становить 62 мм. Зберігається та транспортується бінокль у спеціальному футлярі 9 у вигляді кишені, виготовленого з картону з прорізом 10 для зручності вилучення з нього бінокля. У складеному вигляді бінокль стає практично плоским. Бінокль виготовляють наступним чином. Спочатку виготовляють розгортку каркаса 1 за визначеними розмірами з більшими та меншими отворами, симетрично яким наклеюють відповідно більші 4 та менші 5 лінзи (Фіг.З). Далі формують передній 2 та задній 3 козирки, для чого здійснюють повороти крайніх боків розгортки каркаса 1 по визначених лініях за часовою стрілкою та проти часової стрілки. Після чого повертають та зміщують бічні замки 7,8, вставляючи їх один у другий з двох боків каркаса 1 (Фіг.4). Бінокль у робочому стані показано на Фіг. 1. Для складання бінокля прикладаємо зусилля руками за направленням стрілок 11 і 12, зображених на Фіг.5. Бінокль починає складатися по лініях згинання 6. При цьому бічні 7 і 8 замки заходять всередину бінокля, щільно прилягаючи до лінз 4 і 5. Бінокль у складеному вигляді показано на Фіг.2. Для транспортування та зберігання бінокль вставляють у футляр 9 (Фіг. 11). Бінокль, вставлений у футляр 9, зображено на Фіг.6. І Фіг. 1 ZL99 Фіг. 6 Комп'ютерна верстка А Крулевський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
