Пристрій для транспортування і очистки коренебульбоплодів

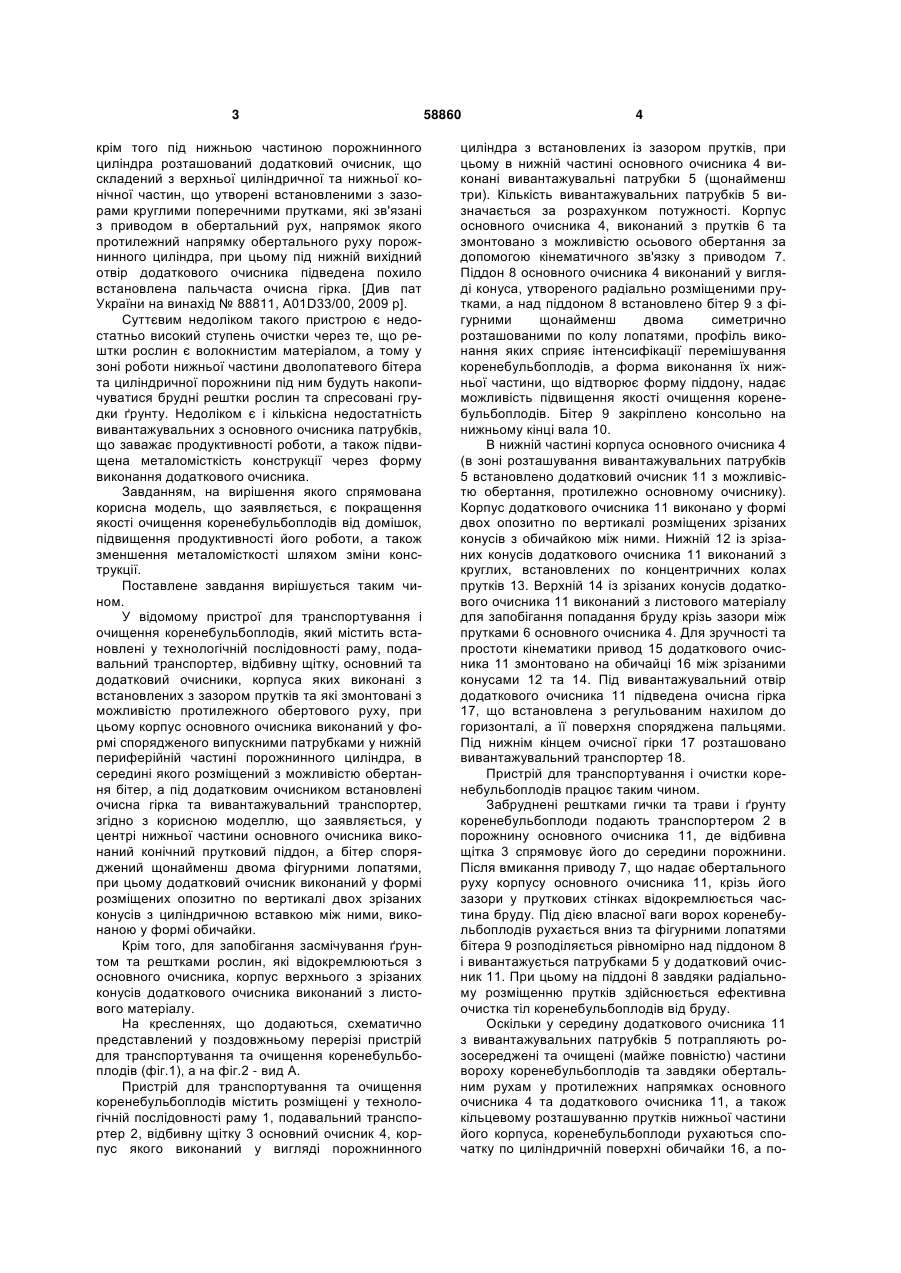

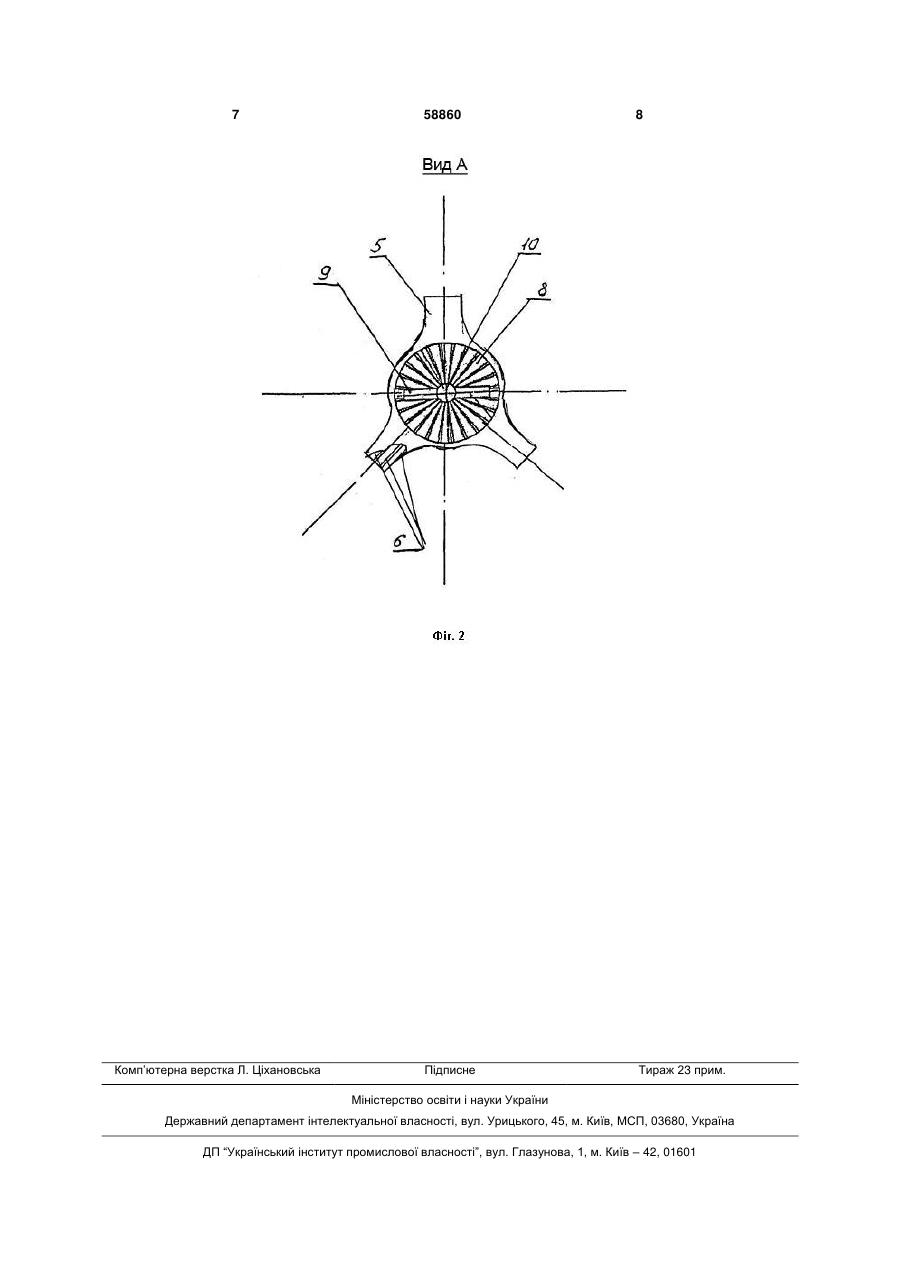

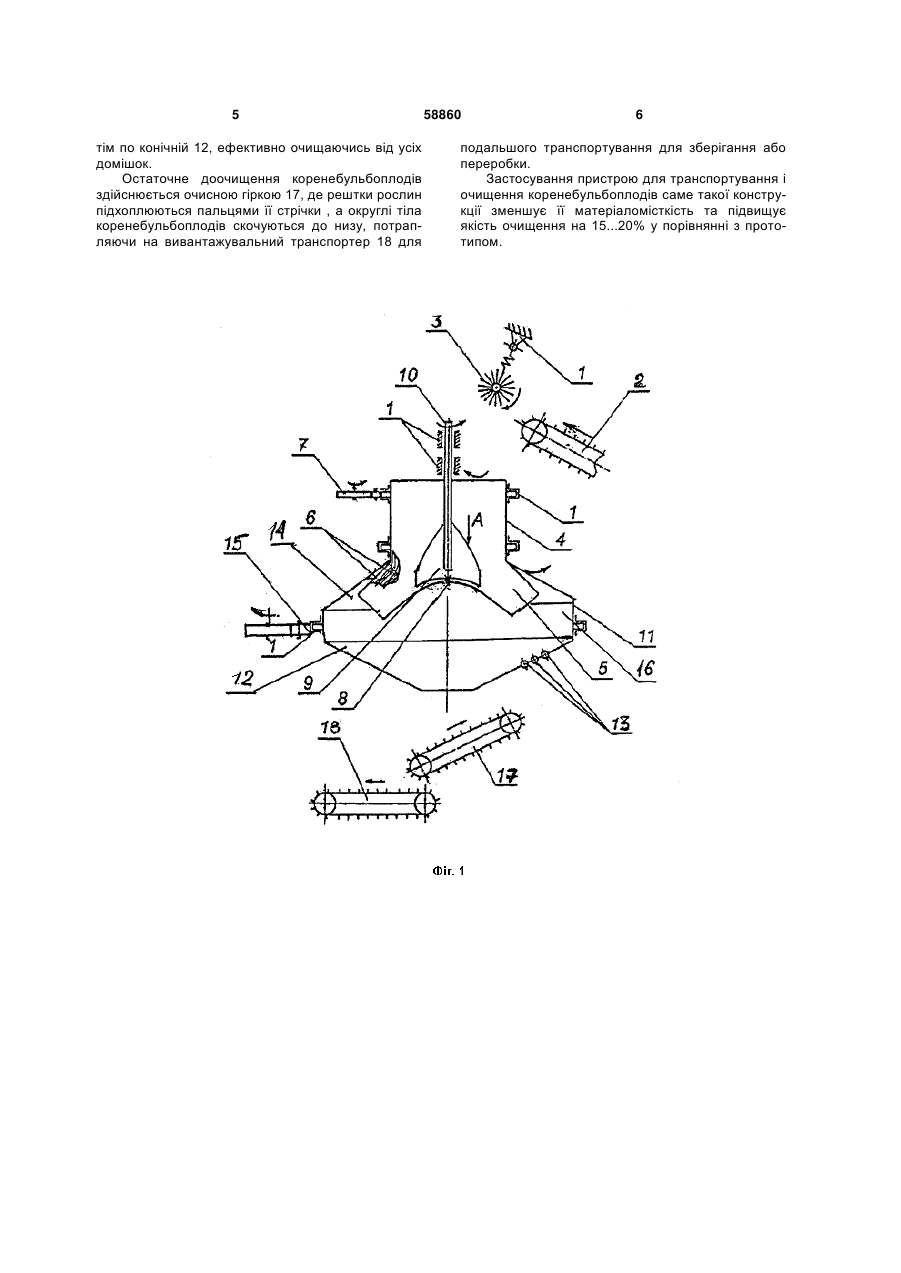

1. Пристрій для транспортування і очищення коренебульбоплодів, який містить встановлені у технологічній послідовності раму, подавальний транспортер, відбивну щітку, основний та додатковий очисники, корпуси яких виконані з встановлених з зазором прутків та які змонтовані з можливістю протилежного обертового руху, при цьому корпус основного очисника виконаний у формі 3 крім того під нижньою частиною порожнинного циліндра розташований додатковий очисник, що складений з верхньої циліндричної та нижньої конічної частин, що утворені встановленими з зазорами круглими поперечними прутками, які зв'язані з приводом в обертальний рух, напрямок якого протилежний напрямку обертального руху порожнинного циліндра, при цьому під нижній вихідний отвір додаткового очисника підведена похило встановлена пальчаста очисна гірка. [Див пат України на винахід № 88811, A01D33/00, 2009 р]. Суттєвим недоліком такого пристрою є недостатньо високий ступень очистки через те, що рештки рослин є волокнистим матеріалом, а тому у зоні роботи нижньої частини дволопатевого бітера та циліндричної порожнини під ним будуть накопичуватися брудні рештки рослин та спресовані грудки ґрунту. Недоліком є і кількісна недостатність вивантажувальних з основного очисника патрубків, що заважає продуктивності роботи, а також підвищена металомісткість конструкції через форму виконання додаткового очисника. Завданням, на вирішення якого спрямована корисна модель, що заявляється, є покращення якості очищення коренебульбоплодів від домішок, підвищення продуктивності його роботи, а також зменшення металомісткості шляхом зміни конструкції. Поставлене завдання вирішується таким чином. У відомому пристрої для транспортування і очищення коренебульбоплодів, який містить встановлені у технологічній послідовності раму, подавальний транспортер, відбивну щітку, основний та додатковий очисники, корпуса яких виконані з встановлених з зазором прутків та які змонтовані з можливістю протилежного обертового руху, при цьому корпус основного очисника виконаний у формі спорядженого випускними патрубками у нижній периферійній частині порожнинного циліндра, в середині якого розміщений з можливістю обертання бітер, а під додатковим очисником встановлені очисна гірка та вивантажувальний транспортер, згідно з корисною моделлю, що заявляється, у центрі нижньої частини основного очисника виконаний конічний прутковий піддон, а бітер споряджений щонайменш двома фігурними лопатями, при цьому додатковий очисник виконаний у формі розміщених опозитно по вертикалі двох зрізаних конусів з циліндричною вставкою між ними, виконаною у формі обичайки. Крім того, для запобігання засмічування ґрунтом та рештками рослин, які відокремлюються з основного очисника, корпус верхнього з зрізаних конусів додаткового очисника виконаний з листового матеріалу. На кресленнях, що додаються, схематично представлений у поздовжньому перерізі пристрій для транспортування та очищення коренебульбоплодів (фіг.1), а на фіг.2 - вид А. Пристрій для транспортування та очищення коренебульбоплодів містить розміщені у технологічній послідовності раму 1, подавальний транспортер 2, відбивну щітку 3 основний очисник 4, корпус якого виконаний у вигляді порожнинного 58860 4 циліндра з встановлених із зазором прутків, при цьому в нижній частині основного очисника 4 виконані вивантажувальні патрубки 5 (щонайменш три). Кількість вивантажувальних патрубків 5 визначається за розрахунком потужності. Корпус основного очисника 4, виконаний з прутків 6 та змонтовано з можливістю осьового обертання за допомогою кінематичного зв'язку з приводом 7. Піддон 8 основного очисника 4 виконаний у вигляді конуса, утвореного радіально розміщеними прутками, а над піддоном 8 встановлено бітер 9 з фігурними щонайменш двома симетрично розташованими по колу лопатями, профіль виконання яких сприяє інтенсифікації перемішування коренебульбоплодів, а форма виконання їх нижньої частини, що відтворює форму піддону, надає можливість підвищення якості очищення коренебульбоплодів. Бітер 9 закріплено консольно на нижньому кінці вала 10. В нижній частині корпуса основного очисника 4 (в зоні розташування вивантажувальних патрубків 5 встановлено додатковий очисник 11 з можливістю обертання, протилежно основному очиснику). Корпус додаткового очисника 11 виконано у формі двох опозитно по вертикалі розміщених зрізаних конусів з обичайкою між ними. Нижній 12 із зрізаних конусів додаткового очисника 11 виконаний з круглих, встановлених по концентричних колах прутків 13. Верхній 14 із зрізаних конусів додаткового очисника 11 виконаний з листового матеріалу для запобігання попадання бруду крізь зазори між прутками 6 основного очисника 4. Для зручності та простоти кінематики привод 15 додаткового очисника 11 змонтовано на обичайці 16 між зрізаними конусами 12 та 14. Під вивантажувальний отвір додаткового очисника 11 підведена очисна гірка 17, що встановлена з регульованим нахилом до горизонталі, а її поверхня споряджена пальцями. Під нижнім кінцем очисної гірки 17 розташовано вивантажувальний транспортер 18. Пристрій для транспортування і очистки коренебульбоплодів працює таким чином. Забруднені рештками гички та трави і ґрунту коренебульбоплоди подають транспортером 2 в порожнину основного очисника 11, де відбивна щітка 3 спрямовує його до середини порожнини. Після вмикання приводу 7, що надає обертального руху корпусу основного очисника 11, крізь його зазори у пруткових стінках відокремлюється частина бруду. Під дією власної ваги ворох коренебульбоплодів рухається вниз та фігурними лопатями бітера 9 розподіляється рівномірно над піддоном 8 і вивантажується патрубками 5 у додатковий очисник 11. При цьому на піддоні 8 завдяки радіальному розміщенню прутків здійснюється ефективна очистка тіл коренебульбоплодів від бруду. Оскільки у середину додаткового очисника 11 з вивантажувальних патрубків 5 потрапляють розосереджені та очищені (майже повністю) частини вороху коренебульбоплодів та завдяки обертальним рухам у протилежних напрямках основного очисника 4 та додаткового очисника 11, а також кільцевому розташуванню прутків нижньої частини його корпуса, коренебульбоплоди рухаються спочатку по циліндричній поверхні обичайки 16, а по 5 тім по конічній 12, ефективно очищаючись від усіх домішок. Остаточне доочищення коренебульбоплодів здійснюється очисною гіркою 17, де рештки рослин підхоплюються пальцями її стрічки , а округлі тіла коренебульбоплодів скочуються до низу, потрапляючи на вивантажувальний транспортер 18 для 58860 6 подальшого транспортування для зберігання або переробки. Застосування пристрою для транспортування і очищення коренебульбоплодів саме такої конструкції зменшує її матеріаломісткість та підвищує якість очищення на 15...20% у порівнянні з прототипом. 7 Комп’ютерна верстка Л. Ціхановська 58860 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
