Гофрований фільтрувальний матеріал для гофропакета фільтруючого елемента

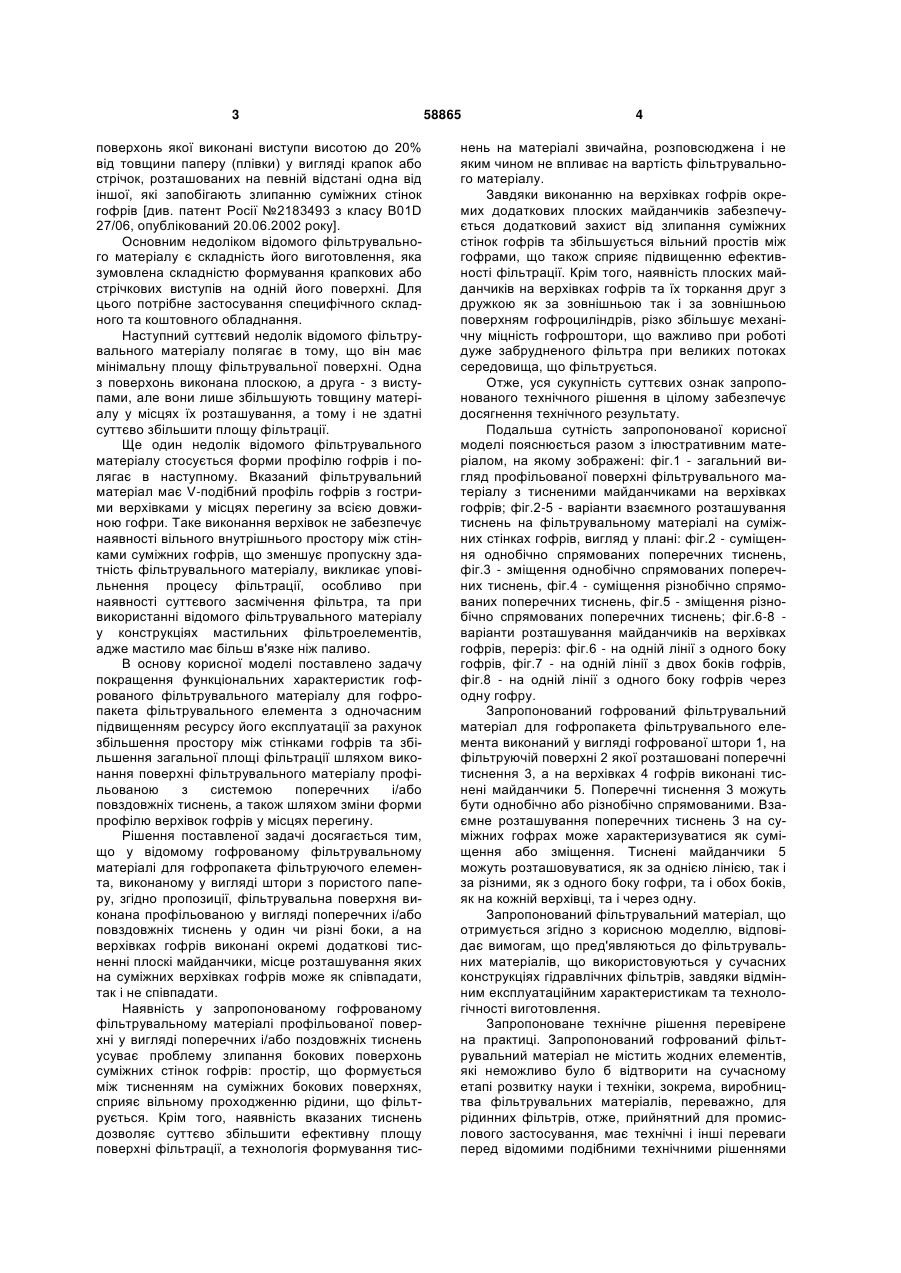

Гофрований фільтрувальний матеріал для гофропакета фільтруючого елемента, виконаний у 3 поверхонь якої виконані виступи висотою до 20% від товщини паперу (плівки) у вигляді крапок або стрічок, розташованих на певній відстані одна від іншої, які запобігають злипанню суміжних стінок гофрів [див. патент Росії №2183493 з класу В01D 27/06, опублікований 20.06.2002 року]. Основним недоліком відомого фільтрувального матеріалу є складність його виготовлення, яка зумовлена складністю формування крапкових або стрічкових виступів на одній його поверхні. Для цього потрібне застосування специфічного складного та коштовного обладнання. Наступний суттєвий недолік відомого фільтрувального матеріалу полягає в тому, що він має мінімальну площу фільтрувальної поверхні. Одна з поверхонь виконана плоскою, а друга - з виступами, але вони лише збільшують товщину матеріалу у місцях їх розташування, а тому і не здатні суттєво збільшити площу фільтрації. Ще один недолік відомого фільтрувального матеріалу стосується форми профілю гофрів і полягає в наступному. Вказаний фільтрувальний матеріал має V-подібний профіль гофрів з гострими верхівками у місцях перегину за всією довжиною гофри. Таке виконання верхівок не забезпечує наявності вільного внутрішнього простору між стінками суміжних гофрів, що зменшує пропускну здатність фільтрувального матеріалу, викликає уповільнення процесу фільтрації, особливо при наявності суттєвого засмічення фільтра, та при використанні відомого фільтрувального матеріалу у конструкціях мастильних фільтроелементів, адже мастило має більш в'язке ніж паливо. В основу корисної моделі поставлено задачу покращення функціональних характеристик гофрованого фільтрувального матеріалу для гофропакета фільтрувального елемента з одночасним підвищенням ресурсу його експлуатації за рахунок збільшення простору між стінками гофрів та збільшення загальної площі фільтрації шляхом виконання поверхні фільтрувального матеріалу профільованою з системою поперечних і/або повздовжніх тиснень, а також шляхом зміни форми профілю верхівок гофрів у місцях перегину. Рішення поставленої задачі досягається тим, що у відомому гофрованому фільтрувальному матеріалі для гофропакета фільтруючого елемента, виконаному у вигляді штори з пористого паперу, згідно пропозиції, фільтрувальна поверхня виконана профільованою у вигляді поперечних і/або повздовжніх тиснень у один чи різні боки, а на верхівках гофрів виконані окремі додаткові тисненні плоскі майданчики, місце розташування яких на суміжних верхівках гофрів може як співпадати, так і не співпадати. Наявність у запропонованому гофрованому фільтрувальному матеріалі профільованої поверхні у вигляді поперечних і/або поздовжніх тиснень усуває проблему злипання бокових поверхонь суміжних стінок гофрів: простір, що формується між тисненням на суміжних бокових поверхнях, сприяє вільному проходженню рідини, що фільтрується. Крім того, наявність вказаних тиснень дозволяє суттєво збільшити ефективну площу поверхні фільтрації, а технологія формування тис 58865 4 нень на матеріалі звичайна, розповсюджена і не яким чином не впливає на вартість фільтрувального матеріалу. Завдяки виконанню на верхівках гофрів окремих додаткових плоских майданчиків забезпечується додатковий захист від злипання суміжних стінок гофрів та збільшується вільний простів між гофрами, що також сприяє підвищенню ефективності фільтрації. Крім того, наявність плоских майданчиків на верхівках гофрів та їх торкання друг з дружкою як за зовнішньою так і за зовнішньою поверхням гофроциліндрів, різко збільшує механічну міцність гофроштори, що важливо при роботі дуже забрудненого фільтра при великих потоках середовища, що фільтрується. Отже, уся сукупність суттєвих ознак запропонованого технічного рішення в цілому забезпечує досягнення технічного результату. Подальша сутність запропонованої корисної моделі пояснюється разом з ілюстративним матеріалом, на якому зображені: фіг.1 - загальний вигляд профільованої поверхні фільтрувального матеріалу з тисненими майданчиками на верхівках гофрів; фіг.2-5 - варіанти взаємного розташування тиснень на фільтрувальному матеріалі на суміжних стінках гофрів, вигляд у плані: фіг.2 - суміщення однобічно спрямованих поперечних тиснень, фіг.3 - зміщення однобічно спрямованих поперечних тиснень, фіг.4 - суміщення різнобічно спрямованих поперечних тиснень, фіг.5 - зміщення різнобічно спрямованих поперечних тиснень; фіг.6-8 варіанти розташування майданчиків на верхівках гофрів, переріз: фіг.6 - на одній лінії з одного боку гофрів, фіг.7 - на одній лінії з двох боків гофрів, фіг.8 - на одній лінії з одного боку гофрів через одну гофру. Запропонований гофрований фільтрувальний матеріал для гофропакета фільтрувального елемента виконаний у вигляді гофрованої штори 1, на фільтруючій поверхні 2 якої розташовані поперечні тиснення 3, а на верхівках 4 гофрів виконані тиснені майданчики 5. Поперечні тиснення 3 можуть бути однобічно або різнобічно спрямованими. Взаємне розташування поперечних тиснень 3 на суміжних гофрах може характеризуватися як суміщення або зміщення. Тиснені майданчики 5 можуть розташовуватися, як за однією лінією, так і за різними, як з одного боку гофри, та і обох боків, як на кожній верхівці, та і через одну. Запропонований фільтрувальний матеріал, що отримується згідно з корисною моделлю, відповідає вимогам, що пред'являються до фільтрувальних матеріалів, що використовуються у сучасних конструкціях гідравлічних фільтрів, завдяки відмінним експлуатаційним характеристикам та технологічності виготовлення. Запропоноване технічне рішення перевірене на практиці. Запропонований гофрований фільтрувальний матеріал не містить жодних елементів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, виробництва фільтрувальних матеріалів, переважно, для рідинних фільтрів, отже, прийнятний для промислового застосування, має технічні і інші переваги перед відомими подібними технічними рішеннями 5 через запропоновані конструктивні зміни, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється, у відомих джерелах інформації не виявлено подібних гофрованих фільтрувальних матеріалів з вказаними в пропозиції суттєвими ознаками, а тому, вважається таким, що може отримати правовий захист. Суттєва відмінність запропонованого гофрованого фільтрувального матеріалу для гофропакетів фільтрувальних елементів полягає у наявності профільованої фільтрувальної поверхні з системою поперечних і повздовжніх тиснень, а також у нанесенні плоских майданчиків та верхівках гофрів. Вказані відмінності, у сукупності, виключають будь-яку можливість злипання стінок суміжних гофрів, збільшують пропускну здатність фільтру без погіршення якості фільтрації. Жоден із відомих гофрованих фільтрувальних матеріалів не може одночасно володіти всіма перерахованими властивостями, оскільки завжди мають тільки гострі верхівки гофрів, не використовують варіанти просторової орієнтації тиснень. До основних технічних переваг запропонованого фільтрувального матеріалу, у порівнянні з прототипом, можна віднести наступне: - збільшення ресурсу експлуатації як наслідок усунення проблеми злипання бічних поверхонь гофрів за рахунок виконання поперечних і/або повздовжніх тиснень; - збільшення площі фільтрування з цієї ж причини; - підвищення швидкості фільтрації без зниження її якості за рахунок виконанню плоских майданчиків на верхівках гофрів; - значне підвищення механічної міцності гофроштори за рахунок того, що майданчики, які від 58865 6 формовані на верхівках гофрів та торкаються одне одного, утворюють кільця жорсткості як зовні так і всередині циліндра гофроштори; - технологічність виготовлення за рахунок застосування відомого та розповсюдженого обладнання. Після опису запропонованого гофрованого фільтрувального матеріалу фахівцям у даній галузі знань повинно бути наочним, що все вищеописане є лише ілюстративним, а не обмежувальним, будучи представленим даним прикладом. Численні можливі варіанти розташування запропонованих поперечних і/або повздовжніх тиснень на поверхні матеріалу, а також розміри, форми і місцезнаходження майданчиків на верхівках гофрів та їх комбінації можуть змінюватися залежно від бажаних параметрів готового фільтроелемента та, зрозуміло, знаходяться в межах об'єму одного із звичайних і природних підходів в даній області знань, і розглядаються такими, що знаходяться в межах об'єму запропонованого технічного рішення. Квінтесенцією запропонованого технічного рішення є те, що гофрований фільтрувальний матеріал має профільовану поверхню з тисненнями, а гофри мають додаткові тиснення у вигляді майданчиків на своїх торцевих поверхнях, завдяки чому і досягається певний технічний результат. Зміна окремих елементів запропонованих удосконалень на інші, природно, обмежує спектр переваг, перерахованих вище, і не може вважатися новим технічним рішенням в даній області знань, оскільки інші подібні конструкції вже не вимагатимуть будьякого творчого підходу від інженерів-конструкторів, і не можуть вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, відповідними до захисту охоронними документами. 7 Комп’ютерна верстка М. Ломалова 58865 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
