Роз’єднуючий пристрій для установлення електричних приладів

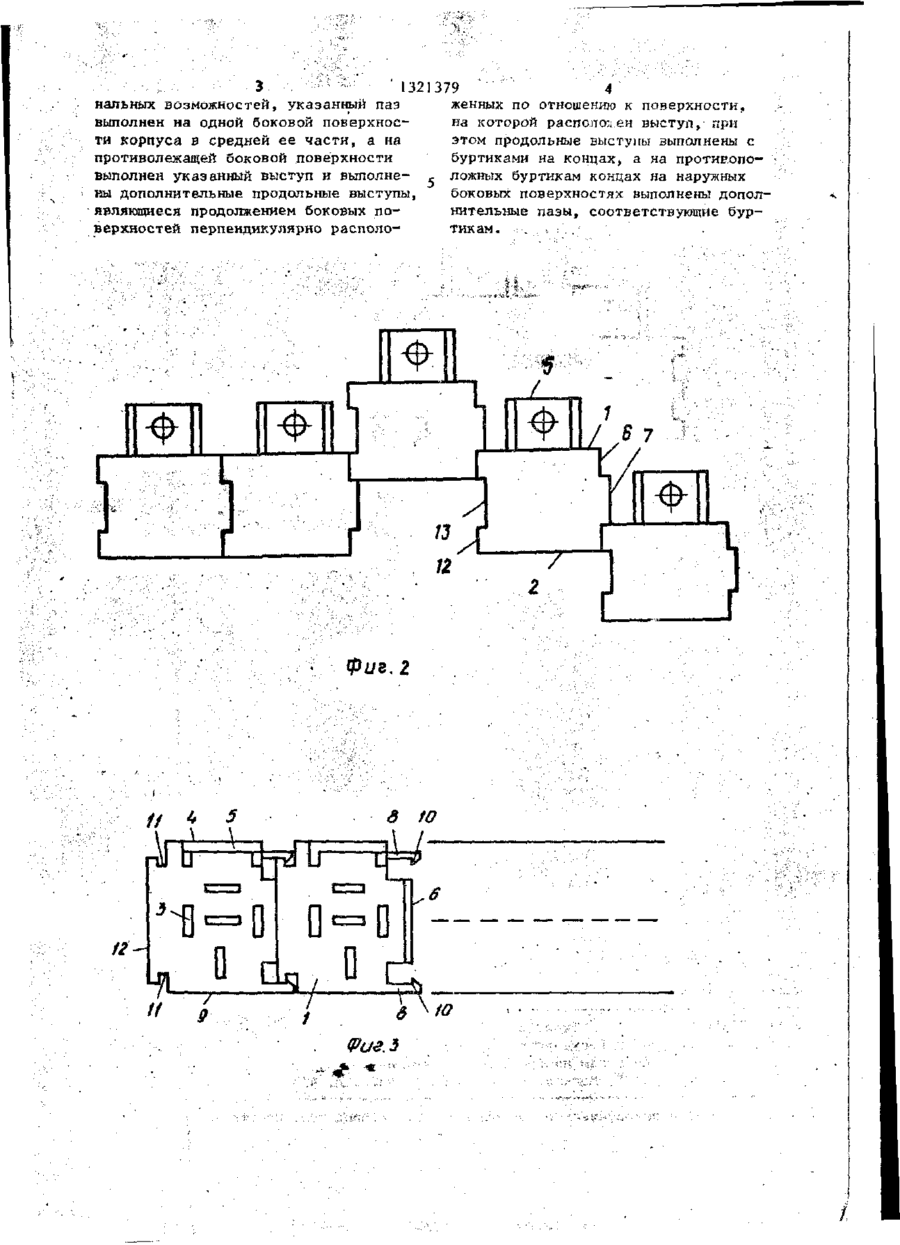

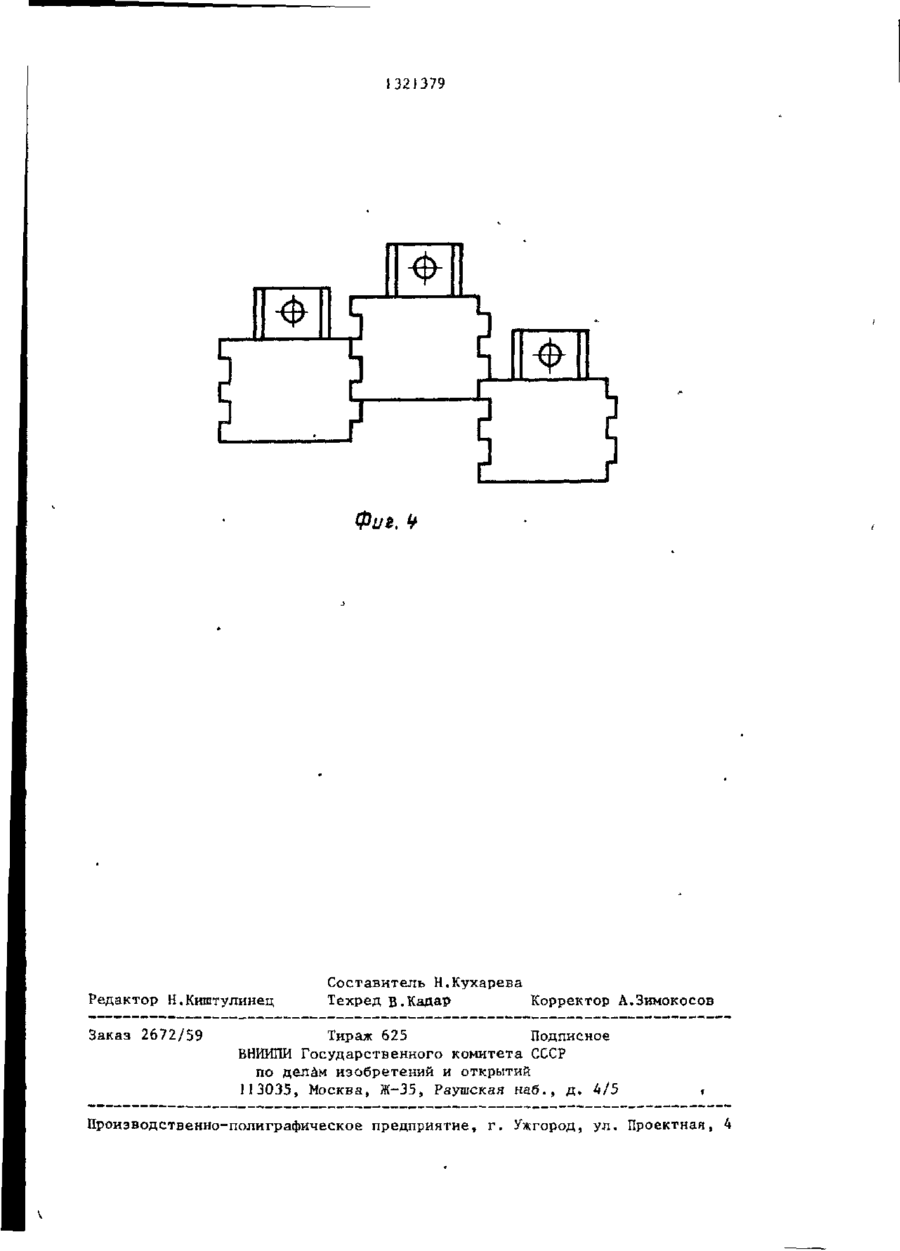

Изобретение относится к разъему для установки электрических приборов» главным образом реле, применяющимся в электрооборудовании автомобилей для фиксации приборов на вертикальной или наклонно расположенной при борной панели. Целью изобретения является расширение функциональных возможностей разъема. Указанная цель достигается тем, что несколько разъемов могут быть соединены в ряд или ступенчато друг с другом. При соединении в горизонтальный ряд боковая поверхность 6 одного разъема прикладывается к боковой поверхности 12 другого разъема и при сдавливании разъемов буртики 10 продольных выступов 8 раздвигаются так, чтобы выступ 7 попал в паз 13. При этом соседние боковые поверхности плотно прилегают одна к другой, фиксируя разъемы между собой. При соединении разъемов в ступенчато повышающийся или понижающийся ряд пазы 11 одного разъема устанавливаются до упора между продольными выступами 8 другого разъема так, чтобы буртики 10 попали в пазы 11. 4 ил. С 1 132 379 2 Изобретение относится к разъему вается к боковой повеэхности 12 друдля установки электрических приборов, гого разъема и при сдавливании разъеглавным образом реле, применяющимся мов буртики !0 продольных выступов 8 в электрооборудовании автомобилей раздвигаются так, чтобы выступ 7 подля фиксации приборов на вертикальс пал в паз 13. При этом соседние боконой или наклонно расположенной привые поверхности плотно прилегают одборной панели. на к другой, фиксируя разъемы между собой. * • Цель изобретения - расширение При соединении разъемов в ступенфункциональных возможностей. На фиг.1 показан разъем для уста- 10 чато повышающийся или понижающийся ряд пазы 11 одного разъема устанавновки электрических приборов, общий ливаются до упора между продольными вид; на фиг.2, 3 и 4 - варианты соевыступами 8 другого разъема так, чтодинений между собой разъемов. бы буртики 10 попали в пазы 11. Предлагаемый разъем разработан Несколько разъемов могут быть соедля реле, применяющихся в электрообо- 15 динены в ряд или ступенчато друг с рудовании для автомобилей. Эти реле другом, как описано выше, и при этом снабжены обычно стандартными, так напервый и последний разъемы фиксируютзываемыми штепсельными присоединися на приборной панели, а промежуточтельными органами, соответственно со стандартными присоединительными 20 ные разъемы одновременно оказываются штырями. В соответствии с этим межнадежно предохраненными от сдвига. ду верхней 1 и нижней 2 плоскостями В соответствии с изобретением моразъема, выполненными из термопласгут быть также изготовлены разъемы, тичной пластмассы, имеются стандарт25 имеющие на боковых поверхностях несные отверстия 3, которые выполнены колько горизонтальных выступов и патаким образом, чтобы обеспечить снизов с равными поперечными размерами, зу ввод штепсельного гнезда и однорасположенных на равных расстояниях временно фиксацию от сдвига, а свердруг от друга, причем число пазов ху введение установочных штырей реле. 30 больше, чем число выступов. В этом На боковой поверхности 4 разъема случае разъемы могут соединяться посвыполнено ушко 5 крепления для монталедовательно в различные ступенчатые жа ее на приборной панели. комбинации. На боковой поверхности 6 разъема Таким образом, одно из преимувыполнен выступ 7, расположенный на 35 Щ е с т в изобретения состоит в том, что одинаковых расстояниях от верхней I пространство, имеющееся для монтажа, и нижней 2 плоскостей. На той же боможет быть использовано более экоковой поверхности выполнены дополниномно, более удобно могут быть разтельные продольные выступы 8 , являюмещены составные части,приборы и щиеся продолжением боковых поверхнос- 40 проводка. тей 4 и 9 перпендикулярно расположенПредлагаемый разъем может быть ных по отношению к поверхности, на легко изготовлен по обычной технолокоторой расположен выступ. Эти прогии производства пластмасс и средстдольные выступы 8 выполнены из матевами, относящимися к данной технориала разъема, при этом на их концах 45 логии. выполнены буртики 10. На противоположных буртикам 10 Ф о р м у л а и з о б р е т е н и я концах на наружных боковых поверхностях выполнены дополнительные пазы 11, Разъем для установки электричессоответствующие буртикам. 50 ких приборов главным образом для подНа боковой поверхности 12, распоключения реле, каждая ответная часть ложенной противоположно боковой покоторого содержит выполненный из верхности 6, выполнен паз 13, соотпластмассы корпус прямоугольной форветствующий выступу 7. мы с контактными элементами и элеменСоединение между собой разъемов, 55 тами фиксации корпусов, выполненными выполненных как изображено на фиг.1, по меньшей мере в виде одного прямовозможно двумя путями. При соединеугольного паза и соответствующего нии в горизонтальный ряд боковая поему выступа, о т л и ч а ю щ и й с я верхность 6 одного разъема прикладытем, что, с целью расширения функцио ; З -• ' 1 3379 2 4 нальных возможностей, указанный паз женных по отношению к поверхности, вьшолнен на одной боковой поверхносна которой расположен выступ, при ти корпуса в средней ее части, а на этом продольные выступы выполнены с противолежащей боковой поверхности буртиками на концах, а на протиЕ.оповыполнен указанный выступ и выполне- . ложных буртикам концах на наружных ны дополнительные продольные выступы, боковых поверхностях выполнены дополявляющиеся продолжением боковых понительные лаэы, соответствующие бурверхностей перпендикулярно раслолотикам. _•-:.•" Фиг. 2 / *? / a w 132J379 Фиг. ¥ Редактор Н.Киштулинец Заказ 2672/59 Составитель Н.Кухарева Техред В.Кадар Корректор А.Зимокосов Тираж 625 Подписное ВНИИПИ Государственного комитета СССР по делам изобретении и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
