Вібраційна машина об’ємної обробки з коловими електромагнітними віброзбудниками

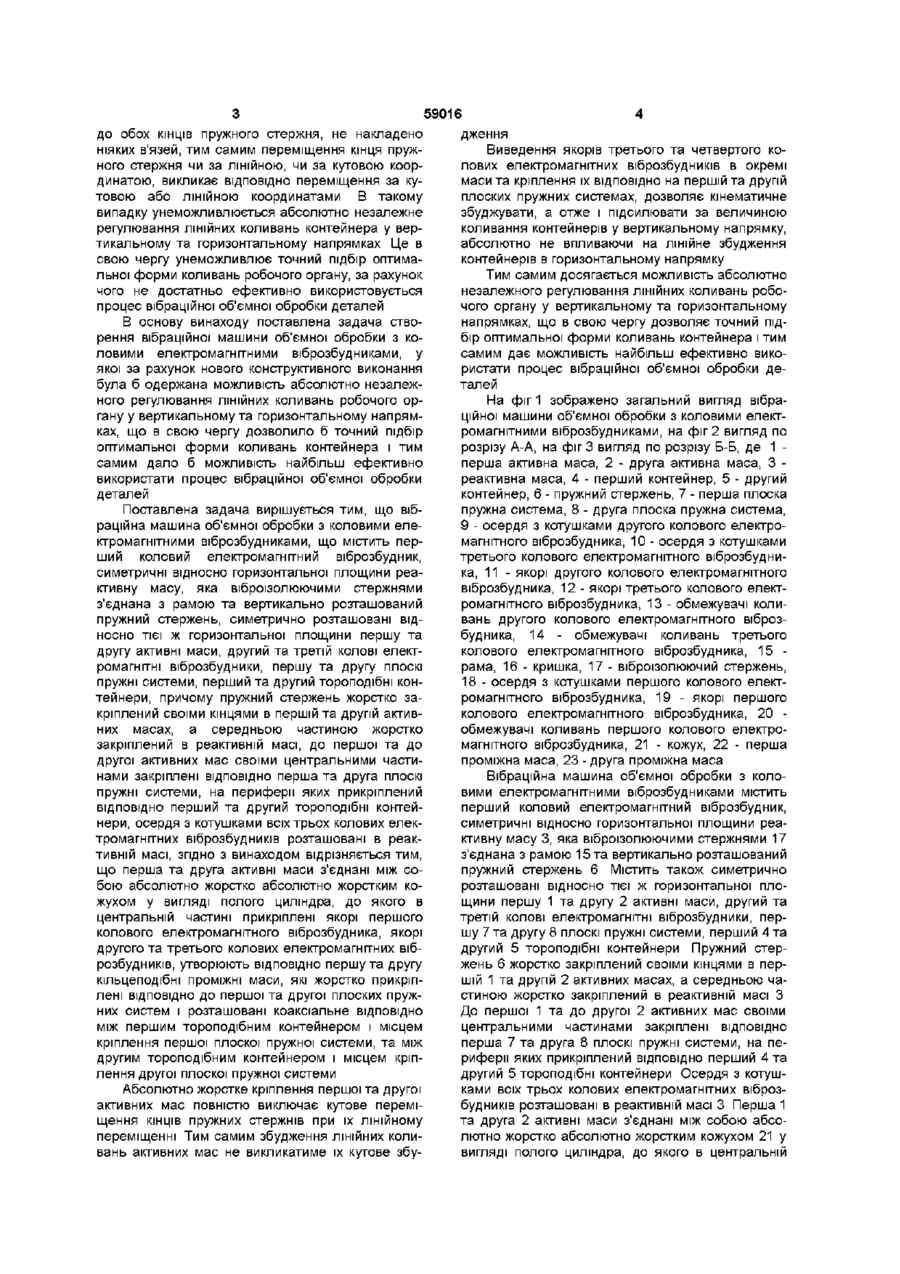

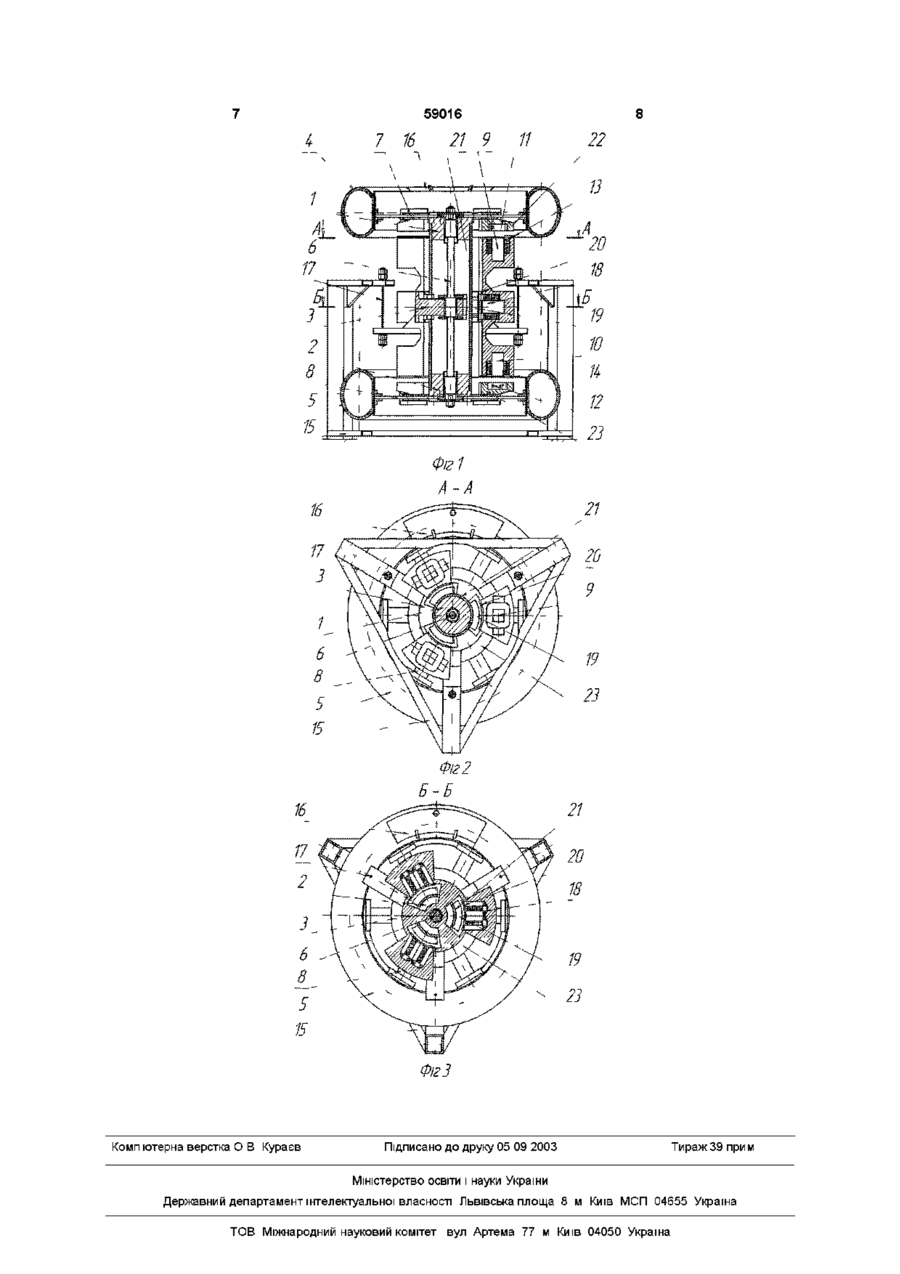

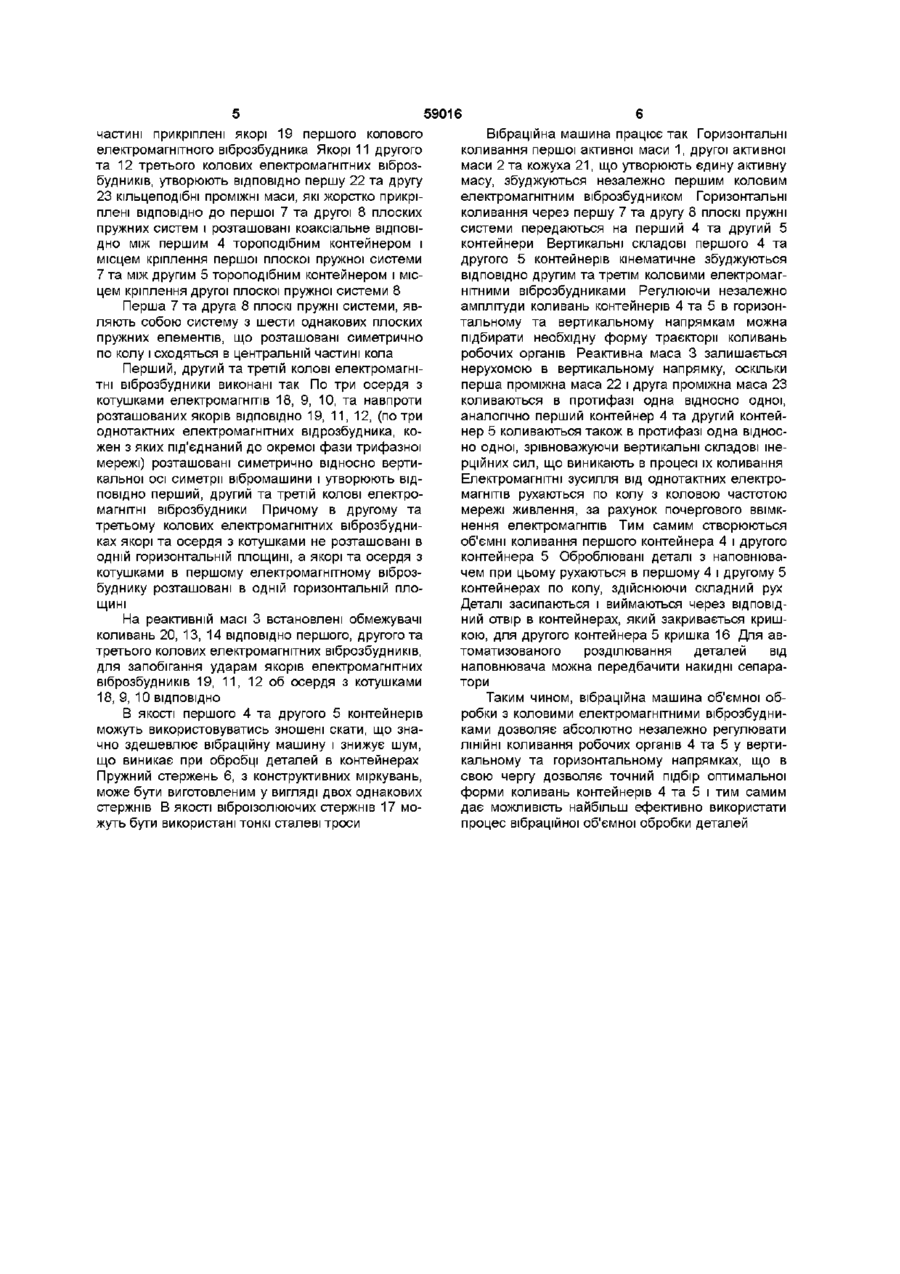

Вібраційна машина об'ємної обробки з коловими електромагнітними віброзбудниками, що містить перший коловий електромагнітний віброзбудник, симетричні відносно горизонтальної площини реактивну масу, яка віброізолюючими стержнями з'єднана з рамою та вертикально розташований пружний стержень, симетрично розташовані відносно тієї ж горизонтальної площини першу та другу активні маси, другий та третій колові електромагнітні віброзбудники, першу та другу плоскі пружні системи, перший та другий тороподібні контейнери, причому пружний стержень жорстко закріплений своїми кінцями в першій та другій активних масах, а середньою частиною КОЛОВИМИ видається під відповідальність власника патенту ЕЛЕКТРОМАГНІТНИМИ жорстко закріплений в реактивній масі, до першої та до другої активних мас своїми центральними частинами закріплені ВІДПОВІДНО перша та друга плоскі пружні системи, на периферії яких прикріплений ВІДПОВІДНО перший та другий тороподібні контейнери, осердя з котушками всіх трьох колових електромагнітних віброзбудників розташовані в реактивній масі, яка відрізняється тим, що перша та друга активні маси з'єднані між собою абсолютно жорстко абсолютно жорстким кожухом у вигляді порожнистого циліндра, до якого в центральній частині прикріплені якорі першого колового електромагнітного віброзбудника, якорі другого та третього колових електромагнітних віброзбудників, утворюють ВІДПОВІДНО першу та другу кільцеподібні проміжні маси, які жорстко прикріплені ВІДПОВІДНО до першої та другої плоских пружних систем і розташовані коаксіально ВІДПОВІДНО між першим тороподібним контейнером і місцем кріплення першої плоскої пружної системи, та між другим тороподібним контейнером і місцем кріплення другої плоскої пружної системи (О Винахід відноситься до віброоброблювального обладнання, а саме, до резонансних вібраційних машин об'ємної обробки з коловими електромагнітними віброзбудниками та просторовими коливаннями робочого органу (контейнера) і може бути використаний для обробки деталей як малих, так і середніх розмірів Відома вібраційна машина об'ємної обробки з коловими електромагнітними віброзбудниками, що містить перший коловий електромагнітний віброзбудник, симетричні відносно горизонтальної площини реактивну масу, яка віброізолюючими стержнями з'єднана з рамою та вертикально розташований пружний стержень, симетрично розташовані відносно тієї ж горизонтальної площини першу та другу активні маси, другий та третій колові електромагнітні віброзбудники, першу та другу плоскі пружні системи, перший та другий тороподібні контейнери, причому пружний стержень жорстко закріплений своїми кінцями в першій та другій активних масах, а середньою частиною жорстко закріплений в реактивній масі, до першої та до другої активних мас своїми центральними частинами закріплені ВІДПОВІДНО перша та друга плоскі пружні системи, па периферії яких прикріплений ВІДПОВІДНО перший та другий тороподібні контейнери, осердя з котушками всіх трьох колових електромагнітних віброзбудників розташовані в реактивній масі (Деклараційний патент на винахід №48840 А, Україна, МПК В06В1/04, "Вібраційна машина об'ємної обробки" О В Гаврильченко, О С Ланець // ПВ №8, 2002р ) Однак, на даній вібраційній машині об'ємної обробки з коловими електромагнітними віброзбудниками неможливо абсолютно незалежно регулювати коливання контейнера в вертикальному та горизонтальному напрямках Це пов'язано з тим, що на першу та другу активні маси, які закріплені о о> ю до обох КІНЦІВ пружного стержня, не накладено ніяких в'язей, тим самим переміщення кінця пружного стержня чи за ЛІНІЙНОЮ, ЧИ за кутовою координатою, викликає ВІДПОВІДНО переміщення за кутовою або ЛІНІЙНОЮ координатами В такому випадку унеможливлюється абсолютно незалежне регулювання ЛІНІЙНИХ коливань контейнера у вертикальному та горизонтальному напрямках Це в свою чергу унеможливлює точний підбір оптимальної форми коливань робочого органу, за рахунок чого не достатньо ефективно використовується процес вібраційної об'ємної обробки деталей В основу винаходу поставлена задача створення вібраційної машини об'ємної обробки з коловими електромагнітними віброзбудниками, у якої за рахунок нового конструктивного виконання була б одержана можливість абсолютно незалежного регулювання ЛІНІЙНИХ коливань робочого органу у вертикальному та горизонтальному напрямках, що в свою чергу дозволило б точний підбір оптимальної форми коливань контейнера і тим самим дало б можливість найбільш ефективно використати процес вібраційної об'ємної обробки деталей Поставлена задача вирішується тим, що вібраційна машина об'ємної обробки з коловими електромагнітними віброзбудниками, що містить перший коловий електромагнітний віброзбудник, симетричні відносно горизонтальної площини реактивну масу, яка віброізолюючими стержнями з'єднана з рамою та вертикально розташований пружний стержень, симетрично розташовані відносно тієї ж горизонтальної площини першу та другу активні маси, другий та третій колові електромагнітні віброзбудники, першу та другу плоскі пружні системи, перший та другий тороподібні контейнери, причому пружний стержень жорстко закріплений своїми кінцями в першій та другій активних масах, а середньою частиною жорстко закріплений в реактивній масі, до першої та до другої активних мас своїми центральними частинами закріплені ВІДПОВІДНО перша та друга плоскі пружні системи, на периферії яких прикріплений ВІДПОВІДНО перший та другий тороподібні контейнери, осердя з котушками всіх трьох колових електромагнітних віброзбудників розташовані в реактивній масі, згідно з винаходом відрізняється тим, що перша та друга активні маси з'єднані між собою абсолютно жорстко абсолютно жорстким кожухом у вигляді полого циліндра, до якого в центральній частині прикріплені якорі першого колового електромагнітного віброзбудника, якорі другого та третього колових електромагнітних віброзбудників, утворюють ВІДПОВІДНО першу та другу кільцеподібні проміжні маси, які жорстко прикріплені ВІДПОВІДНО до першої та другої плоских пружних систем і розташовані коаксіальне ВІДПОВІДНО МІЖ першим тороподібним контейнером і місцем кріплення першої плоскої пружної системи, та між другим тороподібним контейнером і місцем кріплення другої плоскої пружної системи Абсолютно жорстке кріплення першої та другої активних мас повністю виключає кутове переміщення КІНЦІВ пружних стержнів при їх лінійному переміщенні Тим самим збудження ЛІНІЙНИХ коливань активних мас не викликатиме їх кутове збу 59016 дження Виведення якорів третього та четвертого колових електромагнітних віброзбудників в окремі маси та кріплення їх ВІДПОВІДНО на першій та другій плоских пружних системах, дозволяє кінематичне збуджувати, а отже і підсилювати за величиною коливання контейнерів у вертикальному напрямку, абсолютно не впливаючи на лінійне збудження контейнерів в горизонтальному напрямку Тим самим досягається можливість абсолютно незалежного регулювання ЛІНІЙНИХ коливань робочого органу у вертикальному та горизонтальному напрямках, що в свою чергу дозволяє точний підбір оптимальної форми коливань контейнера і тим самим дає можливість найбільш ефективно використати процес вібраційної об'ємної обробки деталей На фіг 1 зображено загальний вигляд вібраційної машини об'ємної обробки з коловими електромагнітними віброзбудниками, на фіг 2 вигляд по розрізу А-А, на фіг 3 вигляд по розрізу Б-Б, де 1 перша активна маса, 2 - друга активна маса, 3 реактивна маса, 4 - перший контейнер, 5 - другий контейнер, 6 - пружний стержень, 7 - перша плоска пружна система, 8 - друга плоска пружна система, 9 - осердя з котушками другого колового електромагнітного віброзбудника, 10 - осердя з котушками третього колового електромагнітного віброзбудника, 11 - якорі другого колового електромагнітного віброзбудника, 12 - якорі третього колового електромагнітного віброзбудника, 13 - обмежувачі коливань другого колового електромагнітного віброзбудника, 14 - обмежувачі коливань третього колового електромагнітного віброзбудника, 15 рама, 16 - кришка, 17 - віброізолюючий стержень, 18 - осердя з котушками першого колового електромагнітного віброзбудника, 19 - якорі першого колового електромагнітного віброзбудника, 20 обмежувачі коливань першого колового електромагнітного віброзбудника, 21 - кожух, 22 - перша проміжна маса, 23 - друга проміжна маса Вібраційна машина об'ємної обробки з коловими електромагнітними віброзбудниками містить перший коловий електромагнітний віброзбудник, симетричні відносно горизонтальної площини реактивну масу 3, яка віброізолюючими стержнями 17 з'єднана з рамою 15 та вертикально розташований пружний стержень 6 Містить також симетрично розташовані відносно тієї ж горизонтальної площини першу 1 та другу 2 активні маси, другий та третій колові електромагнітні віброзбудники, першу 7 та другу 8 плоскі пружні системи, перший 4 та другий 5 тороподібні контейнери Пружний стержень 6 жорстко закріплений своїми кінцями впершій 1 та другій 2 активних масах, а середньою частиною жорстко закріплений в реактивній масі З До першої 1 та до другої 2 активних мас своїми центральними частинами закріплені ВІДПОВІДНО перша 7 та друга 8 плоскі пружні системи, на периферії яких прикріплений ВІДПОВІДНО перший 4 та другий 5 тороподібні контейнери Осердя з котушками всіх трьох колових електромагнітних віброзбудників розташовані в реактивній масі 3 Перша 1 та друга 2 активні маси з'єднані між собою абсолютно жорстко абсолютно жорстким кожухом 21 у вигляді полого циліндра, до якого в центральній 59016 частині прикріплені якорі 19 першого колового електромагнітного віброзбудника Якорі 11 другого та 12 третього колових електромагнітних віброзбудників, утворюють ВІДПОВІДНО першу 22 та другу 23 кільцеподібні проміжні маси, які жорстко прикріплені ВІДПОВІДНО до першої 7 та другої 8 плоских пружних систем і розташовані коаксіальне ВІДПОВІДНО МІЖ першим 4 тороподібним контейнером і місцем кріплення першої плоскої пружної системи 7 та між другим 5 тороподібним контейнером і місцем кріплення другої плоскої пружної системи 8 Перша 7 та друга 8 плоскі пружні системи, являють собою систему з шести однакових плоских пружних елементів, що розташовані симетрично по колу і сходяться в центральній частині кола Перший, другий та третій колові електромагнітні віброзбудники виконані так По три осердя з котушками електромагнітів 18, 9, 10, та навпроти розташованих якорів ВІДПОВІДНО 19, 11, 12, (потри однотактних електромагнітних відрозбудника, кожен з яких під'єднаний до окремої фази трифазної мережі) розташовані симетрично відносно вертикальної осі симетрії вібромашини і утворюють ВІДПОВІДНО перший, другий та третій колові електромагнітні віброзбудники Причому в другому та третьому колових електромагнітних віброзбудниках якорі та осердя з котушками не розташовані в одній горизонтальній площині, а якорі та осердя з котушками в першому електромагнітному віброзбуднику розташовані в одній горизонтальній площині На реактивній масі 3 встановлені обмежувачі коливань 20, 13, 14 ВІДПОВІДНО першого, другого та третього колових електромагнітних віброзбудників, для запобігання ударам якорів електромагнітних віброзбудників 19, 11, 12 об осердя з котушками 18, 9, 10 ВІДПОВІДНО В якості першого 4 та другого 5 контейнерів можуть використовуватись зношені скати, що значно здешевлює вібраційну машину і знижує шум, що виникає при обробці деталей в контейнерах Пружний стержень 6, з конструктивних міркувань, може бути виготовленим у вигляді двох однакових стержнів В якості віброізолюючих стержнів 17 можуть бути використані тонкі сталеві троси Вібраційна машина працює так Горизонтальні коливання першої активної маси 1, другої активної маси 2 та кожуха 21, що утворюють єдину активну масу, збуджуються незалежно першим коловим електромагнітним віброзбудником Горизонтальні коливання через першу 7 та другу 8 плоскі пружні системи передаються на перший 4 та другий 5 контейнери Вертикальні складові першого 4 та другого 5 контейнерів кінематичне збуджуються ВІДПОВІДНО другим та третім коловими електромагнітними віброзбудниками Регулюючи незалежно амплітуди коливань контейнерів 4 та 5 в горизонтальному та вертикальному напрямкам можна підбирати необхідну форму траєкторії коливань робочих органів Реактивна маса 3 залишається нерухомою в вертикальному напрямку, оскільки перша проміжна маса 22 і друга проміжна маса 23 коливаються в протифазі одна відносно одної, аналогічно перший контейнер 4 та другий контейнер 5 коливаються також в протифазі одна відносно одної, зрівноважуючи вертикальні складові інерційних сил, що виникають в процесі їх коливання Електромагнітні зусилля від однотактних електромагнітів рухаються по колу з коловою частотою мережі живлення, за рахунок почергового ввімкнення електромагнітів Тим самим створюються об'ємні коливання першого контейнера 4 і другого контейнера 5 Оброблювані деталі з наповнювачем при цьому рухаються в першому 4 і другому 5 контейнерах по колу, здійснюючи складний рух Деталі засипаються і виймаються через ВІДПОВІДНИЙ отвір в контейнерах, який закривається кришкою, для другого контейнера 5 кришка 16 Для автоматизованого розділ ювання деталей від наповнювача можна передбачити накидні сепаратори Таким чином, вібраційна машина об'ємної обробки з коловими електромагнітними віброзбудниками дозволяє абсолютно незалежно регулювати ЛІНІЙНІ коливання робочих органів 4 та 5 у вертикальному та горизонтальному напрямках, що в свою чергу дозволяє точний підбір оптимальної форми коливань контейнерів 4 та 5 і тим самим дає можливість найбільш ефективно використати процес вібраційної об'ємної обробки деталей 59016 7 16 21 9 11 Фіг1 23 ФігЗ Комп ютерна верстка О В Кураєв Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна
