Футерівка барабанного млина

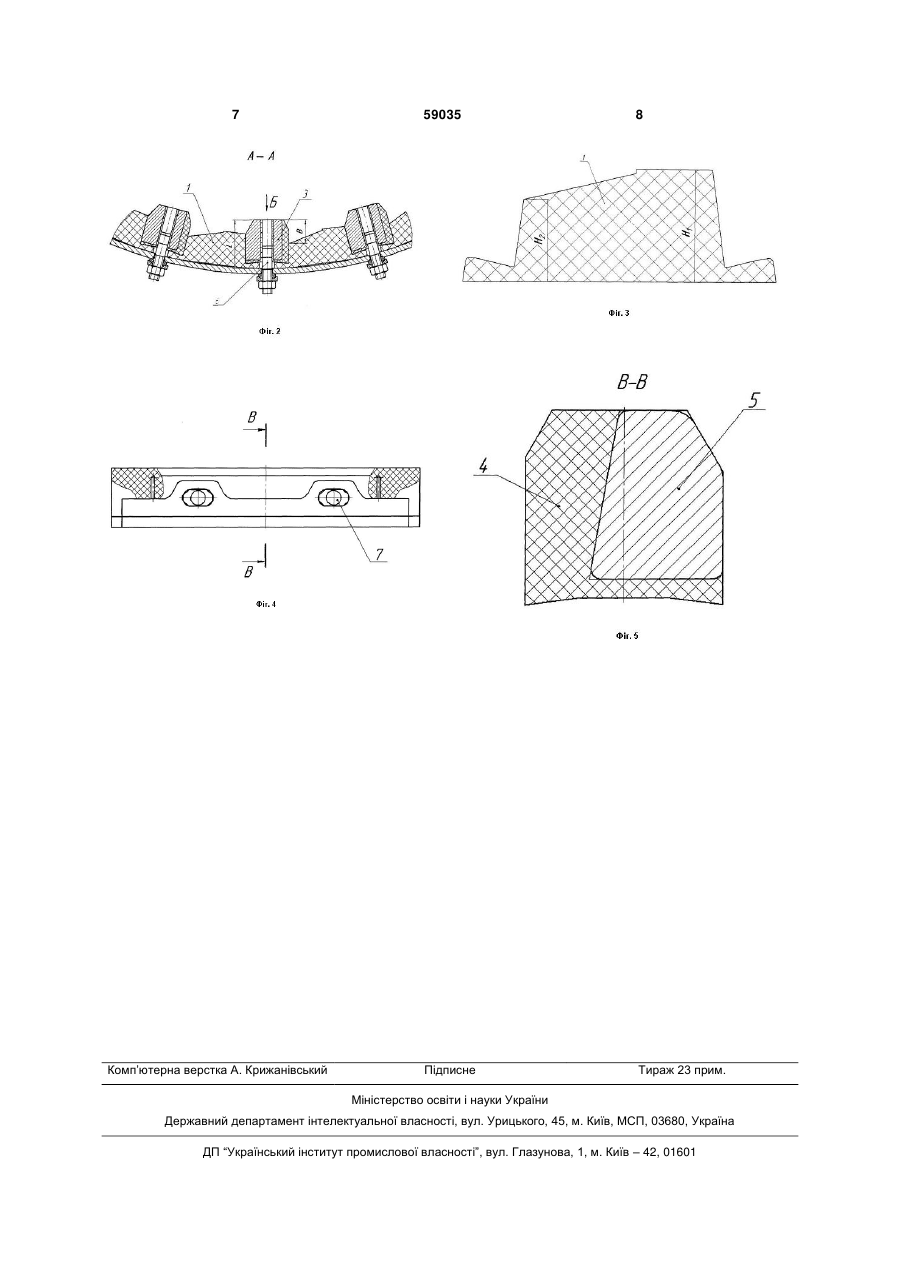

1. Футерівка барабанного млина, що включає встановлені на внутрішній поверхні барабана млина плити з еластичного матеріалу, що мають поздовжні заглиблення для установки ліфтерів, прикріплених до барабана млина кріпильними елементами, яка відрізняється тим, що плити футерівки виконані різної висоти, при цьому плити виконані більшої висоти перед ліфтером, з боку впливу навантаження, а висота плити вибрана за формулою: Н1= Н2·К, де: Н1 - висота плити футерівки з робочої сторони, тобто з боку атаки на ліфтер, мм; висота плити футерівки з боку атаки на ліфтер, мм; Н2 - висота плити футерівки з неробочої сторони ліфтера, мм; К - коефіцієнт перепаду висот плити, рівний 0,6-0,9. U 2 (19) 1 3 використовувати переваги кожного з матеріалів – еластичності й абразивної стійкості гуми й ударної зносостійкості сталі в зоні атаки футерівки. По технічній сутності найбільш близьким аналогом до заявленої корисної моделі є футерівка млина зі зносостійким ліфтером для облицювання внутрішньої поверхні барабанних млинів [патент СРСР № 1829962, В02С 17/22, публ. 23.07.93], що включає встановлені на внутрішній поверхні й на торцевих стінках барабана плити з еластичного матеріалу, які мають поздовжні заглиблення для установки ліфтерів, прикріплених до барабана й торцевим стінкам кріпильними елементами. Однак футерівка такої конструкції має ряд недоліків: - тверда зносостійка пластина кріпиться до гумової конструкції ліфтера хімічним або механічним способом. У процесі експлуатації, внаслідок ударних навантажень на пластину, у місцях її з'єднання до ліфтера утворюються тріщини, що приводить до відриву металевої пластини і як наслідок до передчасного зношення футерівки; - металеві пластини мають певні розміри по висоті й товщині, то в міру зношування ліфтера ці розміри зменшуються й при подальшій експлуатації також відбувається відрив пластини. Гумова основа втрачає захисний зносостійкий шар, що приводить надалі також до передчасного зношування футерівки. В основу корисної моделі покладено завдання, за рахунок оптимізації конструкції футеровочних плит та удосконалення конструкції ліфтера у комбінації гума-метал, підвищити надійність та ефективність роботи футерівки в барабанних млинах першої стадії, уникнути вищевказаних недоліків, збільшити термін служби футерівки млина, збільшити продуктивність й зменшити терміни простою млина при проведенні ремонтних робіт із заміни футерівок. Поставлене завдання вирішується тим, що у футерівці барабанного млина, що включає встановлені на внутрішній поверхні барабана млина плити з еластичного матеріалу, які мають поздовжні заглиблення для установки ліфтерів, прикріплених до барабана й торцевим стінкам кріпильними елементами, згідно з корисною моделлю, плити футерівки виконані різної висоти, при цьому плити виконані більшої висоти перед ліфтером з боку впливу навантаження, а висота плити обрана за формулою: Н1= Н2·К, де: Н1 - висота плити футерівки з робочої сторони, тобто з боку атаки на ліфтер, мм; висота плити футерівки з боку атаки на ліфтер, мм; Н2 - висота плити футерівки з неробочої сторони ліфтера, мм; К - коефіцієнт перепаду висот плити, рівний 0,60,9, причому з неробочої сторони ліфтера плити виконані меншої висоти, яка вибрана зі співвідношення: H2=L-B, де Н2 - висота плити футерівки з неробочої сторони ліфтера, мм; L - висота ліфтера у зборі із плитою, мм; 59035 4 В - різниця висот між плитою футерівки й ліфтером, мм, (різницю висот між ліфтером і плитою футерівки барабанного млина першої стадії "В" прийнято в межах 60...85 мм). Ліфтери виконані з металевою бронею, встановленою по висоті ліфтера з боку впливу навантаження, при цьому в поперечному перерізі броня ліфтера розширена убік його основи, а кріпильні елементи встановлені безпосередньо в металевій броні. Футерівка барабанного млина представлена на кресленнях. На фіг. 1 - загальний вигляд барабанного млина. На фіг. 2 - розріз А-А на фіг. 1 показано фрагмент футерівки млина; На фіг. 3 - поз. 1 на фіг. 2 – поперечний переріз футеровочної плити; На фіг. 4 - вид Б на фіг. 2 – ліфтер, вид зверху; На фіг. 5 - розріз В-В на фіг. 4 – поперечний переріз ліфтера. Футерівка барабанного млина складається із плит 1 виготовлених з еластичного матеріалу, наприклад гуми, покладених на внутрішню поверхню барабана 2 млина, ліфтерів 3, виготовлених з еластичного матеріалу 4 з бронею 5, ліфтери 3 прикріплені до барабана 2 млина за допомогою кріпильних елементів 6, які встановлені в отвори 7 броні 5. В плитах 1 футерівки, виготовлених з еластичного матеріалу (гума), які укладаються на внутрішню поверхню барабана 2 млина, (як по циліндру так і по торцях) є по двом сторонам заглиблення, які виконані відносно основи плити 1 під кутом, а основа ліфтера 3 виконана з відповідною конфігурацією, тобто центр рівний, краї мають скіс 3-10°. Ця конструкція утворює замок, що дозволяє повністю притискати ліфтером плиту до корпуса із внутрішньої частини млина. Довжина плит по циліндру дозволяє виготовляти їх у трьох типорозмірах 0,5 м, 1,0 м і 1,5 м. У запропонованій корисній моделі застосована для футерівки конструкція плити 1 з оптимальними параметрами, які підібрані експериментальним шляхом. Плити 1 футерівки барабанного млина першої стадії здрібнювання виконані у двох рівнях, де менша висота Н2 встановлюється з неробочої сторони ліфтера 3, коефіцієнт перепаду висот плити рівний 0,6-0,9, залежно від діаметра куль використовуваних у барабанних млинах. Перед ліфтером з боку впливу навантаження плити виконані більшої висотою Н1. За ліфтером, по ходу обертання, висота плити 1 починає збільшуватися й переходить у пряму ділянку, до наступного ліфтера 3. Дана конструкція плити дозволяє збільшити ресурс роботи плит і захищає зону атаки на ліфтер від абразивного зношування, тобто висота перепаду ліфтера над плитою з боку атаки ліфтера зберігає задану величину. Різниця висот між ліфтером і збільшеною висотою плити, дозволяє захоплювати й піднімати 5 руду й кулі на кут 150°-160°, що забезпечує нормальну технологічну роботу млина. У міру стирання плит, у високій частині, і ліфтерів, різниця висот ліфтер-плита зберігає здатність піднімати матеріал і кулі в млині для технологічної роботи. Збільшення товщини плити в місцях підвищеного зношування збільшує термін служби футерівки в цілому. Ліфтер 3 виготовлений у комбінації металгума. Металева частина ліфтера виготовлена з високомарганцевистої сталі й установлюється з боку лобової атаки на ліфтер, уся інша частина ліфтера – гума, тобто металева частина виконує дві функції: - захист ліфтера від ударних навантажень з боку атаки; - кріпильну функцію й додання твердості всього ліфтера. Кріплення ліфтера 3 до корпуса барабана 2 млина здійснюється установкою спеціального болта 6 в отвори 7 через броню 5. Отвори виконані у металоконструкції ліфтера 3, де є підсилювальні припливи по литтю. Сам отвір 7 має форму овалу й у нижній частині уступ для болта. За рахунок того, що металева частина – броня 5 ліфтера 3 має висоту порівняну з висотою ліфтера, а в поперечному перерізі змінну ширину, то в процесі експлуатації ліфтери зберігають свою працездатність і рівномірне зношування до повного свого стирання. 59035 6 Низьке розташування кріпильного місця під болти 6 сприяє тому, щоб максимально експлуатувати ліфтер 3, що збільшує термін служби експлуатації футерівок. Дана комбінація металу й гуми збільшує строк експлуатації ліфтера 3 тому, що зберігається стійкість до ударних і стираючих навантажень. Зношування даної конструкції ліфтера відбувається повільно тому, що гума працює на стирання ефективніше ніж метал, а метал приймає ударні навантаження куль і матеріалів на себе. Отвори 7 під кріпильні елементи в ліфтері 3 під час експлуатації рівномірно забиваються шарами. Ліфтери циліндра, торця й решітки виготовлені аналогічно. Запропонована футерівка безпосередньо бере участь у технологічному процесі здрібнювання матеріалу та захищає від ударних навантажень і зношування всі робочі зони барабана. Вона забезпечує захист робочих поверхонь барабанних млинів від ударних навантажень, абразивноусталістного зношування й корозії. Крім захисту від механічного та хімічного впливу середовища, що подрібнюється, вона виконує також ергономічні функції - знижує шум, вібрацію устаткування. Усе це збільшило надійність роботи барабанного млина. Використання запропонованої конструкції футерівки дозволить підвищити термін служби футерівки, надійність роботи млина та його продуктивність. 7 Комп’ютерна верстка А. Крижанівський 59035 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
