Розвантажувальний пристрій барабанного млина

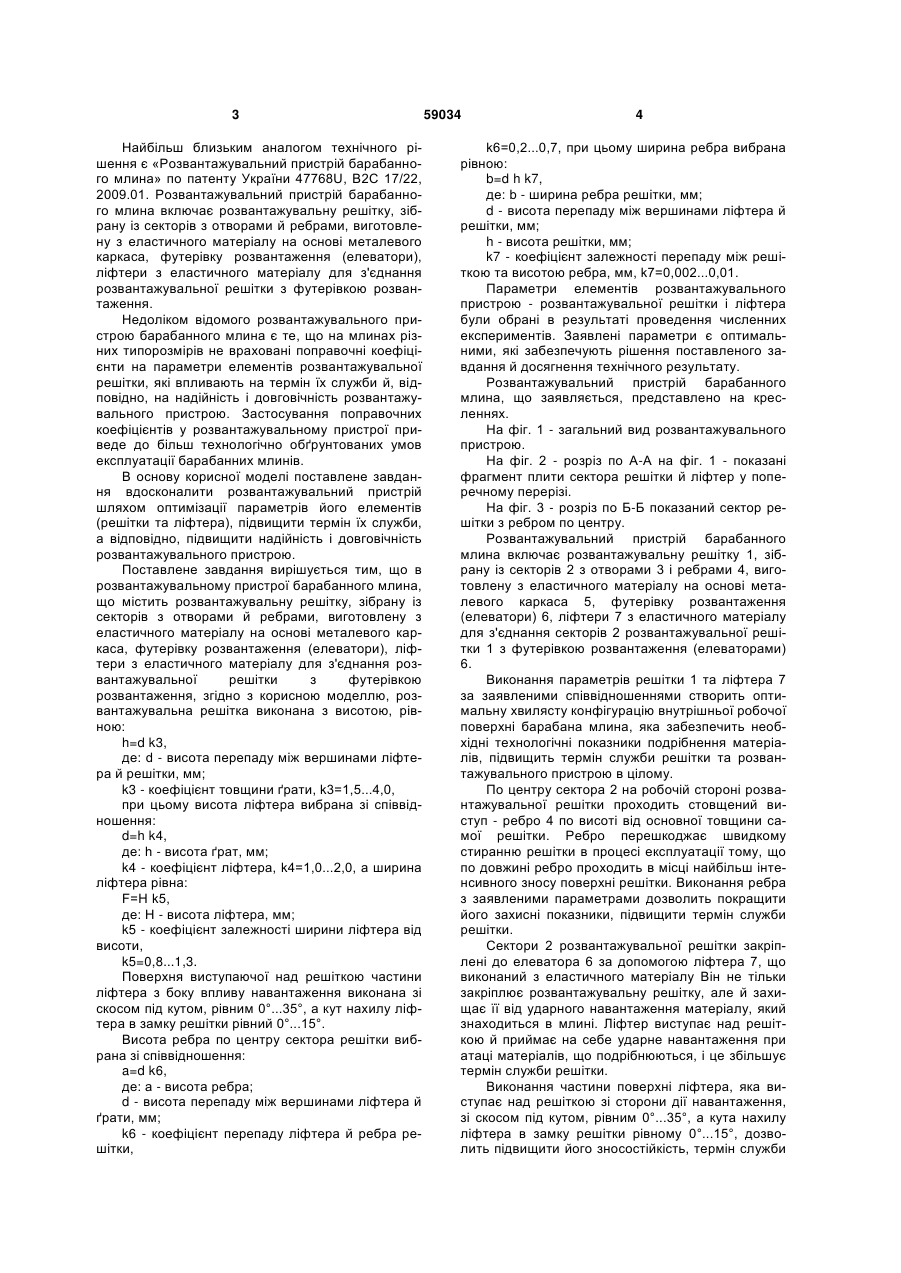

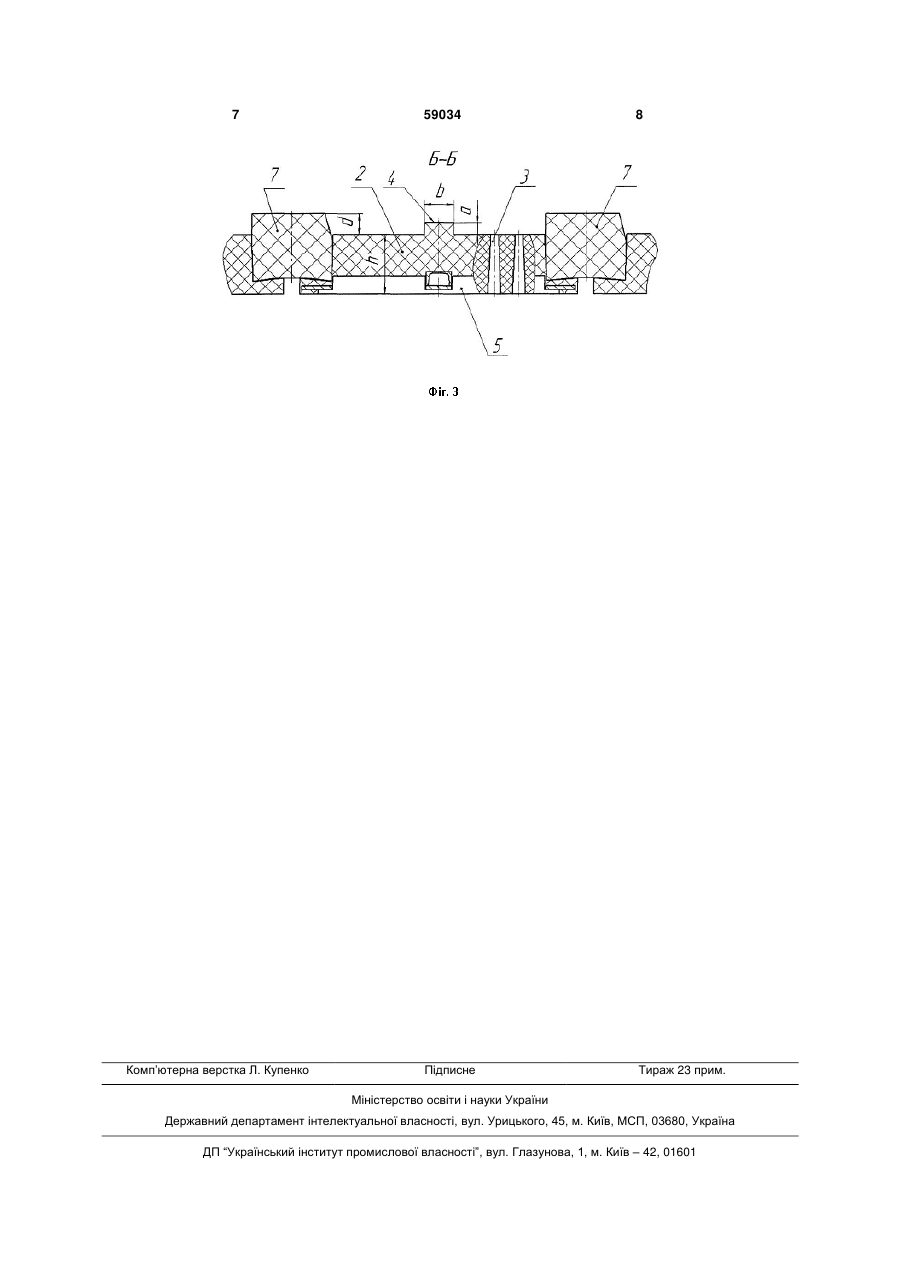

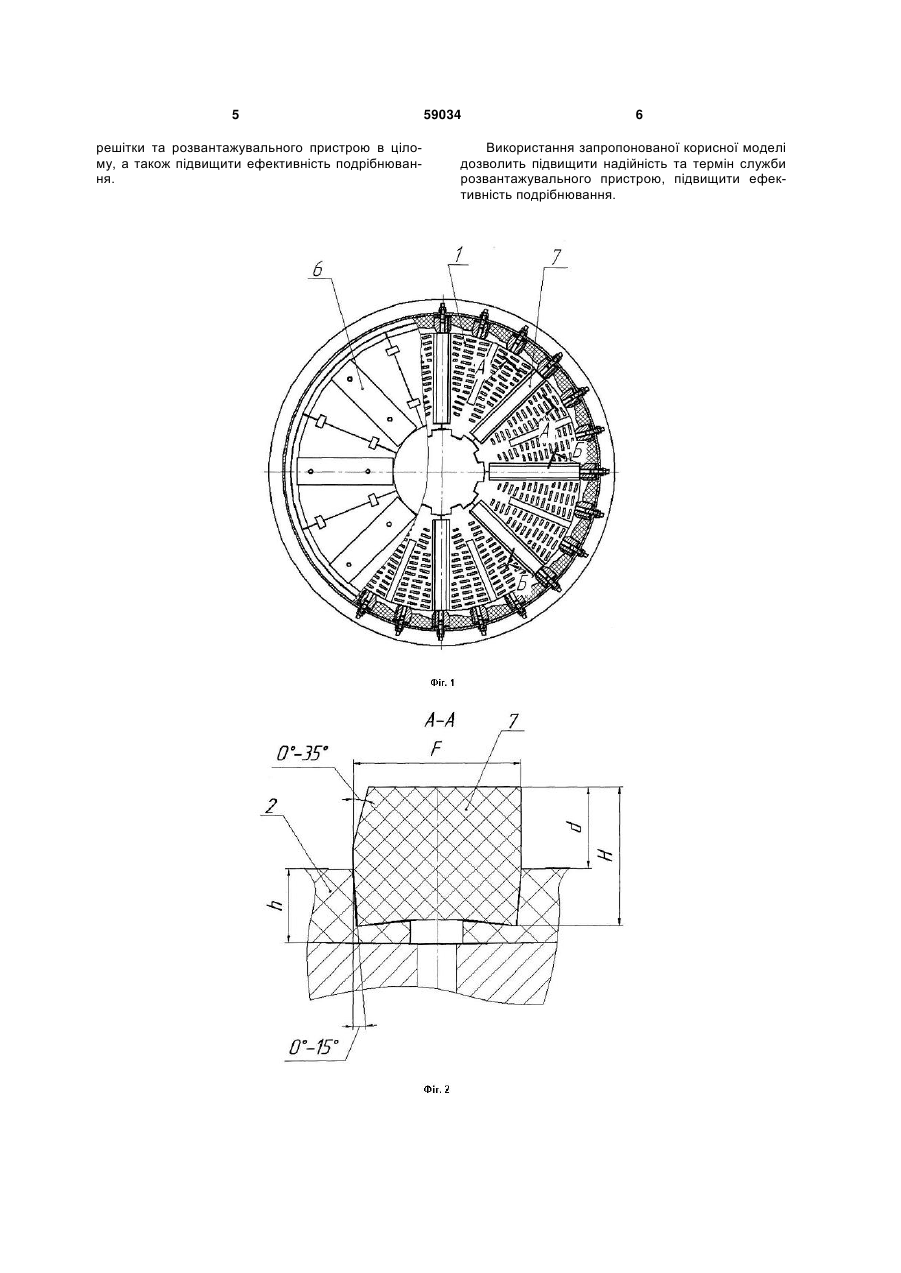

1. Розвантажувальний пристрій барабанного млина, що містить розвантажувальну решітку, зібрану із секторів з отворами й ребрами, виготовлену з еластичного матеріалу на основі металевого каркаса, футерівку розвантаження (елеватори), ліфтери з еластичного матеріалу для з'єднання розвантажувальної решітки з футерівкою рoзвантажування, який відрізняється тим, що розвантажувальна решітка виконана з висотою, рівною: h=d k3, де: d - висота перепаду між вершинами ліфтера та решітки, мм; k3 - коефіцієнт перепаду товщини ґрати, k3=1,5...4,0, при цьому висота ліфтера вибрана із співвідношення: H=h k4, де: h - висота ґрат, мм; k4 - коефіцієнт перепаду ліфтера, k4=1,0...2,0, а ширина ліфтера рівна: F=H k5, U 2 59034 1 3 Найбільш близьким аналогом технічного рішення є «Розвантажувальний пристрій барабанного млина» по патенту України 47768U, В2С 17/22, 2009.01. Розвантажувальний пристрій барабанного млина включає розвантажувальну решітку, зібрану із секторів з отворами й ребрами, виготовлену з еластичного матеріалу на основі металевого каркаса, футерівку розвантаження (елеватори), ліфтери з еластичного матеріалу для з'єднання розвантажувальної решітки з футерівкою розвантаження. Недоліком відомого розвантажувального пристрою барабанного млина є те, що на млинах різних типорозмірів не враховані поправочні коефіцієнти на параметри елементів розвантажувальної решітки, які впливають на термін їх служби й, відповідно, на надійність і довговічність розвантажувального пристрою. Застосування поправочних коефіцієнтів у розвантажувальному пристрої приведе до більш технологічно обґрунтованих умов експлуатації барабанних млинів. В основу корисної моделі поставлене завдання вдосконалити розвантажувальний пристрій шляхом оптимізації параметрів його елементів (решітки та ліфтера), підвищити термін їх служби, а відповідно, підвищити надійність і довговічність розвантажувального пристрою. Поставлене завдання вирішується тим, що в розвантажувальному пристрої барабанного млина, що містить розвантажувальну решітку, зібрану із секторів з отворами й ребрами, виготовлену з еластичного матеріалу на основі металевого каркаса, футерівку розвантаження (елеватори), ліфтери з еластичного матеріалу для з'єднання розвантажувальної решітки з футерівкою розвантаження, згідно з корисною моделлю, розвантажувальна решітка виконана з висотою, рівною: h=d k3, де: d - висота перепаду між вершинами ліфтера й решітки, мм; k3 - коефіцієнт товщини ґрати, k3=1,5...4,0, при цьому висота ліфтера вибрана зі співвідношення: d=h k4, де: h - висота ґрат, мм; k4 - коефіцієнт ліфтера, k4=1,0...2,0, а ширина ліфтера рівна: F=Н k5, де: Н - висота ліфтера, мм; k5 - коефіцієнт залежності ширини ліфтера від висоти, k5=0,8...1,3. Поверхня виступаючої над решіткою частини ліфтера з боку впливу навантаження виконана зі скосом під кутом, рівним 0°...35°, а кут нахилу ліфтера в замку решітки рівний 0°...15°. Висота ребра по центру сектора решітки вибрана зі співвідношення: a=d k6, де: а - висота ребра; d - висота перепаду між вершинами ліфтера й ґрати, мм; k6 - коефіцієнт перепаду ліфтера й ребра решітки, 59034 4 k6=0,2...0,7, при цьому ширина ребра вибрана рівною: b=d h k7, де: b - ширина ребра решітки, мм; d - висота перепаду між вершинами ліфтера й решітки, мм; h - висота решітки, мм; k7 - коефіцієнт залежності перепаду між решіткою та висотою ребра, мм, k7=0,002...0,01. Параметри елементів розвантажувального пристрою - розвантажувальної решітки і ліфтера були обрані в результаті проведення численних експериментів. Заявлені параметри є оптимальними, які забезпечують рішення поставленого завдання й досягнення технічного результату. Розвантажувальний пристрій барабанного млина, що заявляється, представлено на кресленнях. На фіг. 1 - загальний вид розвантажувального пристрою. На фіг. 2 - розріз по А-А на фіг. 1 - показані фрагмент плити сектора решітки й ліфтер у поперечному перерізі. На фіг. 3 - розріз по Б-Б показаний сектор решітки з ребром по центру. Розвантажувальний пристрій барабанного млина включає розвантажувальну решітку 1, зібрану із секторів 2 з отворами 3 і ребрами 4, виготовлену з еластичного матеріалу на основі металевого каркаса 5, футерівку розвантаження (елеватори) 6, ліфтери 7 з еластичного матеріалу для з'єднання секторів 2 розвантажувальної решітки 1 з футерівкою розвантаження (елеваторами) 6. Виконання параметрів решітки 1 та ліфтера 7 за заявленими співвідношеннями створить оптимальну хвилясту конфігурацію внутрішньої робочої поверхні барабана млина, яка забезпечить необхідні технологічні показники подрібнення матеріалів, підвищить термін служби решітки та розвантажувального пристрою в цілому. По центру сектора 2 на робочій стороні розвантажувальної решітки проходить стовщений виступ - ребро 4 по висоті від основної товщини самої решітки. Ребро перешкоджає швидкому стиранню решітки в процесі експлуатації тому, що по довжині ребро проходить в місці найбільш інтенсивного зносу поверхні решітки. Виконання ребра з заявленими параметрами дозволить покращити його захисні показники, підвищити термін служби решітки. Сектори 2 розвантажувальної решітки закріплені до елеватора 6 за допомогою ліфтера 7, що виконаний з еластичного матеріалу Він не тільки закріплює розвантажувальну решітку, але й захищає її від ударного навантаження матеріалу, який знаходиться в млині. Ліфтер виступає над решіткою й приймає на себе ударне навантаження при атаці матеріалів, що подрібнюються, і це збільшує термін служби решітки. Виконання частини поверхні ліфтера, яка виступає над решіткою зі сторони дії навантаження, зі скосом під кутом, рівним 0°...35°, а кута нахилу ліфтера в замку решітки рівному 0°...15°, дозволить підвищити його зносостійкість, термін служби 5 решітки та розвантажувального пристрою в цілому, а також підвищити ефективність подрібнювання. 59034 6 Використання запропонованої корисної моделі дозволить підвищити надійність та термін служби розвантажувального пристрою, підвищити ефективність подрібнювання. 7 Комп’ютерна верстка Л. Купенко 59034 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
