Футерівка барабанного млина

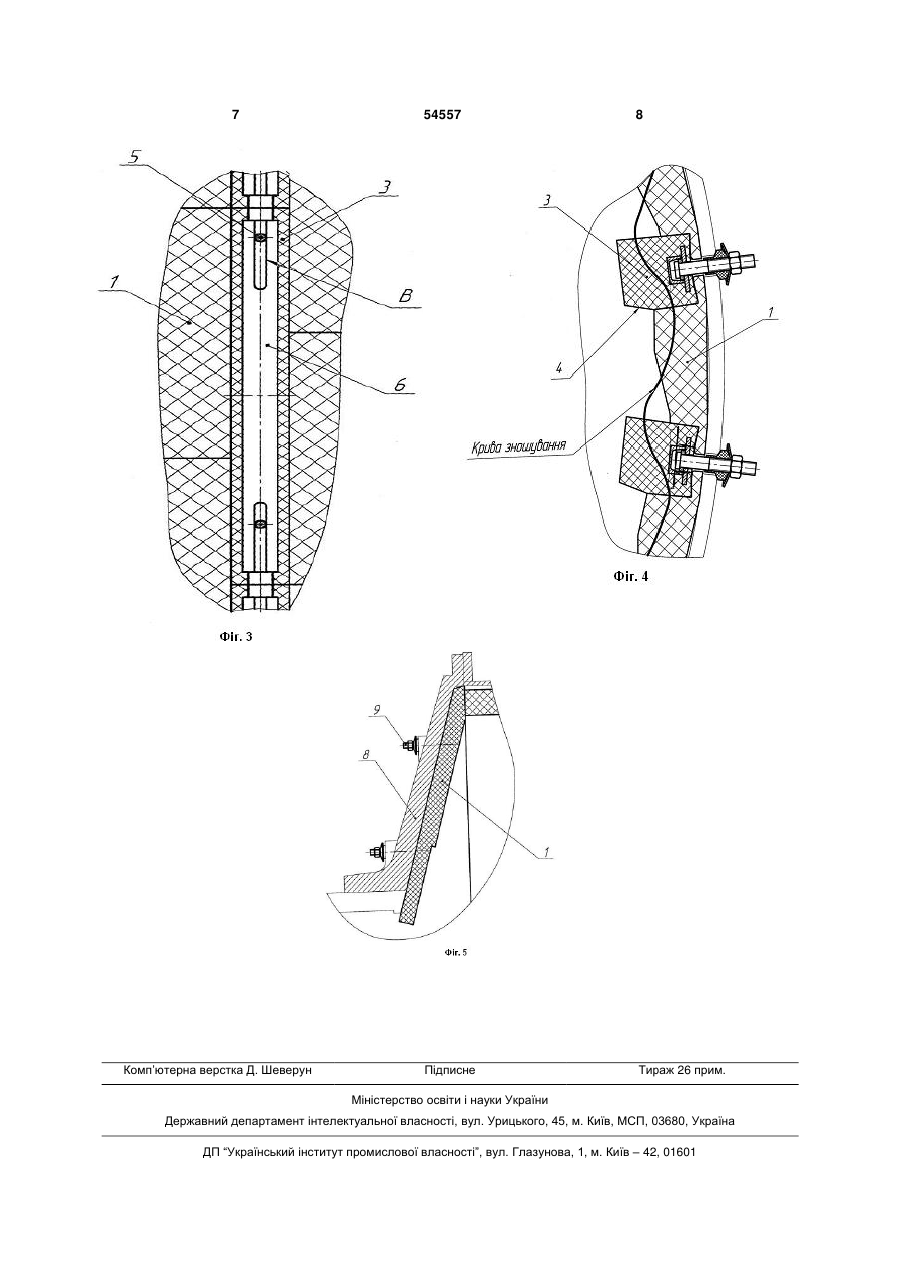

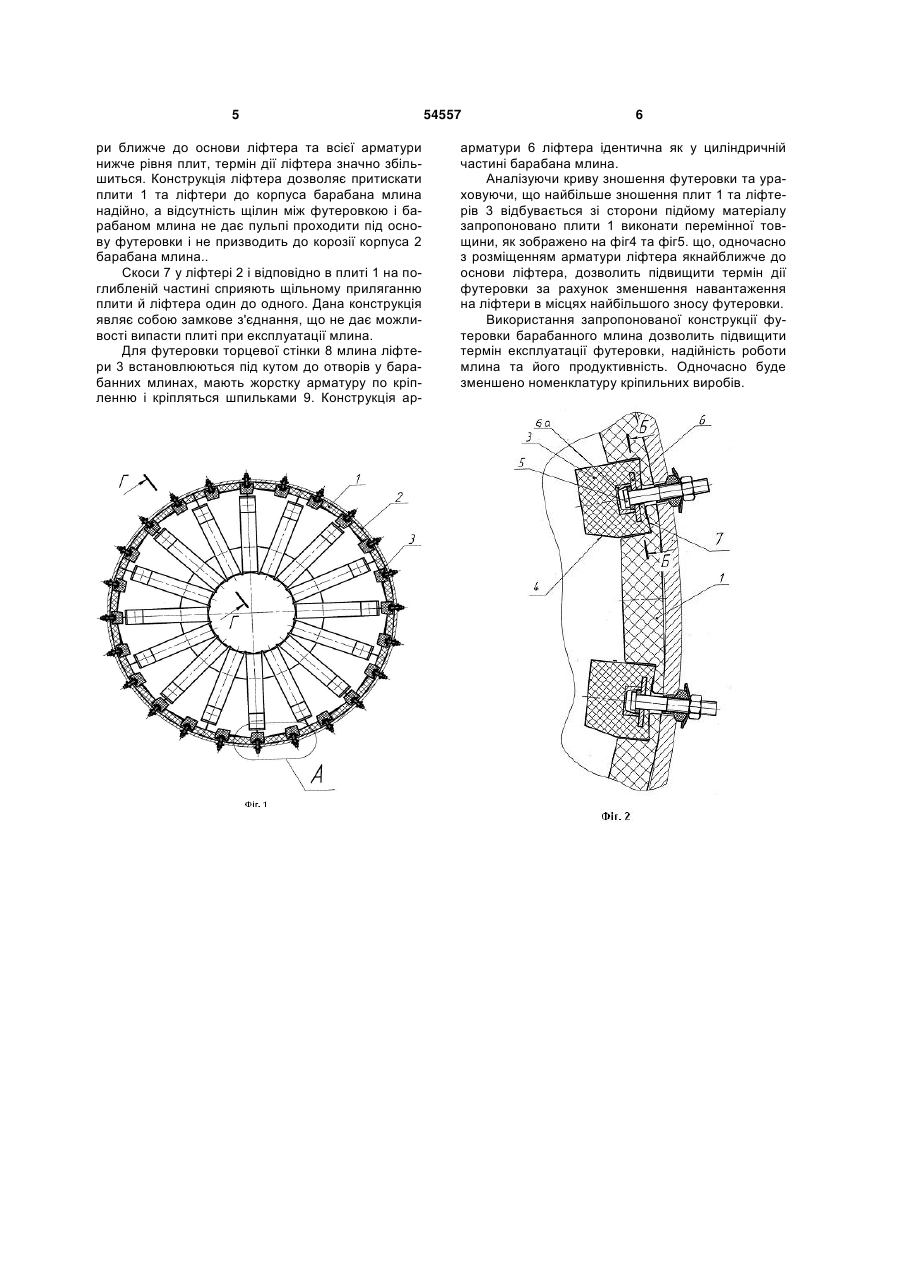

1. Футерівка барабанного млина, що включає встановлені на внутрішній поверхні й на торцевих стінках барабана пружні плити з еластичного матеріалу, які мають поздовжні поглиблення для установки ліфтерів у вигляді брусів з еластичного матеріалу з арматурою, прикріплених до барабана й торцевих стінок кріпильними елементами, яка відрізняється тим, що основа ліфтера має ламану конфігурацію й у середній частині вона має горизонтальну ділянку, від якої до бічних кромок ліфтера виконані скоси, при цьому суміжна з основою ліфтера поверхня плит виконана відповідної конфігурації з утворенням замкового з'єднання між плитами та ліфтером, арматура виконана у вигля 3 Недоліком є те, що дана конструкція ліфтера кріпиться шпильками до корпуса барабана, арматура у ліфтері розташована високо, притиск плит ліфтер не забезпечує по всій довжині плит, що може привести до виривання плити із замка. Розташування високих арматур у масиві эластичного матеріалу знижує ресурс використання ліфтера в процесі експлуатації, при стиранні ліфтера до металу він виходить із ладу. Притиск ліфтера до плити здійснюється упором арматури ліфтера в барабан млина, що не забезпечує повного захвату й притиску низької виступаючої частини плити. Все це знижує надійність роботи барабанного млина й призводить до частих, непередбачуваних зупинок, нераціональної експлуатації млина та збоям у роботі, зниженню продуктивності. Кріплення шпильками виготовлено жорстко до кожного певного розміру млина, що збільшує номенклатуру кріпильних елементів. В основу корисної моделі поставлено завдання збільшити термін дії та надійність футеровки млина за рахунок зміни арматури ліфтера, виготовити плаваюче кріплення ліфтерів по барабану млина й забезпечити повний притиск плити ліфтером по всій довжині зіткнення. Одночасно збільшити надійність роботи, продуктивність млина та зменшити номенклатуру кріпильних виробів. Поставлене завдання вирішується тим, що у футеровці барабанного млина, що включає встановлені на внутрішній поверхні й на торцевих стінках барабана плити з еластичного матеріалу, які мають поздовжні поглиблення для установки ліфтерів з еластичного матеріалу у вигляді брусів з арматурою, прикріплених до барабана й торцевих стінок кріпильними елементами, відповідно до винаходу основа ліфтера має ламану конфігурацію й у середній частині вона має горизонтальну ділянку, від якої до бічних кромок ліфтера виконані скоси, при цьому суміжна з основою ліфтера поверхня плит виконана відповідної конфігурації з утворенням замкового з'єднання, арматура виконана у вигляді пластини з поздовжніми пазами (прорізами) по торцях та встановленим над нею швелером, кріпильні елементи циліндричної частини млина виконані з Т-подібними головками й установлені з можливістю переміщення й фіксації в пазах пластини арматури, а кріпильні елементи на торцевій стінці барабана виконані у вигляді шпильок із жорстким кріпленням до стінки. Арматура встановлена в ліфтері нижче верхньої площини плити. Плити циліндричної частини барабана млина виконані зі збільшенням товщини у бік скосу ліфтера. Плити торцевої стінки барабана млина виконані зі збільшенням товщини від завантажувального й розвантажувального патрубків до барабана млина. Виконання основи ліфтера ламаної конфігурації та у середній частині з горизонтальною ділянкою, від якої до бічних ділянок ліфтера виконані скоси, а суміжної, з основою ліфтера, поверхні плит з відповідною конфігурацією та утворенням замкового з'єднання між плитами і ліфтером, дозволяє повністю притиснути ліфтером плити до 54557 4 барабана млина, таким чином підвищити надійність експлуатації млина. Виконання кріпильного елемента у вигляді болта з Т-подібною головкою, що встановлений у паз пластини арматури з можливістю переміщення та ї фіксації, встановлення над пластинами арматури швелера, а також розміщення арматури якнайнижче до основи ліфтера, дозволить продовжити термін дії ліфтера та футеровки млина в цілому, підвищити надійність експлуатації млина. Розташування плаваючого спеціального Тподібного болта в ліфтері одночасно зменшує номенклатуру виробів на різні типорозміри млинів, полегшує монтаж футеровки млина. Все це дозволить збільшити надійність роботи барабанного млина. Виконання плит циліндричної частини корпуса млина змінної товщини зі збільшенням її убік скосу ліфтера, а також виконання плит торцевої стінки барабана млина зі збільшенням товщини від завантажувального та розвантажувального патрубків до барабана млина дозволить підвищити термін служби футеровки за рахунок зменшення навантаження на ліфтери. На фіг. 1 - представлено загальний вигляд кріплення плит і ліфтерів у барабанному млині. На фіг. 2 - винесений елемент А на фіг. 1. На фіг. 3 - перетин Б-Б на фіг. 2. На фіг. 4 - футеровка барабана млина зі змінною товщиною плит. На фіг. 5 - перетин Г-Г на фіг. 1. Футеровка барабанного млина складається із плит 1, виготовлених з эластичного матеріалу, наприклад гуми, змонтованих на внутрішню поверхню корпуса 2 млина , ліфтерів 3, виготовлених з эластичного матеріалу, що мають скіс 4 з боку підйому руди. Кут скосу може бути обраний у межах 20°-60°. Цей показник є загальновідомим з літератури.(А.А.Тарасенко й ін. «Захисні футеровки й покриття гірничо-збагачувального устаткування», М. Надра, 1985р. с 158-161) Ліфтери 3 монтуються до корпуса 2 млина за допомогою болтів 5 з Т-подібною головкою, які вставляються в паз В пластин 6 арматури і мають можливість вільно переміщатися та фіксуватися уздовж даного пазу , що дозволяє застосовувати два типорозміри на всі млини, зміщаючи кожний новий ряд ліфтерів від промивання пульпи, що підвищує працездатність і довговічність футеровки. Вільне переміщення болтів у пазах сприяє, при монтажі эластично!' футеровки на барабанний млин, посувати ліфтери 3 і плити 1 щільно впритул один до одного, що зменшує ймовірність утворення вимоїн на корпусі млина. Арматура ліфтера 3 розташована нижче рівня плит 1, виготовлена з металевих пластин 6 у сукупності зі швелером 6а, для жорсткості даної конструкції. Швелер, закріплений над металевою пластиною так, що головки болтів будуть закритими швелером 6а. Згідно з проведеними дослідженнями крива зношування футеровки носить волновий характер, як показано на фіг.4. При критичному зношуванні ліфтера першим почне руйнуватися швеллер 6а арматури, а не елемент кріплення болт. За рахунок розташування пластин 6 армату 5 ри ближче до основи ліфтера та всієї арматури нижче рівня плит, термін дії ліфтера значно збільшиться. Конструкція ліфтера дозволяє притискати плити 1 та ліфтери до корпуса барабана млина надійно, а відсутність щілин між футеровкою і барабаном млина не дає пульпі проходити під основу футеровки і не призводить до корозії корпуса 2 барабана млина.. Скоси 7 у ліфтері 2 і відповідно в плиті 1 на поглибленій частині сприяють щільному приляганню плити й ліфтера один до одного. Дана конструкція являє собою замкове з'єднання, що не дає можливості випасти плиті при експлуатації млина. Для футеровки торцевої стінки 8 млина ліфтери 3 встановлюються під кутом до отворів у барабанних млинах, мають жорстку арматуру по кріпленню і кріпляться шпильками 9. Конструкція ар 54557 6 арматури 6 ліфтера ідентична як у циліндричній частині барабана млина. Аналізуючи криву зношення футеровки та ураховуючи, що найбільше зношення плит 1 та ліфтерів 3 відбувається зі сторони підйому матеріалу запропоновано плити 1 виконати перемінної товщини, як зображено на фіг4 та фіг5. що, одночасно з розміщенням арматури ліфтера якнайближче до основи ліфтера, дозволить підвищити термін дії футеровки за рахунок зменшення навантаження на ліфтери в місцях найбільшого зносу футеровки. Використання запропонованої конструкції футеровки барабанного млина дозволить підвищити термін експлуатації футеровки, надійність роботи млина та його продуктивність. Одночасно буде зменшено номенклатуру кріпильних виробів. 7 Комп’ютерна верстка Д. Шеверун 54557 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
