Пристрій для зберігання стоматологічних інструментів

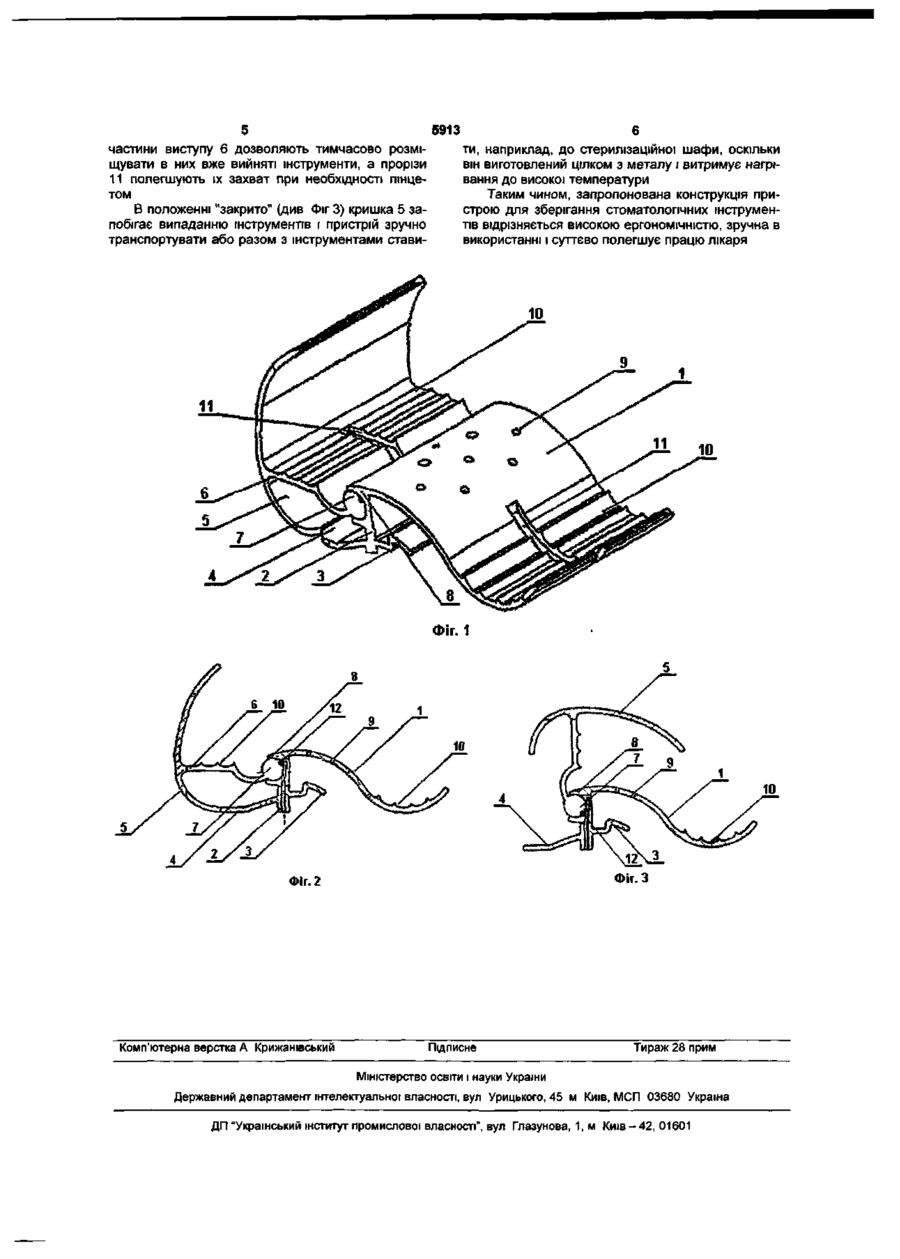

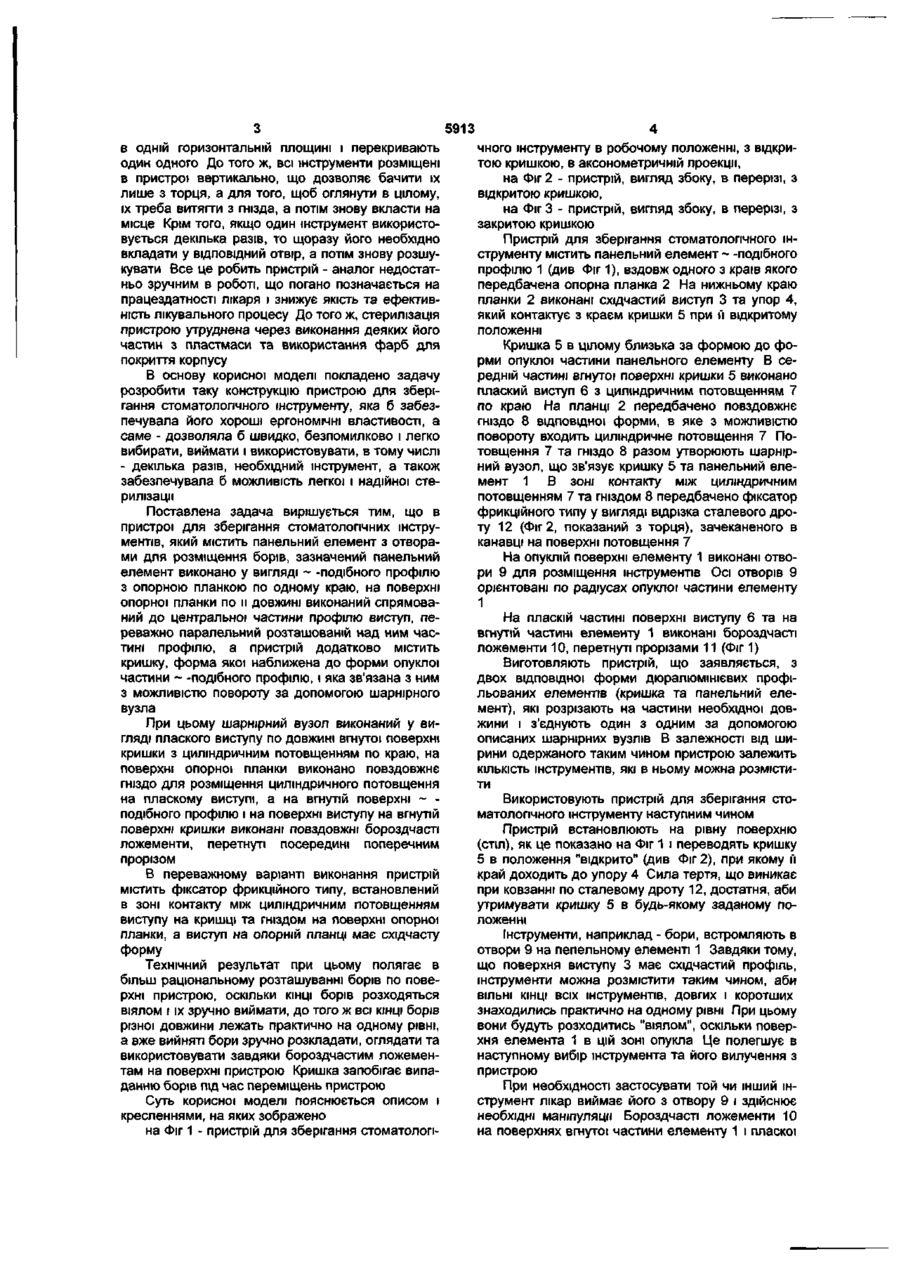

1. Пристрій для зберігання стоматологічних інструментів, що містить панельний елемент з отворами для розміщення борів, який відрізняється тим, що панельний елемент виконаний у вигляді ~ -подібного профілю з опорною планкою по одному краю, на поверхні опорної планки по її довжині виконаний спрямований до центральної частини профілю виступ, переважно паралельний розташованій над ним частині профілю, а пристрій додатково містить кришку, форма якої наближена до форми опуклої частини ~ -подібного профілю, і яка зв'язана з ним з можливістю повороту за допомогою шарнірного вузла. 2. Пристрій для зберігання стоматологічних інструментів за п.1, який відрізняється тим, що шарнірний вузол виконаний у вигляді плаского виступу по довжині вгнутої поверхні кришки з циліндричним потовщенням по краю, а на поверхні опорної планки виконане повздовжнє гніздо для розміщення циліндричного потовщення на пласкому виступі. 3. Пристрій для зберігання стоматологічних інструментів за п. 1, який відрізняється тим, що на вгнутій поверхні ~ подібного профілю і на поверхні виступу на вгнутій поверхні кришки виконані повздовжні бороздчасті ложементи, перетнуті посередині поперечним прорізом. 4. Пристрій для зберігання стоматологічних інструментів за п.1, який відрізняється тим, що містить фіксатор фрикційного типу, встановлений в зоні контакту між циліндричним потовщенням виступу на кришці та гніздом на поверхні опорної планки. 5. Пристрій для зберігання стоматологічних інстументів за п.1, який відрізняється тим, що виступ на опорній планці має східчасту форму. Корисна модель стосується конструкції пристрою для розміщення і зберігання стоматологічних інструментів, зокрема стоматологічних борів або аналогічних за формою інструментів, і може використовуватись на робочому місці лікаря стоматолога, а також при стерилізації зазначених інструментів. В процесі роботи лікар-стоматолог вимушений багато разів заміняти інструмент, застосовувати новий, повертатися до вже застосованого раніше, міняти його тип та розмір, і все це в умовах обмеженого часу та додержання вимог асептики. Зрозуміло, що велике значення для організації роботи лікаря має те, як і де зазначені інструменти розміщені і зберігаються на його робочому місці. В найпростішому випадку лікар застосовує численні коробочки або чашки Петрі, в яких він вимушений копирсатись в пошуках необхідного інструменту. Такий шлях не витримує критики. Більш досконалими є спеціальні пристрої для зберігання і розміщення стоматологічного інстру менту. Відомий, наприклад, вибраний нами за найближчий аналог пристрій FLEXOKIT, який постачає на ринок швейцарська фірма "Les fils d'Auguste Maillefer S.A." [див. каталог "DONAU EXPORT AG" за 1993-94 роки, Цюріх, стор. 22А]. Зазначений пристрій виконаний у вигляді панельного елементу у формі паралелепіпеду з численними отворами на верхній кришці, куди встромлені інструменти. Габарити кришки - 216?102мм. Поверхня кришки поділена лініями різного кольору на декілька зон, в кожній з яких розміщені інструменти одного типу. До недоліків такого пристрою слід віднести його низьку ергономічність. Хвостові частини або держаки інструментів, які за розміром не перевищують одного - двох міліметрів, розміщені фактично впритул один до одного, що утруднює їх ідентифікацію та захват пальцями або пінцетом. Роздивлятись інструменти, що розміщені в пристрої, зручно лише зверху; під кутом вони не ідентифікуються, оскільки всі знаходяться со ю 5913 в одній горизонтальній площині і перекривають один одного До того ж, всі інструменти розміщені в пристрої вертикально, що дозволяє бачити їх лише з торця, а для того, щоб оглянути в цілому, їх треба витягти з гнізда, а потім знову вкласти на місце Крім того, якщо один інструмент використовується декілька разів, то щоразу його необхідно вкладати у ВІДПОВІДНИЙ отвір, а потім знову розшукувати Все це робить пристрій - аналог недостатньо зручним в роботі, що погано позначається на працездатності лікаря і знижує якість та ефективність лікувального процесу До того ж, стерилізація пристрою утруднена через виконання деяких його частин з пластмаси та використання фарб для покриття корпусу В основу корисної моделі покладено задачу розробити таку конструкцію пристрою для зберігання стоматологічного інструменту, яка б забезпечувала його хороші ергономічні властивості, а саме - дозволяла б швидко, безпомилково і легко вибирати, виймати і використовувати, в тому числі - декілька разів, необхідний інструмент, а також забезпечувала б можливість легкої і надійної стерилізації Поставлена задача вирішується тим, що в пристрої для зберігання стоматологічних інструментів, який містить панельний елемент з отворами для розміщення борів, зазначений панельний елемент виконано у вигляді ~ -подібного профілю з опорною планкою по одному краю, на поверхні опорної планки по и довжині виконаний спрямований до центральної частини профілю виступ, переважно паралельний розташованій над ним частині профілю, а пристрій додатково містить кришку, форма якої наближена до форми опуклої частини ~ -подібного профілю, і яка зв'язана з ним з можливістю повороту за допомогою шарнірного вузла При цьому шарнірний вузол виконаний у вигляді плаского виступу по довжині вгнутої поверхні кришки з циліндричним потовщенням по краю, на поверхні опорної планки виконано повздовжнє гніздо для розміщення циліндричного потовщення на пласкому виступі, а на вгнутій поверхні ~ подібного профілю і на поверхні виступу на вгнутій поверхні кришки виконані повздовжні бороздчасті ложементи, перетнуті посередині поперечним прорізом В переважному варіанті виконання пристрій містить фіксатор фрикційного типу, встановлений в зоні контакту між циліндричним потовщенням виступу на кришці та гніздом на поверхні опорної планки, а виступ на опорній планці має східчасту форму Технічний результат при цьому полягає в більш раціональному розташуванні борів по поверхні пристрою, оскільки КІНЦІ борів розходяться віялом і їх зручно виймати, до того ж всі КІНЦІ борів різної довжини лежать практично на одному рівні, а вже вийняті бори зручно розкладати, оглядати та використовувати завдяки бороздчастим ложементам на поверхні пристрою Кришка запобігає випаданню борів під час переміщень пристрою Суть корисної моделі пояснюється описом і кресленнями, на яких зображено на Фіг 1 - пристрій для зберігання стоматологі чного інструменту в робочому положенні, з відкритою кришкою, в аксонометричній проекції, на Фіг 2 - пристрій, вигляд збоку, в перерізі, з відкритою кришкою, на Фіг 3 - пристрій, вигляд збоку, в перерізі, з закритою кришкою Пристрій для зберігання стоматологічного інструменту містить панельний елемент ~ -подібного профілю 1 (див Фіг 1), вздовж одного з країв якого передбачена опорна планка 2 На нижньому краю планки 2 виконані східчастий виступ 3 та упор 4, який контактує з краєм кришки 5 при п відкритому положенні Кришка 5 в цілому близька за формою до форми опуклої частини панельного елементу В середній частині вгнутої поверхні кришки 5 виконано плаский виступ 6 з циліндричним потовщенням 7 по краю На планці 2 передбачено повздовжнє гніздо 8 відповідної форми, в яке з можливістю повороту входить циліндричне потовщення 7 Потовщення 7 та гніздо 8 разом утворюють шарнірний вузол, що зв'язує кришку 5 та панельний елемент 1 В зоні контакту між циліндричним потовщенням 7 та гніздом 8 передбачено фіксатор фрикційного типу у вигляді відрізка сталевого дроту 12 (Фіг 2, показаний з торця), зачеканеного в канавці на поверхні потовщення 7 На опуклій поверхні елементу 1 виконані отвори 9 для розміщення інструментів Осі отворів 9 орієнтовані по радіусах опуклої частини елементу 1 На пласкій частині поверхні виступу 6 та на вгнутій частині елементу 1 виконані бороздчасті ложементи 10, перетнуті прорізами 11 (Фіг 1) Виготовляють пристрій, що заявляється, з двох відповідної форми дюралюмінієвих профільованих елементів (кришка та панельний елемент), які розрізають на частини необхідної довжини і з'єднують один з одним за допомогою описаних шарнірних вузлів В залежності від ширини одержаного таким чином пристрою залежить КІЛЬКІСТЬ інструментів, які в ньому можна розмістити Використовують пристрій для зберігання стоматологічного інструменту наступним чином Пристрій встановлюють на рівну поверхню (стіл), як це показано на Фіг 1 і переводять кришку 5 в положення "відкрито" (див Фіг 2), при якому ґі край доходить до упору 4 Сила тертя, що виникає при ковзанні по сталевому дроту 12, достатня, аби утримувати кришку 5 в будь-якому заданому положенні Інструменти, наприклад - бори, встромляють в отвори 9 на пепельному елементі 1 Завдяки тому, що поверхня виступу 3 має східчастий профіль, інструменти можна розмістити таким чином, аби ВІЛЬНІ КІНЦІ всіх інструментів, довгих і коротших знаходились практично на одному рівні При цьому вони будуть розходитись "віялом", ОСКІЛЬКИ поверхня елемента 1 в цій зоні опукла Це полегшує в наступному вибір інструмента та його вилучення з пристрою При необхідності застосувати той чи інший інструмент лікар виймає його з отвору 9 і здійснює необхідні маніпуляції Бороздчасті ложементи 10 на поверхнях вгнутої частини елементу 1 і пласкої 5913 частини виступу 6 дозволяють тимчасово розміщувати в них вже вийняті інструменти, а прорізи 11 полегшують їх захват при необхідності пінцетом В положенні "закрито" (див Фіг 3) кришка 5 запобігає випаданню інструментів і пристрій зручно транспортувати або разом з інструментами стави 6 ти, наприклад, до стерилізаційної шафи, оскільки він виготовлений цілком з металу і витримує нагрівання до високої температури Таким чином, запропонована конструкція пристрою для зберігання стоматологічних інструментів відрізняється високою ергономічністю, зручна в використанні і суттєво полегшує працю лікаря 10 11 Фіг. 1 Фіг. З Фіг. 2 Комп'ютерна верстка А Крижанівський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45 м Київ, МСП 03680 Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
