Обрамлення стінного прорізу

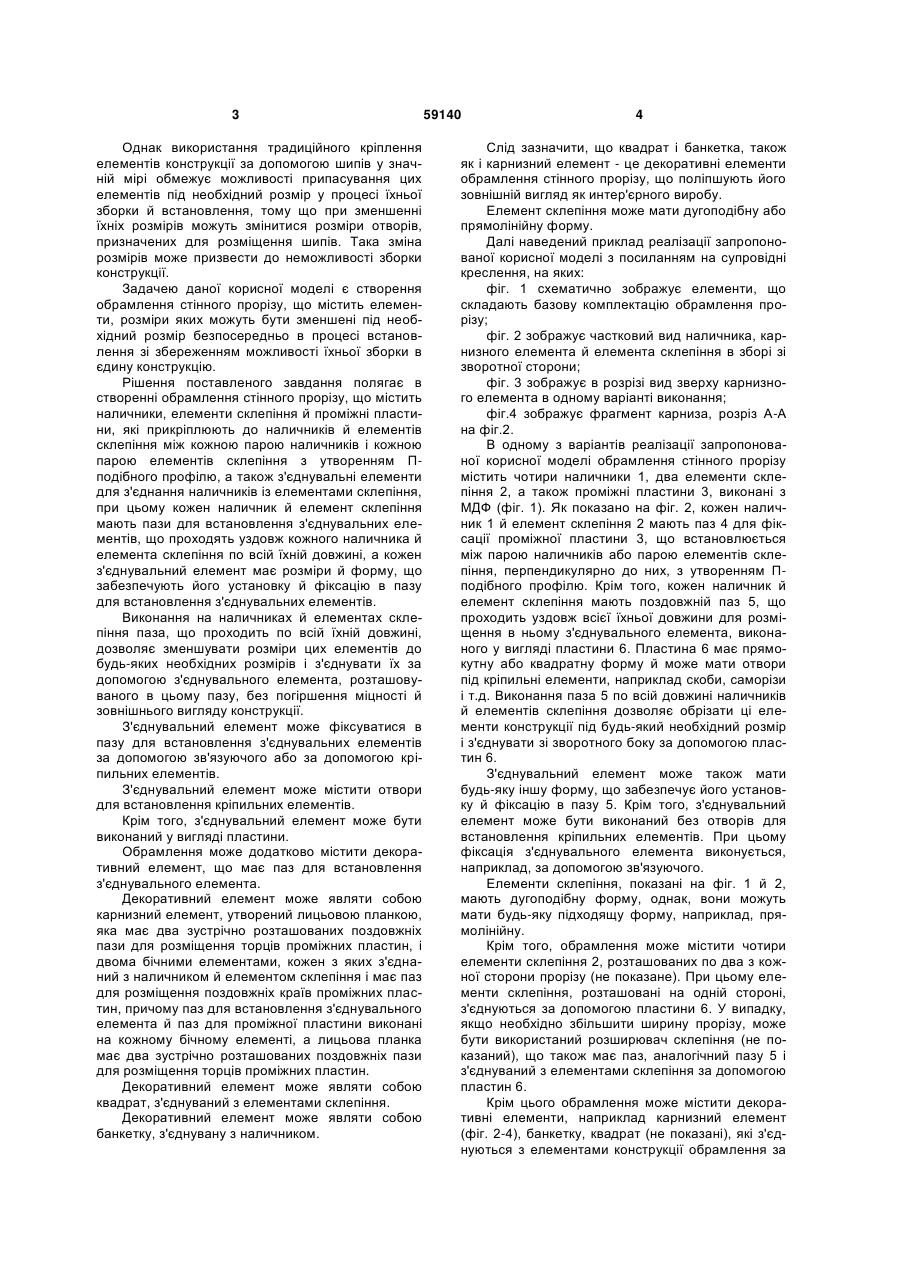

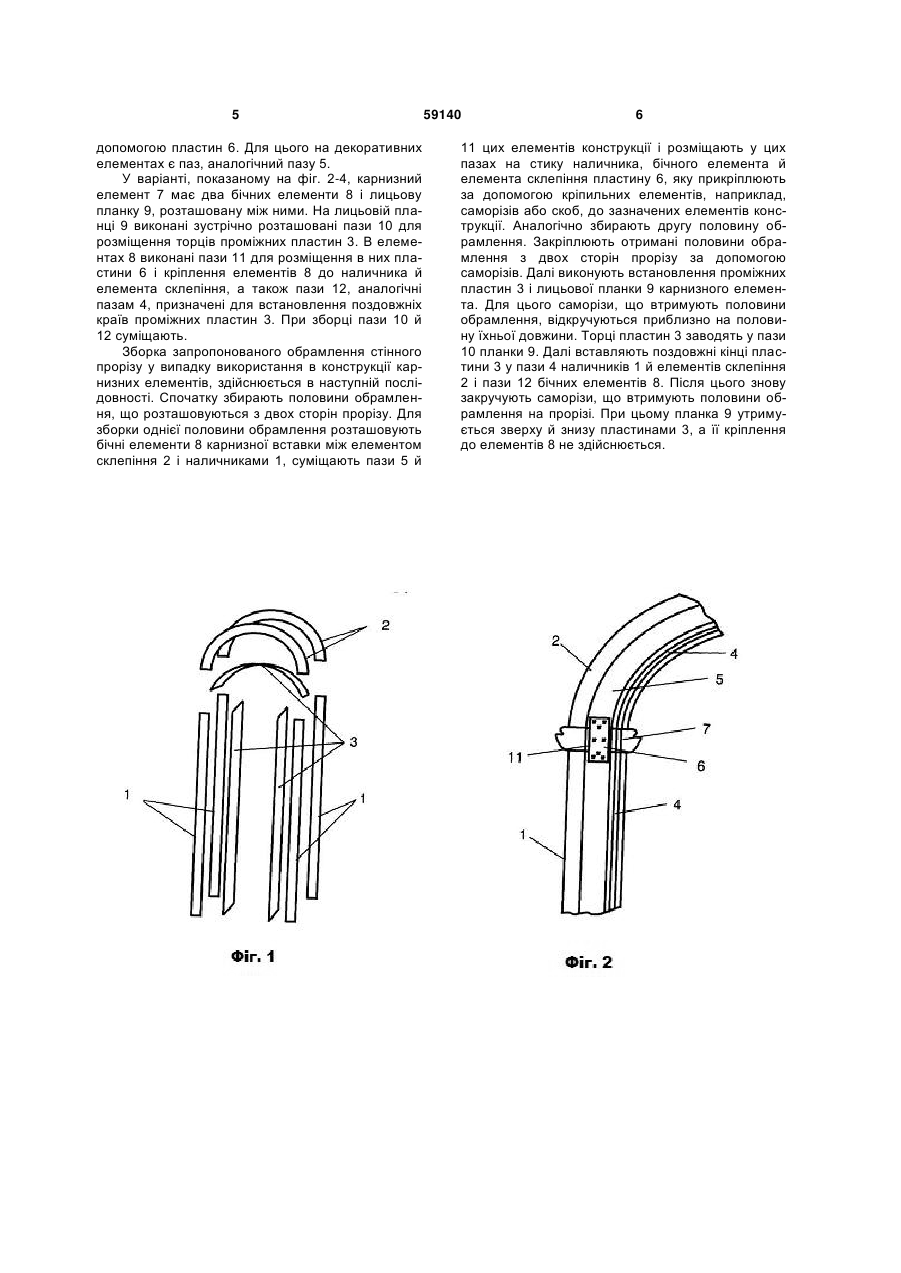

1. Обрамлення стінного прорізу, що містить наличники, елементи склепіння й проміжні пластини, прикріплювані до наличників й елементів склепіння між кожною парою наличників і кожною парою елементів склепіння з утворенням Пподібного профілю, а також з'єднувальні елементи для з'єднання наличників із елементами склепіння, яке відрізняється тим, що кожен наличник і елемент склепіння має пази для встановлення з'єднувальних елементів, які проходять уздовж кожного наличника й елемента склепіння по всій їхній довжині, а кожен з'єднувальний елемент має розміри й форму, що забезпечують його установку й фіксацію в пазу для встановлення з'єднувальних елементів. 2. Обрамлення за п. 1, яке відрізняється тим, що з'єднувальний елемент фіксується в пазу для встановлення з'єднувальних елементів за допомогою зв'язуючого. 3. Обрамлення за п. 1, яке відрізняється тим, що з'єднувальний елемент фіксується в пазу для встановлення з'єднувальних елементів за допомогою кріпильних елементів. U 2 (19) 1 3 Однак використання традиційного кріплення елементів конструкції за допомогою шипів у значній мірі обмежує можливості припасування цих елементів під необхідний розмір у процесі їхньої зборки й встановлення, тому що при зменшенні їхніх розмірів можуть змінитися розміри отворів, призначених для розміщення шипів. Така зміна розмірів може призвести до неможливості зборки конструкції. Задачею даної корисної моделі є створення обрамлення стінного прорізу, що містить елементи, розміри яких можуть бути зменшені під необхідний розмір безпосередньо в процесі встановлення зі збереженням можливості їхньої зборки в єдину конструкцію. Рішення поставленого завдання полягає в створенні обрамлення стінного прорізу, що містить наличники, елементи склепіння й проміжні пластини, які прикріплюють до наличників й елементів склепіння між кожною парою наличників і кожною парою елементів склепіння з утворенням Пподібного профілю, а також з'єднувальні елементи для з'єднання наличників із елементами склепіння, при цьому кожен наличник й елемент склепіння мають пази для встановлення з'єднувальних елементів, що проходять уздовж кожного наличника й елемента склепіння по всій їхній довжині, а кожен з'єднувальний елемент має розміри й форму, що забезпечують його установку й фіксацію в пазу для встановлення з'єднувальних елементів. Виконання на наличниках й елементах склепіння паза, що проходить по всій їхній довжині, дозволяє зменшувати розміри цих елементів до будь-яких необхідних розмірів і з'єднувати їх за допомогою з'єднувального елемента, розташовуваного в цьому пазу, без погіршення міцності й зовнішнього вигляду конструкції. З'єднувальний елемент може фіксуватися в пазу для встановлення з'єднувальних елементів за допомогою зв'язуючого або за допомогою кріпильних елементів. З'єднувальний елемент може містити отвори для встановлення кріпильних елементів. Крім того, з'єднувальний елемент може бути виконаний у вигляді пластини. Обрамлення може додатково містити декоративний елемент, що має паз для встановлення з'єднувального елемента. Декоративний елемент може являти собою карнизний елемент, утворений лицьовою планкою, яка має два зустрічно розташованих поздовжніх пази для розміщення торців проміжних пластин, і двома бічними елементами, кожен з яких з'єднаний з наличником й елементом склепіння і має паз для розміщення поздовжніх країв проміжних пластин, причому паз для встановлення з'єднувального елемента й паз для проміжної пластини виконані на кожному бічному елементі, а лицьова планка має два зустрічно розташованих поздовжніх пази для розміщення торців проміжних пластин. Декоративний елемент може являти собою квадрат, з'єднуваний з елементами склепіння. Декоративний елемент може являти собою банкетку, з'єднувану з наличником. 59140 4 Слід зазначити, що квадрат і банкетка, також як і карнизний елемент - це декоративні елементи обрамлення стінного прорізу, що поліпшують його зовнішній вигляд як интер'єрного виробу. Елемент склепіння може мати дугоподібну або прямолінійну форму. Далі наведений приклад реалізації запропонованої корисної моделі з посиланням на супровідні креслення, на яких: фіг. 1 схематично зображує елементи, що складають базову комплектацію обрамлення прорізу; фіг. 2 зображує частковий вид наличника, карнизного елемента й елемента склепіння в зборі зі зворотної сторони; фіг. 3 зображує в розрізі вид зверху карнизного елемента в одному варіанті виконання; фіг.4 зображує фрагмент карниза, розріз А-А на фіг.2. В одному з варіантів реалізації запропонованої корисної моделі обрамлення стінного прорізу містить чотири наличники 1, два елементи склепіння 2, а також проміжні пластини 3, виконані з МДФ (фіг. 1). Як показано на фіг. 2, кожен наличник 1 й елемент склепіння 2 мають паз 4 для фіксації проміжної пластини 3, що встановлюється між парою наличників або парою елементів склепіння, перпендикулярно до них, з утворенням Пподібного профілю. Крім того, кожен наличник й елемент склепіння мають поздовжній паз 5, що проходить уздовж всієї їхньої довжини для розміщення в ньому з'єднувального елемента, виконаного у вигляді пластини 6. Пластина 6 має прямокутну або квадратну форму й може мати отвори під кріпильні елементи, наприклад скоби, саморізи і т.д. Виконання паза 5 по всій довжині наличників й елементів склепіння дозволяє обрізати ці елементи конструкції під будь-який необхідний розмір і з'єднувати зі зворотного боку за допомогою пластин 6. З'єднувальний елемент може також мати будь-яку іншу форму, що забезпечує його установку й фіксацію в пазу 5. Крім того, з'єднувальний елемент може бути виконаний без отворів для встановлення кріпильних елементів. При цьому фіксація з'єднувального елемента виконується, наприклад, за допомогою зв'язуючого. Елементи склепіння, показані на фіг. 1 й 2, мають дугоподібну форму, однак, вони можуть мати будь-яку підходящу форму, наприклад, прямолінійну. Крім того, обрамлення може містити чотири елементи склепіння 2, розташованих по два з кожної сторони прорізу (не показане). При цьому елементи склепіння, розташовані на одній стороні, з'єднуються за допомогою пластини 6. У випадку, якщо необхідно збільшити ширину прорізу, може бути використаний розширювач склепіння (не показаний), що також має паз, аналогічний пазу 5 і з'єднуваний з елементами склепіння за допомогою пластин 6. Крім цього обрамлення може містити декоративні елементи, наприклад карнизний елемент (фіг. 2-4), банкетку, квадрат (не показані), які з'єднуються з елементами конструкції обрамлення за 5 допомогою пластин 6. Для цього на декоративних елементах є паз, аналогічний пазу 5. У варіанті, показаному на фіг. 2-4, карнизний елемент 7 має два бічних елементи 8 і лицьову планку 9, розташовану між ними. На лицьовій планці 9 виконані зустрічно розташовані пази 10 для розміщення торців проміжних пластин 3. В елементах 8 виконані пази 11 для розміщення в них пластини 6 і кріплення елементів 8 до наличника й елемента склепіння, а також пази 12, аналогічні пазам 4, призначені для встановлення поздовжніх країв проміжних пластин 3. При зборці пази 10 й 12 суміщають. Зборка запропонованого обрамлення стінного прорізу у випадку використання в конструкції карнизних елементів, здійснюється в наступній послідовності. Спочатку збирають половини обрамлення, що розташовуються з двох сторін прорізу. Для зборки однієї половини обрамлення розташовують бічні елементи 8 карнизної вставки між елементом склепіння 2 і наличниками 1, суміщають пази 5 й 59140 6 11 цих елементів конструкції і розміщають у цих пазах на стику наличника, бічного елемента й елемента склепіння пластину 6, яку прикріплюють за допомогою кріпильних елементів, наприклад, саморізів або скоб, до зазначених елементів конструкції. Аналогічно збирають другу половину обрамлення. Закріплюють отримані половини обрамлення з двох сторін прорізу за допомогою саморізів. Далі виконують встановлення проміжних пластин 3 і лицьової планки 9 карнизного елемента. Для цього саморізи, що втримують половини обрамлення, відкручуються приблизно на половину їхньої довжини. Торці пластин 3 заводять у пази 10 планки 9. Далі вставляють поздовжні кінці пластини 3 у пази 4 наличників 1 й елементів склепіння 2 і пази 12 бічних елементів 8. Після цього знову закручують саморізи, що втримують половини обрамлення на прорізі. При цьому планка 9 утримується зверху й знизу пластинами 3, а її кріплення до елементів 8 не здійснюється. 7 Комп’ютерна верстка Мацело В. 59140 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
