Пристрій для збирання та знищення комах

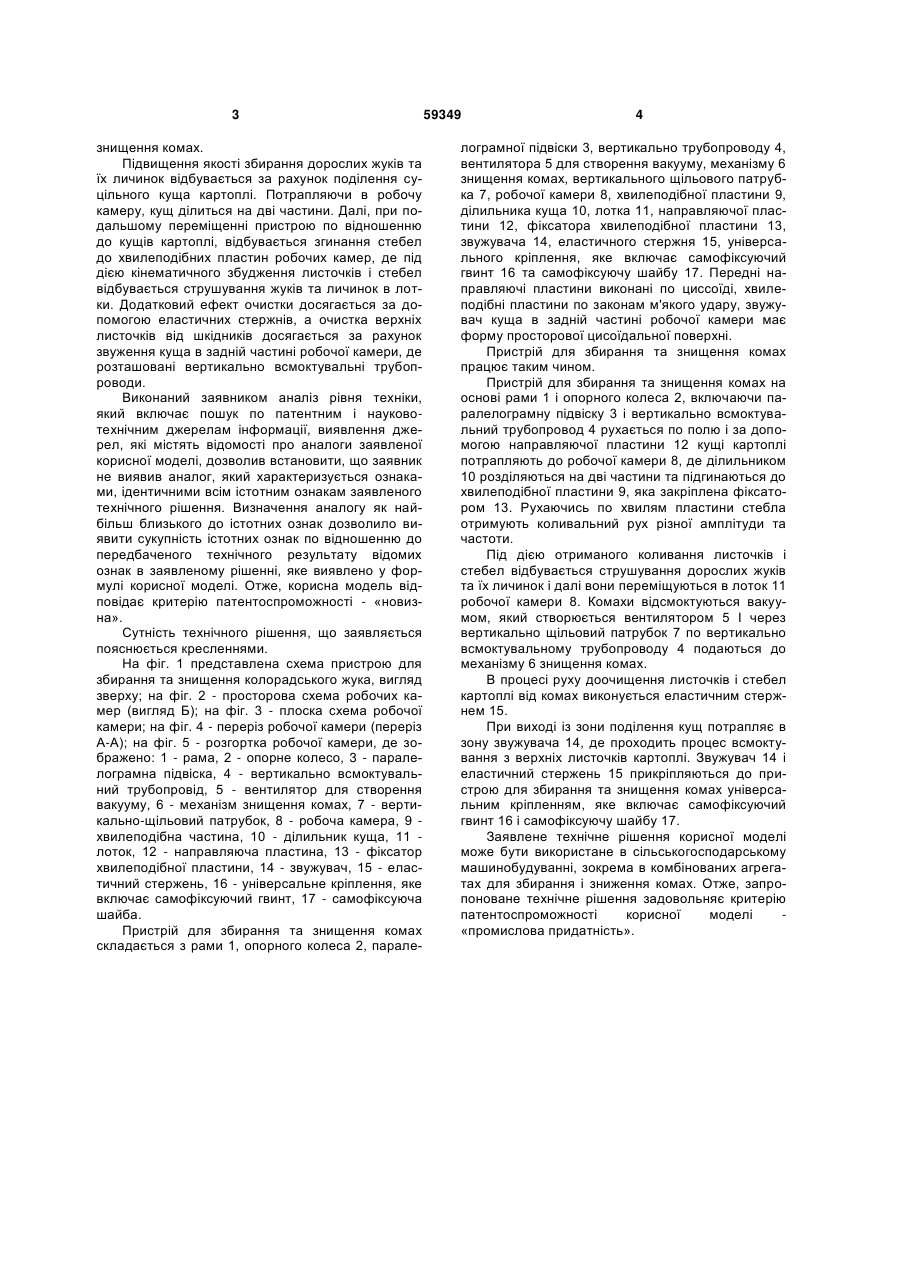

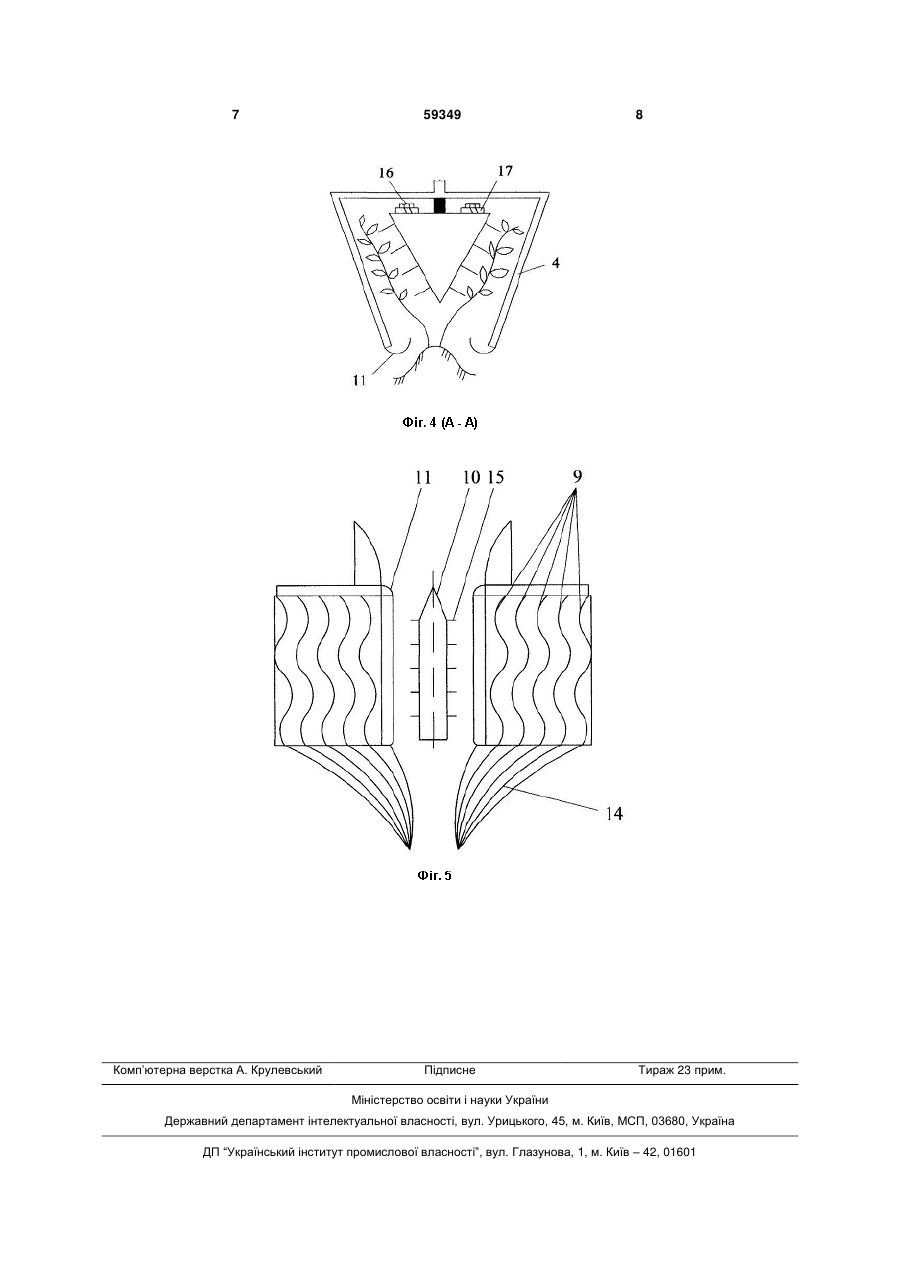

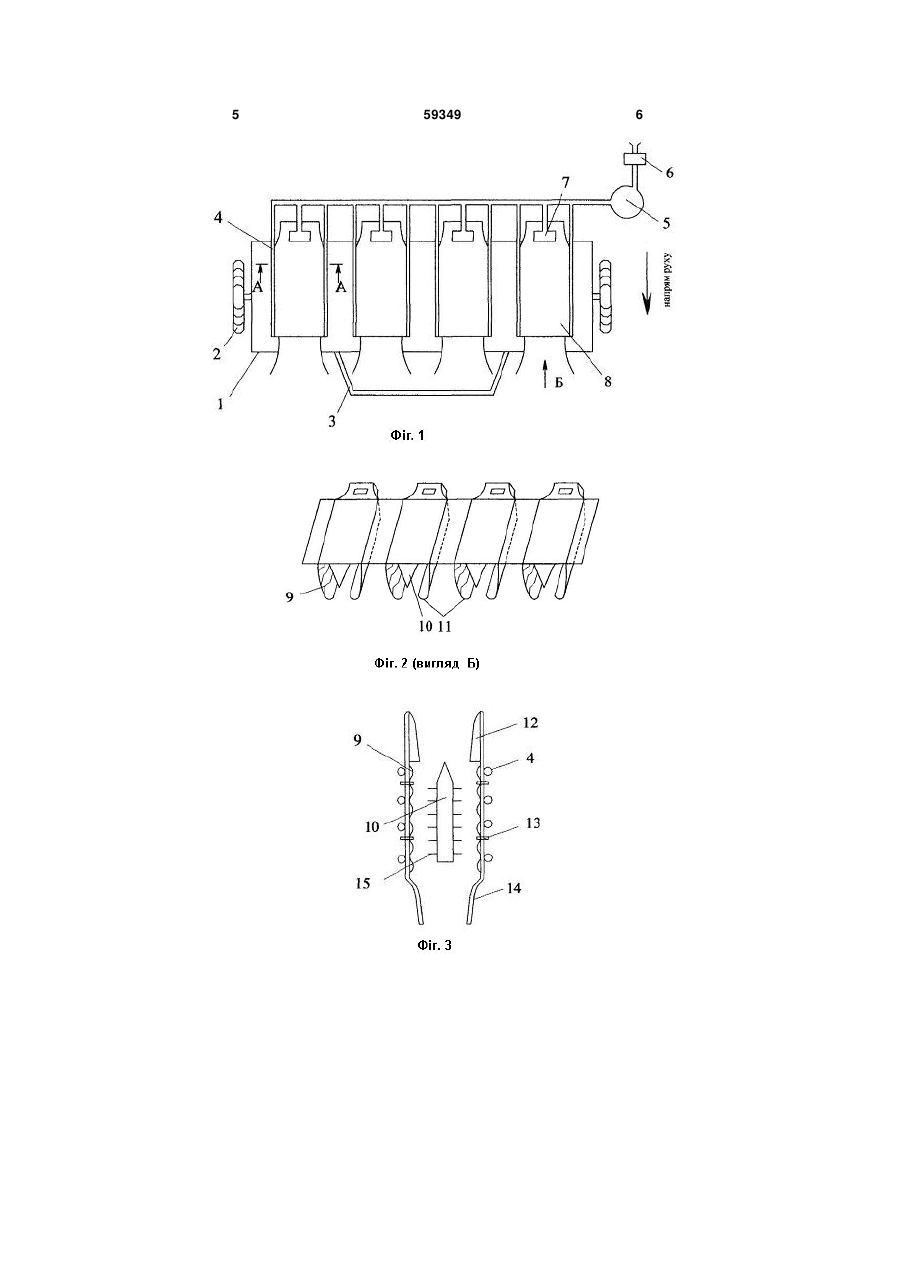

Пристрій для збирання та знищення комах, 3 знищення комах. Підвищення якості збирання дорослих жуків та їх личинок відбувається за рахунок поділення суцільного куща картоплі. Потрапляючи в робочу камеру, кущ ділиться на дві частини. Далі, при подальшому переміщенні пристрою по відношенню до кущів картоплі, відбувається згинання стебел до хвилеподібних пластин робочих камер, де під дією кінематичного збудження листочків і стебел відбувається струшування жуків та личинок в лотки. Додатковий ефект очистки досягається за допомогою еластичних стержнів, а очистка верхніх листочків від шкідників досягається за рахунок звуження куща в задній частині робочої камери, де розташовані вертикально всмоктувальні трубопроводи. Виконаний заявником аналіз рівня техніки, який включає пошук по патентним і науковотехнічним джерелам інформації, виявлення джерел, які містять відомості про аналоги заявленої корисної моделі, дозволив встановити, що заявник не виявив аналог, який характеризується ознаками, ідентичними всім істотним ознакам заявленого технічного рішення. Визначення аналогу як найбільш близького до істотних ознак дозволило виявити сукупність істотних ознак по відношенню до передбаченого технічного результату відомих ознак в заявленому рішенні, яке виявлено у формулі корисної моделі. Отже, корисна модель відповідає критерію патентоспроможності - «новизна». Сутність технічного рішення, що заявляється пояснюється кресленнями. На фіг. 1 представлена схема пристрою для збирання та знищення колорадського жука, вигляд зверху; на фіг. 2 - просторова схема робочих камер (вигляд Б); на фіг. 3 - плоска схема робочої камери; на фіг. 4 - переріз робочої камери (переріз А-А); на фіг. 5 - розгортка робочої камери, де зображено: 1 - рама, 2 - опорне колесо, 3 - паралелограмна підвіска, 4 - вертикально всмоктувальний трубопровід, 5 - вентилятор для створення вакууму, 6 - механізм знищення комах, 7 - вертикально-щільовий патрубок, 8 - робоча камера, 9 хвилеподібна частина, 10 - ділильник куща, 11 лоток, 12 - направляюча пластина, 13 - фіксатор хвилеподібної пластини, 14 - звужувач, 15 - еластичний стержень, 16 - універсальне кріплення, яке включає самофіксуючий гвинт, 17 - самофіксуюча шайба. Пристрій для збирання та знищення комах складається з рами 1, опорного колеса 2, парале 59349 4 лограмної підвіски 3, вертикально трубопроводу 4, вентилятора 5 для створення вакууму, механізму 6 знищення комах, вертикального щільового патрубка 7, робочої камери 8, хвилеподібної пластини 9, ділильника куща 10, лотка 11, направляючої пластини 12, фіксатора хвилеподібної пластини 13, звужувача 14, еластичного стержня 15, універсального кріплення, яке включає самофіксуючий гвинт 16 та самофіксуючу шайбу 17. Передні направляючі пластини виконані по циссоїді, хвилеподібні пластини по законам м'якого удару, звужувач куща в задній частині робочої камери має форму просторової цисоїдальної поверхні. Пристрій для збирання та знищення комах працює таким чином. Пристрій для збирання та знищення комах на основі рами 1 і опорного колеса 2, включаючи паралелограмну підвіску 3 і вертикально всмоктувальний трубопровод 4 рухається по полю і за допомогою направляючої пластини 12 кущі картоплі потрапляють до робочої камери 8, де ділильником 10 розділяються на дві частини та підгинаються до хвилеподібної пластини 9, яка закріплена фіксатором 13. Рухаючись по хвилям пластини стебла отримують коливальний рух різної амплітуди та частоти. Під дією отриманого коливання листочків і стебел відбувається струшування дорослих жуків та їх личинок і далі вони переміщуються в лоток 11 робочої камери 8. Комахи відсмоктуються вакуумом, який створюється вентилятором 5 І через вертикально щільовий патрубок 7 по вертикально всмоктувальному трубопроводу 4 подаються до механізму 6 знищення комах. В процесі руху доочищення листочків і стебел картоплі від комах виконується еластичним стержнем 15. При виході із зони поділення кущ потрапляє в зону звужувача 14, де проходить процес всмоктування з верхніх листочків картоплі. Звужувач 14 і еластичний стержень 15 прикріпляються до пристрою для збирання та знищення комах універсальним кріпленням, яке включає самофіксуючий гвинт 16 і самофіксуючу шайбу 17. Заявлене технічне рішення корисної моделі може бути використане в сільськогосподарському машинобудуванні, зокрема в комбінованих агрегатах для збирання і зниження комах. Отже, запропоноване технічне рішення задовольняє критерію патентоспроможності корисної моделі «промислова придатність». 5 59349 6 7 Комп’ютерна верстка А. Крулевський 59349 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
