Пристрій для зчитування магнітного запису з промислових конструкцій

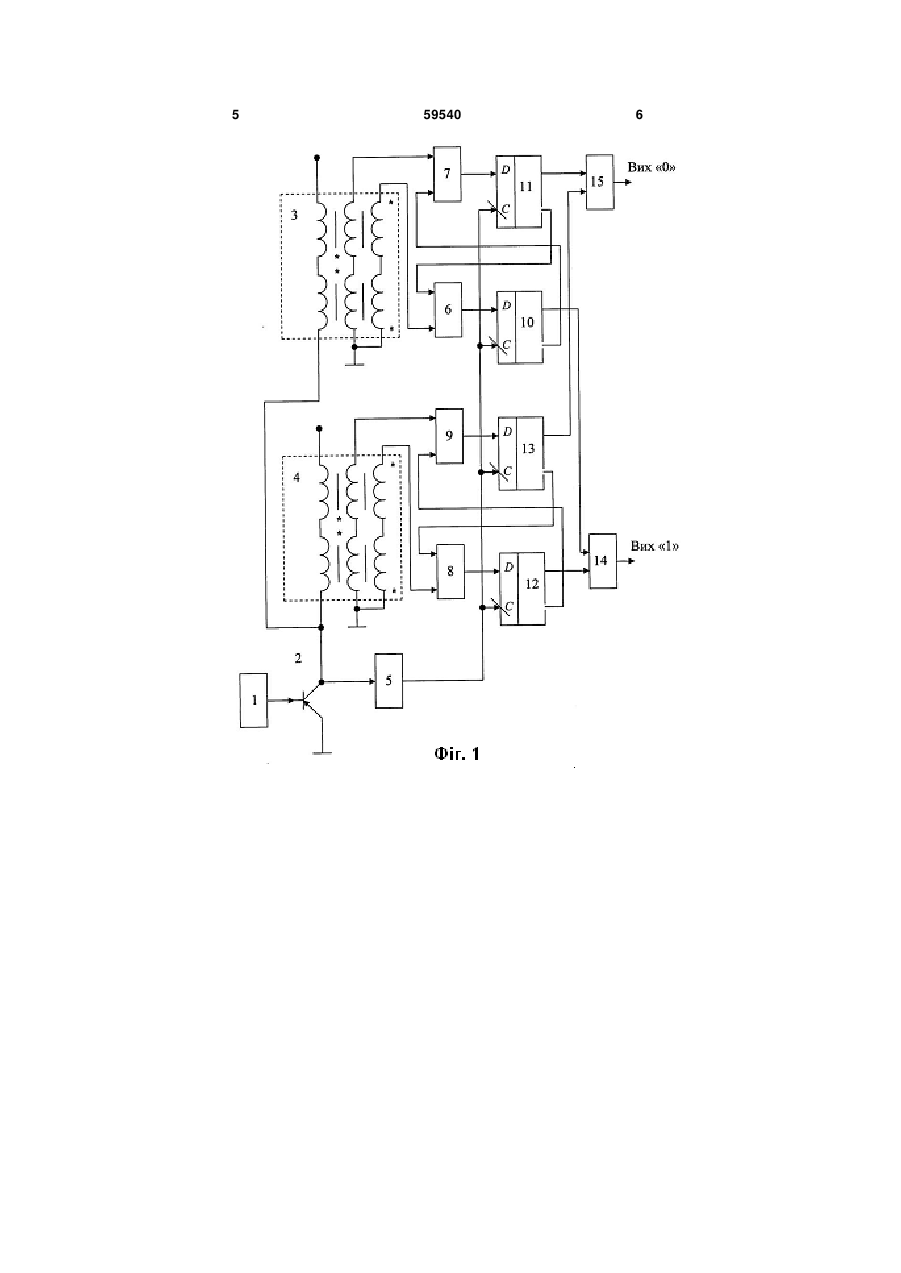

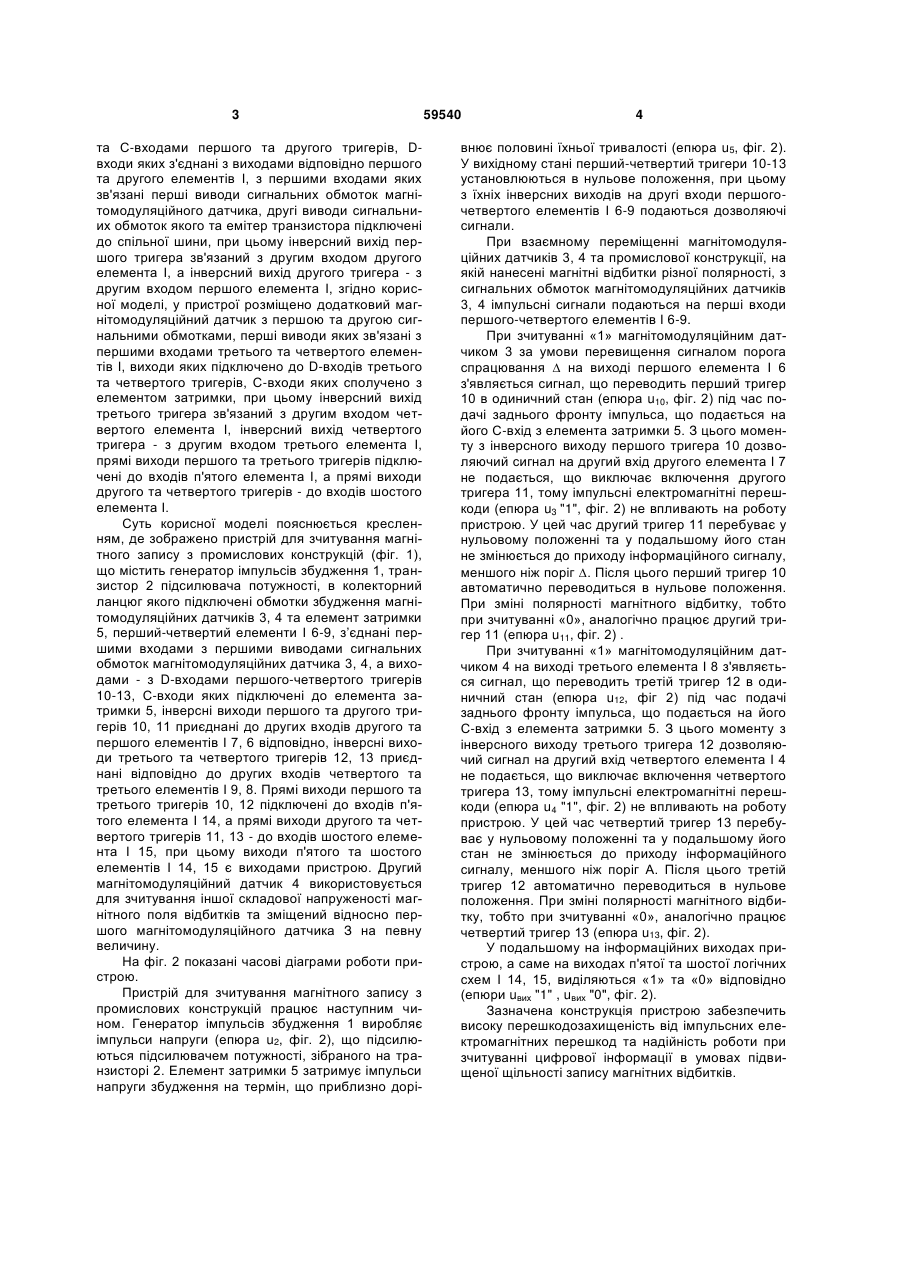

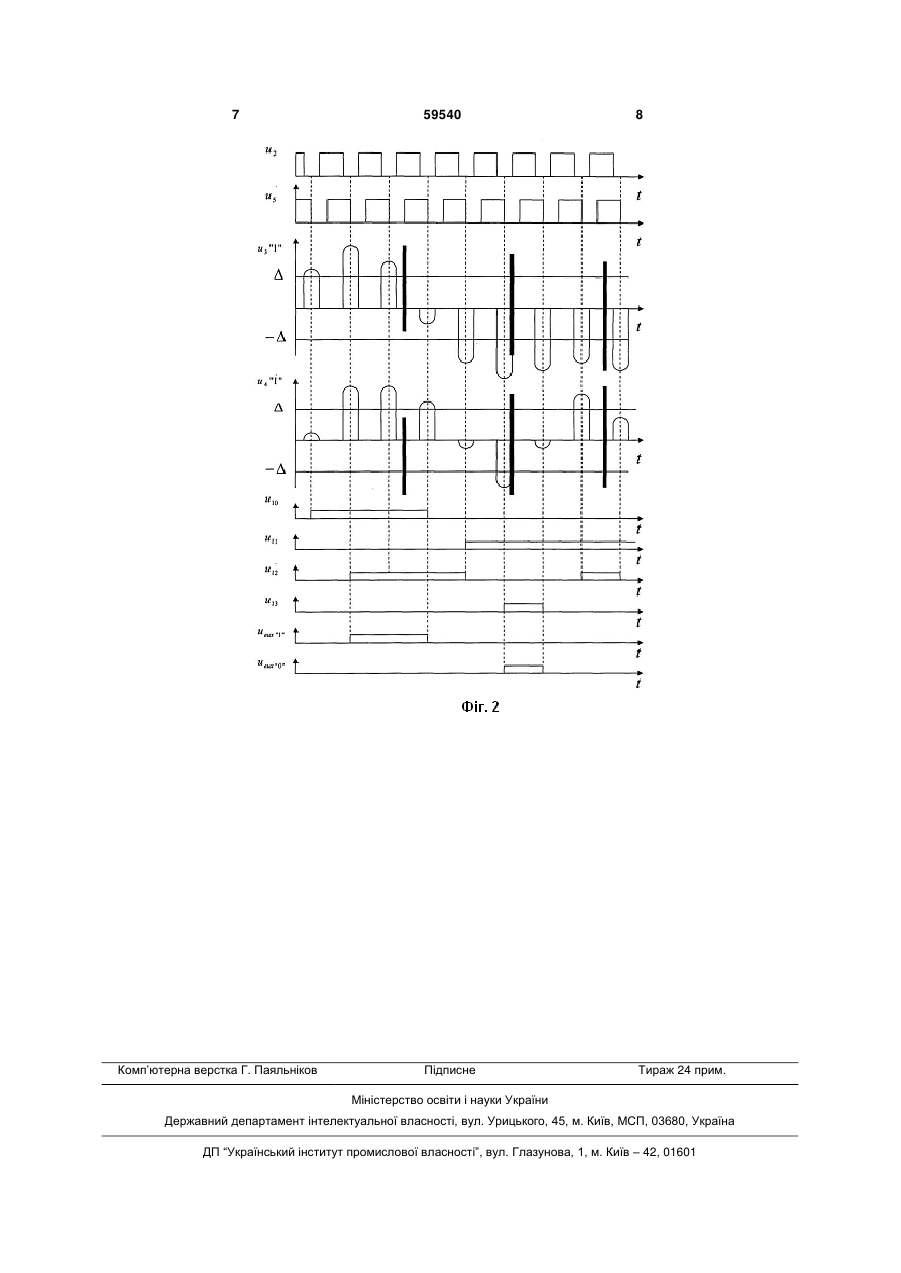

Пристрій для зчитування магнітного запису з промислових конструкції, що містить магнітомодуляційний датчик з першою та другою сигнальними обмотками, обмотка збудження якого включена між шиною живлення та колектором транзистора, ланцюг бази якого з'єднаний з виходом генератора імпульсів, перший та другий тригери, елемент затримки, підключений між колектором транзистора та С-входами першого та другого тригерів, Dвходи яких з'єднані з виходами відповідно першого та другого елементів І, з першими входами яких зв'язані перші виводи сигнальних обмоток магні 3 та С-входами першого та другого тригерів, Dвходи яких з'єднані з виходами відповідно першого та другого елементів І, з першими входами яких зв'язані перші виводи сигнальних обмоток магнітомодуляційного датчика, другі виводи сигнальниих обмоток якого та емітер транзистора підключені до спільної шини, при цьому інверсний вихід першого тригера зв'язаний з другим входом другого елемента І, а інверсний вихід другого тригера - з другим входом першого елемента І, згідно корисної моделі, у пристрої розміщено додатковий магнітомодуляційний датчик з першою та другою сигнальними обмотками, перші виводи яких зв'язані з першими входами третього та четвертого елементів І, виходи яких підключено до D-входів третього та четвертого тригерів, С-входи яких сполучено з елементом затримки, при цьому інверсний вихід третього тригера зв'язаний з другим входом четвертого елемента І, інверсний вихід четвертого тригера - з другим входом третього елемента І, прямі виходи першого та третього тригерів підключені до входів п'ятого елемента І, а прямі виходи другого та четвертого тригерів - до входів шостого елемента І. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування магнітного запису з промислових конструкцій (фіг. 1), що містить генератор імпульсів збудження 1, транзистор 2 підсилювача потужності, в колекторний ланцюг якого підключені обмотки збудження магнітомодуляційних датчиків 3, 4 та елемент затримки 5, перший-четвертий елементи І 6-9, з’єднані першими входами з першими виводами сигнальних обмоток магнітомодуляційних датчика 3, 4, а виходами - з D-входами першого-четвертого тригерів 10-13, С-входи яких підключені до елемента затримки 5, інверсні виходи першого та другого тригерів 10, 11 приєднані до других входів другого та першого елементів І 7, 6 відповідно, інверсні виходи третього та четвертого тригерів 12, 13 приєднані відповідно до других входів четвертого та третього елементів І 9, 8. Прямі виходи першого та третього тригерів 10, 12 підключені до входів п'ятого елемента І 14, а прямі виходи другого та четвертого тригерів 11, 13 - до входів шостого елемента І 15, при цьому виходи п'ятого та шостого елементів І 14, 15 є виходами пристрою. Другий магнітомодуляційний датчик 4 використовується для зчитування іншої складової напруженості магнітного поля відбитків та зміщений відносно першого магнітомодуляційного датчика З на певну величину. На фіг. 2 показані часові діаграми роботи пристрою. Пристрій для зчитування магнітного запису з промислових конструкцій працює наступним чином. Генератор імпульсів збудження 1 виробляє імпульси напруги (епюра u2, фіг. 2), що підсилюються підсилювачем потужності, зібраного на транзисторі 2. Елемент затримки 5 затримує імпульси напруги збудження на термін, що приблизно дорі 59540 4 внює половині їхньої тривалості (епюра u5, фіг. 2). У вихідному стані перший-четвертий тригери 10-13 установлюються в нульове положення, при цьому з їхніх інверсних виходів на другі входи першогочетвертого елементів І 6-9 подаються дозволяючі сигнали. При взаємному переміщенні магнітомодуляційних датчиків 3, 4 та промислової конструкції, на якій нанесені магнітні відбитки різної полярності, з сигнальних обмоток магнітомодуляційних датчиків 3, 4 імпульсні сигнали подаються на перші входи першого-четвертого елементів І 6-9. При зчитуванні «1» магнітомодуляційним датчиком 3 за умови перевищення сигналом порога спрацювання  на виході першого елемента І 6 з'являється сигнал, що переводить перший тригер 10 в одиничний стан (епюра u10, фіг. 2) під час подачі заднього фронту імпульса, що подається на його С-вхід з елемента затримки 5. З цього моменту з інверсного виходу першого тригера 10 дозволяючий сигнал на другий вхід другого елемента І 7 не подається, що виключає включення другого тригера 11, тому імпульсні електромагнітні перешкоди (епюра u3 "1", фіг. 2) не впливають на роботу пристрою. У цей час другий тригер 11 перебуває у нульовому положенні тау подальшому його стан не змінюється до приходу інформаційного сигналу, меншого ніж поріг . Після цього перший тригер 10 автоматично переводиться в нульове положення. При зміні полярності магнітного відбитку, тобто при зчитуванні «0», аналогічно працює другий тригер 11 (епюра u11, фіг. 2) . При зчитуванні «1» магнітомодуляційним датчиком 4 на виході третього елемента І 8 з'являється сигнал, що переводить третій тригер 12 в одиничний стан (епюра u12, фіг 2) під час подачі заднього фронту імпульса, що подається на його С-вхід з елемента затримки 5. З цього моменту з інверсного виходу третього тригера 12 дозволяючий сигнал на другий вхід четвертого елемента І 4 не подається, що виключає включення четвертого тригера 13, тому імпульсні електромагнітні перешкоди (епюра u4 "1", фіг. 2) не впливають на роботу пристрою. У цей час четвертий тригер 13 перебуває у нульовому положенні та у подальшому його стан не змінюється до приходу інформаційного сигналу, меншого ніж поріг А. Після цього третій тригер 12 автоматично переводиться в нульове положення. При зміні полярності магнітного відбитку, тобто при зчитуванні «0», аналогічно працює четвертий тригер 13 (епюра u13, фіг. 2). У подальшому на інформаційних виходах пристрою, а саме на виходах п'ятої та шостої логічних схем І 14, 15, виділяються «1» та «0» відповідно (епюри uвих "1" , uвих "0", фіг. 2). Зазначена конструкція пристрою забезпечить високу перешкодозахищеність від імпульсних електромагнітних перешкод та надійність роботи при зчитуванні цифрової інформації в умовах підвищеної щільності запису магнітних відбитків. 5 59540 6 7 Комп’ютерна верстка Г. Паяльніков 59540 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
