Перетворювач переміщення у код

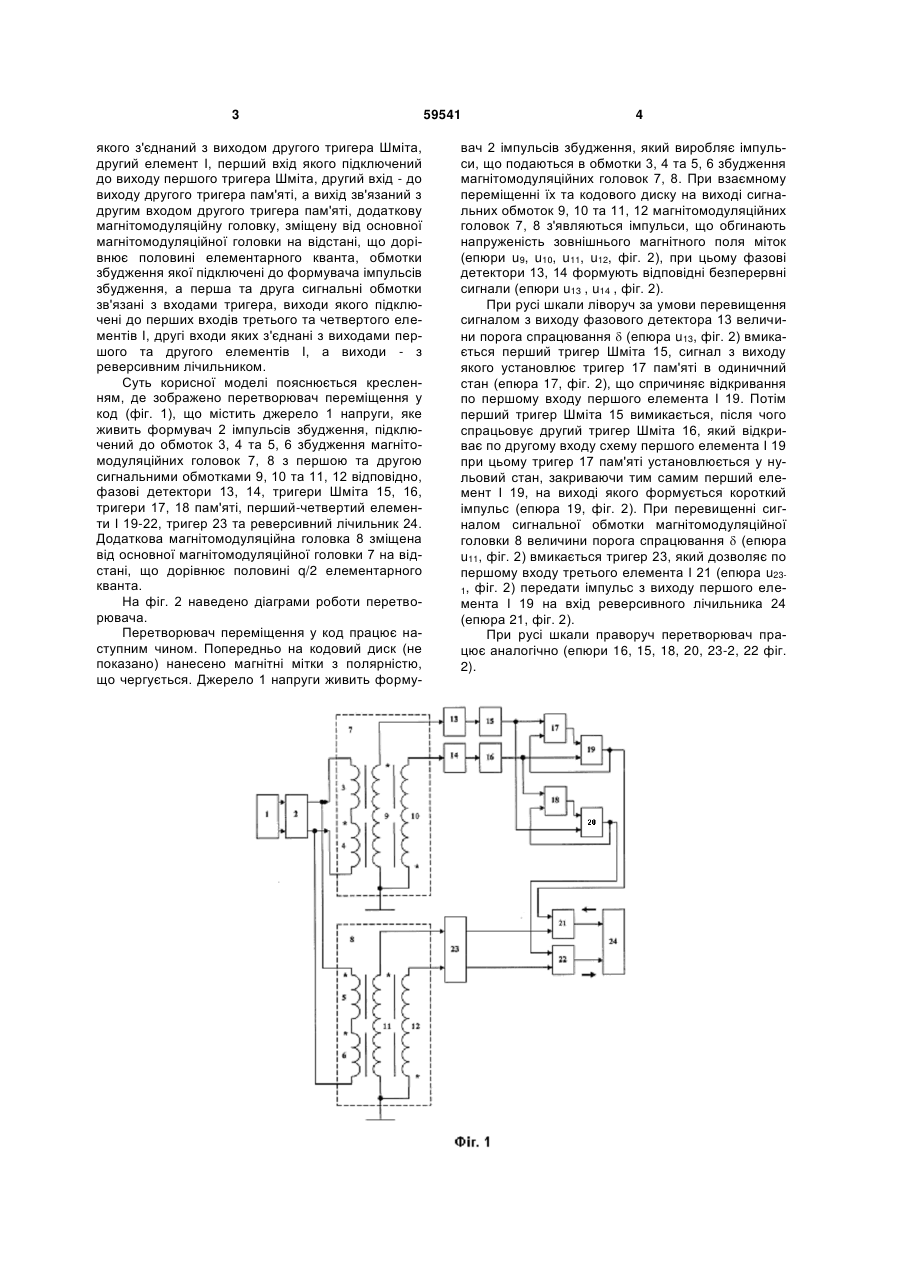

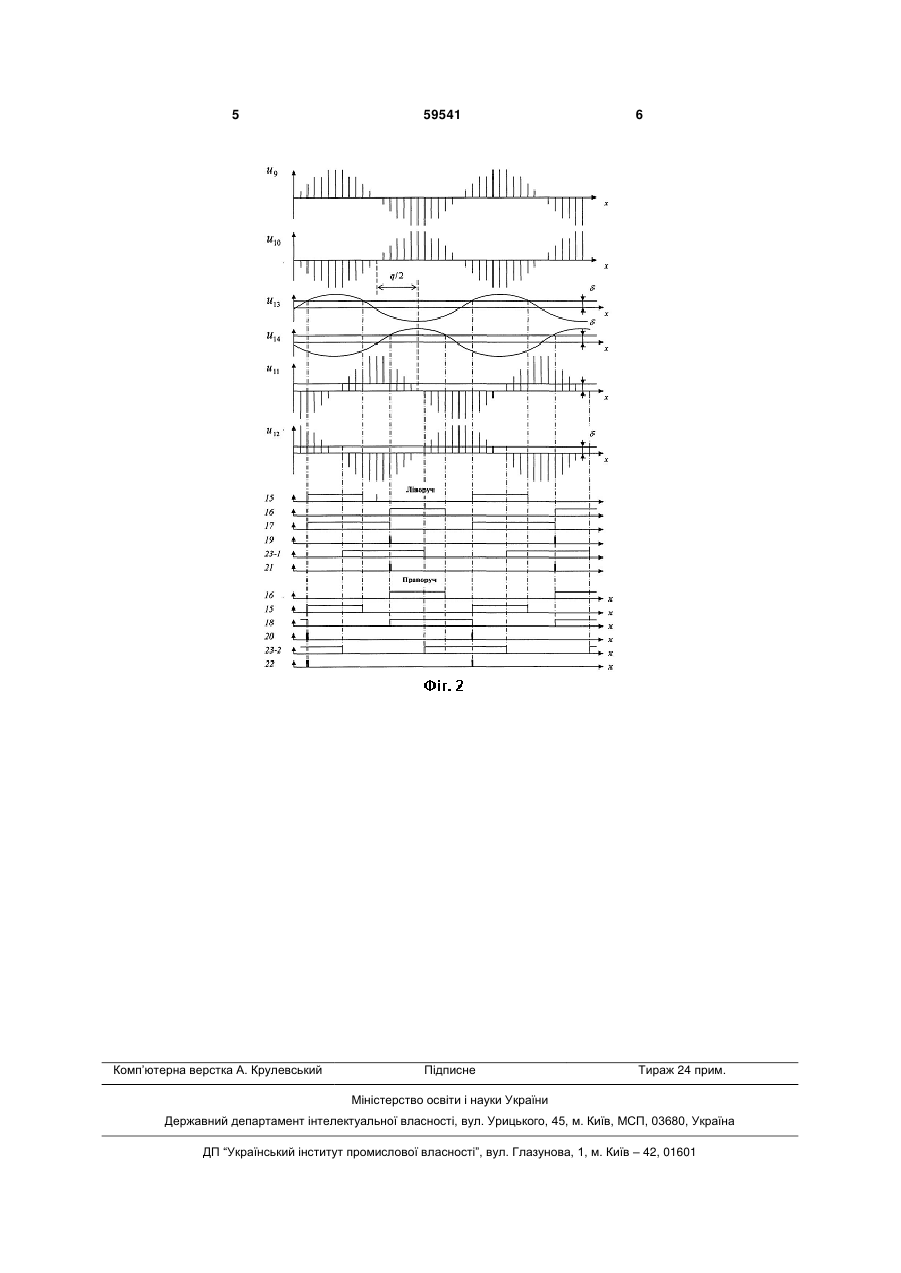

Перетворювач переміщення у код, що містить джерело напруги, підключене до формувача імпульсів збудження, на кодовому диску нанесено магнітні мітки з полярністю, що чергується, магнітомодуляційну головку, розташовану з одного боку кодового диска, обмотки збудження якої підключені до формувача імпульсів збудження, а першу та другу сигнальні обмотки якої зв'язано через фазові детектори з тригерами Шмітта, тригер пам'яті, вхід якого з'єднаний з виходом першого тригера Шмітта, та елемент І, перший вхід якого підключений до виходу другого тригера Шмітта, другий вхід - до 3 якого з'єднаний з виходом другого тригера Шміта, другий елемент І, перший вхід якого підключений до виходу першого тригера Шміта, другий вхід - до виходу другого тригера пам'яті, а вихід зв'язаний з другим входом другого тригера пам'яті, додаткову магнітомодуляційну головку, зміщену від основної магнітомодуляційної головки на відстані, що дорівнює половині елементарного кванта, обмотки збудження якої підключені до формувача імпульсів збудження, а перша та друга сигнальні обмотки зв'язані з входами тригера, виходи якого підключені до перших входів третього та четвертого елементів І, другі входи яких з'єднані з виходами першого та другого елементів І, а виходи - з реверсивним лічильником. Суть корисної моделі пояснюється кресленням, де зображено перетворювач переміщення у код (фіг. 1), що містить джерело 1 напруги, яке живить формувач 2 імпульсів збудження, підключений до обмоток 3, 4 та 5, 6 збудження магнітомодуляційних головок 7, 8 з першою та другою сигнальними обмотками 9, 10 та 11, 12 відповідно, фазові детектори 13, 14, тригери Шміта 15, 16, тригери 17, 18 пам'яті, перший-четвертий елементи І 19-22, тригер 23 та реверсивний лічильник 24. Додаткова магнітомодуляційна головка 8 зміщена від основної магнітомодуляційної головки 7 на відстані, що дорівнює половині q/2 елементарного кванта. На фіг. 2 наведено діаграми роботи перетворювача. Перетворювач переміщення у код працює наступним чином. Попередньо на кодовий диск (не показано) нанесено магнітні мітки з полярністю, що чергується. Джерело 1 напруги живить форму 59541 4 вач 2 імпульсів збудження, який виробляє імпульси, що подаються в обмотки 3, 4 та 5, 6 збудження магнітомодуляційних головок 7, 8. При взаємному переміщенні їх та кодового диску на виході сигнальних обмоток 9, 10 та 11, 12 магнітомодуляційних головок 7, 8 з'являються імпульси, що обгинають напруженість зовнішнього магнітного поля міток (епюри u9, u10, u11, u12, фіг. 2), при цьому фазові детектори 13, 14 формують відповідні безперервні сигнали (епюри u13 , u14 , фіг. 2). При русі шкали ліворуч за умови перевищення сигналом з виходу фазового детектора 13 величини порога спрацювання  (епюра u13, фіг. 2) вмикається перший тригер Шміта 15, сигнал з виходу якого установлює тригер 17 пам'яті в одиничний стан (епюра 17, фіг. 2), що спричиняє відкривання по першому входу першого елемента І 19. Потім перший тригер Шміта 15 вимикається, після чого спрацьовує другий тригер Шміта 16, який відкриває по другому входу схему першого елемента І 19 при цьому тригер 17 пам'яті установлюється у нульовий стан, закриваючи тим самим перший елемент І 19, на виході якого формується короткий імпульс (епюра 19, фіг. 2). При перевищенні сигналом сигнальної обмотки магнітомодуляційної головки 8 величини порога спрацювання  (епюра u11, фіг. 2) вмикається тригер 23, який дозволяє по першому входу третього елемента І 21 (епюра u231, фіг. 2) передати імпульс з виходу першого елемента І 19 на вхід реверсивного лічильника 24 (епюра 21, фіг. 2). При русі шкали праворуч перетворювач працює аналогічно (епюри 16, 15, 18, 20, 23-2, 22 фіг. 2). 5 Комп’ютерна верстка А. Крулевський 59541 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
