Пристрій для зчитування магнітного запису з промислових конструкцій

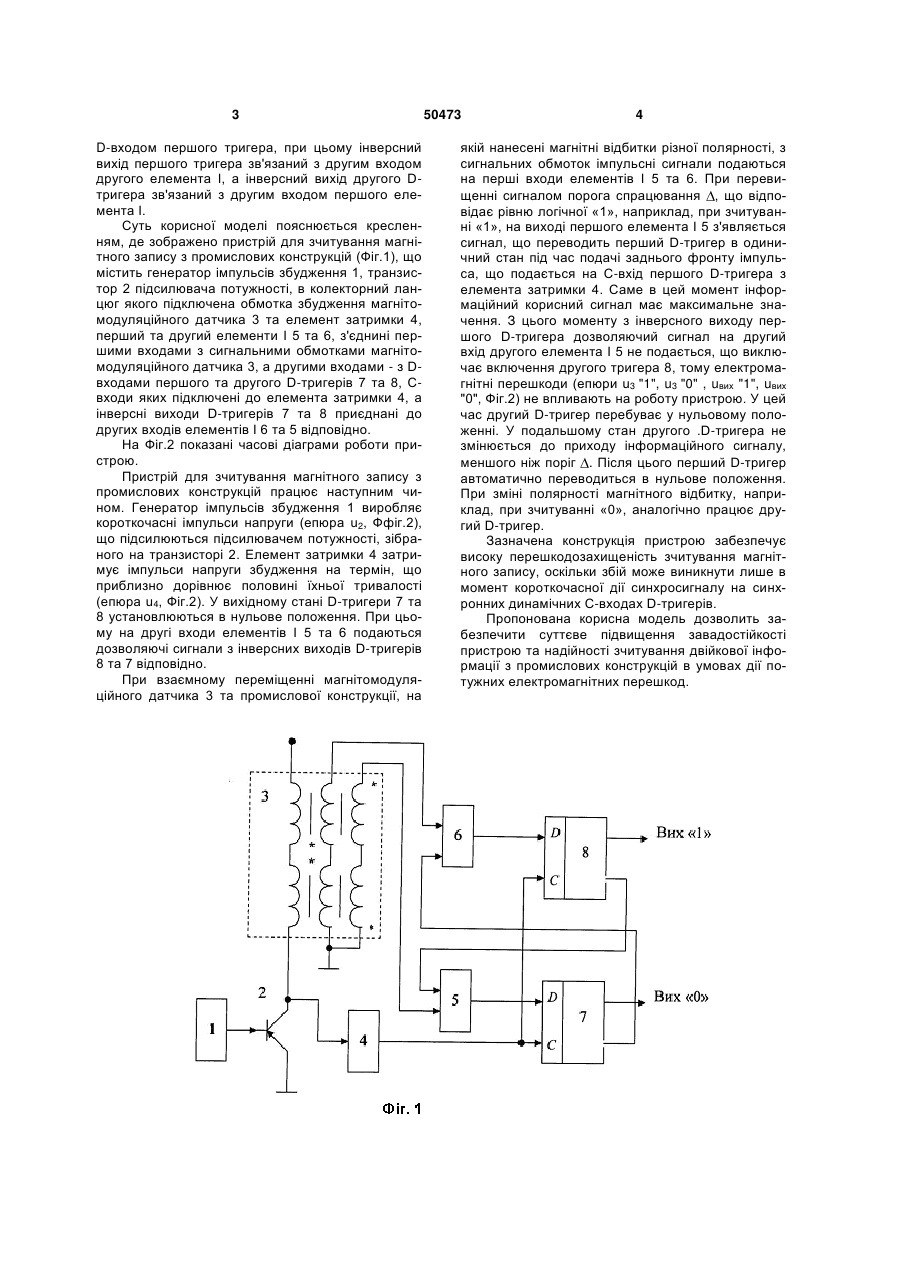

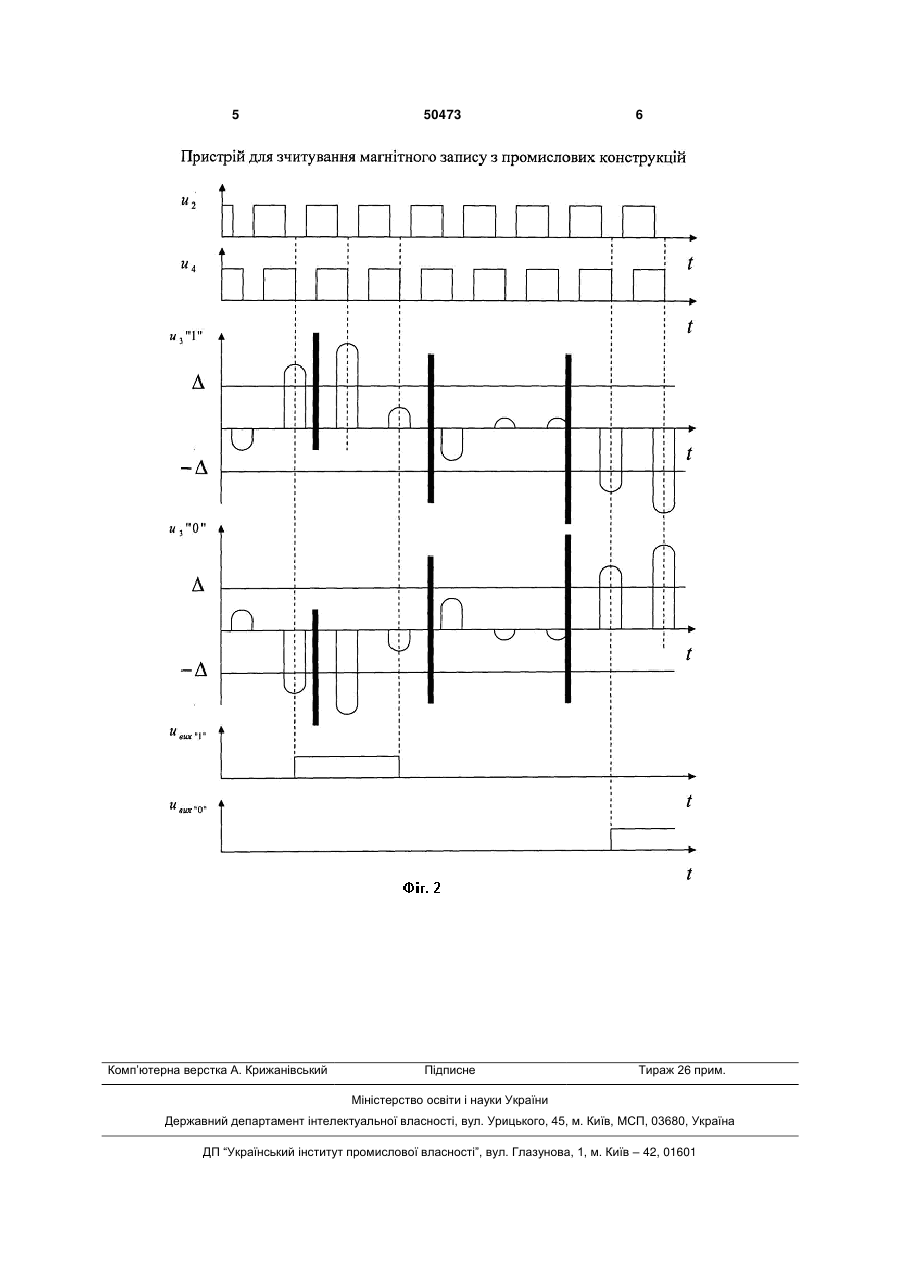

Пристрій для зчитування магнітного запису з промислових конструкцій, що містить магнітомодуляційний датчик з сигнальною обмоткою, обмотка збудження якого включена між шиною живлення та колектором транзистора, ланцюг бази якого з'єднаний з виходом генератора імпульсів, тригер, вихід якого є виходом пристрою, елемент затримки, підключений між колектором транзистора та Свходом тригера, D-вхід якого з'єднаний з першим 3 D-входом першого тригера, при цьому інверсний вихід першого тригера зв'язаний з другим входом другого елемента І, а інверсний вихід другого Dтригера зв'язаний з другим входом першого елемента І. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування магнітного запису з промислових конструкцій (Фіг.1), що містить генератор імпульсів збудження 1, транзистор 2 підсилювача потужності, в колекторний ланцюг якого підключена обмотка збудження магнітомодуляційного датчика 3 та елемент затримки 4, перший та другий елементи І 5 та 6, з'єднині першими входами з сигнальними обмотками магнітомодуляційного датчика 3, а другими входами - з Dвходами першого та другого D-тригерів 7 та 8, Свходи яких підключені до елемента затримки 4, а інверсні виходи D-тригерів 7 та 8 приєднані до других входів елементів І 6 та 5 відповідно. На Фіг.2 показані часові діаграми роботи пристрою. Пристрій для зчитування магнітного запису з промислових конструкцій працює наступним чином. Генератор імпульсів збудження 1 виробляє короткочасні імпульси напруги (епюра u2, Ффіг.2), що підсилюються підсилювачем потужності, зібраного на транзисторі 2. Елемент затримки 4 затримує імпульси напруги збудження на термін, що приблизно дорівнює половині їхньої тривалості (епюра u4, Фіг.2). У вихідному стані D-тригери 7 та 8 установлюються в нульове положення. При цьому на другі входи елементів І 5 та 6 подаються дозволяючі сигнали з інверсних виходів D-тригерів 8 та 7 відповідно. При взаємному переміщенні магнітомодуляційного датчика 3 та промислової конструкції, на 50473 4 якій нанесені магнітні відбитки різної полярності, з сигнальних обмоток імпульсні сигнали подаються на перші входи елементів І 5 та 6. При перевищенні сигналом порога спрацювання , що відповідає рівню логічної «1», наприклад, при зчитуванні «1», на виході першого елемента І 5 з'являється сигнал, що переводить перший D-тригер в одиничний стан під час подачі заднього фронту імпульса, що подається на С-вхід першого D-тригера з елемента затримки 4. Саме в цей момент інформаційний корисний сигнал має максимальне значення. З цього моменту з інверсного виходу першого D-тригера дозволяючий сигнал на другий вхід другого елемента І 5 не подається, що виключає включення другого тригера 8, тому електромагнітні перешкоди (епюри u3 "1", u3 "0" , uвих "1", uвих "0", Фіг.2) не впливають на роботу пристрою. У цей час другий D-тригер перебуває у нульовому положенні. У подальшому стан другого .D-тригера не змінюється до приходу інформаційного сигналу, меншого ніж поріг . Після цього перший D-тригер автоматично переводиться в нульове положення. При зміні полярності магнітного відбитку, наприклад, при зчитуванні «0», аналогічно працює другий D-тригер. Зазначена конструкція пристрою забезпечує високу перешкодозахищеність зчитування магнітного запису, оскільки збій може виникнути лише в момент короткочасної дії синхросигналу на синхронних динамічних С-входах D-тригерів. Пропонована корисна модель дозволить забезпечити суттєве підвищення завадостійкості пристрою та надійності зчитування двійкової інформації з промислових конструкцій в умовах дії потужних електромагнітних перешкод. 5 Комп’ютерна верстка А. Крижанівський 50473 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
