Пристрій для тарування тензометричного елемента лопаті моделі робочого колеса поворотно-лопатевої гідротурбіни

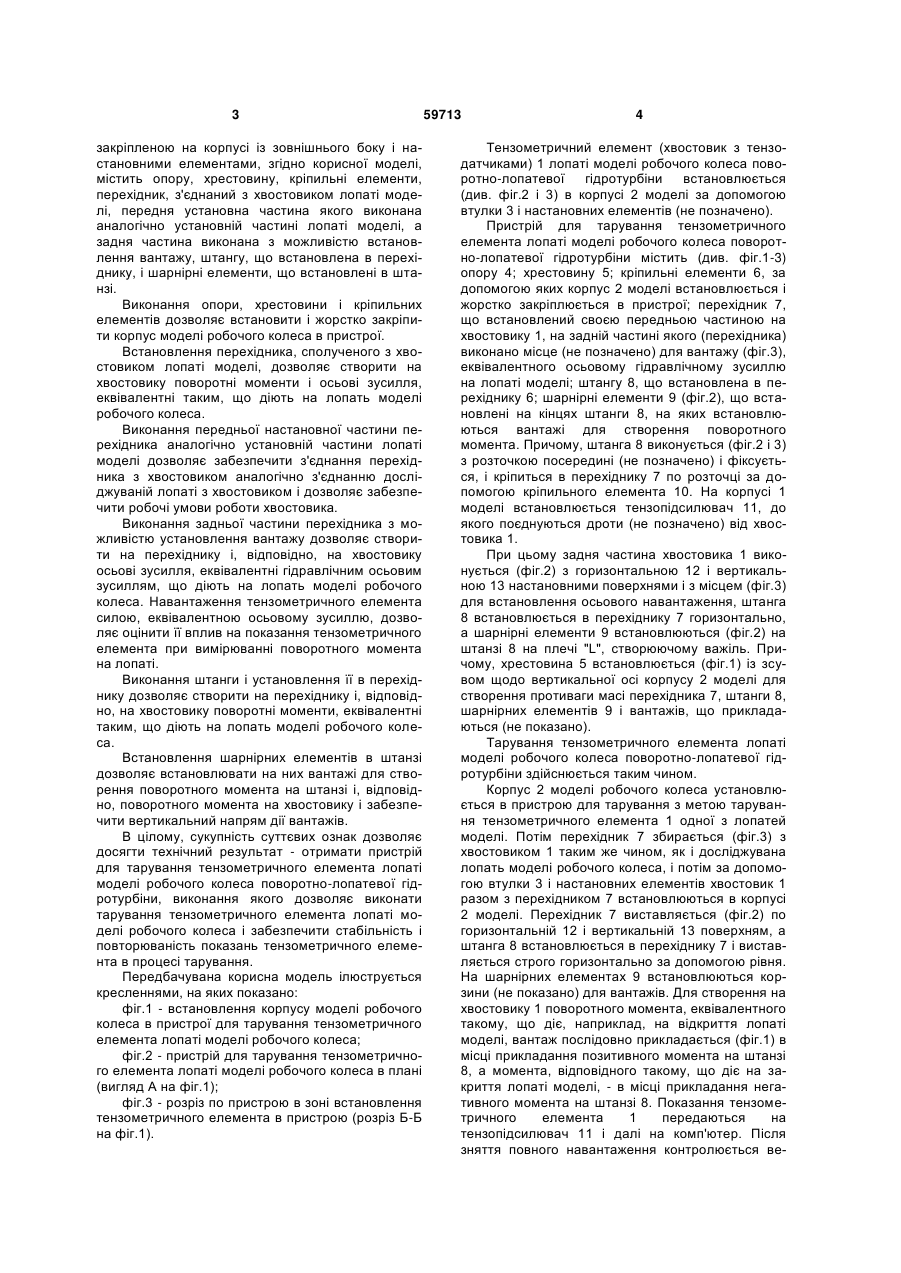

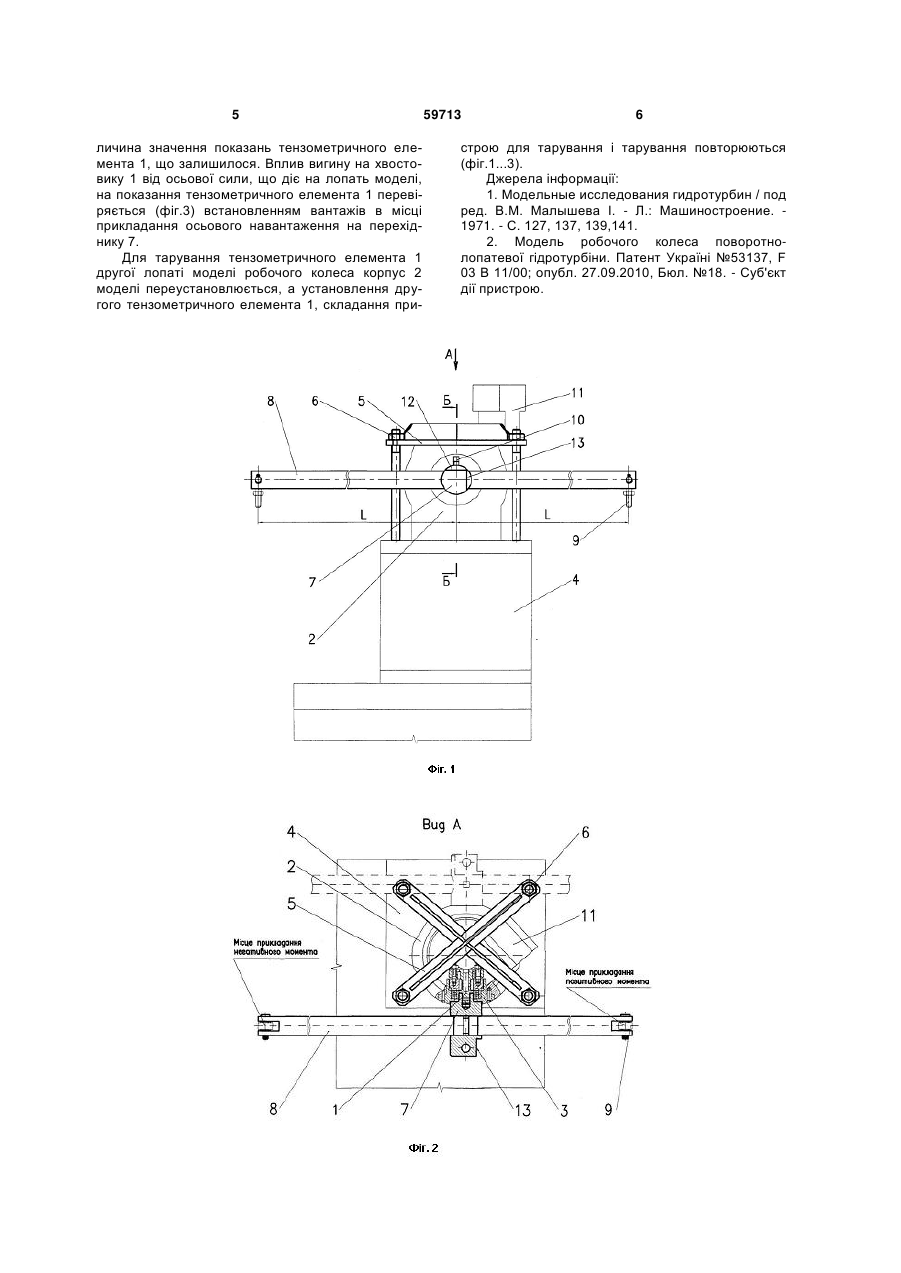

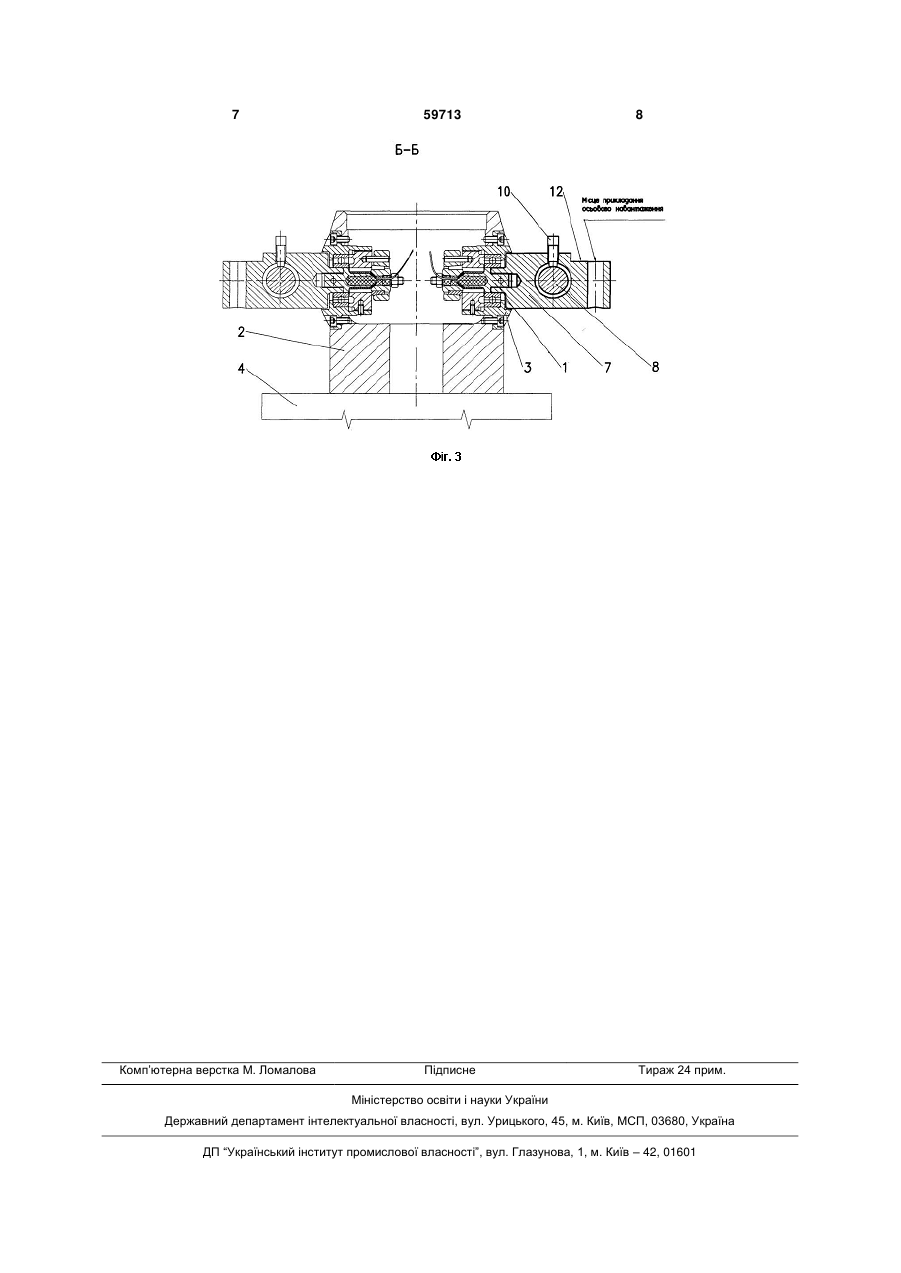

Пристрій для тарування тензометричного елемента лопаті моделі робочого колеса поворотно-лопатевої гідротурбіни, призначеної для вимі 3 закріпленою на корпусі із зовнішнього боку і настановними елементами, згідно корисної моделі, містить опору, хрестовину, кріпильні елементи, перехідник, з'єднаний з хвостовиком лопаті моделі, передня установна частина якого виконана аналогічно установній частині лопаті моделі, а задня частина виконана з можливістю встановлення вантажу, штангу, що встановлена в перехіднику, і шарнірні елементи, що встановлені в штанзі. Виконання опори, хрестовини і кріпильних елементів дозволяє встановити і жорстко закріпити корпус моделі робочого колеса в пристрої. Встановлення перехідника, сполученого з хвостовиком лопаті моделі, дозволяє створити на хвостовику поворотні моменти і осьові зусилля, еквівалентні таким, що діють на лопать моделі робочого колеса. Виконання передньої настановної частини перехідника аналогічно установній частини лопаті моделі дозволяє забезпечити з'єднання перехідника з хвостовиком аналогічно з'єднанню досліджуваній лопаті з хвостовиком і дозволяє забезпечити робочі умови роботи хвостовика. Виконання задньої частини перехідника з можливістю установлення вантажу дозволяє створити на перехіднику і, відповідно, на хвостовику осьові зусилля, еквівалентні гідравлічним осьовим зусиллям, що діють на лопать моделі робочого колеса. Навантаження тензометричного елемента силою, еквівалентною осьовому зусиллю, дозволяє оцінити її вплив на показання тензометричного елемента при вимірюванні поворотного момента на лопаті. Виконання штанги і установлення її в перехіднику дозволяє створити на перехіднику і, відповідно, на хвостовику поворотні моменти, еквівалентні таким, що діють на лопать моделі робочого колеса. Встановлення шарнірних елементів в штанзі дозволяє встановлювати на них вантажі для створення поворотного момента на штанзі і, відповідно, поворотного момента на хвостовику і забезпечити вертикальний напрям дії вантажів. В цілому, сукупність суттєвих ознак дозволяє досягти технічний результат - отримати пристрій для тарування тензометричного елемента лопаті моделі робочого колеса поворотно-лопатевої гідротурбіни, виконання якого дозволяє виконати тарування тензометричного елемента лопаті моделі робочого колеса і забезпечити стабільність і повторюваність показань тензометричного елемента в процесі тарування. Передбачувана корисна модель ілюструється кресленнями, на яких показано: фіг.1 - встановлення корпусу моделі робочого колеса в пристрої для тарування тензометричного елемента лопаті моделі робочого колеса; фіг.2 - пристрій для тарування тензометричного елемента лопаті моделі робочого колеса в плані (вигляд А на фіг.1); фіг.3 - розріз по пристрою в зоні встановлення тензометричного елемента в пристрою (розріз Б-Б на фіг.1). 59713 4 Тензометричний елемент (хвостовик з тензодатчиками) 1 лопаті моделі робочого колеса поворотно-лопатевої гідротурбіни встановлюється (див. фіг.2 і 3) в корпусі 2 моделі за допомогою втулки 3 і настановних елементів (не позначено). Пристрій для тарування тензометричного елемента лопаті моделі робочого колеса поворотно-лопатевої гідротурбіни містить (див. фіг.1-3) опору 4; хрестовину 5; кріпильні елементи 6, за допомогою яких корпус 2 моделі встановлюється і жорстко закріплюється в пристрої; перехідник 7, що встановлений своєю передньою частиною на хвостовику 1, на задній частині якого (перехідника) виконано місце (не позначено) для вантажу (фіг.3), еквівалентного осьовому гідравлічному зусиллю на лопаті моделі; штангу 8, що встановлена в перехіднику 6; шарнірні елементи 9 (фіг.2), що встановлені на кінцях штанги 8, на яких встановлюються вантажі для створення поворотного момента. Причому, штанга 8 виконується (фіг.2 і 3) з розточкою посередині (не позначено) і фіксується, і кріпиться в перехіднику 7 по розточці за допомогою кріпильного елемента 10. На корпусі 1 моделі встановлюється тензопідсилювач 11, до якого поєднуються дроти (не позначено) від хвостовика 1. При цьому задня частина хвостовика 1 виконується (фіг.2) з горизонтальною 12 і вертикальною 13 настановними поверхнями і з місцем (фіг.3) для встановлення осьового навантаження, штанга 8 встановлюється в перехіднику 7 горизонтально, а шарнірні елементи 9 встановлюються (фіг.2) на штанзі 8 на плечі "L", створюючому важіль. Причому, хрестовина 5 встановлюється (фіг.1) із зсувом щодо вертикальної осі корпусу 2 моделі для створення противаги масі перехідника 7, штанги 8, шарнірних елементів 9 і вантажів, що прикладаються (не показано). Тарування тензометричного елемента лопаті моделі робочого колеса поворотно-лопатевої гідротурбіни здійснюється таким чином. Корпус 2 моделі робочого колеса установлюється в пристрою для тарування з метою тарування тензометричного елемента 1 одної з лопатей моделі. Потім перехідник 7 збирається (фіг.3) з хвостовиком 1 таким же чином, як і досліджувана лопать моделі робочого колеса, і потім за допомогою втулки 3 і настановних елементів хвостовик 1 разом з перехідником 7 встановлюються в корпусі 2 моделі. Перехідник 7 виставляється (фіг.2) по горизонтальній 12 і вертикальній 13 поверхням, а штанга 8 встановлюється в перехіднику 7 і виставляється строго горизонтально за допомогою рівня. На шарнірних елементах 9 встановлюються корзини (не показано) для вантажів. Для створення на хвостовику 1 поворотного момента, еквівалентного такому, що діє, наприклад, на відкриття лопаті моделі, вантаж послідовно прикладається (фіг.1) в місці прикладання позитивного момента на штанзі 8, а момента, відповідного такому, що діє на закриття лопаті моделі, - в місці прикладання негативного момента на штанзі 8. Показання тензометричного елемента 1 передаються на тензопідсилювач 11 і далі на комп'ютер. Після зняття повного навантаження контролюється ве 5 личина значення показань тензометричного елемента 1, що залишилося. Вплив вигину на хвостовику 1 від осьової сили, що діє на лопать моделі, на показання тензометричного елемента 1 перевіряється (фіг.3) встановленням вантажів в місці прикладання осьового навантаження на перехіднику 7. Для тарування тензометричного елемента 1 другої лопаті моделі робочого колеса корпус 2 моделі переустановлюється, а установлення другого тензометричного елемента 1, складання при 59713 6 строю для тарування і тарування повторюються (фіг.1...3). Джерела інформації: 1. Модельные исследования гидротурбин / под ред. В.М. Малышева I. - Л.: Машиностроение. 1971. - С. 127, 137, 139,141. 2. Модель робочого колеса поворотнолопатевої гідротурбіни. Патент Україні №53137, F 03 В 11/00; опубл. 27.09.2010, Бюл. №18. - Суб'єкт дії пристрою. 7 Комп’ютерна верстка М. Ломалова 59713 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
