Лопать робочого колеса пропелерної гідротурбіни
Номер патенту: 8379
Опубліковано: 29.03.1996
Автори: Нагорний Михайло Васильович, Гольдшмідт Володимир Якович, Вапник Борис Кирилович, Зав'ялов Павло Сергійович, Веремеєнко Ігор Степанович, Потетенко Олег Васильович, Швачко Володимир Костянтинович, Серебряннікова Светлана Павловна
Формула / Реферат
Лопасть рабочего колеса пропеллерной гидротурбины с втулочным отношением, равным 0,35, отличающаяся тем, что, с целью повышения КПД и быстроходности гидротурбины, лопасть имеет параметры, описываемые следующими соотношениями: b1=9,8875`r2 - 11,1517`r + 3,5394-лопастный угол на входе, b2 = 0,6826`r2 - 1,091`r + 0,6096 -
лопастный угол на выходе,`fмакс = 0,2222`r2 - 0,2944`r + 0,1017 - максимальный прогиб средней линии профиля, `dмакс = 0,05695`r2 - 0,0539`r + 0,0542 - максимальная толщина лопасти,`I = - 0,9235`r2 +1,559`r + 0,05546 - длина хорды цилиндрического сечения
`Iu = - 1,5289`r2 + 2,1431`r - 0,1198 - длина проекции хорды сечения в плане,`rвх = - 0,0536`r2 - 0,0699`r + 0,0241 - радиус входной кромки, где`fмакс,`dмакс,`I,`Iu,`rвх,`r - отнесены к диаметру рабочего колеса, координата в пределах 0,15 <`r < 0,5, а значения углов b1, b2 выражены в радианах.
Текст

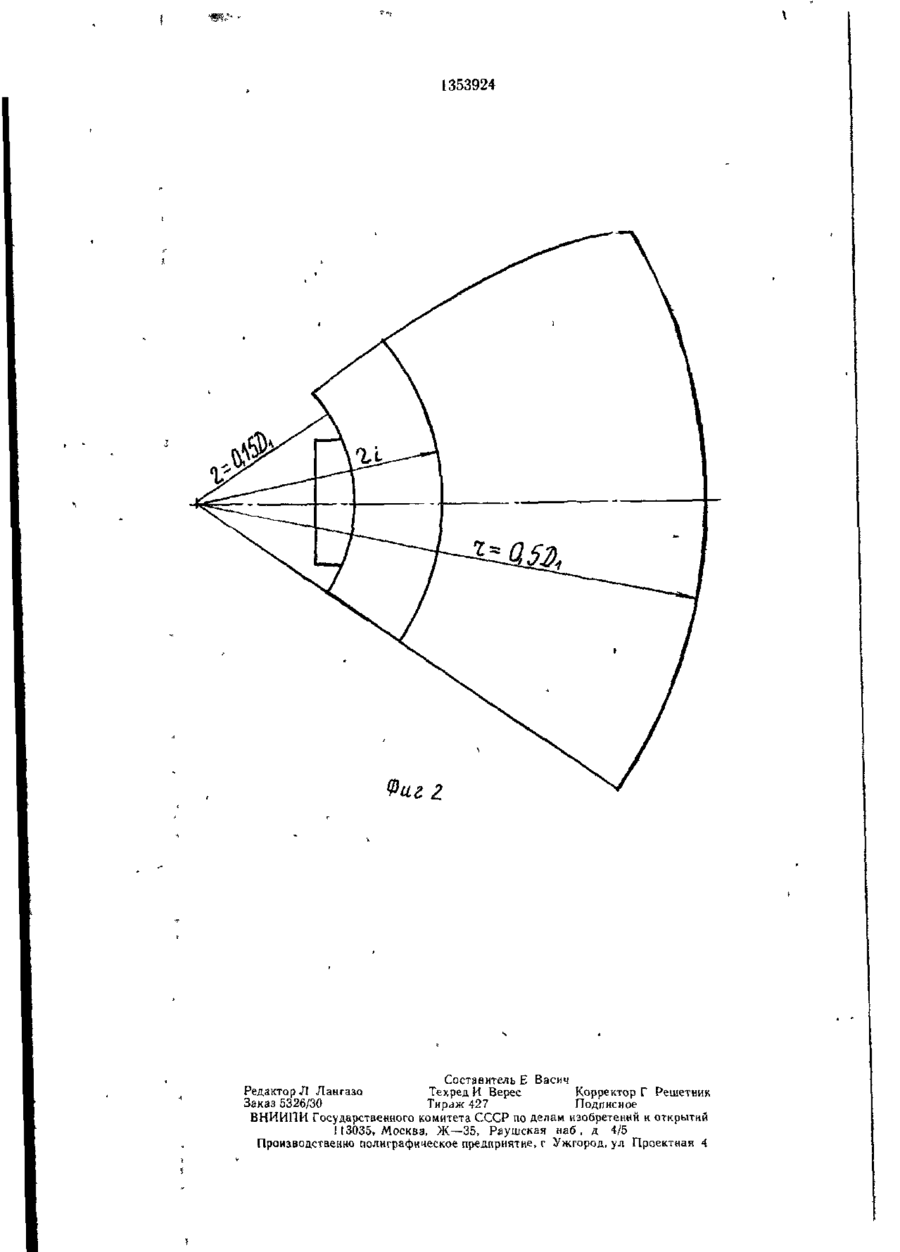

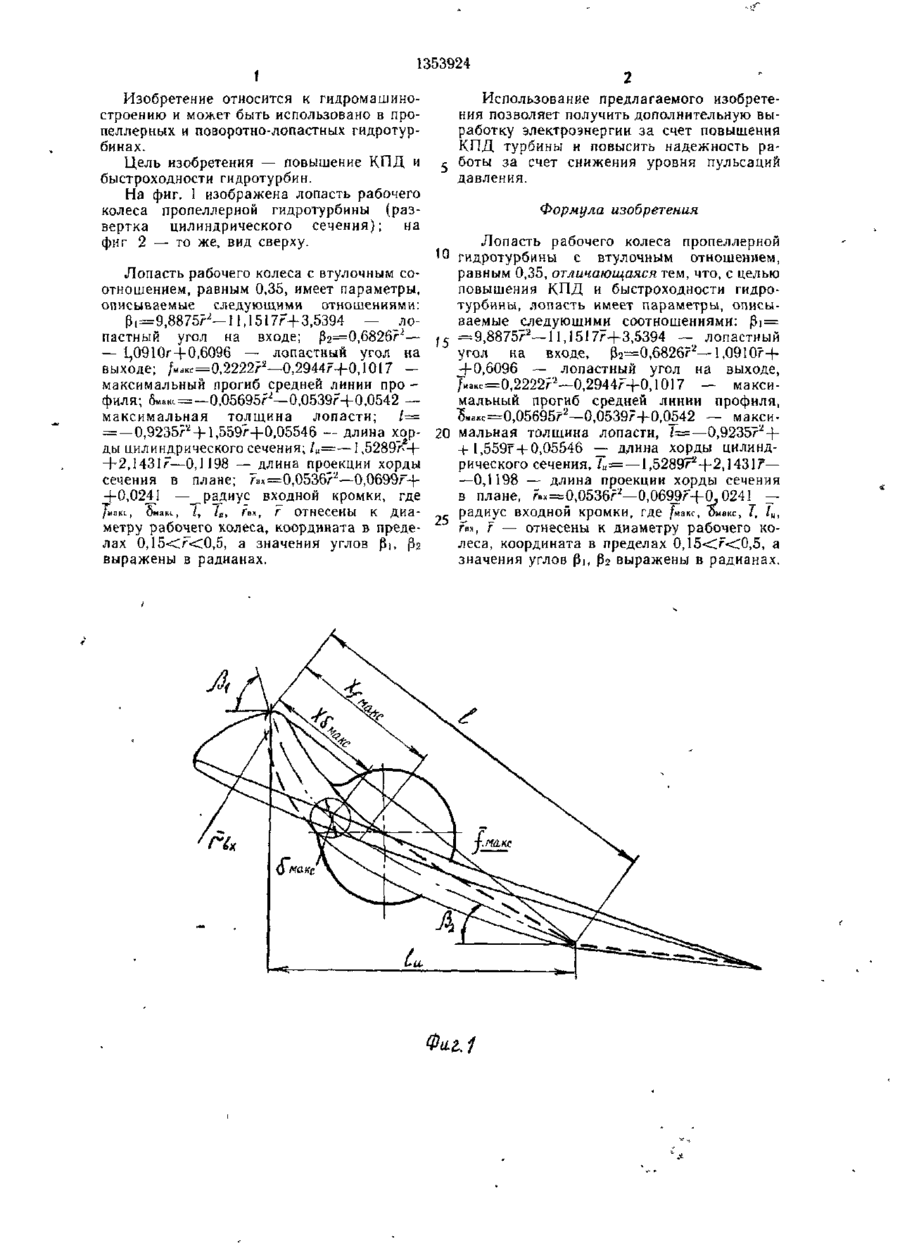

Изобретение м б использовано в пропеллерных и поворотно-лопастных гидротурбинах Цель изобретения — повышение КПД и быстроходности гидротурбины Выполнение лопасти рабочего колеса с втулочным соотношением 0,35 и определенными параметрами позволяет получить дополнительную выработку электроэнергии и повысить надежность работы за счет снижения уровня пульсаций давления. 2 ил. СО СЛ СО со го 1353924 Изобретение относится к гидромашиностроению и может быть использовано в пропеллерных и поворотно-лопастных гидротурбинах. Цель изобретения — повышение КПД и быстроходности гидротурбин. На фиг. 3 изображена лопасть рабочего колеса пропеллерной гидротурбины (развертка цилиндрического сечения); на фиг 2 — то же, вид сверху. Лопасть рабочего колеса с втулочным соотношением, равным 0,35, имеет параметры, описываемые следующими отношениями: р, = 9,8875И-П,1517л + 3,5394 — лопастный угол на входе; fb=O, 6826л2— — 1,0910г+ 0,6096 — лопастный угол на выходе; fu
ДивитисяДодаткова інформація
Назва патенту англійськоюBlade of working wheel of propeller hydro-turbine
Автори англійськоюVeremeienko Ihor Stepanovych, Vapnyk Boris Kyrylovych, Serebriannikova Svitlana Pavlivna, Potetenko Oleh Vasyliovych, Holdshmidt Volodymyr Yakovych, Zavialov Pavlo Serhiiovych, Shvachko Volodymyr Kostiantynovych
Назва патенту російськоюЛопасть рабочего колеса пропеллерной гидротурбины
Автори російськоюВеремеенко Игорь Степанович, Вапник Борис Кириллович, Серебрянникова Светлана Павловна, Потетенко Олег Васильевич, Гольдшмидт Владимир Яковлевич, Завьялов Павел Сергеевич, Швачко Владимир Константинович
МПК / Мітки
МПК: F03B 3/12
Мітки: пропелерної, робочого, гідротурбіни, лопать, колеса
