Пристрій для активного вентилювання сільськогосподарських культур

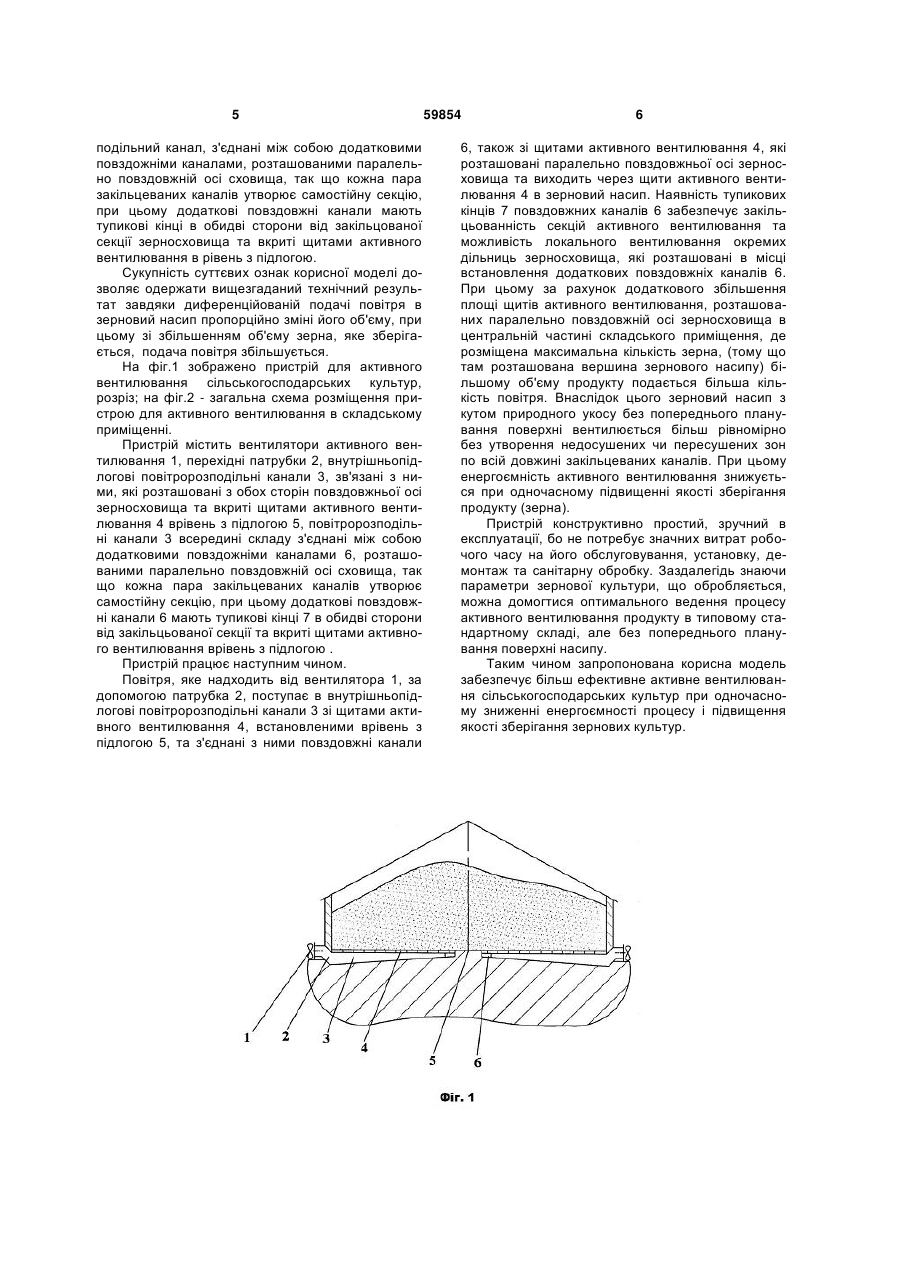

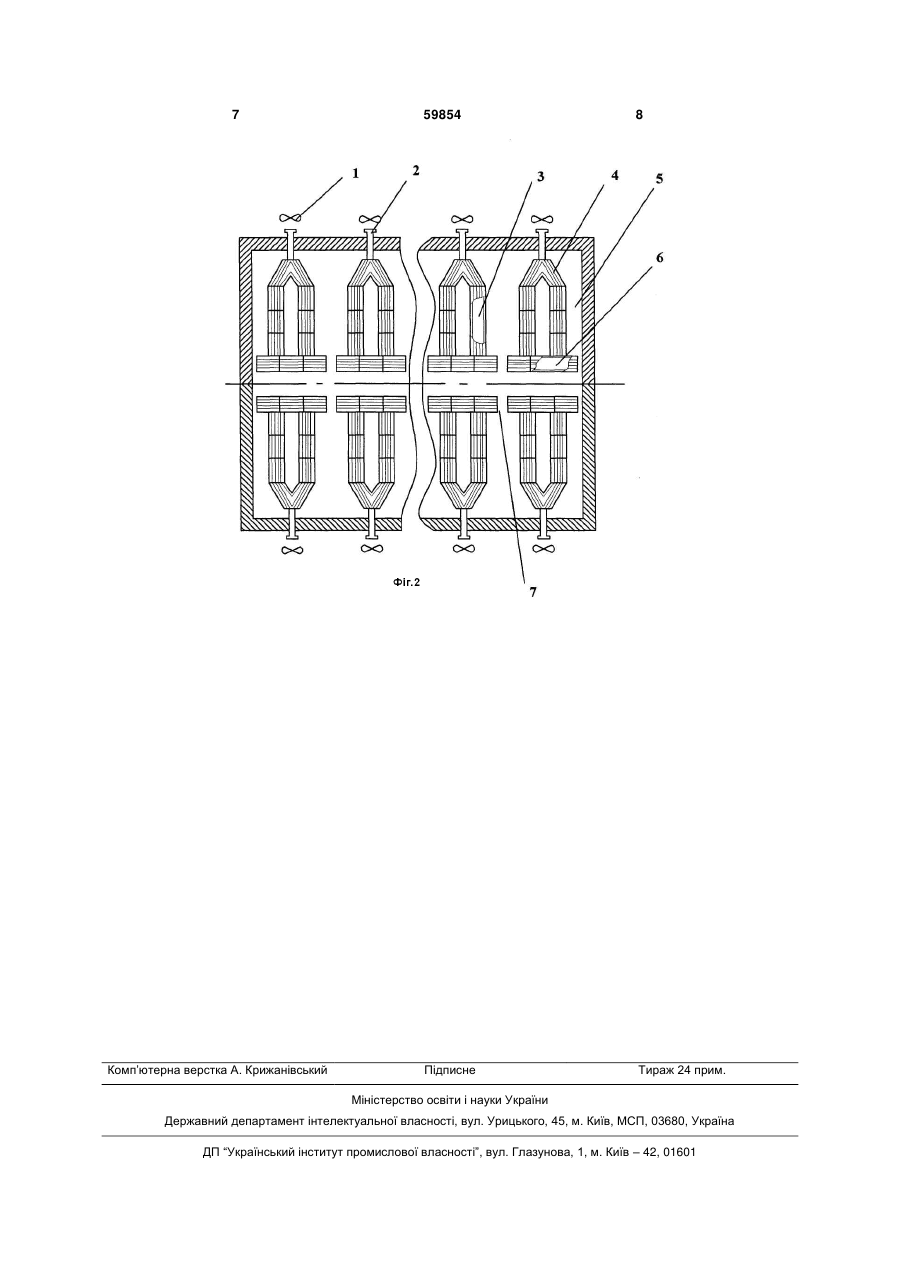

Пристрій для активного вентилювання сільськогосподарських культур в стаціонарних зерносховищах, що містить вентилятори, перехідні патрубки та внутрішньопідлогові повітророзподільні 3 тент України № 488). До недоліків існуючого пристрою слід також віднести його високу енергоємність, а також наявність слабковентилюємих зон в центральної частині сховища у процесі обробки, особливо при тривалому зберіганні зернових культур. Існує пристрій для активного вентилювання сільськогосподарських культур в стаціонарних сховищах у вигляді типової стаціонарної установки типа СВУ - 1, конструкції ВНИИЗ для активного вентилювання сільськогосподарських культур в стаціонарних сховищах, яка містить вентилятори, перехідні патрубки та внутрішньопідлогові повітророзподільні канали, які вкриті зверху щитами активного вентилювання в рівень з підлогою . Між щитами і краями приямків по обидві сторони кожного каналу залишаються повздовжні щілини для виходу повітря в зерновий насип. [Джерело інформації : «Инструкция по активному вентилированию зерна и маслосемян (техника и технология) » Минхлебопродуктов СССР. - М., 1989, с.3,п.3.1.1]. Недоліками цього пристрою є висока енергоємність, складність і трудомісткість в експлуатації а також наявність слабковентильоваих зон у процесі обробки особливо при тривалому зберіганні зернових культур. За найближчий аналог обрано пристрій для активного вентилювання сільськогосподарських культур в стаціонарних сховищах, що містить вентилятори, перехідні патрубки та внутрішньопідлогові повітророзподільні канали, зв'язані з ними, які розташовані з обох сторін повздовжньої осі зерносховища та вкриті щитами врівень з підлогою. Для вентилювання зернового насипу із зовнішньої частини зерносховища до перехідного патрубка приєднують вентилятор. Повітря, яке подається вентилятором в магістральний канал через щілини в щитах активного вентилювання, входить в зернову насип за рахунок чого виконується процес активного вентилювання . [Джерело інформації : «Инструкция по активному вентилированию зерна и маслосемян (техника и технология)» Минхлебопродуктов СССР. - М., 1989, с. 4 , п. 3.1.1]. Запропонована установка типу СВУ - 2 дозволила зменшити енергоємність, складність і трудомісткість в експлуатації у порівняні з установкою СВУ-1, але основним недоліком цього пристрою є також наявність слабковентилюємих зон у процесі обробки зернових культур особливо при тривалому зберіганні зернових культур. Це пояснюється наступними причинами . Пристрій - найближчий аналог не може забезпечити рівномірний розподіл повітря по масі продукту, що вентилюється та має змінну висоту, внаслідок чого зростає енергоємність процесу вентилювання та не витримуються необхідні норми якості продукту. Проблема набуває особливої ваги в період масового збору врожаю. Відомо, що згідно з вимогами технологічних інструкцій для забезпечення якісного і довготривалого зберігання сільськогосподарських культур в складських приміщеннях зерновий насип не повинен мати перепадів висоти. В такому разі внутрішньопідлоговий канал, розрахований на рівномірний розподіл повітря по його довжині і на сталість аеродинамічного опору 59854 4 зернового насипу, забезпечує рівномірну вентиляцію продукту, тобто до рівних об'ємів маси, що вентилюється підводяться рівні об'єми повітря. Але в період масового збору врожаю, коли в стислі строки доводиться приймати на зберігання і одночасно обробляти велику кількість зерна (порядку сотен тонн для типового складу ємністю 3200 т), забезпечити рівномірність висоти зернового насипу практично неможливо, враховуючи, що роботи з планування поверхні зернового насипу з об'єктивних причин не механізовані, вони потребують значних витрат фізичної праці. До того ж проведення цих робіт ручним способом не завжди можливе з огляду на техніку безпеки. При цьому, оскільки завантаження здійснюється з верхніх ярусів складу , зерновий насип , що утворюється, має форму конуса з кутом природного нахилу. Висота насипу має максимальне значення біля вершини конуса, в точці скиду продукту і зменшується від центра складу до периферії, сягаючи мінімальних значень біля стіни складу. На практиці при завантаженні складу спостерігається більш ніж двократний перепад значень висоти зернового насипу в центрі по відношенню до периферії і тому при активному вентилюванні внутрішньопідлоговий канал спроектований на рівномірний розподіл повітря по довжині різним об'ємам маси, що вентилюється подає однакову кількість повітря. Внаслідок цього зерно, яке знаходиться на периферії з малою висотою насипу, а отже і з малим аеродинамічним опором, вентилюється швидко, а зерно, яке знаходиться ближче до центру складу, вентилюється повільно, оскільки має великий аеродинамічний опір і його більше, а кількість повітря, що підводиться для вентилювання, така ж, як на периферії. Отже, внаслідок зазначених вище причин, частина зерна на складі, яка знаходиться ближче до центру і має більшу висоту зернового насипу, виявляється недосушеною, тоді як інша – яка знаходиться на периферії, швидко доводиться до кондиційних норм і вимушено піддається додатковому вентилюванню для забезпечення кондиції центральної частини. При цьому, звичайна річ, зростає енергоємність процесу і не витримуються необхідні норми якості зерна. Задача корисної моделі полягає в створенні такого пристрою для активного вентилювання сільськогосподарських культур, в якому нове конструктивне виконання каналів активного вентилювання дозволило б забезпечити рівномірний розподіл повітря по масі продукту, що має змінну висоту, і за рахунок цього зменшити енергоємність процесу вентилювання, підвищити якість зберігання продукту, в окремому випадку - зерна. Для вирішення поставленої задачі в пристрої для активного вентилювання сільськогосподарських культур що містить в собі вентилятори, перехідні патрубки та внутрішньо підлогові повітророзподільні канали зв'язані з ними , розташовані з обох сторін повздовжньої осі зерносховища та вкриті щитами активного вентилювання в рівень з підлогою, внутрішньопідлогові повітророзподільні канали всередині зерносховища зі сторони, протилежної патрубку для входу повітря в повітророз 5 подільний канал, з'єднані між собою додатковими повздожніми каналами, розташованими паралельно повздовжній осі сховища, так що кожна пара закільцеваних каналів утворює самостійну секцію, при цьому додаткові повздовжні канали мають тупикові кінці в обидві сторони від закільцованої секції зерносховища та вкриті щитами активного вентилювання в рівень з підлогою. Сукупність суттєвих ознак корисної моделі дозволяє одержати вищезгаданий технічний результат завдяки диференційованій подачі повітря в зерновий насип пропорційно зміні його об'єму, при цьому зі збільшенням об'єму зерна, яке зберігається, подача повітря збільшується. На фіг.1 зображено пристрій для активного вентилювання сільськогосподарських культур, розріз; на фіг.2 - загальна схема розміщення пристрою для активного вентилювання в складському приміщенні. Пристрій містить вентилятори активного вентилювання 1, перехідні патрубки 2, внутрішньопідлогові повітророзподільні канали 3, зв'язані з ними, які розташовані з обох сторін повздовжньої осі зерносховища та вкриті щитами активного вентилювання 4 врівень з підлогою 5, повітророзподільні канали 3 всередині складу з'єднані між собою додатковими повздожніми каналами 6, розташованими паралельно повздовжній осі сховища, так що кожна пара закільцеваних каналів утворює самостійну секцію, при цьому додаткові повздовжні канали 6 мають тупикові кінці 7 в обидві сторони від закільцьованої секції та вкриті щитами активного вентилювання врівень з підлогою . Пристрій працює наступним чином. Повітря, яке надходить від вентилятора 1, за допомогою патрубка 2, поступає в внутрішньопідлогові повітророзподільні канали 3 зі щитами активного вентилювання 4, встановленими врівень з підлогою 5, та з'єднані з ними повздовжні канали 59854 6 6, також зі щитами активного вентилювання 4, які розташовані паралельно повздовжньої осі зерносховища та виходить через щити активного вентилювання 4 в зерновий насип. Наявність тупикових кінців 7 повздовжних каналів 6 забезпечує закільцьованність секцій активного вентилювання та можливість локального вентилювання окремих дільниць зерносховища, які розташовані в місці встановлення додаткових повздовжніх каналів 6. При цьому за рахунок додаткового збільшення площі щитів активного вентилювання, розташованих паралельно повздовжній осі зерносховища в центральній частині складського приміщення, де розміщена максимальна кількість зерна, (тому що там розташована вершина зернового насипу) більшому об'єму продукту подається більша кількість повітря. Внаслідок цього зерновий насип з кутом природного укосу без попереднього планування поверхні вентилюється більш рівномірно без утворення недосушених чи пересушених зон по всій довжині закільцеваних каналів. При цьому енергоємність активного вентилювання знижується при одночасному підвищенні якості зберігання продукту (зерна). Пристрій конструктивно простий, зручний в експлуатації, бо не потребує значних витрат робочого часу на його обслуговування, установку, демонтаж та санітарну обробку. Заздалегідь знаючи параметри зернової культури, що обробляється, можна домогтися оптимального ведення процесу активного вентилювання продукту в типовому стандартному складі, але без попереднього планування поверхні насипу. Таким чином запропонована корисна модель забезпечує більш ефективне активне вентилювання сільськогосподарських культур при одночасному зниженні енергоємності процесу і підвищення якості зберігання зернових культур. 7 Комп’ютерна верстка А. Крижанівський 59854 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
