Пристрій для активного вентилювання сільськогосподарських культур

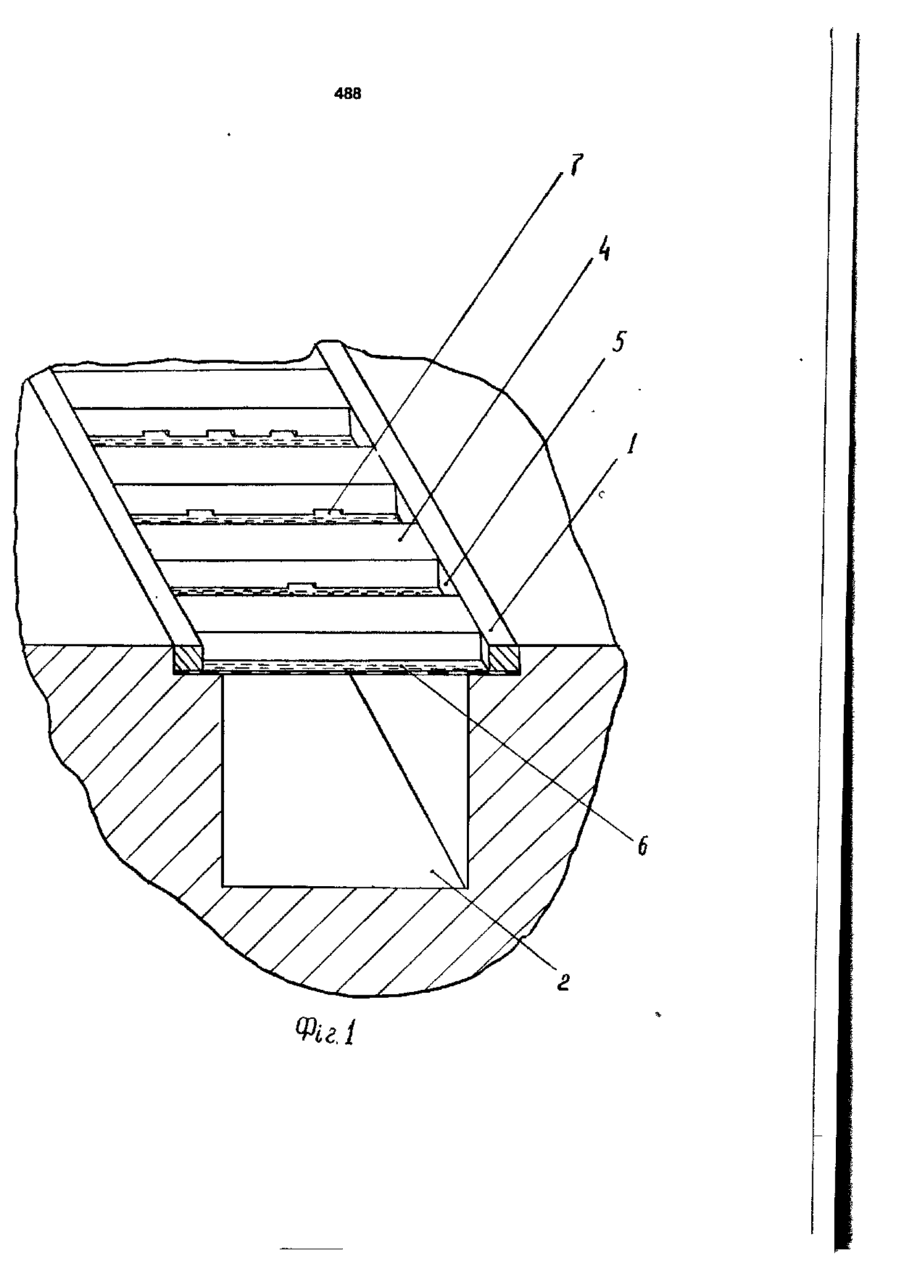

1. Пристрій для активного вентилювання сільськогосподарських культур, що містить в собі внутрішньопідлоговий канал з вентилятором, покритий рифленою решіт кою, рифлі і отвори якої розміщені попере поздовжньої осі внутрішньопідлогового ка налу, який в і д р і з н я є т ь с я тим що рифлена решітка додатково обладна на виконаними в рифлях і сполученими внутрішньопідлоговим каналом повітропід відними каналами, живий переріз яки збільшується в напрямку руху повітряноп потоку. 2. Пристрій за п.1, який в і д р і з н я є т ь с я тим, що отвори рифленс решітки захищені перфорованої* поверхнею. Корисна модель відноситься до галузі механізації сільськогосподарських процесів, зокрема до пристроїв для активного вентилювання зерна при його зберіганні і переробці. Існує пристрій для активного вентилювання сільськогосподарських культур в стаціонарних сховищах, який вміщує в собі внутрішньопідлоговий повітророзподільний канал, вкритий решітками, та вентилятор (Авт. св. СРСР № 923945). Недоліками цього пристрою є висока енергоємність, складність і трудомісткість в експлуатації, особливо при очищенні вентиляційних шляхів. Є пристрій для сушіння біологічної маси активним вентилюванням, що має внутрішньопідлоговий канал з вентилятором, рифлені плити, які установлені на площі підлоги, що вентилюється, решітку з рифлями та отворами, розміщеними поперек поздовжньої осі канала. Для більш рівномірного розподілу повітря по масі, що вентилюється, використовуються П-пс дібні кришки, установлені в рифлях peui ток і плит з утворенням лабіринта (Авт. СЕ СРСР № 1498429). До недоліків існуючог пристрою слід також віднести його висок енергоємність, конструктивну та ексг луатаційну складність, велику матеріє лоємкість та низьку надійність, зумоЕ лену тим, що пристрій складається великої кількості деталей, які потребуют точної пригонки і регулювання величин зазорів на великій площі складська приміщень. За прототип обрано пристрій для аі тивного вентилювання сільськогосподарсі ких культур в стаціонарних сховищах, ЯКУ вміщує в собі внутрішньопідлоговий кана обладнаний вентилятором і вкритий рис] леною решіткою, рифлі і отвори якої ро: міщені поперек поздовжньої осі канал До складу пристрою входять також рис] лен плити, розміщені на площі підлог що вентилюється, до того ж виступи рис 488 іток сполучені між собою (Авт. св. 1127544). трій - прототип не може забезвномірний розподіл повітря по масі , яка має змінну висоту, внаслізростає енергоємність процессу зання 1 не витримуються необхідякості продукту. лема набуває особливої ваги в іасового збору врожаю. Відомо, і з вимогами технологічних інструкібезпечення якісного і довготривазрігання сільськогосподарських і складських приміщеннях зерноп не повинен мати перепадів по такому разі внутрішньо підло гол, розрахований на рівномірний повітря по його довжині і на ста^динамічного опору зернового наЗезпечує рівномірну вентиляцію , тобто до рівних об'ємів маси, люється, підводяться рівні об'єми період масового збору врожаю, ислі строки доводиться приймати ання і одночасно обробляти векість зерна (порядку сотен тонн зого складу ємкістю 3200 т), зал рівномірність висоти зернового эактично неможливо, враховуюэоботи з планування поверхні з насипу з об'єктивних причин не їані, вони потребують значних ізичної праці. До того ж прове; робіт ручним способом не завжіве з огляду на техніку безпеки. цьому, оскільки завантаження ться з верхніх ярусів складу, насип, що утворюється, має нуса з кутом природного укосу. їсипу має максимальне значеніершини конуса, в точці скиду і зменшується від центра складу >ерії, сягаючи мінімальних знастіни складу. актиці при завантаженні складу ається більш ніж двократний начень висоти зернового насипу по відношенню до периферії, і активному вентилюванні внутрішовий канал, спроектований на лй розподіл повітря по довжині, і'ємам маси, що вентилюється, пакову кількість повітря. Внасліэ зерно, яке знаходиться на з малою висотою насипу, а оталим аеродинамічним опором, гься швидко, а зерно, яке знахоижче до центру склада, вентиавільно через те, що має вели 5 10 15 20 25 ЗО 35 40 45 50 55 кий аеродинамічний опір і його більше, а кількість повітря, що підводиться для вентилювання, така ж, як на периферії. Отже, внаслідок зазначених вище причин частина зерна на складі, та, що ближча до центру, виявляється недосушеною, тоді як інша, та, що знаходиться на периферії, швидко доводиться до кондиційних норм і вимушено піддається додатковому вентилюванню для забезпечення кондиції центральної частини. При цьому, звичайна річ, зростає енергоємність процесу і не витримуються необхідні норми якості зерна. Задача винаходу полягає в створенні такого пристрою для активного вентилювання сільськогосподарських культур, в якому нове конструктивне виконання рифленої решітки дозволило б забезпечити рівномірний розподіл повітря по масі продукту, що має змінну висоту і, за рахунок цього, зменшити енергоємність процесу вентилювання, підвищити якість зберігання продукту, в окремому випадку - зерна. Для вирішення поставленої задачі в пристрої для активного вентилювання сільськогосподарських культур, що вміщує в собі внутрішньопідлоговий канал з вентилятором, укритий рифленою решіткою, рифлі і отвори якої розміщені поперек поздовжньої осі внутрішньопідлогового каналу, рифлена решітка додатково обладнана виконаними в рифлях і сполученими з внутрішньопідлоговим каналом повггропідвідними каналами, живий переріз яких збільшується в напрямку руху повітряного потоку. Отвори рифленої решітки захищені перфорованою поверхнею. Сукупність суттєвих ознак винаходу дозволяє одержати вищезгаданий технічний результат завдяки диференційованій подачі повітря в зерновий насип пропорційно зміні його об'єму, при цьому зі збільшенням об'єму зерна, яке зберігається, подача повітря збільшується. На фіг. 1 зображено пристрій для активного вентилювання сільськогосподарських культур, розріз; на фіг. 2 - загальна схема розміщення пристрою для активного вентилювання в складському приміщенні. Пристрій вміщує в собі решітку 1, розташовану на площі підлоги, що вентилюється, внутрішньопідлоговий канал 2 з вентилятором 3. Решітка 4 виконана рифленою з рифлями 4 і отворами 5 між виступами рифлів 4, які розміщені поперек поздовжньої осі внутрішньопідпогового каналу 2 і захищені перфорованою поверхнею 6, а це запобігає попаданню 488 продукту (зерна), що вентилюється, у енергоємність процесу активного вентивнутрішньопідлоговий канал 2. В рифлях 4 лювання знижується при одночасному підрешітки І виконано наскрізні вентиляційні вищенні якості зберігання продукту (зерна). повітропідвідні канали 7, сумарний живий Рифлена решітка виготовлена з таким переріз яких збільшується в напрямку руху розрахунком, що по ній можуть вільно повітряного потоку. пересуватися засоби пересувної механізації, наприклад ковшові шнекові навантаПристрій працює наступним чином. жувачі і транспортери. Повітря, яке надходить від вентилятора З по внутрішньопідлоговому каналу 2, виПристрій конструктивно простий, зручний в експлуатації, бо не потребує значходить через отвори 5 між виступами рифних витрат робочого часу на його усталів 4, а також через наскрізні вентиляційні новку, демонтаж та санітарну обробку. повітропідвідні канали 7, які розташовані в корпусі рифлів 4 і сполучені з внутрішньоЗаздалегідь знаючи параметри культури (зерна}, що обробляється, шляпідлоговим каналом 2. При цьому за рахунок збільшення живого перерізу повпропід- 15 хом підбору рифлених решіток з необхідним живим перерізом, можна домогтися відних каналів 7 вздовж внутрішньо підлооптимального ведення процесу активного гового канала 2 в напрямку руху повітряновентилювання продукту в типовому го потоку більшому об'єму продукту (зерна) стандартному складі, але без попередподається більша кількість повітря. Внаслідок цього зерновий насип з ку- 20 нього планування поверхні насипу. Таким чином, запропонований винахід том природного укосу без попереднього забезпечує ефективне вентилювання планування поверхні вентилюється сільськогосподарських культур при однорівномірної без утворення недосушених чи часному зниженні енергоємності процесу пересушених зон по всій довжині внутрішньопідлогового каналу. При цьому 25 і підвищенні якості зберігання продукту. 488 і 488 Упорядник Техред М. Келемеш Коректор Л. Пчолинська Замовлення 555 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
