Міні-ферма для утримання кролів

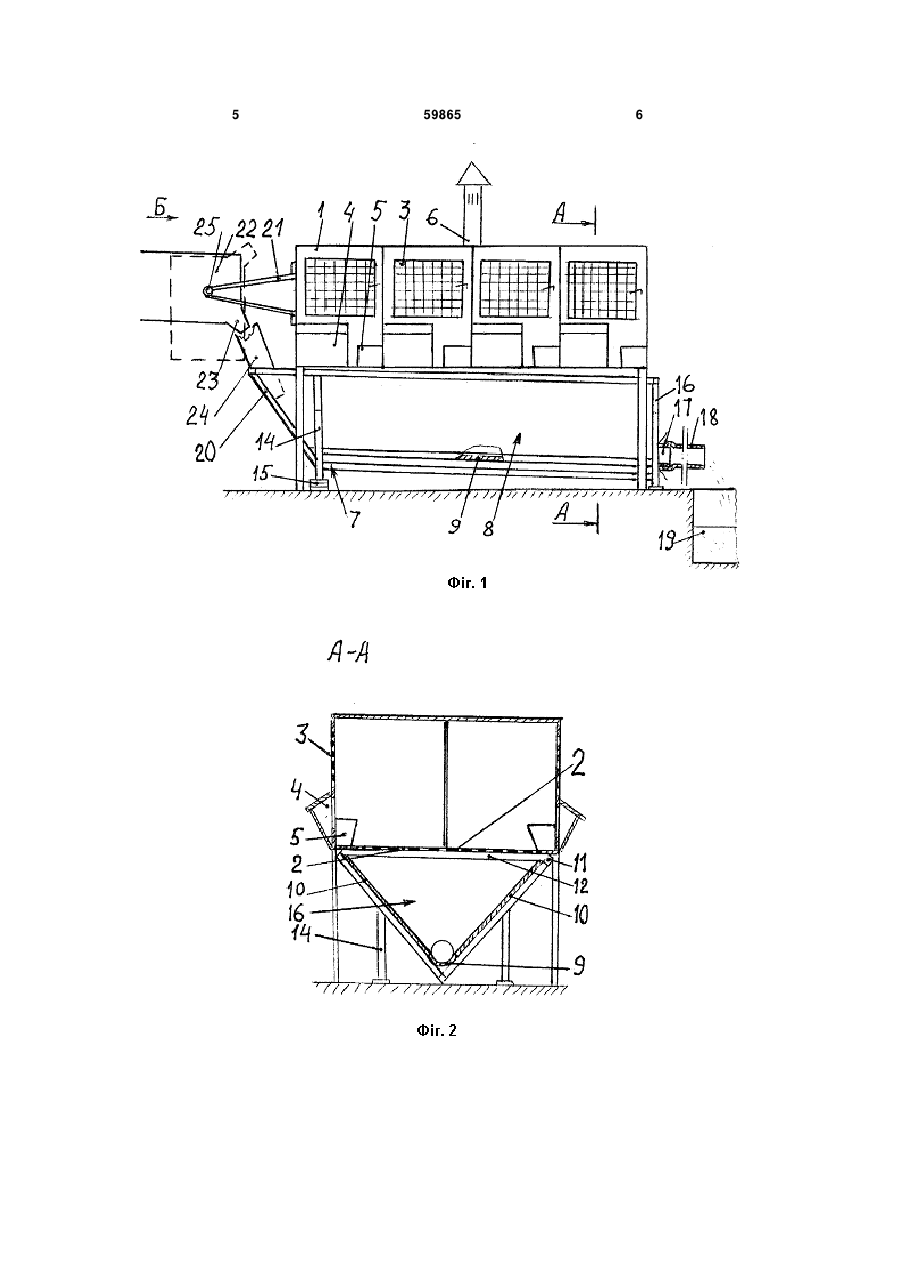

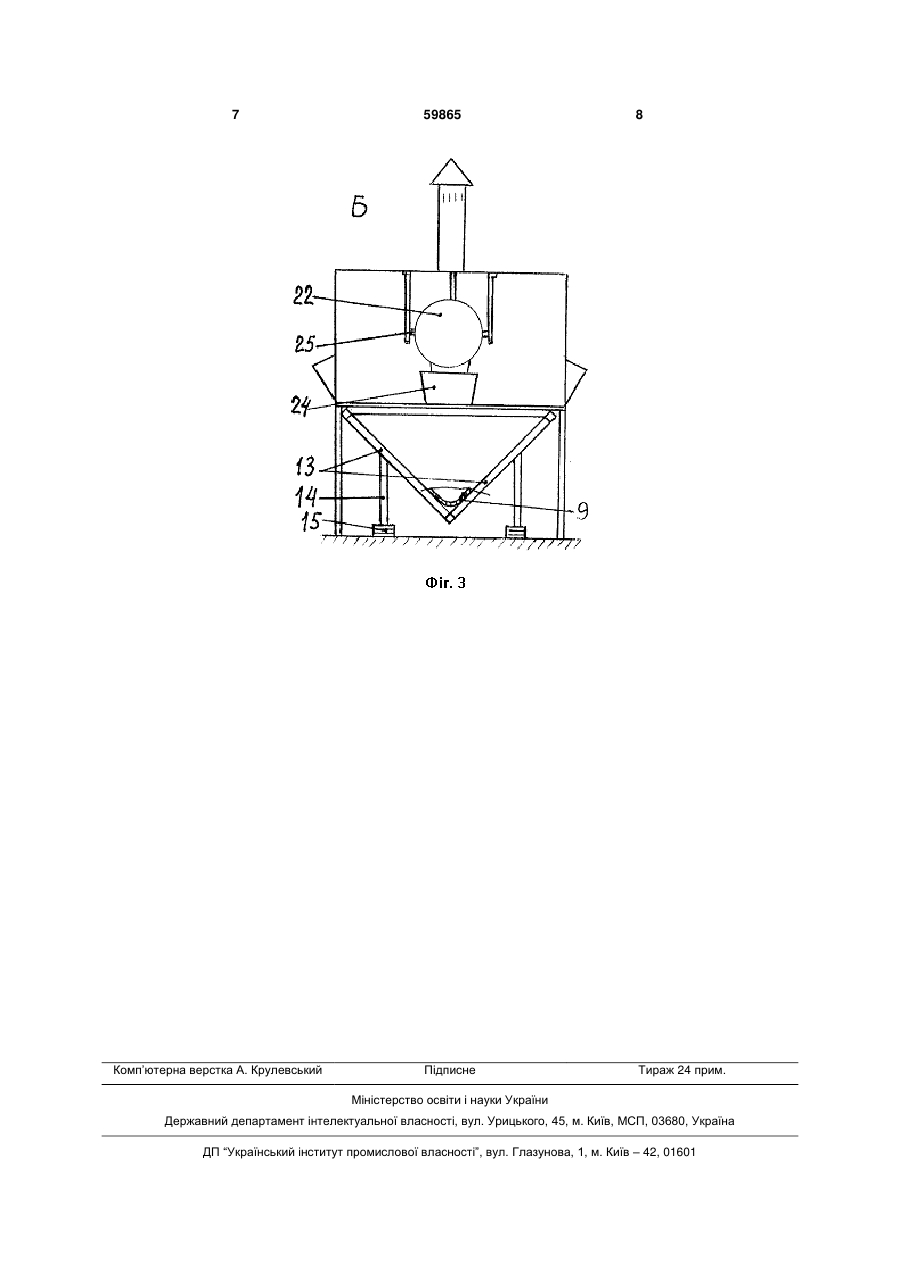

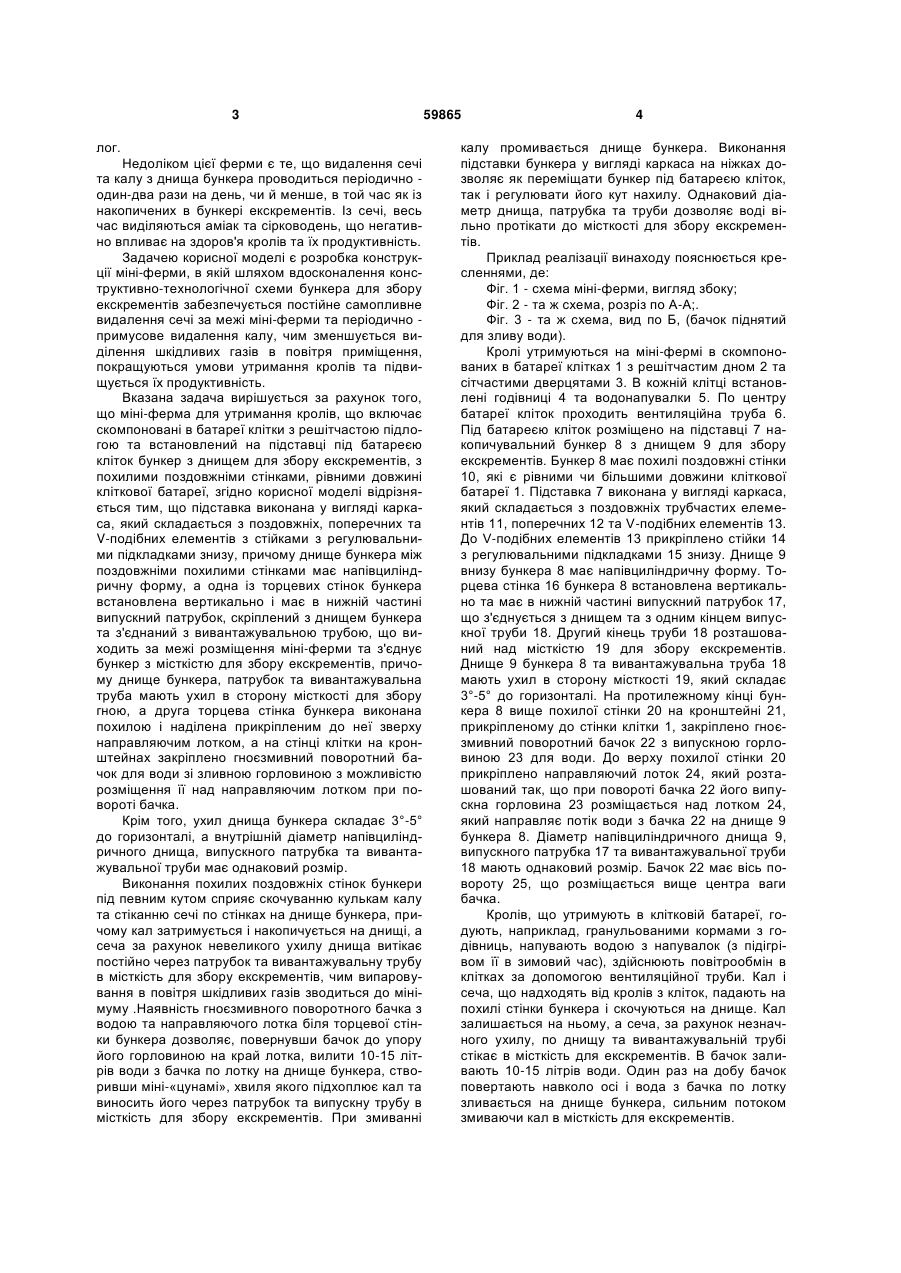

1. Міні-ферма для утримання кролів, що включає скомпоновані в батареї клітки з решітчастою підлогою та встановлений на підставці під батареєю кліток бункер з днищем для збору екскрементів, з похилими поздовжніми стінками, рівними довжині кліткової батареї, яка відрізняється тим, що підставка виконана у вигляді каркаса, який складається з поздовжніх, поперечних та Vподібних елементів зі стійками з регулювальними підкладками знизу, причому днище бункера між поздовжніми похилими стінками має півциліндрич U 2 (19) 1 3 лог. Недоліком цієї ферми є те, що видалення сечі та калу з днища бункера проводиться періодично один-два рази на день, чи й менше, в той час як із накопичених в бункері екскрементів. Із сечі, весь час виділяються аміак та сірководень, що негативно впливає на здоров'я кролів та їх продуктивність. Задачею корисної моделі є розробка конструкції міні-ферми, в якій шляхом вдосконалення конструктивно-технологічної схеми бункера для збору екскрементів забезпечується постійне самопливне видалення сечі за межі міні-ферми та періодично примусове видалення калу, чим зменшується виділення шкідливих газів в повітря приміщення, покращуються умови утримання кролів та підвищується їх продуктивність. Вказана задача вирішується за рахунок того, що міні-ферма для утримання кролів, що включає скомпоновані в батареї клітки з решітчастою підлогою та встановлений на підставці під батареєю кліток бункер з днищем для збору екскрементів, з похилими поздовжніми стінками, рівними довжині кліткової батареї, згідно корисної моделі відрізняється тим, що підставка виконана у вигляді каркаса, який складається з поздовжніх, поперечних та V-подібних елементів з стійками з регулювальними підкладками знизу, причому днище бункера між поздовжніми похилими стінками має напівциліндричну форму, а одна із торцевих стінок бункера встановлена вертикально і має в нижній частині випускний патрубок, скріплений з днищем бункера та з'єднаний з вивантажувальною трубою, що виходить за межі розміщення міні-ферми та з'єднує бункер з місткістю для збору екскрементів, причому днище бункера, патрубок та вивантажувальна труба мають ухил в сторону місткості для збору гною, а друга торцева стінка бункера виконана похилою і наділена прикріпленим до неї зверху направляючим лотком, а на стінці клітки на кронштейнах закріплено гноєзмивний поворотний бачок для води зі зливною горловиною з можливістю розміщення її над направляючим лотком при повороті бачка. Крім того, ухил днища бункера складає 3°-5° до горизонталі, а внутрішній діаметр напівциліндричного днища, випускного патрубка та вивантажувальної труби має однаковий розмір. Виконання похилих поздовжніх стінок бункери під певним кутом сприяє скочуванню кулькам калу та стіканню сечі по стінках на днище бункера, причому кал затримується і накопичується на днищі, а сеча за рахунок невеликого ухилу днища витікає постійно через патрубок та вивантажувальну трубу в місткість для збору екскрементів, чим випаровування в повітря шкідливих газів зводиться до мінімуму .Наявність гноєзмивного поворотного бачка з водою та направляючого лотка біля торцевої стінки бункера дозволяє, повернувши бачок до упору його горловиною на край лотка, вилити 10-15 літрів води з бачка по лотку на днище бункера, створивши міні-«цунамі», хвиля якого підхоплює кал та виносить його через патрубок та випускну трубу в місткість для збору екскрементів. При змиванні 59865 4 калу промивається днище бункера. Виконання підставки бункера у вигляді каркаса на ніжках дозволяє як переміщати бункер під батареєю кліток, так і регулювати його кут нахилу. Однаковий діаметр днища, патрубка та труби дозволяє воді вільно протікати до місткості для збору екскрементів. Приклад реалізації винаходу пояснюється кресленнями, де: Фіг. 1 - схема міні-ферми, вигляд збоку; Фіг. 2 - та ж схема, розріз по А-А;. Фіг. 3 - та ж схема, вид по Б, (бачок піднятий для зливу води). Кролі утримуються на міні-фермі в скомпонованих в батареї клітках 1 з решітчастим дном 2 та сітчастими дверцятами 3. В кожній клітці встановлені годівниці 4 та водонапувалки 5. По центру батареї кліток проходить вентиляційна труба 6. Під батареєю кліток розміщено на підставці 7 накопичувальний бункер 8 з днищем 9 для збору екскрементів. Бункер 8 має похилі поздовжні стінки 10, які є рівними чи більшими довжини кліткової батареї 1. Підставка 7 виконана у вигляді каркаса, який складається з поздовжніх трубчастих елементів 11, поперечних 12 та V-подібних елементів 13. До V-подібних елементів 13 прикріплено стійки 14 з регулювальними підкладками 15 знизу. Днище 9 внизу бункера 8 має напівциліндричну форму. Торцева стінка 16 бункера 8 встановлена вертикально та має в нижній частині випускний патрубок 17, що з'єднується з днищем та з одним кінцем випускної труби 18. Другий кінець труби 18 розташований над місткістю 19 для збору екскрементів. Днище 9 бункера 8 та вивантажувальна труба 18 мають ухил в сторону місткості 19, який складає 3°-5° до горизонталі. На протилежному кінці бункера 8 вище похилої стінки 20 на кронштейні 21, прикріпленому до стінки клітки 1, закріплено гноєзмивний поворотний бачок 22 з випускною горловиною 23 для води. До верху похилої стінки 20 прикріплено направляючий лоток 24, який розташований так, що при повороті бачка 22 його випускна горловина 23 розміщається над лотком 24, який направляє потік води з бачка 22 на днище 9 бункера 8. Діаметр напівциліндричного днища 9, випускного патрубка 17 та вивантажувальної труби 18 мають однаковий розмір. Бачок 22 має вісь повороту 25, що розміщається вище центра ваги бачка. Кролів, що утримують в клітковій батареї, годують, наприклад, гранульованими кормами з годівниць, напувають водою з напувалок (з підігрівом її в зимовий час), здійснюють повітрообмін в клітках за допомогою вентиляційної труби. Кал і сеча, що надходять від кролів з кліток, падають на похилі стінки бункера і скочуються на днище. Кал залишається на ньому, а сеча, за рахунок незначного ухилу, по днищу та вивантажувальній трубі стікає в місткість для екскрементів. В бачок заливають 10-15 літрів води. Один раз на добу бачок повертають навколо осі і вода з бачка по лотку зливається на днище бункера, сильним потоком змиваючи кал в місткість для екскрементів. 5 59865 6 7 Комп’ютерна верстка А. Крулевський 59865 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
