Корсет

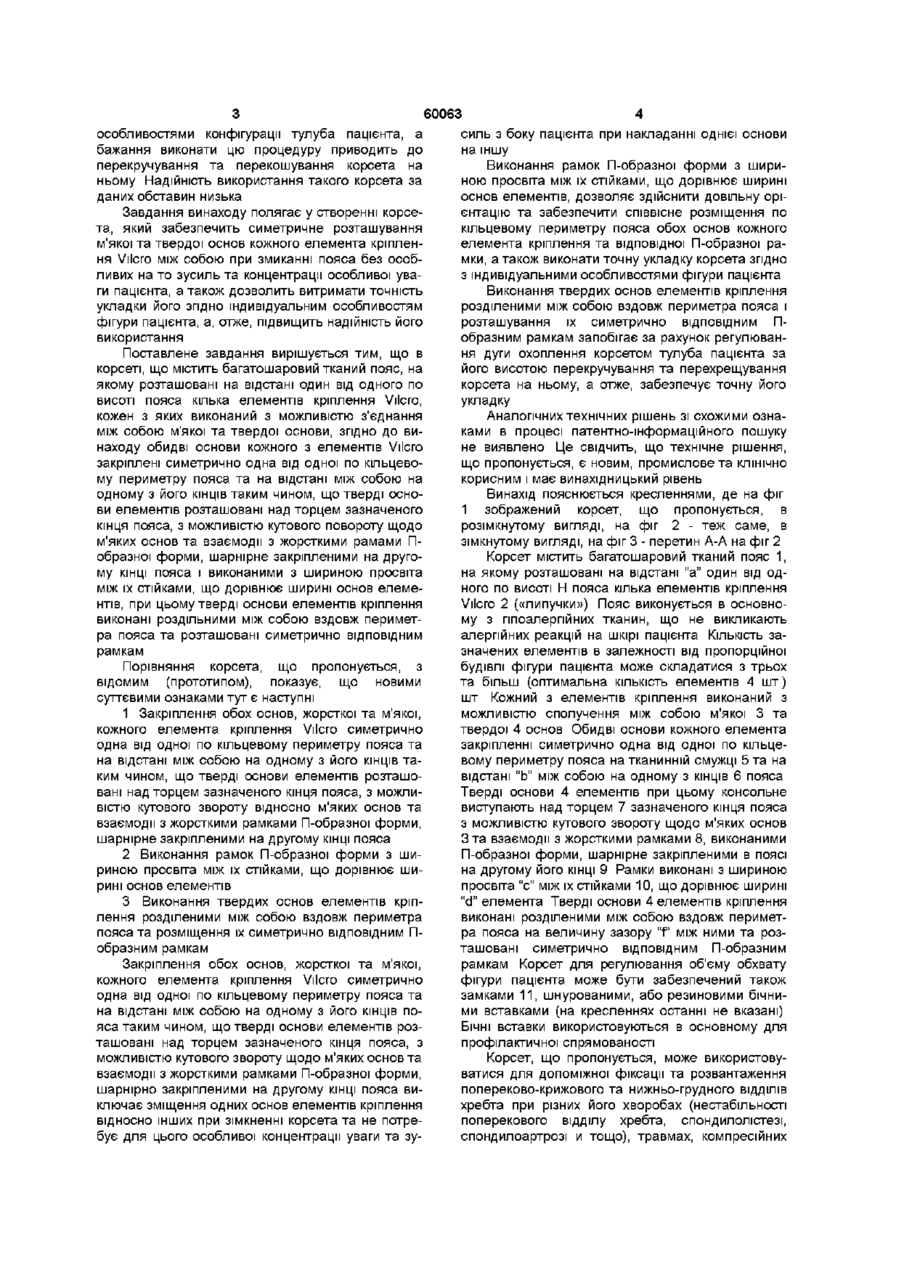

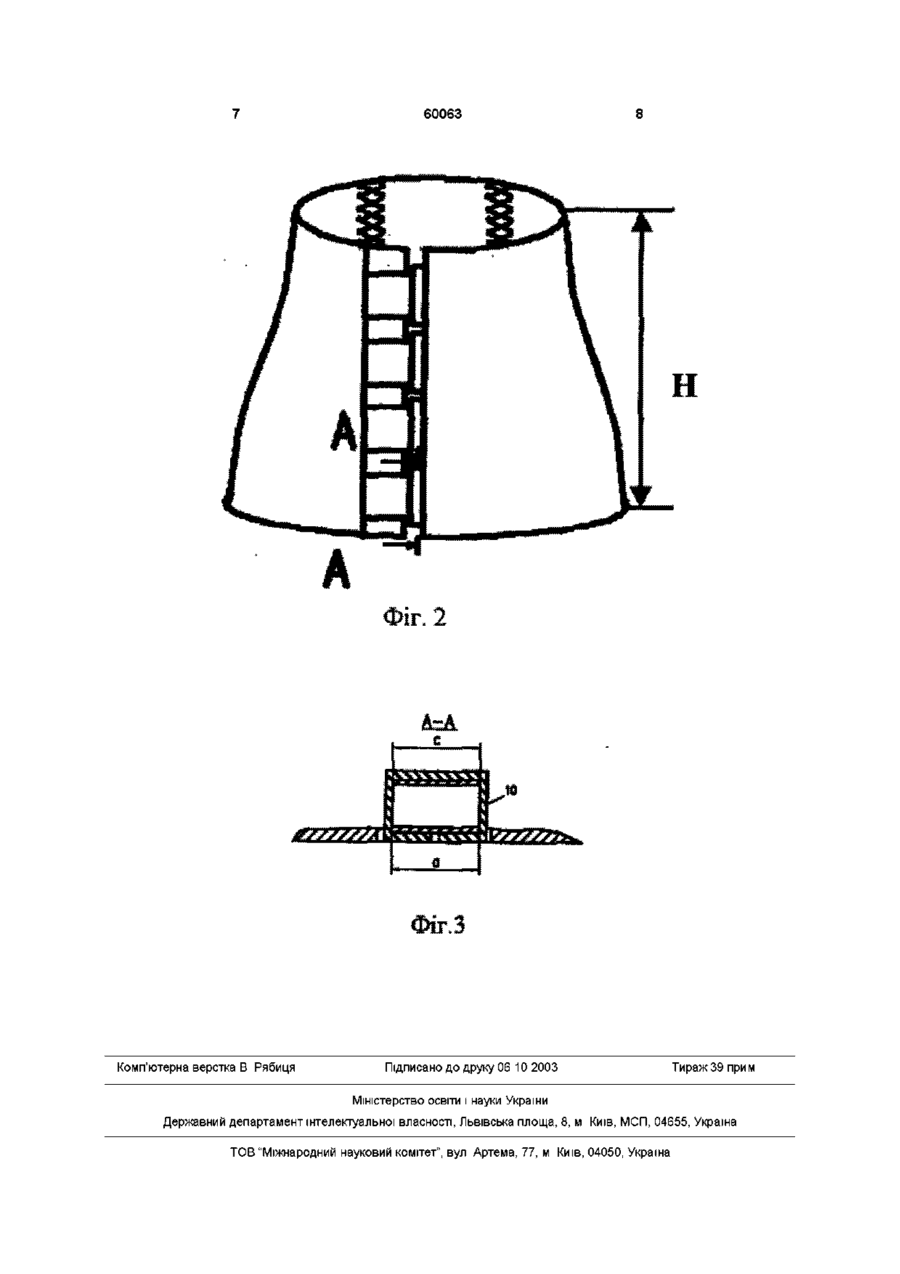

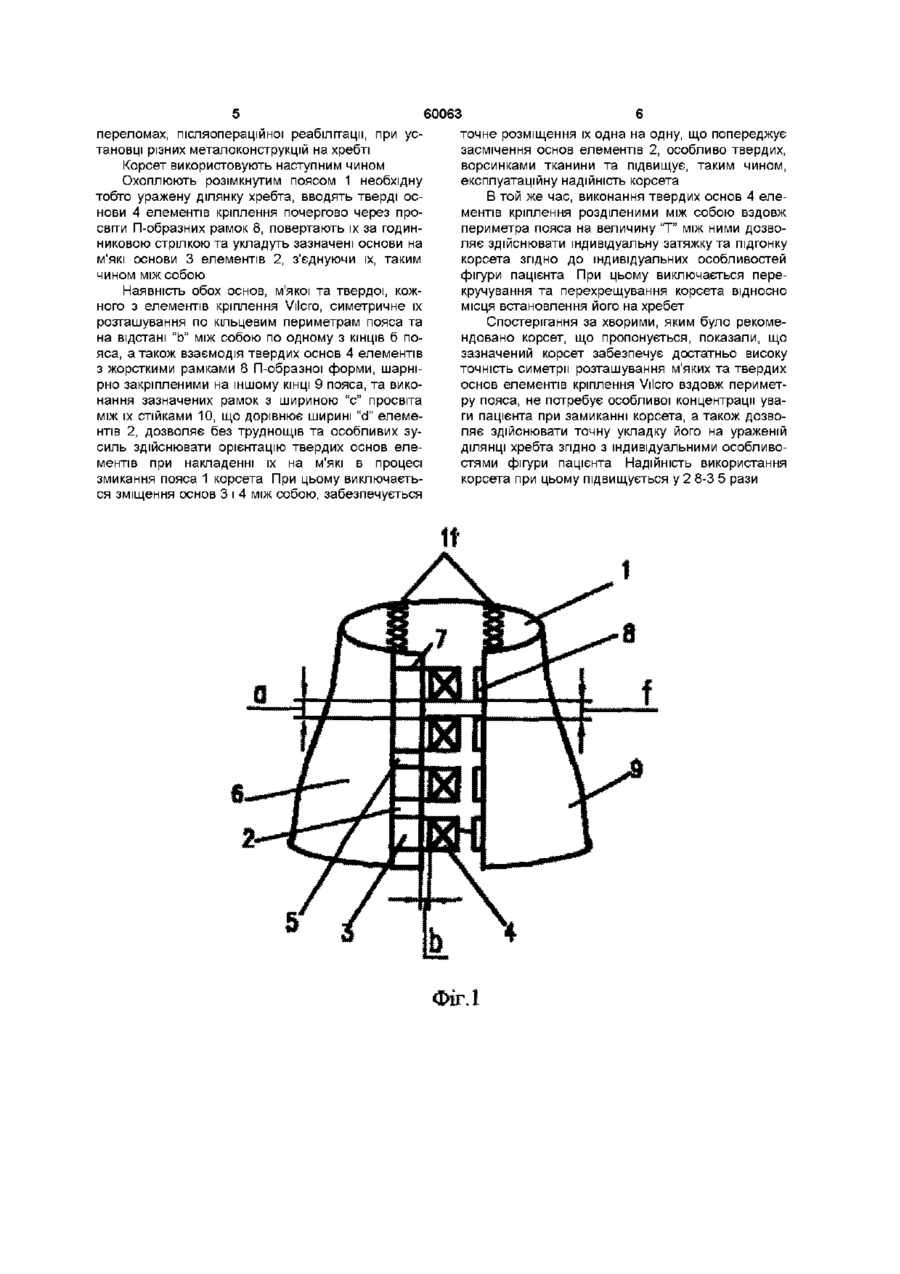

Корсет, що містить багатошаровий тканий пояс, на якому розташовані на відстані один від одного по висоті пояса кілька елементів кріплення Vilcro, кожен з яких виконаний з можливістю з'єднання між собою м'якої та твердої основи, який відрізняється тим, що обидві основи кожного з елементів Vilcro закріплені симетрично одна від одної по кільцевому периметру пояса і на відстані між собою на одному з його КІНЦІВ таким чином, що тверді основи елементів розташовані над торцем зазначеного кінця пояса з можливістю кутового повороту щодо м'яких основ та взаємодії з жорсткими рамками П-подібної форми, шарнірно закріпленими на другому КІНЦІ пояса і виконаними з шириною просвіту між їх стійками, що дорівнює ширині основ елементів, при цьому тверді основи елементів кріплення виконані роздільними між собою вздовж периметра пояса та розташовані Винахід відноситься до медичної техніки та стосується безпосередньо удосконалення корсета, який використовується, переважно, для ортопедичних цілей Відомий корсет, що містить пояс з елементом кріплення у вигляді ременя з пряжкою та отворами на ньому (а с СРСР №1797486, A61F5/02, 1993) Недоліком даного корсета є мала ширина фіксації корсетом фігури пацієнта, обмежена шириною ременя, що знижує стимуляцію відновлювальнорепараційних процесів в ураженій ДІЛЯНЦІ хребта Відомий корсет, який містить багатошаровий еластичний тканий пояс з елементом кріплення Vilcro, що виконаний за шириною зазначеного пояса (Рекламний проспект фірми "Трикор" м Москва, 1992 г, арт 2В 00) Недоліком зазначеного корсета є неможливість щільного облягання ураженої ДІЛЯНЦІ хребта, що знижує його лікувальні властивості Найбільш близьким за суттю та досягнутому результату до технічного рішення, що пропонується, є корсет, що містить багатошаровий тканий пояс на якому розташовані на відстані один від одного по висоті пояса кілька елементів кріплення Vilcro, кожен з яких виконаний з можливістю з'єднання між собою м'якої та твердої основи (а с СССР №480415, A61F5/03, 1975) Одна з основ елемента кріплення, наприклад жорстка, розташована у даному корсеті на одному з КІНЦІВ пояса, а інша основа, м'яка - на другому КІНЦІ пояса, при цьому м'які та тверді основи усіх елементів зв'язані між собою нероздільно тканою смугою на відпо симетрично ВІДПОВІДНИМ рамкам відному КІНЦІ пояса Недоліком відомого корсета є те, що він не виключає зміщення по висоті пояса однієї з основ елементів кріплення відносно іншої Для точного накладання однієї основи елемента кріплення на іншу при замиканні корсета потребується максимально чітка концентрація пацієнта Проте, для ряду пацієнтів, які страждають на відсутність необхідної координації руху (розсіяний склероз, постінсультний чи постінфарктний стани тощо) ця умова практично не може бути здійснена Тому, при накладанні твердої основи на м'яку основу елементів кріплення Vilcro дані основи, як правило, зміщуються між собою по висоті пояса і тоді тверді основи укладаються на ділянки тканини, розташовані між м'якими основами елементів кріплення Це приводить до швидкого засмічення твердих основ ворсинками тканини та виходу їх зі строю Крім того, виконання твердих основ елементів кріплення на одній тканій смужці нерозділеними між собою окремо по висоті пояса не забезпечує точної укладки корсета згідно з індивідуальними CO (О о о (О 60063 силь з боку пацієнта при накладанні однієї основи на іншу Виконання рамок П-образної форми з шириною просвіта між їх стійками, що дорівнює ширині основ елементів, дозволяє здійснити довільну орієнтацію та забезпечити співвісне розміщення по кільцевому периметру пояса обох основ кожного елемента кріплення та відповідної П-образної рамки, а також виконати точну укладку корсета згідно з індивідуальними особливостями фігури пацієнта Виконання твердих основ елементів кріплення розділеними між собою вздовж периметра пояса і розташування їх симетрично ВІДПОВІДНИМ Побразним рамкам запобігає за рахунок регулювання дуги охоплення корсетом тулуба пацієнта за його висотою перекручування та перехрещування корсета на ньому, а отже, забезпечує точну його укладку Аналогічних технічних рішень зі схожими ознаками в процесі патентно-інформаційного пошуку не виявлено Це свідчить, що технічне рішення, що пропонується, є новим, промислове та КЛІНІЧНО корисним і має винахідницький рівень Винахід пояснюється кресленнями, де на фіг 1 зображений корсет, що пропонується, в розімкнутому вигляді, на фіг 2 - теж саме, в зімкнутому вигляді, на фіг 3 - перетин А-А на фіг 2 Корсет міститьбагатошаровий тканий пояс 1, на якому розташовані на відстані "а" один від одного по висоті Н пояса кілька елементів кріплення Vilcro 2 («липучки») Пояс виконується в основному з ппоалерпйних тканин, що не викликають алерпйних реакцій на шкірі пацієнта КІЛЬКІСТЬ зазначених елементів в залежності від пропорційної будівлі фігури пацієнта може складатися з трьох Порівняння корсета, що пропонується, з та більш (оптимальна КІЛЬКІСТЬ елементів 4 шт) відомим (прототипом), показує, що новими шт Кожний з елементів кріплення виконаний з суттєвими ознаками тут є наступні можливістю сполучення між собою м'якої 3 та 1 Закріплення обох основ, жорсткої та м'якої, твердої 4 основ Обидві основи кожного елемента кожного елемента кріплення Vilcro симетрично закріпленні симетрично одна від одної по кільцеодна від одної по кільцевому периметру пояса та вому периметру пояса на тканинній смужці 5 та на на відстані між собою на одному з його КІНЦІВ тавідстані "Ь" між собою на одному з КІНЦІВ 6 пояса ким чином, що тверді основи елементів розташоТверді основи 4 елементів при цьому консольне вані над торцем зазначеного кінця пояса, з можливиступають над торцем 7 зазначеного кінця пояса вістю кутового звороту відносно м'яких основ та з можливістю кутового звороту щодо м'яких основ взаємодії з жорсткими рамками П-образної форми, З та взаємодії з жорсткими рамками 8, виконаними шарнірне закріпленими на другому КІНЦІ пояса П-образної форми, шарнірне закріпленими в поясі 2 Виконання рамок П-образної форми з шина другому його КІНЦІ 9 Рамки виконані з шириною риною просвіта між їх стійками, що дорівнює шипросвіта "с" між їх стійками 10, що дорівнює ширині рині основ елементів "d" елемента Тверді основи 4 елементів кріплення 3 Виконання твердих основ елементів кріпвиконані розділеними між собою вздовж периметлення розділеними між собою вздовж периметра ра пояса на величину зазору "f" між ними та розпояса та розміщення їх симетрично ВІДПОВІДНИМ Пташовані симетрично ВІДПОВІДНИМ П-образним образним рамкам рамкам Корсет для регулювання об'єму обхвату Закріплення обох основ, жорсткої та м'якої, фігури пацієнта може бути забезпечений також кожного елемента кріплення Vilcro симетрично замками 11, шнурованими, або резиновими бічниодна від одної по кільцевому периметру пояса та ми вставками (на кресленнях останні не вказані) на відстані між собою на одному з його КІНЦІВ поБІЧНІ вставки використовуються в основному для яса таким чином, що тверді основи елементів розпрофілактичної спрямованості ташовані над торцем зазначеного кінця пояса, з можливістю кутового звороту щодо м'яких основ та Корсет, що пропонується, може використовувзаємодії з жорсткими рамками П-образної форми, ватися для допоміжної фіксації та розвантаження шарнірно закріпленими на другому КІНЦІ пояса випопереково-крижового та нижньо-грудного ВІДДІЛІВ ключає зміщення одних основ елементів кріплення хребта при різних його хворобах (нестабільності відносно інших при зімкненні корсета та не потрепоперекового відділу хребта, спондилолістезі, бує для цього особливої концентрації уваги та зуспондилоартрозі и тощо), травмах, компресійних особливостями конфігурації тулуба пацієнта, а бажання виконати цю процедуру приводить до перекручування та перекошування корсета на ньому Надійність використання такого корсета за даних обставин низька Завдання винаходу полягає у створенні корсета, який забезпечить симетричне розташування м'якої та твердої основ кожного елемента кріплення Vilcro між собою при змиканні пояса без особливих на то зусиль та концентрації особливої уваги пацієнта, а також дозволить витримати точність укладки його згідно індивідуальним особливостям фігури пацієнта, а, отже, підвищить надійність його використання Поставлене завдання вирішується тим, що в корсеті, що містить багатошаровий тканий пояс, на якому розташовані на відстані один від одного по висоті пояса кілька елементів кріплення Vilcro, кожен з яких виконаний з можливістю з'єднання між собою м'якої та твердої основи, згідно до винаходу обидві основи кожного з елементів Vilcro закріплені симетрично одна від одної по кільцевому периметру пояса та на відстані між собою на одному з його КІНЦІВ таким чином, що тверді основи елементів розташовані над торцем зазначеного кінця пояса, з можливістю кутового повороту щодо м'яких основ та взаємодії з жорсткими рамами Побразної форми, шарнірне закріпленими на другому КІНЦІ пояса і виконаними з шириною просвіта між їх стійками, що дорівнює ширині основ елементів, при цьому тверді основи елементів кріплення виконані роздільними між собою вздовж периметра пояса та розташовані симетрично ВІДПОВІДНИМ рамкам переломах, післяопераційної реабілітації, при установці різних метал о конструкцій на хребті Корсет використовують наступним чином Охоплюють розімкнутим поясом 1 необхідну тобто уражену ділянку хребта, вводять тверді основи 4 елементів кріплення почергово через просвіти П-образних рамок 8, повертають їх за годинниковою стрілкою та укладуть зазначені основи на м'які ОСНОВИ 3 елементів 2, з'єднуючи їх, таким чином між собою Наявність обох основ, м'якої та твердої, кожного з елементів кріплення Vilcro, симетричне їх розташування по кільцевим периметрам пояса та на відстані "Ь" між собою по одному з КІНЦІВ б пояса, а також взаємодія твердих основ 4 елементів з жорсткими рамками 8 П-образної форми, шарнірно закріпленими на іншому КІНЦІ 9 пояса, та виконання зазначених рамок з шириною "с" просвіта між їх стійками 10, що дорівнює ширині "d" елементів 2, дозволяє без труднощів та особливих зусиль здійснювати орієнтацію твердих основ елементів при накладенні їх на м'які в процесі змикання пояса 1 корсета При цьому виключається зміщення основ 3 і 4 між собою, забезпечується 60063 точне розміщення їх одна на одну, що попереджує засмічення основ елементів 2, особливо твердих, ворсинками тканини та підвищує, таким чином, експлуатаційну надійність корсета В той же час, виконання твердих основ 4 елементів кріплення розділеними між собою вздовж периметра пояса на величину "Т" між ними дозволяє здійснювати індивідуальну затяжку та підгонку корсета згідно до індивідуальних особливостей фігури пацієнта При цьому виключається перекручування та перехрещування корсета відносно місця встановлення його на хребет Спостерігання за хворими, яким було рекомендовано корсет, що пропонується, показали, що зазначений корсет забезпечує достатньо високу точність симетрії розташування м'яких та твердих основ елементів кріплення Vilcro вздовж периметру пояса, не потребує особливої концентрації уваги пацієнта при замиканні корсета, а також дозволяє здійснювати точну укладку його на ураженій ДІЛЯНЦІ хребта згідно з індивідуальними особливостями фігури пацієнта Надійність використання корсета при цьому підвищується у 2 8-3 5 рази 60063 Комп'ютерна верстка В Рябиця Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
