Пристрій для кріплення канатного пояса

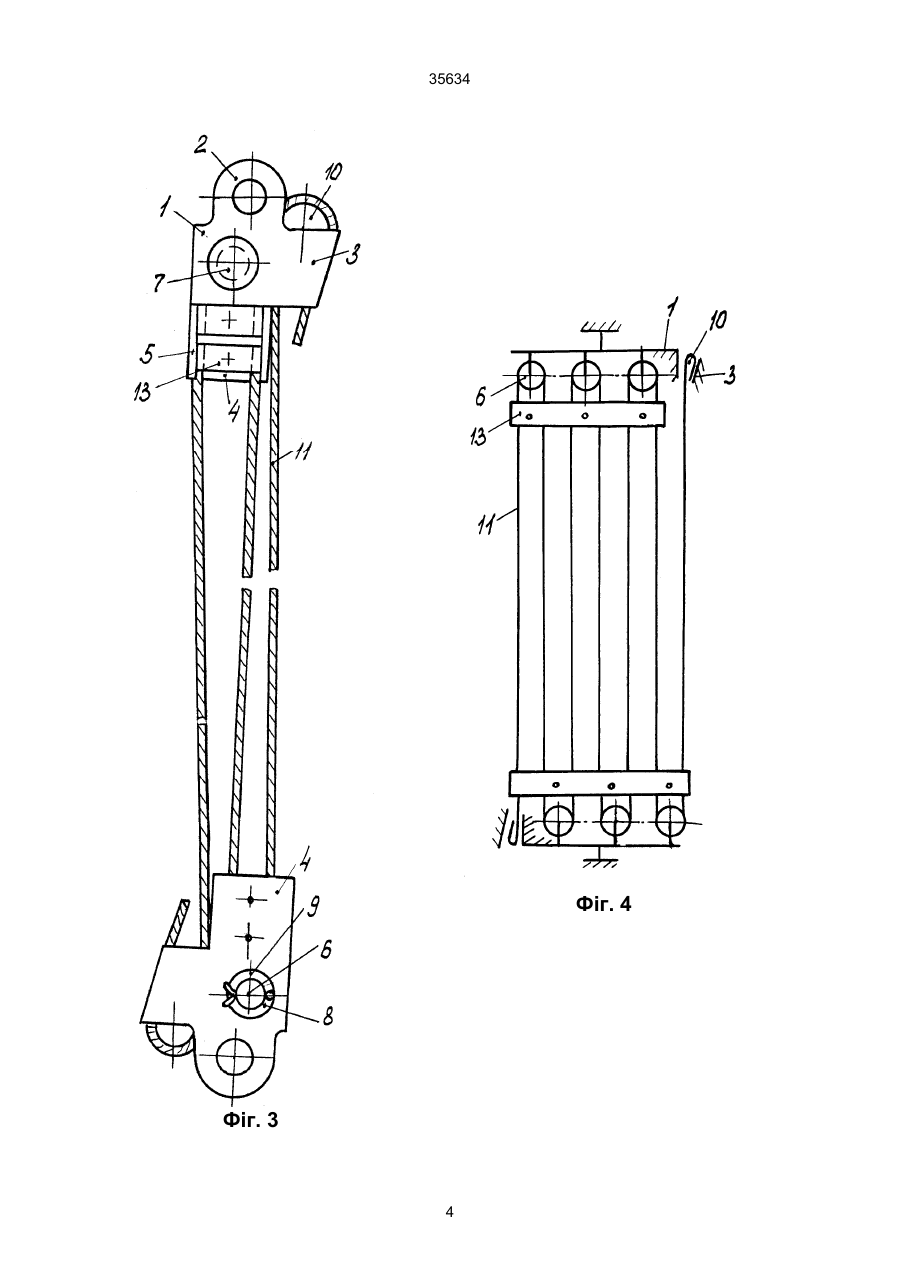

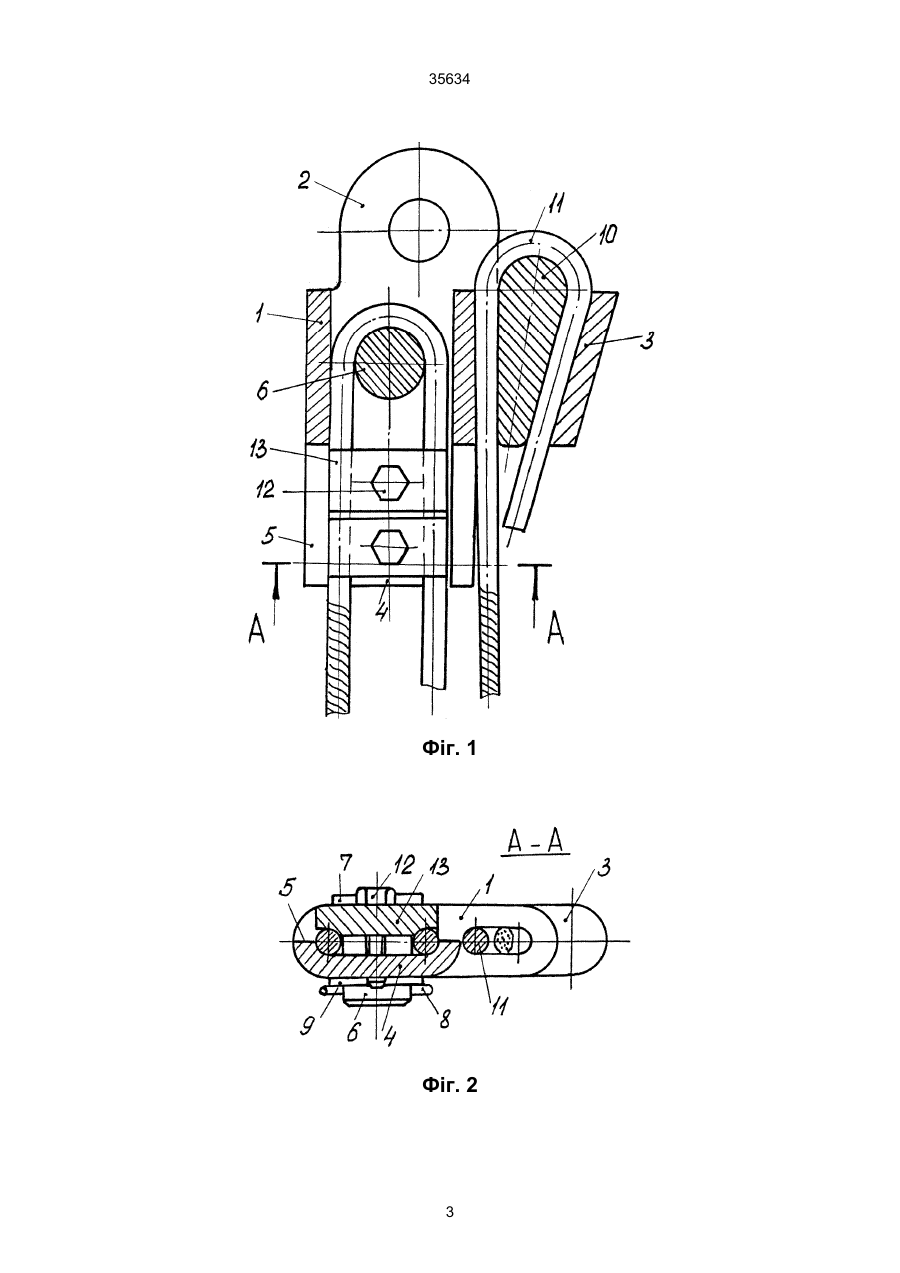

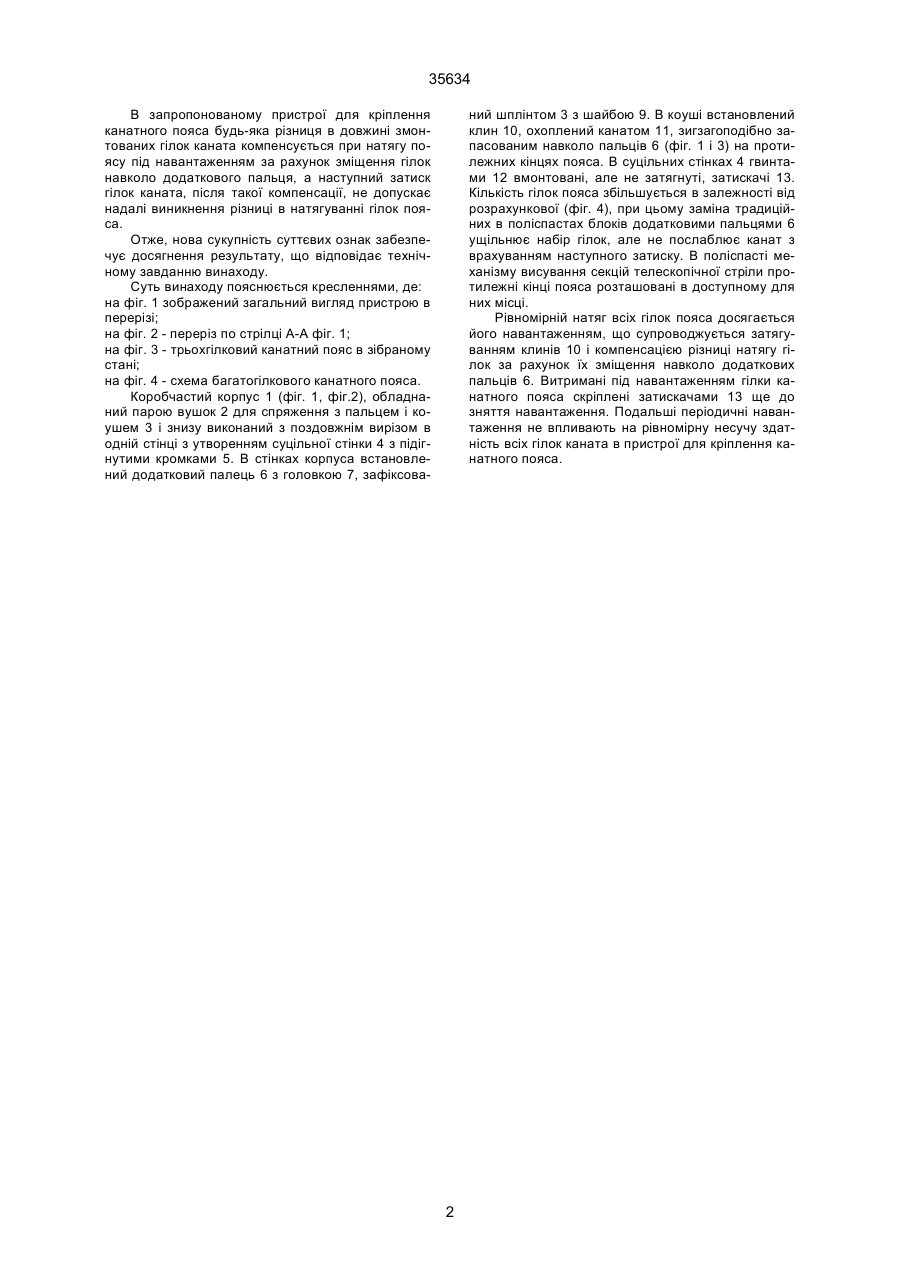

Пристрій для кріплення канатного пояса, що містить обладнаний вушком для спряження з па 35634 В запропонованому пристрої для кріплення канатного пояса будь-яка різниця в довжині змонтованих гілок каната компенсується при натягу поясу під навантаженням за рахунок зміщення гілок навколо додаткового пальця, а наступний затиск гілок каната, після такої компенсації, не допускає надалі виникнення різниці в натягуванні гілок пояса. Отже, нова сукупність суттєвих ознак забезпечує досягнення результату, що відповідає технічному завданню винаходу. Суть винаходу пояснюється кресленнями, де: на фіг. 1 зображений загальний вигляд пристрою в перерізі; на фіг. 2 - переріз по стрілці А-А фіг. 1; на фіг. 3 - трьохгілковий канатний пояс в зібраному стані; на фіг. 4 - схема багатогілкового канатного пояса. Коробчастий корпус 1 (фіг. 1, фіг.2), обладнаний парою вушок 2 для спряження з пальцем і коушем 3 і знизу виконаний з поздовжнім вирізом в одній стінці з утворенням суцільної стінки 4 з підігнутими кромками 5. В стінках корпуса встановлений додатковий палець 6 з головкою 7, зафіксова ний шплінтом 3 з шайбою 9. В коуші встановлений клин 10, охоплений канатом 11, зигзагоподібно запасованим навколо пальців 6 (фіг. 1 і 3) на протилежних кінцях пояса. В суцільних стінках 4 гвинтами 12 вмонтовані, але не затягнуті, затискачі 13. Кількість гілок пояса збільшується в залежності від розрахункової (фіг. 4), при цьому заміна традиційних в поліспастах блоків додатковими пальцями 6 ущільнює набір гілок, але не послаблює канат з врахуванням наступного затиску. В поліспасті механізму висування секцій телескопічної стріли протилежні кінці пояса розташовані в доступному для них місці. Рівномірній натяг всіх гілок пояса досягається його навантаженням, що супроводжується затягуванням клинів 10 і компенсацією різниці натягу гілок за рахунок їх зміщення навколо додаткових пальців 6. Витримані під навантаженням гілки канатного пояса скріплені затискачами 13 ще до зняття навантаження. Подальші періодичні навантаження не впливають на рівномірну несучу здатність всіх гілок каната в пристрої для кріплення канатного пояса. 2 35634 Фіг. 1 Фіг. 2 3 35634 Фіг. 4 Фіг. 3 4 35634 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
