Самогодівниця для видачі подрібнених силосованих кормів тваринам

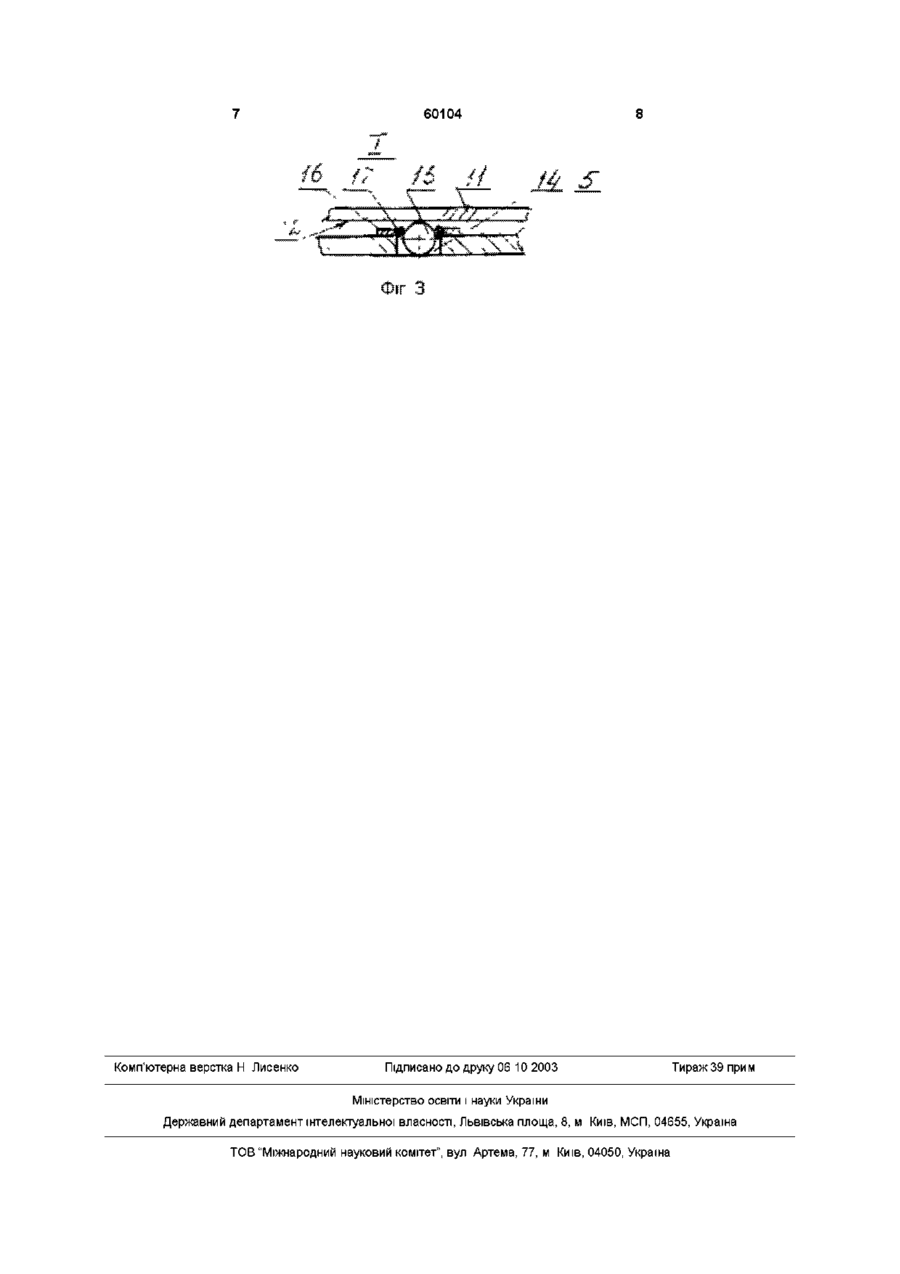

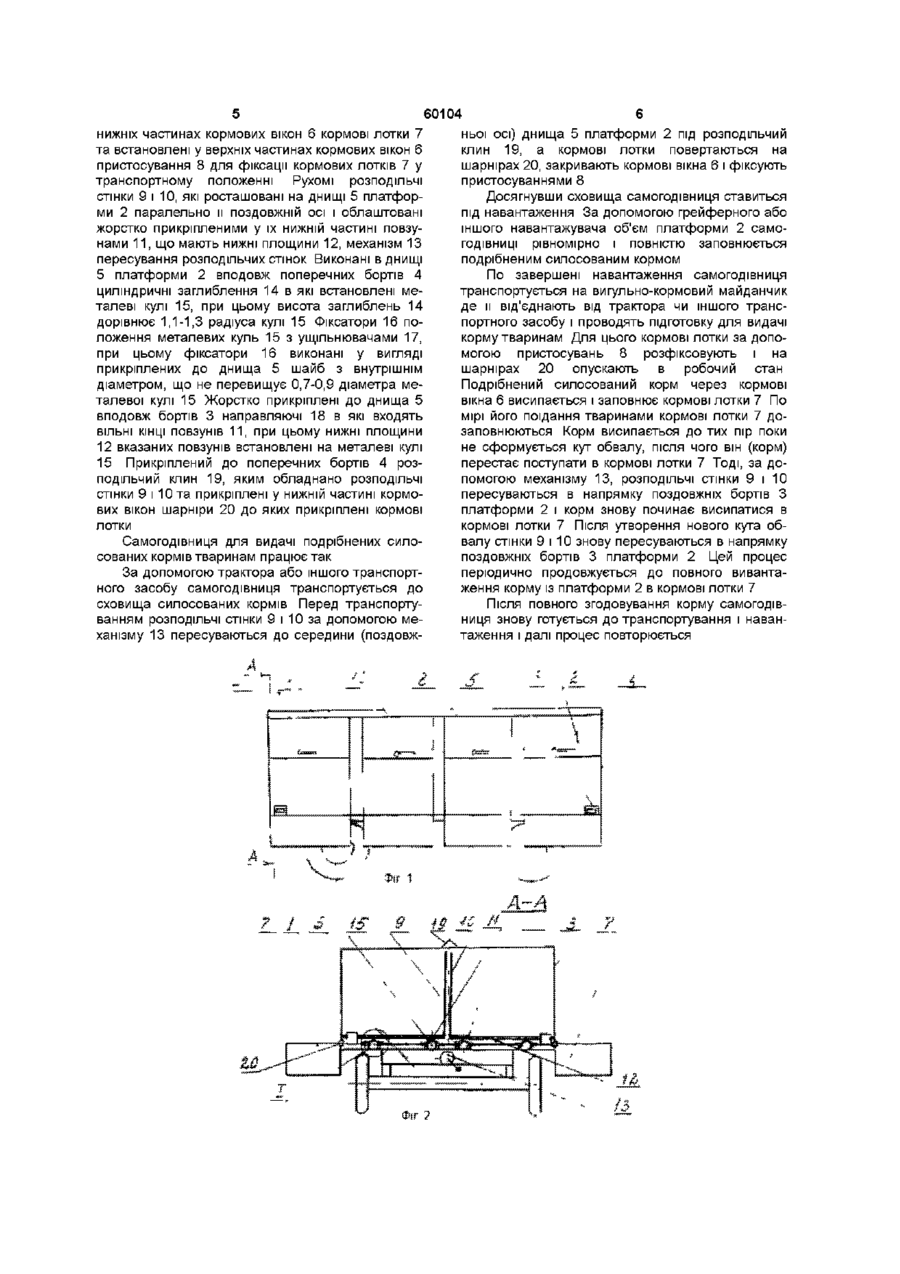

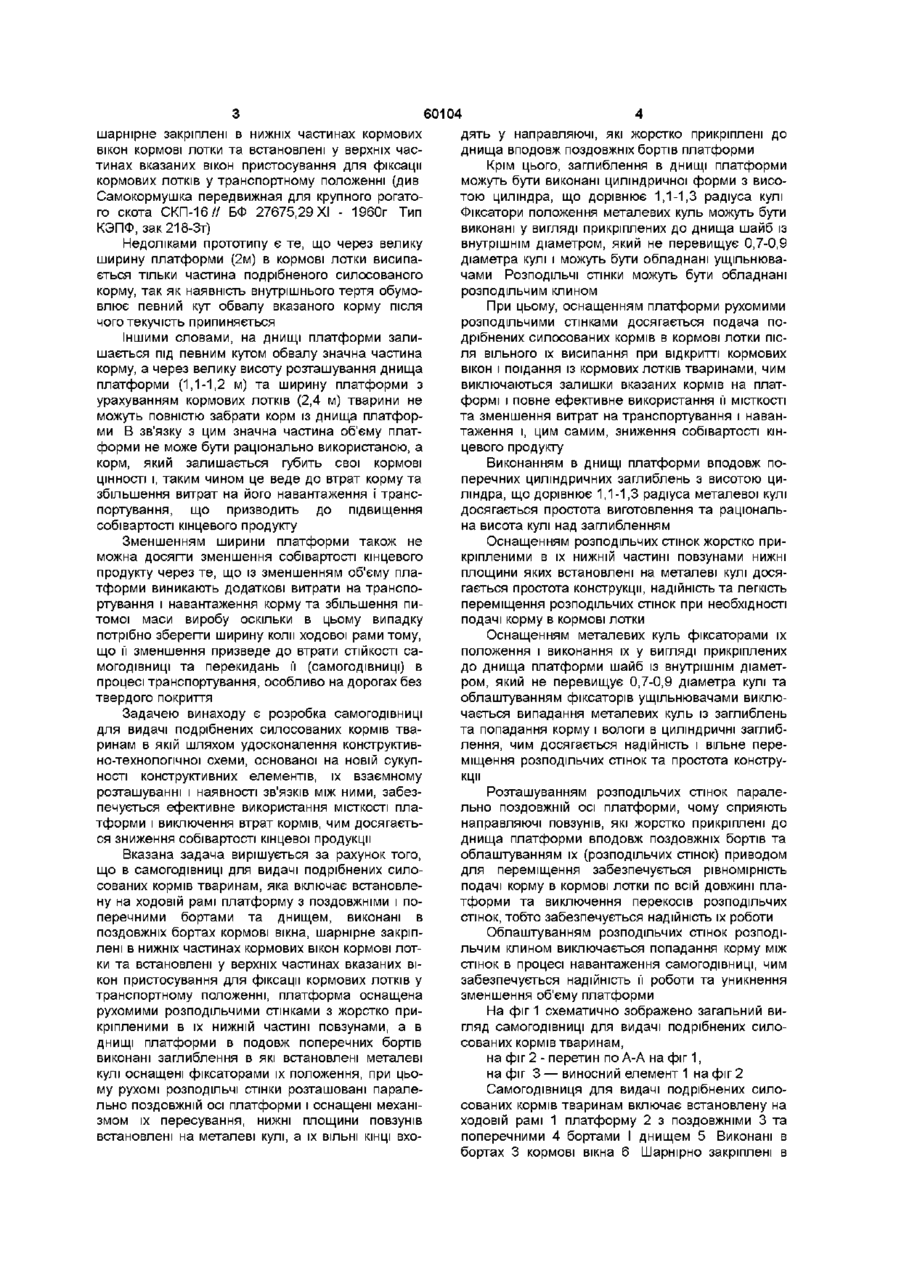

1 Самогодівниця для видачі подрібнених силосованих кормів тваринам, що включає встановлену на ходовій рамі платформу з поздовжніми і поперечними бортами та днищем, виконані в поздовжніх бортах кормові вікна, шарнірно закріплені в нижніх частинах кормових вікон кормові лотки та встановлені у верхніх частинах вказаних вікон пристосування для фіксації кормових лотків у транспортному положенні, яка відрізняється тим, що платформа оснащена рухомими розподільними стінками з жорстко прикріпленими в їх нижній частині повзунами, а в днищі платформи уздовж поперечних бортів виконані заглиблення, в які встановлені металеві кулі, оснащені Винахід відноситься до області сільськогосподарського виробництва, зокрема до самогодівниць для тварин і може бути ефективно використаним на вигульно-кормових майданчиках ферм по виробництву яловичини в м'ясному і молочному скотарстві і т і ВІДОМІ самогодівниці для видачі кормів тваринам, що включають встановлену на ходовій рамі платформу з поздовжніми і поперечними бортами та днищем і виконані в поздовжніх бортах кормові вікна (див , наприклад, заявку Франції №2 650 730, А01К5/01, B62D63/06, 1991) Недоліками таких самогодівниць є те, що через виконання поздовжніх бортів з постійно відкритими кормовими вікнами (драбинчасті борти) такі самогодівниці проблематично використовувати для видачі подрібнених силосованих кормів тваринам оскільки в процесі їх транспортування від сховища до місця видачі (вигульно-кормового майданчика) проходять значні незворотні втрати фіксаторами їх положення, причому рухомі розподільні стінки розташовані паралельно поздовжній осі платформи і оснащені механізмом їх пересування, нижні площини повзунів встановлені на металеві кулі, а їх ВІЛЬНІ КІНЦІ ВХОДЯТЬ у на прямні, які жорстко прикріплені до днища уздовж поздовжніх бортів платформи 2 Самогодівниця за п 1 , яка відрізняється тим, що заглиблення в днищі платформи виконані циліндричної форми з висотою циліндра, що дорівнює 1,1-1,3 радіуса кулі 3 Самогодівниця за пп 1 і 2, яка відрізняється тим, що фіксатори положення металевих куль виконані у вигляді прикріплених до днища шайб із внутрішнім діаметром, який не перевищує 0,7-0,9 діаметра кулі 4 Самогодівниця за пп 1, 2 і 3, яка відрізняється тим, що фіксатори положення металевих куль обладнані ущільнювачами 5 Самогодівниця за п 1 , яка відрізняється тим, що розподільні стінки обладнані розподільним клином подрібнених кормів за рахунок їх висипання через відкриті кормові вікна Далі, через відсутність кормових лотків значна частина подрібнених силосованих кормів в процесі вживання їх тваринами просипається на землю і притоптується копитами тварин, а це також призводить до незворотних втрат кормів, їх перевитрати, що негативно впливає на собівартість кінцевого продукту І, нарешті, частина силосованого корму, яка знаходиться по середині днища платформи, тобто поза межами вільного досягнення його тваринами, втрачає кормову ЦІННІСТЬ, що також призводить до значних втрат За прототип прийнято найбільш близьку по технічній суті самогодівницю для видачі подрібнених силосованих кормів тваринам, що включає встановлену на ходовій рамі платформу з поздовжніми і поперечними бортами та днище, виконані в поздовжніх бортах кормові вікна, о (О 60104 шарнірне закріплені в нижніх частинах кормових ДЯТЬ у направляючі, які жорстко прикріплені до вікон кормові лотки та встановлені у верхніх часднища вподовж поздовжніх бортів платформи тинах вказаних вікон пристосування для фіксації Крім цього, заглиблення в днищі платформи кормових лотків у транспортному положенні (див можуть бути виконані циліндричної форми з висоСамокормушка передвижная для крупного рогатотою циліндра, що дорівнює 1,1-1,3 радіуса кулі го скота СКП-16// БФ 27675,29X1 - 1960г Тип Фіксатори положення металевих куль можуть бути КЭПФ, зак218-3т) виконані у вигляді прикріплених до днища шайб із внутрішнім діаметром, який не перевищує 0,7-0,9 Недоліками прототипу є те, що через велику діаметра кулі і можуть бути обладнані ущільнюваширину платформи (2м) в кормові лотки висипачами РОЗПОДІЛЬЧІ СТІНКИ можуть бути обладнані ється тільки частина подрібненого силосованого розподільчим клином корму, так як наявність внутрішнього тертя обумовлює певний кут обвалу вказаного корму після При цьому, оснащенням платформи рухомими чого текучість припиняється розподільчими стінками досягається подача подрібнених силосованих кормів в кормові лотки пісІншими словами, на днищі платформи залиля вільного їх висипання при відкритті кормових шається під певним кутом обвалу значна частина вікон і поїдання із кормових лотків тваринами, чим корму, а через велику висоту розташування днища виключаються залишки вказаних кормів на платплатформи (1,1-1,2 м) та ширину платформи з формі і повне ефективне використання її МІСТКОСТІ урахуванням кормових лотків (2,4 м) тварини не та зменшення витрат на транспортування і наванможуть повністю забрати корм із днища платфортаження і, цим самим, зниження собівартості кінми В зв'язку з цим значна частина об'єму платцевого продукту форми не може бути раціонально використаною, а корм, який залишається губить свої кормові Виконанням в днищі платформи вподовж поЦІННОСТІ і, таким чином це веде до втрат корму та перечних циліндричних заглиблень з висотою цизбільшення витрат на його навантаження і трансліндра, що дорівнює 1,1-1,3 радіуса металевої кулі портування, що призводить до підвищення досягається простота виготовлення та раціональсобівартості кінцевого продукту на висота кулі над заглибленням Зменшенням ширини платформи також не Оснащенням розподільчих стінок жорстко приможна досягти зменшення собівартості кінцевого кріпленими в їх нижній частині повзунами нижні продукту через те, що із зменшенням об'єму плаплощини яких встановлені на металеві кулі досятформи виникають додаткові витрати на транспогається простота конструкції, надійність та легкість ртування і навантаження корму та збільшення пипереміщення розподільчих стінок при необхідності томої маси виробу оскільки в цьому випадку подачі корму в кормові лотки потрібно зберегти ширину коли ходової рами тому, Оснащенням металевих куль фіксаторами їх що її зменшення призведе до втрати СТІЙКОСТІ саположення і виконання їх у вигляді прикріплених могодівниці та перекидань її (самогодівниці) в до днища платформи шайб із внутрішнім діаметпроцесі транспортування, особливо на дорогах без ром, який не перевищує 0,7-0,9 діаметра кулі та твердого покриття облаштуванням фіксаторів ущільнювачами виключається випадання металевих куль із заглиблень Задачею винаходу є розробка самогодівниці та попадання корму і вологи в циліндричні заглибдля видачі подрібнених силосованих кормів твалення, чим досягається надійність і вільне переринам в якій шляхом удосконалення конструктивміщення розподільчих стінок та простота конструно-технологічної схеми, основаної на новій сукупкції ності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними, забезРозташуванням розподільчих стінок паралепечується ефективне використання МІСТКОСТІ плально поздовжній осі платформи, чому сприяють тформи і виключення втрат кормів, чим досягаєтьнаправляючі повзунів, які жорстко прикріплені до ся зниження собівартості кінцевої продукції днища платформи вподовж поздовжніх бортів та облаштуванням їх (розподільчих стінок) приводом Вказана задача вирішується за рахунок того, для переміщення забезпечується рівномірність що в самогодівниці для видачі подрібнених силоподачі корму в кормові лотки по всій довжині пласованих кормів тваринам, яка включає встановлетформи та виключення перекосів розподільчих ну на ходовій рамі платформу з поздовжніми і постінок, тобто забезпечується надійність їх роботи перечними бортами та днищем, виконані в поздовжніх бортах кормові вікна, шарнірне закріпОблаштуванням розподільчих стінок розподілені в нижніх частинах кормових вікон кормові лотльчим клином виключається попадання корму між ки та встановлені у верхніх частинах вказаних вістінок в процесі навантаження самогодівниці, чим кон пристосування для фіксації кормових лотків у забезпечується надійність її роботи та уникнення транспортному положенні, платформа оснащена зменшення об'єму платформи рухомими розподільчими стінками з жорстко приНа фіг 1 схематично зображено загальний викріпленими в їх нижній частині повзунами, а в гляд самогодівниці для видачі подрібнених силоднищі платформи в подовж поперечних бортів сованих кормів тваринам, виконані заглиблення в які встановлені металеві на фіг 2 - перетин по А-А на фіг 1, кулі оснащені фіксаторами їх положення, при цьона фіг 3 — виносний елемент 1 на фіг 2 му рухомі розподільчі стінки розташовані паралеСамогодівниця для видачі подрібнених силольно поздовжній осі платформи і оснащені механісованих кормів тваринам включає встановлену на змом їх пересування, нижні площини повзунів ходовій рамі 1 платформу 2 з поздовжніми 3 та встановлені на металеві кулі, а їх ВІЛЬНІ КІНЦІ ВХОпоперечними 4 бортами І днищем 5 Виконані в бортах 3 кормові вікна 6 Шарнірно закріплені в 60104 нижніх частинах кормових вікон 6 кормові лотки 7 та встановлені у верхніх частинах кормових вікон 6 пристосування 8 для фіксації кормових лотків 7 у транспортному положенні Рухомі розподільчі стінки 9 і 10, які росташовані на днищі 5 платформи 2 паралельно м поздовжній осі і облаштовані жорстко прикріпленими у їх нижній частині повзунами 11, що мають нижні площини 12, механізм 13 пересування розподільчих стінок Виконані в днищі 5 платформи 2 вподовж поперечних бортів 4 циліндричні заглиблення 14 в які встановлені металеві кулі 15, при цьому висота заглиблень 14 дорівнює 1,1-1,3 радіуса кулі 15 Фіксатори 16 положення металевих куль 15 з ущільнювачами 17, при цьому фіксатори 16 виконані у вигляді прикріплених до днища 5 шайб з внутрішнім діаметром, що не перевищує 0,7-0,9 діаметра металевої кулі 15 Жорстко прикріплені до днища 5 вподовж бортів 3 направляючі 18 в які входять ВІЛЬНІ КІНЦІ повзунів 11, при цьому нижні площини 12 вказаних повзунів встановлені на металеві кулі 15 Прикріплений до поперечних бортів 4 розподільчий кпин 19, яким обладнано розподільчі стінки 9 і 10 та прикріплені у нижній частині кормових вікон шарніри 20 до яких прикріплені кормові лотки Самогодівниця для видачі подрібнених силосованих кормів тваринам працює так За допомогою трактора або іншого транспортного засобу самогодівниця транспортується до сховища силосованих кормів Перед транспортуванням розподільчі стінки 9 і 10 за допомогою механізму 13 пересуваються до середини (поздовж ньої осі) днища 5 платформи 2 під розподільчий клин 19, а кормові лотки повертаються на шарнірах 20, закривають кормові вікна 6 і фіксують пристосуваннями 8 Досягнувши сховища самогодівниця ставиться під навантаження За допомогою грейферного або іншого навантажувача об'єм платформи 2 самогодівниці рівномірно і повністю заповнюється подрібненим силосованим кормом По завершені навантаження самогодівниця транспортується на вигульно-кормовий майданчик де м від'єднають від трактора чи іншого транспортного засобу і проводять підготовку для видачі корму тваринам Для цього кормові лотки за допомогою пристосувань 8 розфіксовують і на шарнірах 20 опускають в робочий стан Подрібнений силосований корм через кормові вікна 6 висипається і заповнює кормові лотки 7 По мірі його поїдання тваринами кормові лотки 7 дозаповнюються Корм висипається до тих пір поки не сформується кут обвалу, після чого він (корм) перестає поступати в кормові лотки 7 Тоді, за допомогою механізму 13, розподільчі стінки 9 і 10 пересуваються в напрямку поздовжніх бортів З платформи 2 і корм знову починає висипатися в кормові лотки 7 Після утворення нового кута обвалу стінки 9 і 10 знову пересуваються в напрямку поздовжніх бортів 3 платформи 2 Цей процес періодично продовжується до повного вивантаження корму із платформи 2 в кормові лотки 7 Після ПОВНОГО згодовування корму самогодівниця знову готується до транспортування і навантаження і далі процес повторюється 60104 Комп'ютерна верстка Н Лисенко Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
