Система водопостачання

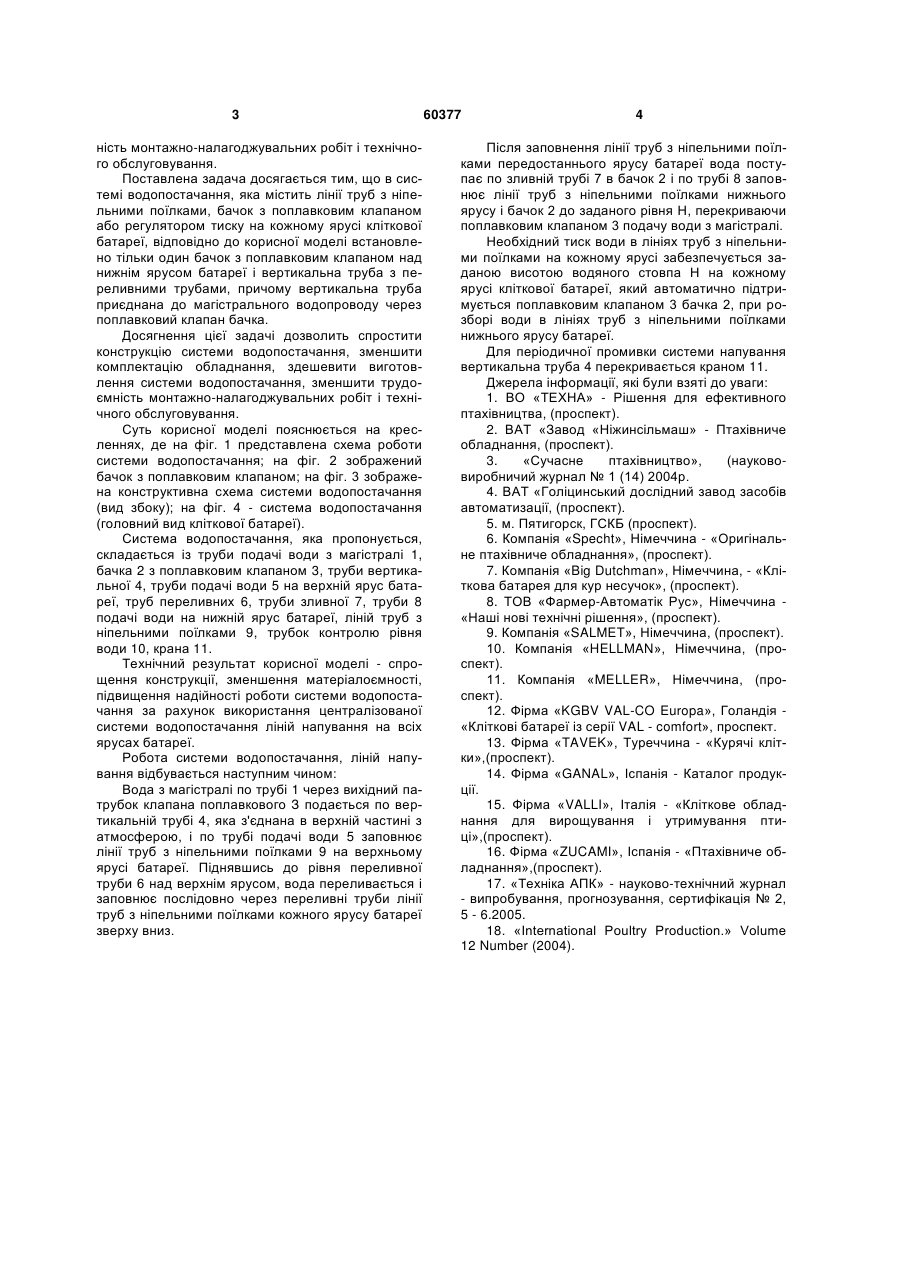

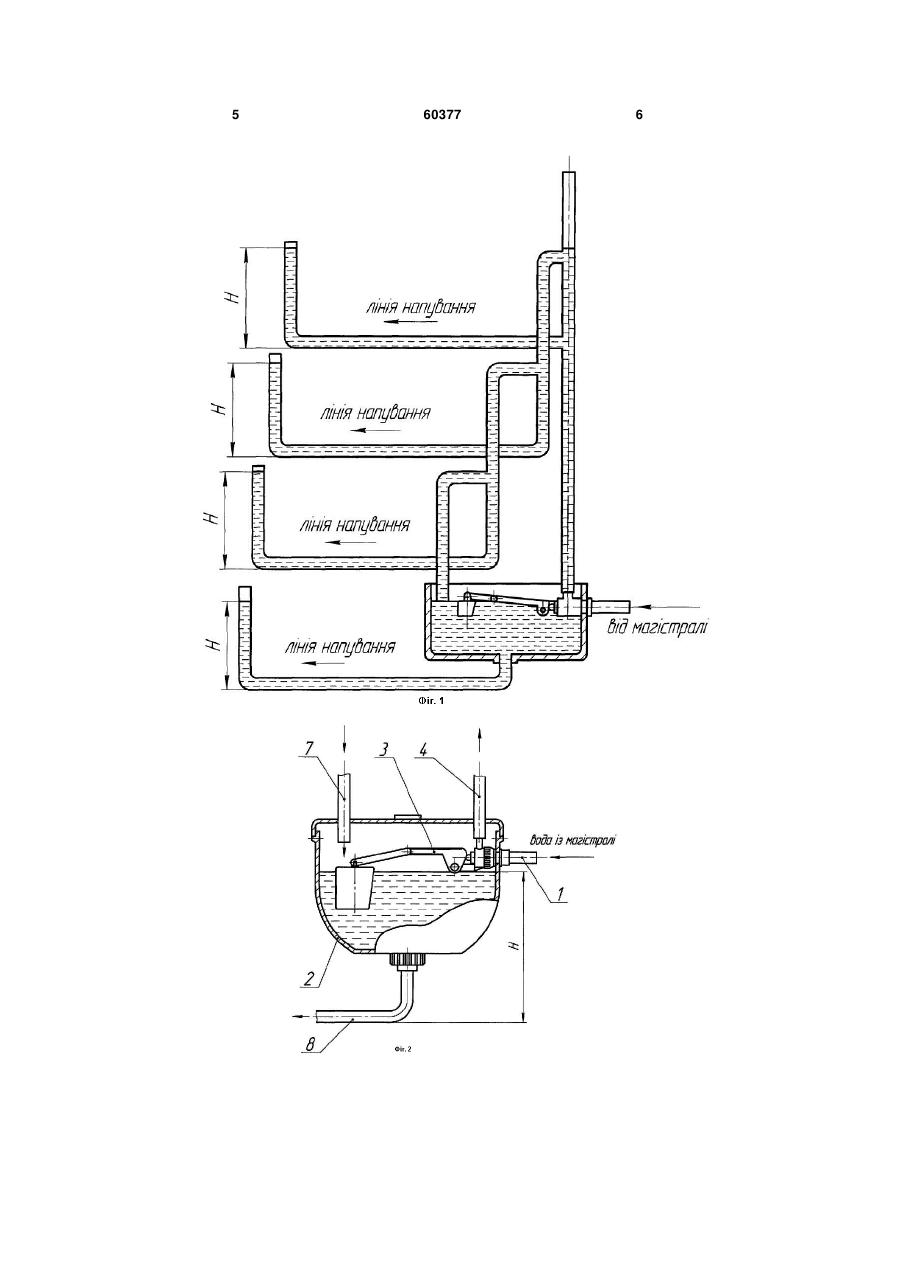

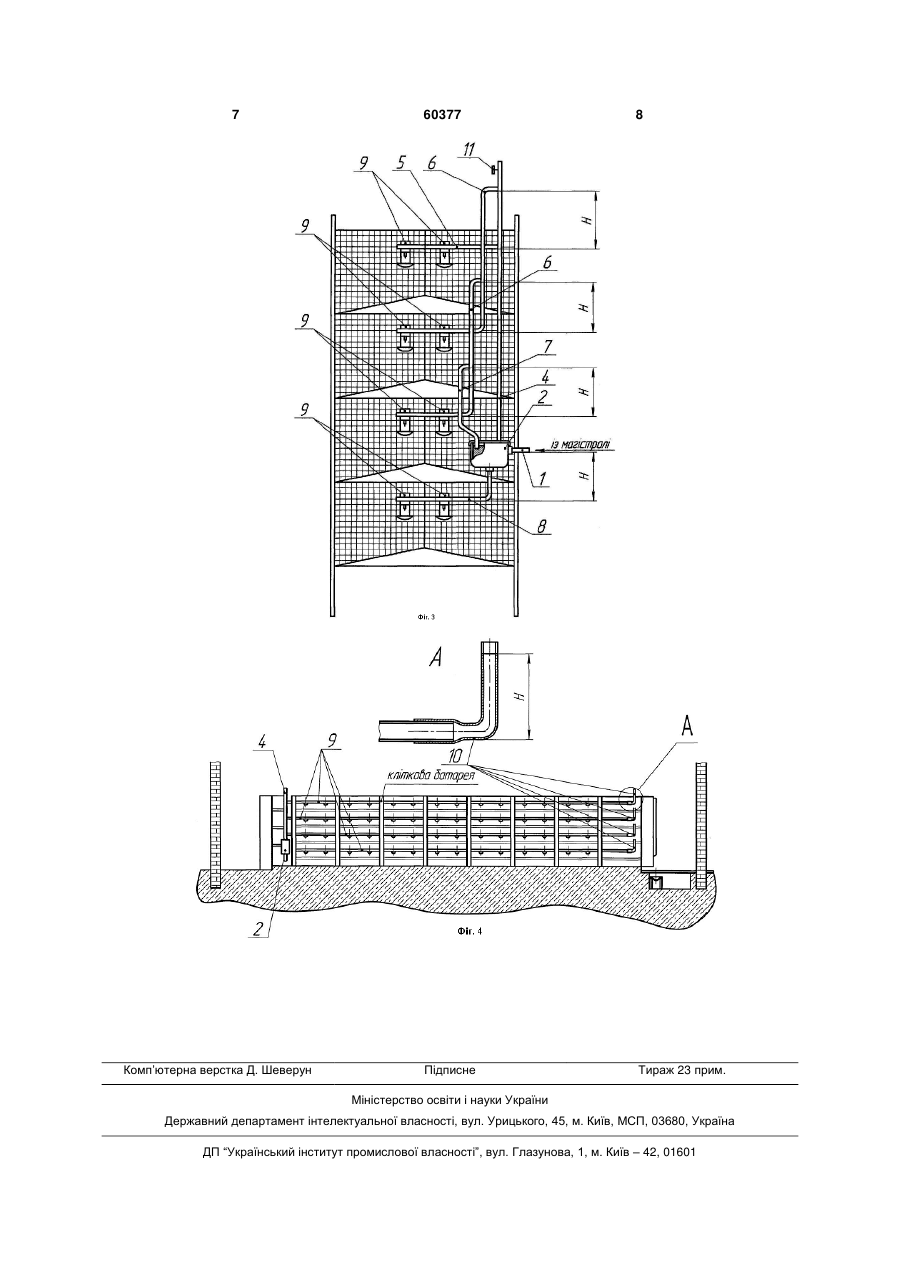

Система водопостачання, що містить лінії труб з ніпельними поїлками, бачок з поплавковим клапаном та вертикальну трубу з переливними трубами, приєднаними до лінії напування кожного ярусу батареї, яка відрізняється тим, що бачок з поплавковим клапаном розташований над нижнім ярусом кліткової батареї, а вертикальна труба приєднана в нижній частині до магістрального водопроводу через вихідний патрубок поплавкового клапана бачка, а в верхній частині має вихід в атмосферу. (19) (21) u200911775 (22) 18.11.2009 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) АНТОНОВ АНДРІЙ ЮРІЙОВИЧ, АНТОНОВ ЮРІЙ КИРИЛОВИЧ, БОРИСЛАВСЬКИЙ ЛЕОНІД БОРИСОВИЧ (73) АНТОНОВ АНДРІЙ ЮРІЙОВИЧ, АНТОНОВ ЮРІЙ КИРИЛОВИЧ, БОРИСЛАВСЬКИЙ ЛЕОНІД БОРИСОВИЧ 3 ність монтажно-налагоджувальних робіт і технічного обслуговування. Поставлена задача досягається тим, що в системі водопостачання, яка містить лінії труб з ніпельними поїлками, бачок з поплавковим клапаном або регулятором тиску на кожному ярусі кліткової батареї, відповідно до корисної моделі встановлено тільки один бачок з поплавковим клапаном над нижнім ярусом батареї і вертикальна труба з переливними трубами, причому вертикальна труба приєднана до магістрального водопроводу через поплавковий клапан бачка. Досягнення цієї задачі дозволить спростити конструкцію системи водопостачання, зменшити комплектацію обладнання, здешевити виготовлення системи водопостачання, зменшити трудоємність монтажно-налагоджувальних робіт і технічного обслуговування. Суть корисної моделі пояснюється на кресленнях, де на фіг. 1 представлена схема роботи системи водопостачання; на фіг. 2 зображений бачок з поплавковим клапаном; на фіг. 3 зображена конструктивна схема системи водопостачання (вид збоку); на фіг. 4 - система водопостачання (головний вид кліткової батареї). Система водопостачання, яка пропонується, складається із труби подачі води з магістралі 1, бачка 2 з поплавковим клапаном 3, труби вертикальної 4, труби подачі води 5 на верхній ярус батареї, труб переливних 6, труби зливної 7, труби 8 подачі води на нижній ярус батареї, ліній труб з ніпельними поїлками 9, трубок контролю рівня води 10, крана 11. Технічний результат корисної моделі - спрощення конструкції, зменшення матеріалоємності, підвищення надійності роботи системи водопостачання за рахунок використання централізованої системи водопостачання ліній напування на всіх ярусах батареї. Робота системи водопостачання, ліній напування відбувається наступним чином: Вода з магістралі по трубі 1 через вихідний патрубок клапана поплавкового З подається по вертикальній трубі 4, яка з'єднана в верхній частині з атмосферою, і по трубі подачі води 5 заповнює лінії труб з ніпельними поїлками 9 на верхньому ярусі батареї. Піднявшись до рівня переливної труби 6 над верхнім ярусом, вода переливається і заповнює послідовно через переливні труби лінії труб з ніпельними поїлками кожного ярусу батареї зверху вниз. 60377 4 Після заповнення лінії труб з ніпельними поїлками передостаннього ярусу батареї вода поступає по зливній трубі 7 в бачок 2 і по трубі 8 заповнює лінії труб з ніпельними поїлками нижнього ярусу і бачок 2 до заданого рівня Н, перекриваючи поплавковим клапаном 3 подачу води з магістралі. Необхідний тиск води в лініях труб з ніпельними поїлками на кожному ярусі забезпечується заданою висотою водяного стовпа Н на кожному ярусі кліткової батареї, який автоматично підтримується поплавковим клапаном 3 бачка 2, при розборі води в лініях труб з ніпельними поїлками нижнього ярусу батареї. Для періодичної промивки системи напування вертикальна труба 4 перекривається краном 11. Джерела інформації, які були взяті до уваги: 1. ВО «ТЕХНА» - Рішення для ефективного птахівництва, (проспект). 2. ВАТ «Завод «Ніжинсільмаш» - Птахівниче обладнання, (проспект). 3. «Сучасне птахівництво», (наукововиробничий журнал № 1 (14) 2004р. 4. ВАТ «Голіцинський дослідний завод засобів автоматизації, (проспект). 5. м. Пятигорск, ГСКБ (проспект). 6. Компанія «Specht», Німеччина - «Оригінальне птахівниче обладнання», (проспект). 7. Компанія «Big Dutchman», Німеччина, - «Кліткова батарея для кур несучок», (проспект). 8. ТОВ «Фармер-Автоматік Рус», Німеччина «Наші нові технічні рішення», (проспект). 9. Компанія «SALMET», Німеччина, (проспект). 10. Компанія «HELLMAN», Німеччина, (проспект). 11. Компанія «MELLER», Німеччина, (проспект). 12. Фірма «KGBV VAL-CO Europa», Голандія «Кліткові батареї із серії VAL - comfort», проспект. 13. Фірма «TAVEK», Туреччина - «Курячі клітки»,(проспект). 14. Фірма «GANAL», Іспанія - Каталог продукції. 15. Фірма «VALLI», Італія - «Кліткове обладнання для вирощування і утримування птиці»,(проспект). 16. Фірма «ZUCAMI», Іспанія - «Птахівниче обладнання»,(проспект). 17. «Техніка АПК» - науково-технічний журнал - випробування, прогнозування, сертифікація № 2, 5 - 6.2005. 18. «International Poultry Production.» Volume 12 Number (2004). 5 60377 6 7 Комп’ютерна верстка Д. Шеверун 60377 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
