Пристрій для привода вертикальних валків універсального прокатного стану

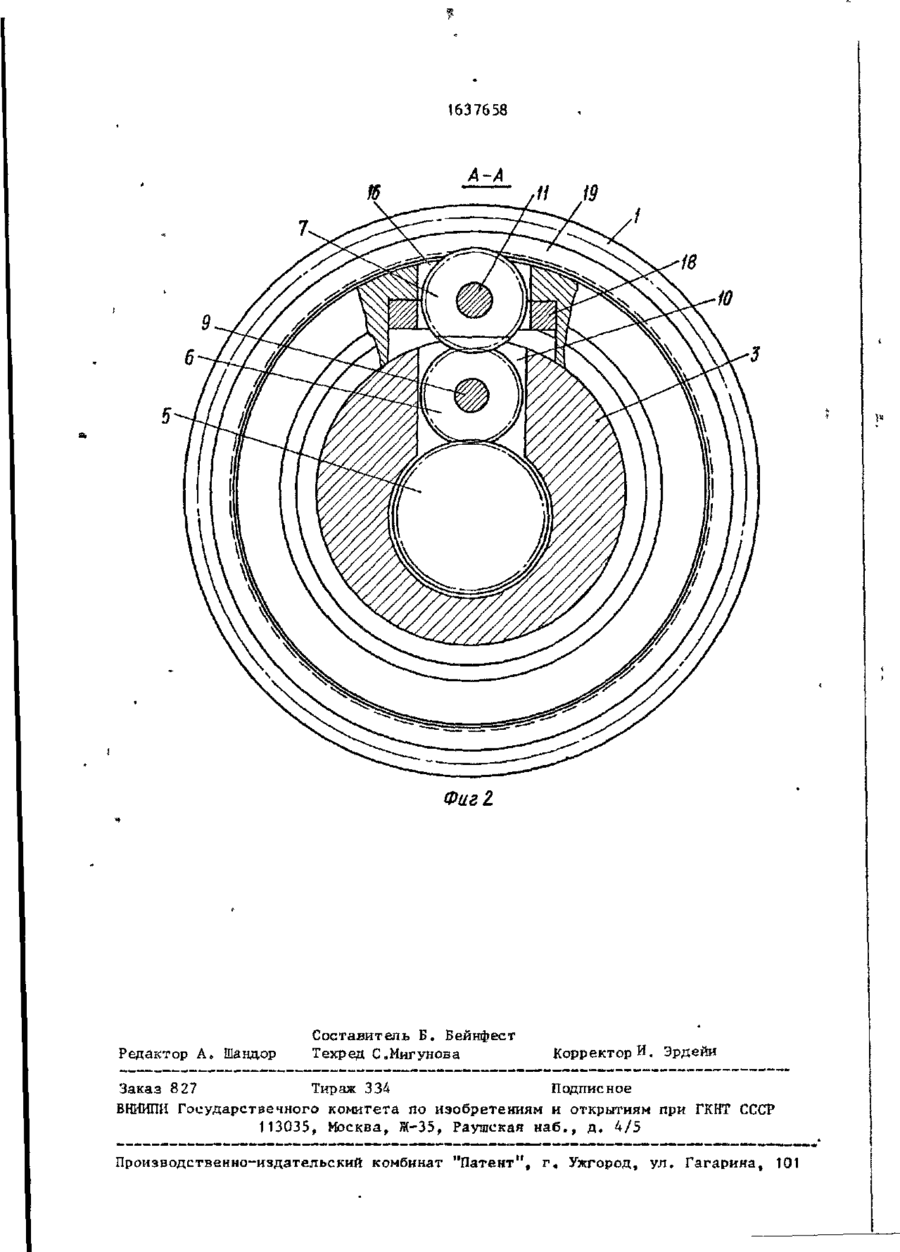

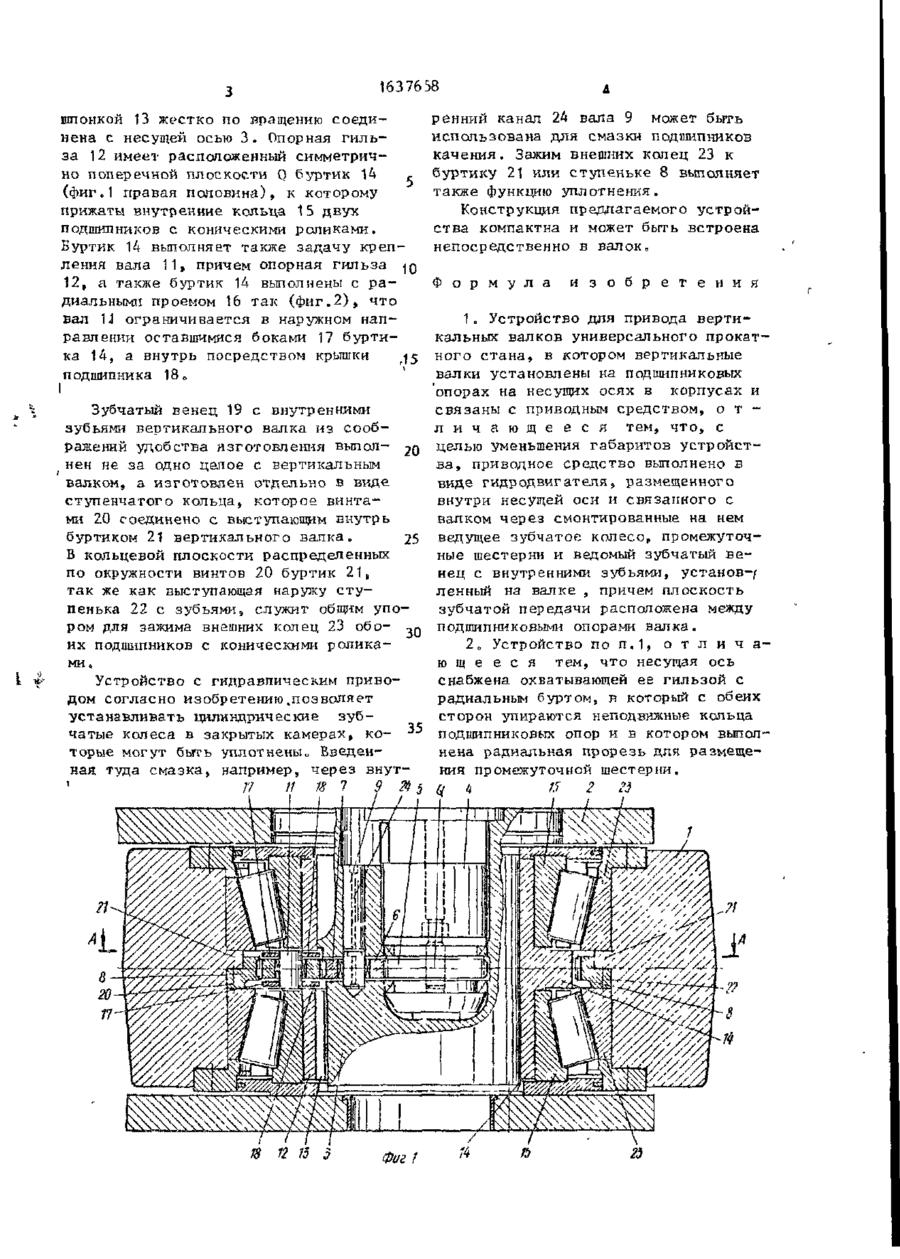

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИН w (51)5 j\}w В 21 В 35/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГКНТ СССР К ПАТЕНТУ t (21) (62) (22) (23) 4613547/02 4203008/02 01 г 03 89 06.08.87 ( 5 7 ) Изобретение относится к п р о катному оборудованию, а именно к у с т р о й с т в а м для привода вертикальных валков у н и в е р с а л ь н о г о п р о к а т н о г о с т а н а . Цель и з о б р е т е н и я - уменьшение габаритов устройства. В качестве привода для вертикальных валков служит г и д р о д в и г а т е л ь , вставленный в невра™ щающуюся несущую ось вертикального в а л к а , ведущее зубчатое колесо к о т о р о г о ч е р е з установленные с возмож-' ностью вращения промежуточные ц и линдрические колеса приводит во в р а щение снабженный зубчатым венцом с внутренними зубьями вертикальный в а л о к , причем в с е зубчатые передачи расположены в проходящей между двумя роликовыми подшипниками поперечной п л о с к о с т и . 1 з . п „ ф-лы, 2 и л . , . (31) Р 3627630.8 (32) 14,08.86 -> (33) DE (46) 2 3 . 0 3 . 9 1 . Бюл. № U (71) C C Шлё'манн - Зимаг АГ (DE) M (72) Георг Энгель, Ханс-Хайнрих Хартманн, Петер Кете, Александр Свагр и Бернд Ондерка (РЕ) (53) 621,771,2.06-88 (088.8) (56) Авторское с в и д е т е л ь с т в о СССР № 6 1 3 8 3 1 , кп„ В 21 В 35/00» 1976. (54) УСТРОЙСТВО ДПЯ ПРИВОДА ВЕРТИКАЛЬНЫХ ВАЛКОВ УНИВЕРСАЛЬНОГО ПРОКАТНОГО СТАНА Изобретение относится к п р о к а т н о му оборудованию, а именно к у с т р о й с т вам для привода вертикальных валков у н и в е р с а л ь н о г о прокатного с т а н а . Цель и з о б р е т е н и я - уменьшение г а баритов у с т р о й с т в а . На фиг„1 п о к а з а н вертикальный в а лок с г и д р о д в и г а т е л е м , установленным внутри опорной оси, частичный в е р т и кальный осевой р а з р е з ; на ф и г . 2 - р а з р е з А-А на ф и г . 1 . Вертикальный валок 1 у с т а н о в л е н внутри корпуса 2 на невращающейся опорной оси 3 с возможностью вращения, причем г и д р о д в и г а т е л ь 4 помещен в опорной оси 3 . Привод п р о и з в о д и т с я от соосного с гидравлическим д в и г а т е л е м 4 ведущего L го з у б ч а т о г о колеса 5 ч е р е з п е р в о е и второе промежуточные цилиндрические зубчатые колеса 6 и 7» в о з д е й с т вуя на зубчатый венец 8 вертикального валка 1„ Гидродвигатель 4 установлен эксцентрично несущей оси 3 , чтобы выиграть место для несоосно у с т а н о в л е н н о г о внутри оси 3 вала 9 д л я у с т а новки п е р в о г о промежуточного цилиндр и ч е с к о г о з у б ч а т о г о колеса 6 . Для размещения э т о г о цилиндрического к о л е с а 6 несущая о с ь 3 снабжена р а д и альным проемом 10 ( ф и г . 2 ) . Так как вал 11 для второй промежуточной шестерни 7 должен крепиться снаружи несущей оси 3 , последняя гильзой 12, которая 1637658 шпонкой 13 жестко по вращению соединена с несущей осью 3 . Опорная г и л ь за 12 имеет расположенный симметрично поперечной плоскости 0 буртик 14 , (фиг.1 правая половина), к которому прижаты внутренние кольца 15 двух подшипников с коническими роликами. Буртик 14 выполняет также задачу крепления вала 11, причем опорная гильза ^ 12, а также буртик 14 выполнены с р а диальными проемом 16 так ( ф и г . 2 ) , что вал 14 ограничивается в наружном направлении оставшимися боками 17 буртика 14, а внутрь посредством крышки j подшипника 18„ I Зубчатый венец 19 с внутренними зубьями вертикального валка из с о о б ражений удобства изготовления выпол- 20 нен не за одно целое с вертикальным валком, а изготовлен отдельно в виде ступенчатого кольца, которое винтами 20 соединено с выступающим внутрь буртиком 21 вертикального валка, 25 Б кольцевой плоскости распределенных по окружности винтов 20 буртик 2 1 , так же как выступающая наружу с т у пенька 22 с зубьями 3 служит общим упором для зажима внешних колец 23 обо- их подшипников с коническими роликами. Устройство с гидравлическим приводом согласно изобретению^позволяет устанавливать цилиндрические з у б чатые колеса в закрытых камерах, к о - 35 торые могут быть уплотненьи Введенная туда смазка, например, через внут17 Фиг / ренний канал 24 вала 9 может быть использована для смазки подшипников качения. Зажим внешних колец 23 к буртику 21 или ступеньке 8 выполняет также функцию уплотнения. Конструкция предлагаемого устройства компактна и может быть встроена непосредственно в валок„ Ф о р м у л а и з о б р е т е н и я 1. Устройство для привода вертикальных валков универсального прокатного с т а н а , в котором вертикальные валки установлены на подшипниковых 'опорах на несущих осях в корпусах и связаны с приводным средством, о т л и ч а ю щ е е с я тем, что, с целью уменьшения габаритов устройств а , приводное средство выполнено в виде гидродвигателя,, размещенного внутри несущей оси и связанного с валком через смонтированные на нем ведущее зубчатое колесо, промежуточные шестерни и ведомый зубчатый в е нец с внутренними зубьями, установ-^ ленный на валке , причем плоскость зубчатой передачи расположена между подшипниковыми опорами валка. 2„ Устройство по п . 1 , о т л и ч а ю щ е е с я тем, что несущая ось снабжена охватывающей ее гильзой с радиальным буртом, в который с обеих сторон упираются неподвижные кольца подшипниковых опор и в котором выполнена радиальная прорезь для размещения промежуточной шестерни. 1637658 A-A 11 19 18 10 Фигї Редактор А, Шандор Составитель Б. Бейнфест Техред С,Мигунова Корректор И. Эрдейи Заказ 827 Тираж 334 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г* Ужгород, ул. Гагарина, 101 *
