Установка для перевірки вимірювальних приладів

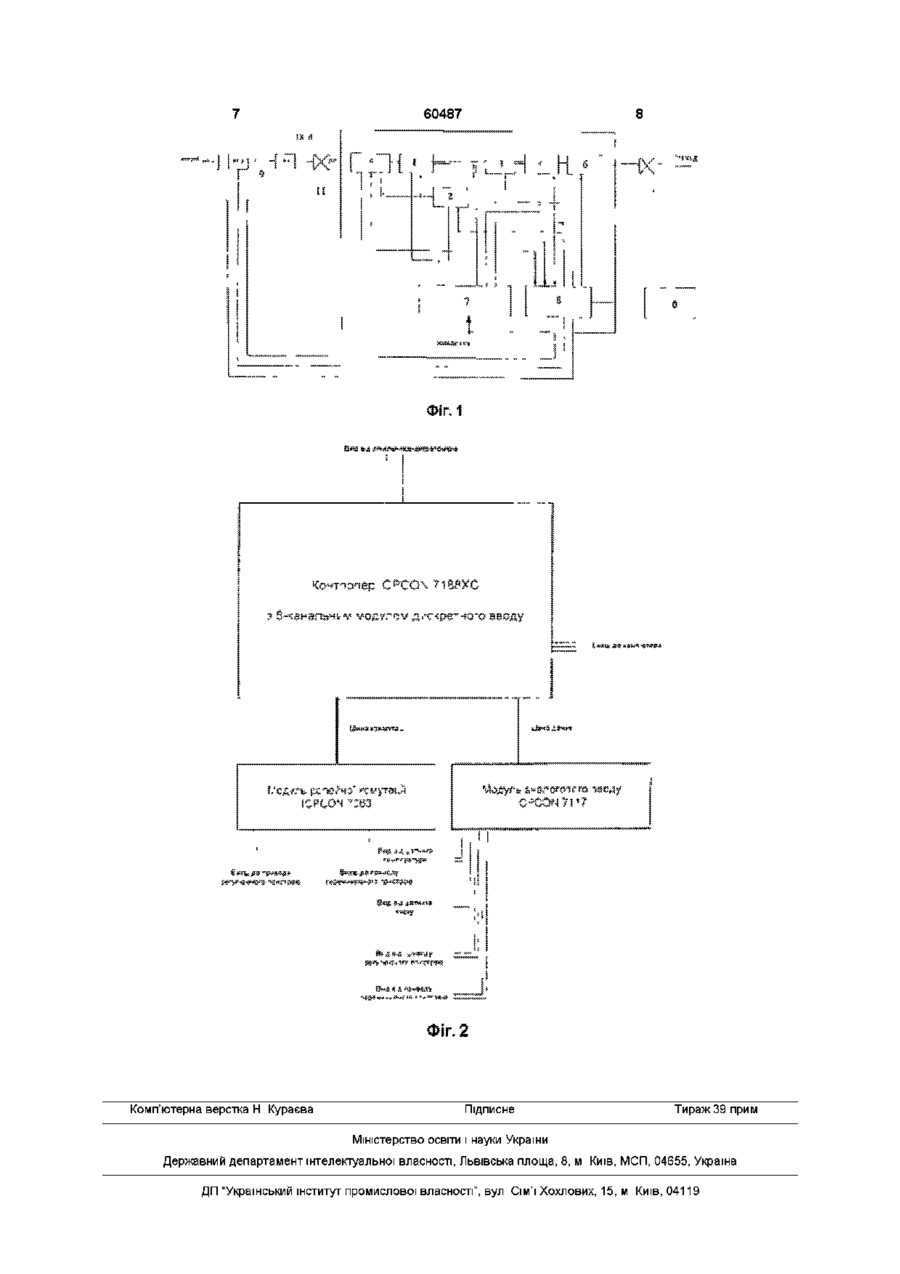

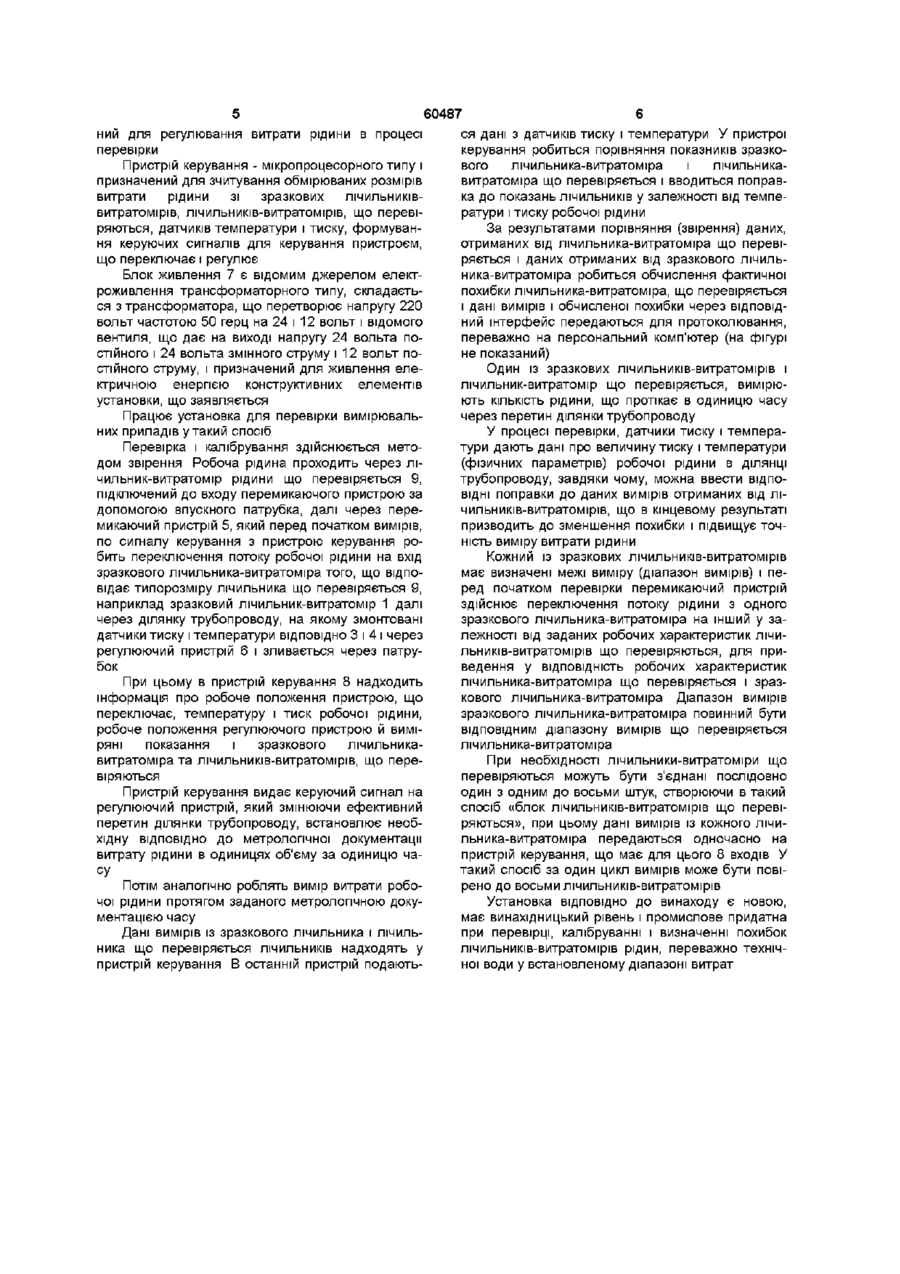

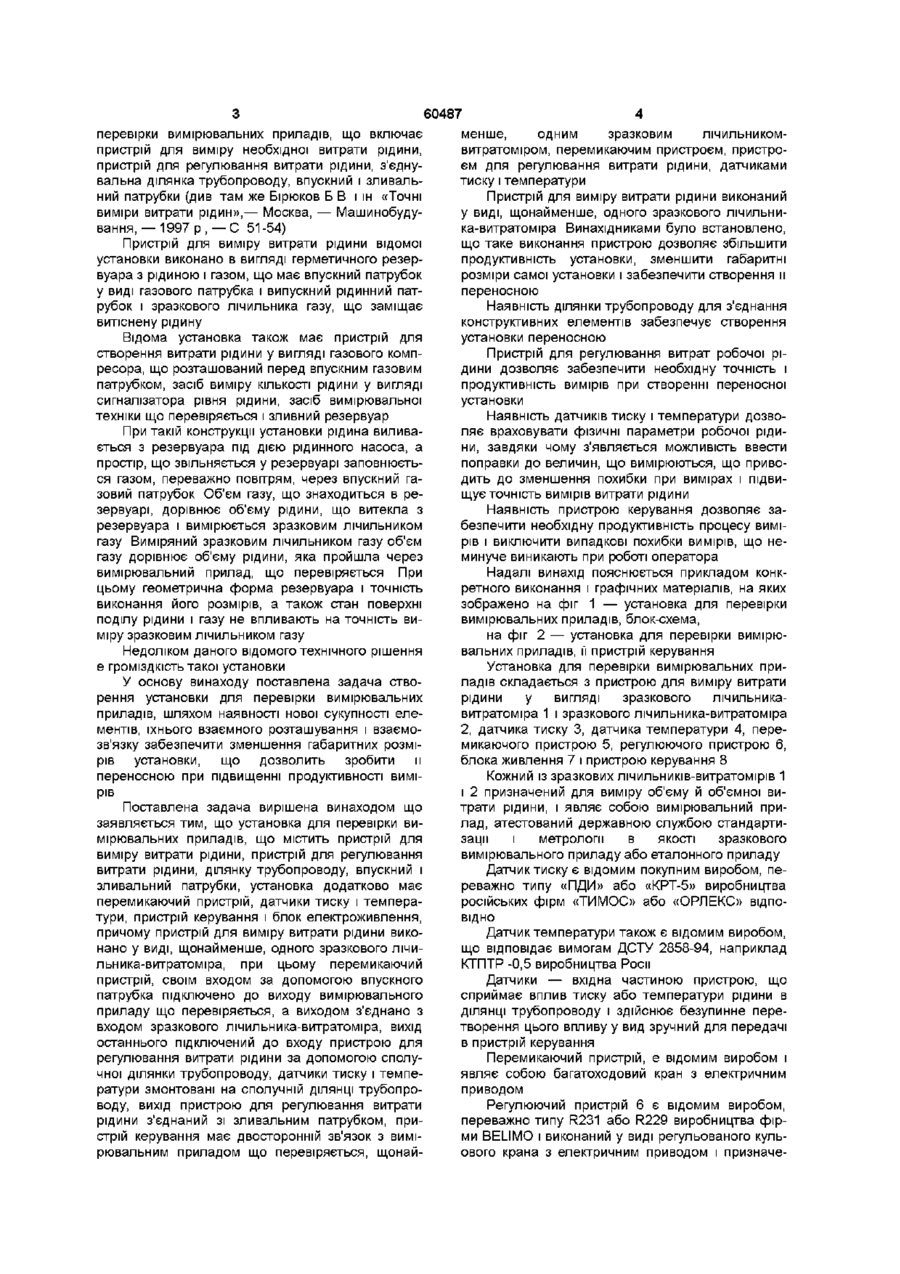

Установка для перевірки вимірювальних приладів, що містить пристрій для виміру витрати рідини 1 (2), пристрій для регулювання витрати рідини 6, сполучну ділянку трубопроводу, впускний 10 і зливальний 11 патрубки, яка відрізняється тим, що установка додатково має перемикаючий пристрій 5, датчики тиску 3 і температури 4, пристрій керування 8 і блок електроживлення 7, причому пристрій для виміру витрати рідини виконано у вигляді щонайменше одного зразкового лічильника-витратоміра, при цьому перемикаючий пристрій 5 своїм входом за допомогою впускного патрубка 10 підключено до виходу вимірювального приладу, що перевіряється 9, а виходом з'єднано з входом зразкового лічильника-витратоміра 1 (2), вихід останнього підключений до входу пристрою для регулювання витрати рідини 6 за допомогою сполучної ділянки трубопроводу, датчики тиску 3 і температури 4 змонтовані на сполучній ДІЛЯНЦІ трубопроводу, вихід пристрою для регулювання витрати рідини 6 з'єднаний зі зливальним патрубком 11, пристрій керування 8 має двосторонній зв'язок з вимірювальним приладом, що перевіряється 9, щонайменше з одним зразковим лічильником-витратоміром 1 (2), перемикаючим пристроєм 5, пристроєм для регулювання витрати рідини 6, датчиками тиску 3 і температури 4 Винахід відноситься до пристроїв для випробування або калібрування апаратури для виміру об'єму, витрати або рівня рідини, а більш точно до пристроїв для перевірки вимірювальних приладів і може бути використаний при перевірці, калібруванню і визначенні похибок ЛІЧИЛЬНИКІВвитратомірів рідин, переважно технічної води у встановленому діапазоні витрат Загальновідомо, що для виміру витрат пари, газу, повітря, води, рідкого палива служать витратоміри Наприклад, водоміри вимірюють КІЛЬКІСТЬ води, яка пройшла через нього і встановлюються на водопроводах для обліку споживання(витрати) або для контролю над витратою води в промислових апаратах Водночас відомо, що вимірювальні прилади це порівняно складні пристрої, що мають визначену точність виміру, тобто вимірюють необхідну величину, наприклад витрату води, із припустимою похибкою для конкретного класу точності водомірів Ці прилади перевірені за допомогою більш точних приладів у державних службах стандартизації і метрології Ці прилади, як будь-які ІНШІ пристрої і механізми, при їхній експлуатації зношуються, що призводить до зміни їхньої точності виміру і тому ви мірювальні прилади підлягають перевірці в залежності від їхнього типу і терміна експлуатації, за допомогою спеціальних точних приладів атестованих у державних службах стандартизації і метрологи Для перевірки, наприклад, ЛІЧИЛЬНИКІВвитратомірів води служать «проливні станції», що являють собою стаціонарні і досить громіздкі споруди Зважаючи на зазначене вище, для служб стандартизації і метрології актуальною задачею є створення переносних точних пристроїв для перевірки вимірювальних приладів Відома установка трубопоршневого типу для перевірки вимірювальних приладів, що містить вимірювальну трубу, розподільний поршень, пристрій для створення і стабілізації витрати і прилад для регулювання витрати рідини(див Бірюков Б В і ш «Точні виміри витрати рідин»,— Москва, — Машинобудування, — 1997 р , — С 51 -54) При перевірці виникає помилка, що виникає через перетікання рідини між поршнем і стінками вимірювальної труби, що є недоліком даної установки трубопоршневого типу Найбільш близьким по технічній сутності відомим рішенням аналогічної задачі є установка для 1 00 ^ о (О 60487 перевірки вимірювальних приладів, що включає менше, одним зразковим лічильникомпристрій для виміру необхідної витрати рідини, витратоміром, перемикаючим пристроєм, пристропристрій для регулювання витрати рідини, з'єднуєм для регулювання витрати рідини, датчиками вальна ділянка трубопроводу, впускний і зливальтиску і температури ний патрубки (див там же Бірюков Б В і ш «Точні Пристрій для виміру витрати рідини виконаний виміри витрати рідин»,— Москва, — Машинобудуу виді, щонайменше, одного зразкового лічильнивання, — 1997 р , — С 51 -54) ка-витратоміра Винахідниками було встановлено, що таке виконання пристрою дозволяє збільшити Пристрій для виміру витрати рідини відомої продуктивність установки, зменшити габаритні установки виконано в вигляді герметичного резеррозміри самої установки і забезпечити створення и вуара з рідиною і газом, що має впускний патрубок переносною у виді газового патрубка і випускний рідинний патрубок і зразкового лічильника газу, що заміщає Наявність ділянкитрубопроводу для з'єднання витіснену рідину конструктивних елементів забезпечує створення установки переносною Відома установка також має пристрій для створення витрати рідини у вигляді газового компПристрій для регулювання витрат робочої ріресора, що розташований перед впускним газовим дини дозволяє забезпечити необхідну точність і патрубком, засіб виміру КІЛЬКОСТІ рідини у вигляді продуктивність вимірів при створенні переносної сигналізатора рівня рідини, засіб вимірювальної установки техніки що перевіряється і зливний резервуар Наявність датчиків тиску і температури дозвоПри такій конструкції установки рідина виливаляє враховувати фізичні параметри робочої рідиється з резервуара під дією рідинного насоса, а ни, завдяки чому з'являється можливість ввести простір, що звільняється у резервуарі заповнюєтьпоправки до величин, що вимірюються, що привося газом, переважно повітрям, через впускний гадить до зменшення похибки при вимірах і підвизовий патрубок Об'єм газу, що знаходиться в рещує точність вимірів витрати рідини зервуарі, дорівнює об'єму рідини, що витекла з Наявність пристрою керування дозволяє зарезервуара і вимірюється зразковим лічильником безпечити необхідну продуктивність процесу вимігазу Виміряний зразковим лічильником газу об'єм рів і виключити випадкові похибки вимірів, що негазу дорівнює об'єму рідини, яка пройшла через минуче виникають при роботі оператора вимірювальний прилад, що перевіряється При Надалі винахід пояснюється прикладом конкцьому геометрична форма резервуара і точність ретного виконання і графічних матеріалів, на яких виконання його розмірів, а також стан поверхні зображено на фіг 1 — установка для перевірки поділу рідини і газу не впливають на точність вивимірювальних приладів, блок-схема, міру зразковим лічильником газу на фіг 2 — установка для перевірки вимірювальних приладів, її пристрій керування Недоліком даного відомого технічного рішення є громіздкість такої установки Установка для перевірки вимірювальних приУ основу винаходу поставлена задача стволадів складається з пристрою для виміру витрати рення установки для перевірки вимірювальних рідини у вигляді зразкового лічильникаприладів, шляхом наявності нової сукупності елевитратоміра 1 і зразкового лічильника-витратоміра ментів, їхнього взаємного розташування і взаємо2, датчика тиску 3, датчика температури 4, перезв'язку забезпечити зменшення габаритних розмімикаючого пристрою 5, регулюючого пристрою 6, рів установки, що дозволить зробити и блока живлення 7 і пристрою керування 8 переносною при підвищенні продуктивності виміКожний із зразкових лічильників-витратомірів 1 рів і 2 призначений для виміру об'єму й об'ємної витрати рідини, і являє собою вимірювальний приПоставлена задача вирішена винаходом що лад, атестований державною службою стандартизаявляється тим, що установка для перевірки визації і метрології в якості зразкового мірювальних приладів, що містить пристрій для вимірювального приладу або еталонного приладу виміру витрати рідини, пристрій для регулювання витрати рідини, ділянку трубопроводу, впускний і Датчик тиску є відомим покупним виробом, пезливальний патрубки, установка додатково має реважно типу «ПДИ» або «КРТ-5» виробництва перемикаючий пристрій, датчики тиску і темпераросійських фірм «ТИМОС» або «ОРЛЕКС» ВІДПОтури, пристрій керування і блок електроживлення, ВІДНО причому пристрій для виміру витрати рідини викоДатчик температури також є відомим виробом, нано у виді, щонайменше, одного зразкового лічищо відповідає вимогам ДСТУ 2858-94, наприклад льника-витратоміра, при цьому перемикаючий КТПТР -0,5 виробництва Роси пристрій, своїм входом за допомогою впускного Датчики — вхідна частиною пристрою, що патрубка підключено до виходу вимірювального сприймає вплив тиску або температури рідини в приладу що перевіряється, а виходом з'єднано з ДІЛЯНЦІ трубопроводу і здійснює безупинне перевходом зразкового лічильника-витратоміра, вихід творення цього впливу у вид зручний для передачі останнього підключений до входу пристрою для в пристрій керування регулювання витрати рідини за допомогою сполуПеремикаючий пристрій, є відомим виробом і чної ділянки трубопроводу, датчики тиску і темпеявляє собою багатоходовий кран з електричним ратури змонтовані на сполучній ДІЛЯНЦІ трубопроприводом воду, вихід пристрою для регулювання витрати Регулюючий пристрій 6 є відомим виробом, рідини з'єднаний зі зливальним патрубком, припереважно типу R231 або R229 виробництва фірстрій керування має двосторонній зв'язок з виміми BELIMO і виконаний у виді регульованого кульрювальним приладом що перевіряється, щонайового крана з електричним приводом і призначе 60487 ся дані з датчиків тиску і температури У пристрої ний для регулювання витрати рідини в процесі керування робиться порівняння показників зразкоперевірки вого лічильника-витратоміра і лічильникаПристрій керування - мікропроцесорного типу і витратоміра що перевіряється і вводиться поправпризначений для зчитування обмірюваних розмірів ка до показань ЛІЧИЛЬНИКІВ у залежності від темпевитрати рідини зі зразкових ЛІЧИЛЬНИКІВратури і тиску робочої рідини витратомірів, лічильників-витратомірів, що перевіряються, датчиків температури і тиску, формуванЗа результатами порівняння (звірення) даних, ня керуючих сигналів для керування пристроєм, отриманих від лічильника-витратоміра що перевіщо переключає і регулює ряється і даних отриманих від зразкового лічильника-витратоміра робиться обчислення фактичної Блок живлення 7 є відомим джерелом електпохибки лічильника-витратоміра, що перевіряється роживлення трансформаторного типу, складаєтьі дані вимірів і обчисленої похибки через ВІДПОВІДся з трансформатора, що перетворює напругу 220 НИЙ інтерфейс передаються для протоколювання, вольт частотою 50 герц на 24 і 12 вольт і відомого переважно на персональний комп'ютер (на фігурі вентиля, що дає на виході напругу 24 вольта поне показаний) стійного і 24 вольта змінного струму і 12 вольт постійного струму, і призначений для живлення елеОдин із зразкових лічильників-витратомірів і ктричною енергією конструктивних елементів лічильник-витратомір що перевіряється, вимірюустановки, що заявляється ють КІЛЬКІСТЬ рідини, що протікає в одиницю часу через перетин ділянки трубопроводу Працює установка для перевірки вимірювальних приладів утакий спосіб У процесі перевірки, датчики тиску і температури дають дані про величину тиску і температури Перевірка і калібрування здійснюється мето(фізичних параметрів) робочої рідини в ДІЛЯНЦІ дом звірення Робоча рідина проходить через літрубопроводу, завдяки чому, можна ввести ВІДПОчильник-витратомір рідини що перевіряється 9, ВІДНІ поправки до даних вимірів отриманих від ліпідключений до входу перемикаючого пристрою за чильників-витратомірів, що в кінцевому результаті допомогою впускного патрубка, далі через перепризводить до зменшення похибки і підвищує точмикаючий пристрій 5, який перед початком вимірів, ність виміру витрати рідини по сигналу керування з пристрою керування робить переключення потоку робочої рідини на вхід Кожний із зразкових лічильників-витратомірів зразкового лічильника-витратоміра того, що відпомає визначені межі виміру (діапазон вимірів) і певідає типорозміру лічильника що перевіряється 9, ред початком перевірки перемикаючий пристрій наприклад зразковий лічильник-витратомір 1 далі здійснює переключення потоку рідини з одного через ділянку трубопроводу, на якому змонтовані зразкового лічильника-витратоміра на інший у задатчики тиску і температури ВІДПОВІДНО 3 І 4 І через лежності від заданих робочих характеристик лічирегулюючий пристрій 6 і зливається через патрульників-витратомірів що перевіряються, для прибок ведення у ВІДПОВІДНІСТЬ робочих характеристик лічильника-витратоміра що перевіряється і зразПри цьому в пристрій керування 8 надходить кового лічильника-витратоміра Діапазон вимірів інформація про робоче положення пристрою, що зразкового лічильника-витратоміра повинний бути переключає, температуру і тиск робочої рідини, ВІДПОВІДНИМ діапазону вимірів що перевіряється робоче положення регулюючого пристрою й вимілічильника-витратоміра ряні показання і зразкового лічильникавитратоміра та лічильників-витратомірів, що переПри необхідності лічильники-витратоміри що віряються перевіряються можуть бути з'єднані послідовно один з одним до восьми штук, створюючи в такий Пристрій керування видає керуючий сигнал на спосіб «блок лічильників-витратомірів що перевірегулюючий пристрій, який змінюючи ефективний ряються», при цьому дані вимірів із кожного лічиперетин ділянки трубопроводу, встановлює необльника-витратоміра передаються одночасно на хідну ВІДПОВІДНО до метрологічної документації пристрій керування, що має для цього 8 входів У витрату рідини в одиницях об'єму за одиницю чатакий спосіб за один цикл вимірів може бути повісу рено до восьми лічильників-витратомірів Потім аналогічно роблять вимір витрати робочої рідини протягом заданого метрологічною докуУстановка ВІДПОВІДНО ДО винаходу є новою, ментацією часу має винахідницький рівень і промислове придатна при перевірці, калібруванні і визначенні похибок Дані вимірів із зразкового лічильника і лічильлічильників-витратомірів рідин, переважно технічника що перевіряється ЛІЧИЛЬНИКІВ надходять у ної води у встановленому діапазоні витрат пристрій керування В останній пристрій подають 60487 Иг, 1 Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
