Пальник для газоподібного палива

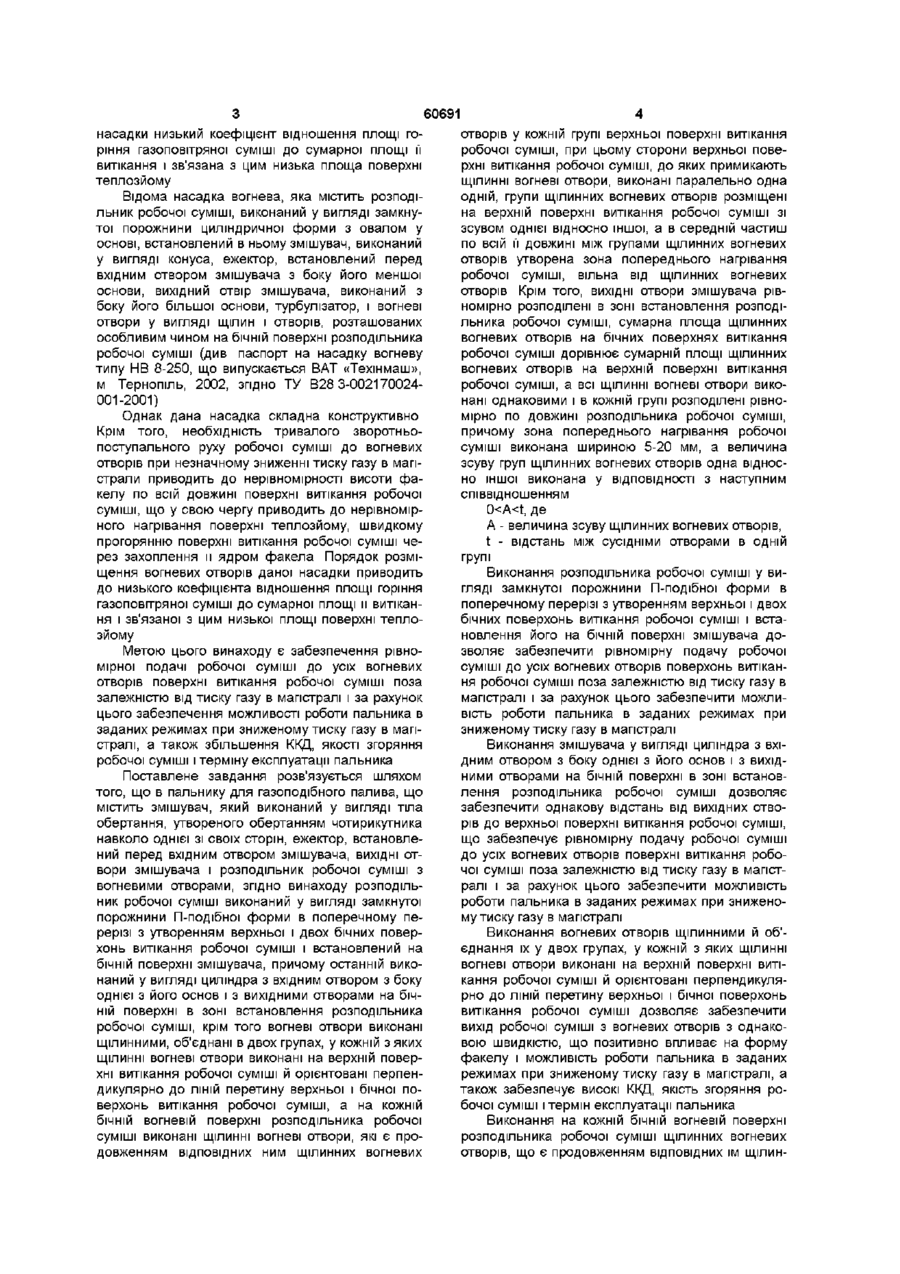

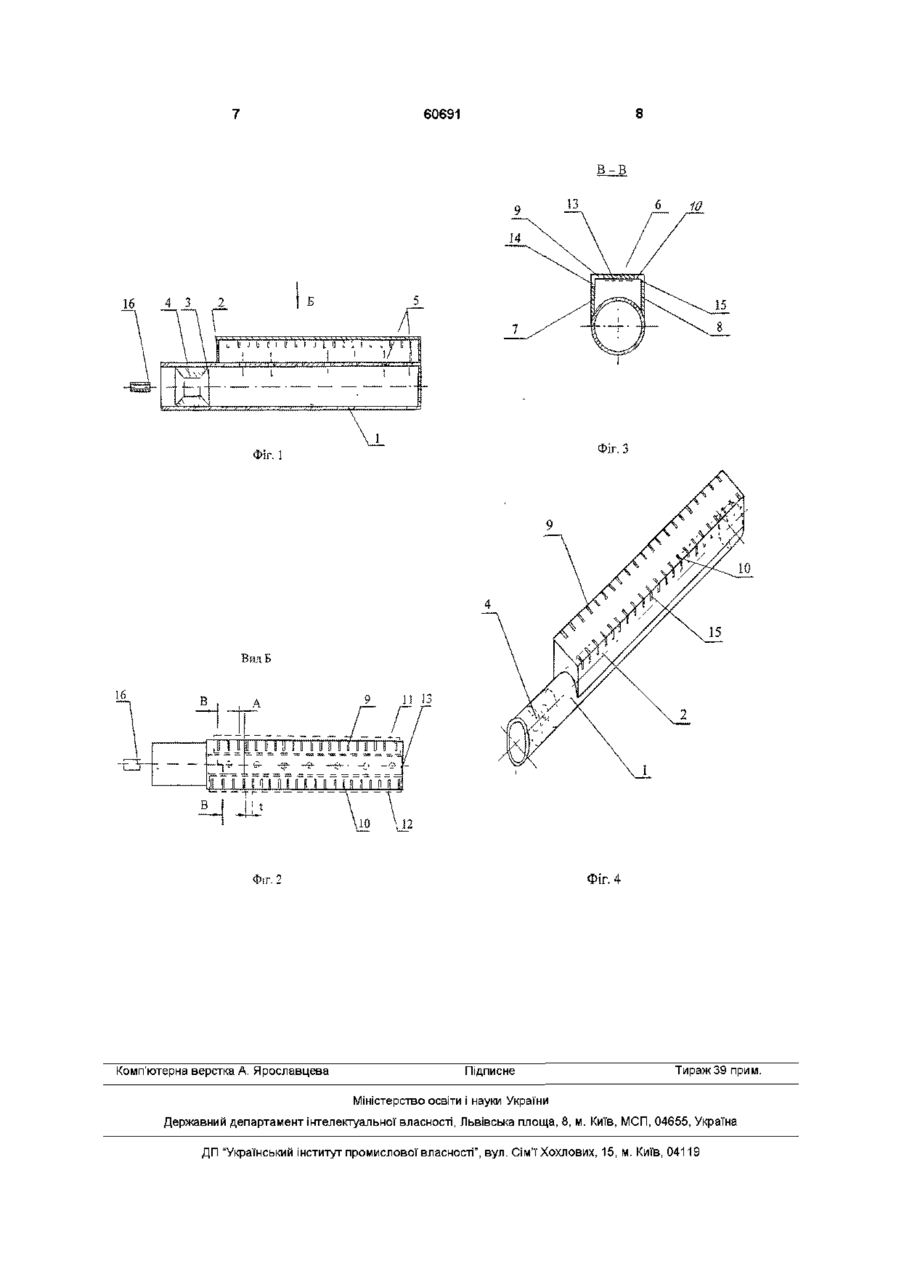

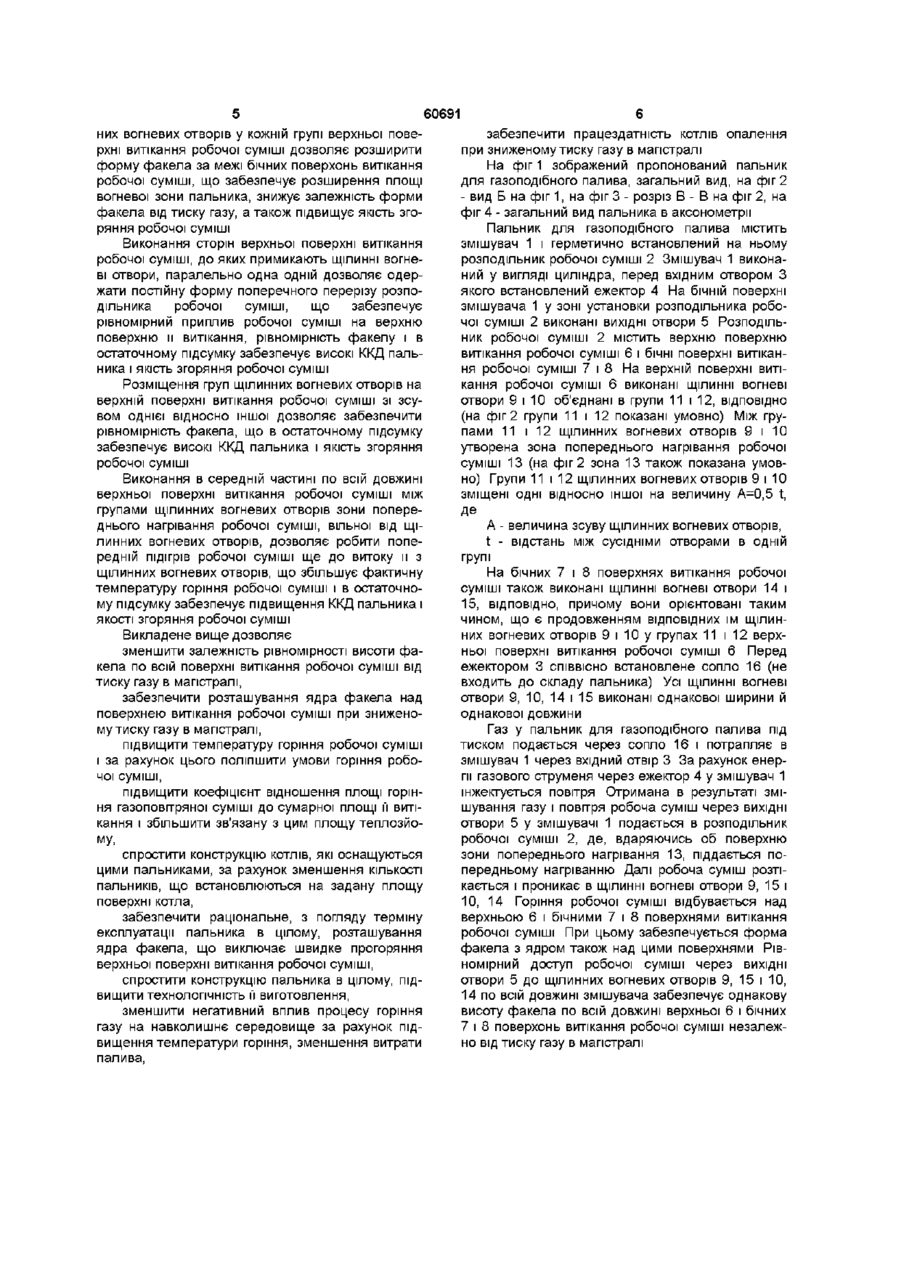

1 Пальник для газоподібного палива, що містить змішувач, який виконаний у вигляді тіла обертання, утвореного обертанням чотирикутника навколо однієї зі своїх сторін, ежектор, встановлений перед вхідним отвором змішувача, ВИХІДНІ отвори змішувача і розподільник робочої суміші з вогневими отворами, який відрізняється тим, що розподільник робочої суміші виконаний у вигляді замкнутої порожнини П-подібної форми в поперечному перерізі з утворенням верхньої і двох бічних поверхонь витікання робочої суміші і встановлений на бічній поверхні змішувача, причому останній виконаний у вигляді циліндра з вхідним отвором з боку однієї з його основ і з вихідними отворами на бічній поверхні в зоні встановлення розподільника робочої суміші, крім того вогневі отвори виконані щілинними, об'єднані в двох групах, у кожній з яких ЩІЛИННІ вогневі отвори виконані на верхній поверхні витікання робочої суміші й орієнтовані перпендикулярно до ЛІНІЙ перетину верхньої і бічної поверхонь витікання робочої суміші, а на кожній бічній вогневій поверхні розподільника робочої суміші виконані ЩІЛИННІ вогневі отвори, які є продовженням ВІДПОВІДНИХ ним щі (О о (О 60691 насадки низький коефіцієнт відношення площі горіння газоповітряної суміші до сумарної площі її витікання і зв'язана з цим низька площа поверхні теплозйому Відома насадка вогнева, яка містить розподільник робочої суміші, виконаний у вигляді замкнутої порожнини циліндричної форми з овалом у основі, встановлений в ньому змішувач, виконаний у вигляді конуса, ежектор, встановлений перед вхідним отвором змішувача з боку його меншої основи, вихідний отвір змішувача, виконаний з боку його більшої основи, турбулізатор, і вогневі отвори у вигляді щілин і отворів, розташованих особливим чином на бічній поверхні розподільника робочої суміші (див паспорт на насадку вогневу типу НВ 8-250, що випускається ВАТ «Техшмаш», м Тернопіль, 2002, згідно ТУ В28 3-002170024001-2001) Однак дана насадка складна конструктивно Крім того, необхідність тривалого зворотньопоступального руху робочої суміші до вогневих отворів при незначному зниженні тиску газу в мапстрали приводить до нерівномірності висоти факелу по всій довжині поверхні витікання робочої суміші, що у свою чергу приводить до нерівномірного нагрівання поверхні теплозйому, швидкому прогорянню поверхні витікання робочої суміші через захоплення и ядром факела Порядок розміщення вогневих отворів даної насадки приводить до низького коефіцієнта відношення площі горіння газоповітряної суміші до сумарної площі и витікання і зв'язаної з цим низької площі поверхні теплозйому Метою цього винаходу є забезпечення рівномірної подачі робочої суміші до усіх вогневих отворів поверхні витікання робочої суміші поза залежністю від тиску газу в магістралі і за рахунок цього забезпечення можливості роботи пальника в заданих режимах при зниженому тиску газу в магістралі, а також збільшення ККД, якості згоряння робочої суміші і терміну експлуатації пальника Поставлене завдання розв'язується шляхом того, що в пальнику для газоподібного палива, що містить змішувач, який виконаний у вигляді тіла обертання, утвореного обертанням чотирикутника навколо однієї зі своїх сторін, ежектор, встановлений перед вхідним отвором змішувача, ВИХІДНІ отвори змішувача і розподільник робочої суміші з вогневими отворами, згідно винаходу розподільник робочої суміші виконаний у вигляді замкнутої порожнини П-подібної форми в поперечному перерізі з утворенням верхньої і двох бічних поверхонь витікання робочої суміші і встановлений на бічній поверхні змішувача, причому останній виконаний у вигляді циліндра з вхідним отвором з боку однієї з його основ і з вихідними отворами на бічній поверхні в зоні встановлення розподільника робочої суміші, крім того вогневі отвори виконані щілинними, об'єднані в двох групах, у кожній з яких ЩІЛИННІ вогневі отвори виконані на верхній поверхні витікання робочої суміші й орієнтовані перпендикулярно до ЛІНІЙ перетину верхньої і бічної поверхонь витікання робочої суміші, а на кожній бічній вогневій поверхні розподільника робочої суміші виконані ЩІЛИННІ вогневі отвори, які є продовженням ВІДПОВІДНИХ ним щілинних вогневих отворів у кожній групі верхньої поверхні витікання робочої суміші, при цьому сторони верхньої поверхні витікання робочої суміші, до яких примикають ЩІЛИННІ вогневі отвори, виконані паралельно одна одній, групи щілинних вогневих отворів розміщені на верхній поверхні витікання робочої сумішізі зсувом однієї відносно іншої, а в середній частиш по всій її довжині між групами щілинних вогневих отворів утворена зона попереднього нагрівання робочої суміші, вільна від щілинних вогневих отворів Крім того, ВИХІДНІ отвори змішувача рівномірно розподілені в зоні встановлення розподільника робочої суміші, сумарна площа щілинних вогневих отворів на бічних поверхнях витікання робочої суміші дорівнює сумарній площі щілинних вогневих отворів на верхній поверхні витікання робочої суміші, а всі ЩІЛИННІ вогневі отвори виконані однаковими і в кожній групі розподілені рівномірно по довжині розподільника робочої суміші, причому зона попереднього нагрівання робочої суміші виконана шириною 5-20 мм, а величина зсуву груп щілинних вогневих отворів одна відносно іншої виконана у ВІДПОВІДНОСТІ З наступним співвідношенням 0
