Спосіб відображення умовними знаками засобів ураження противника на цифровій робочій карті командира

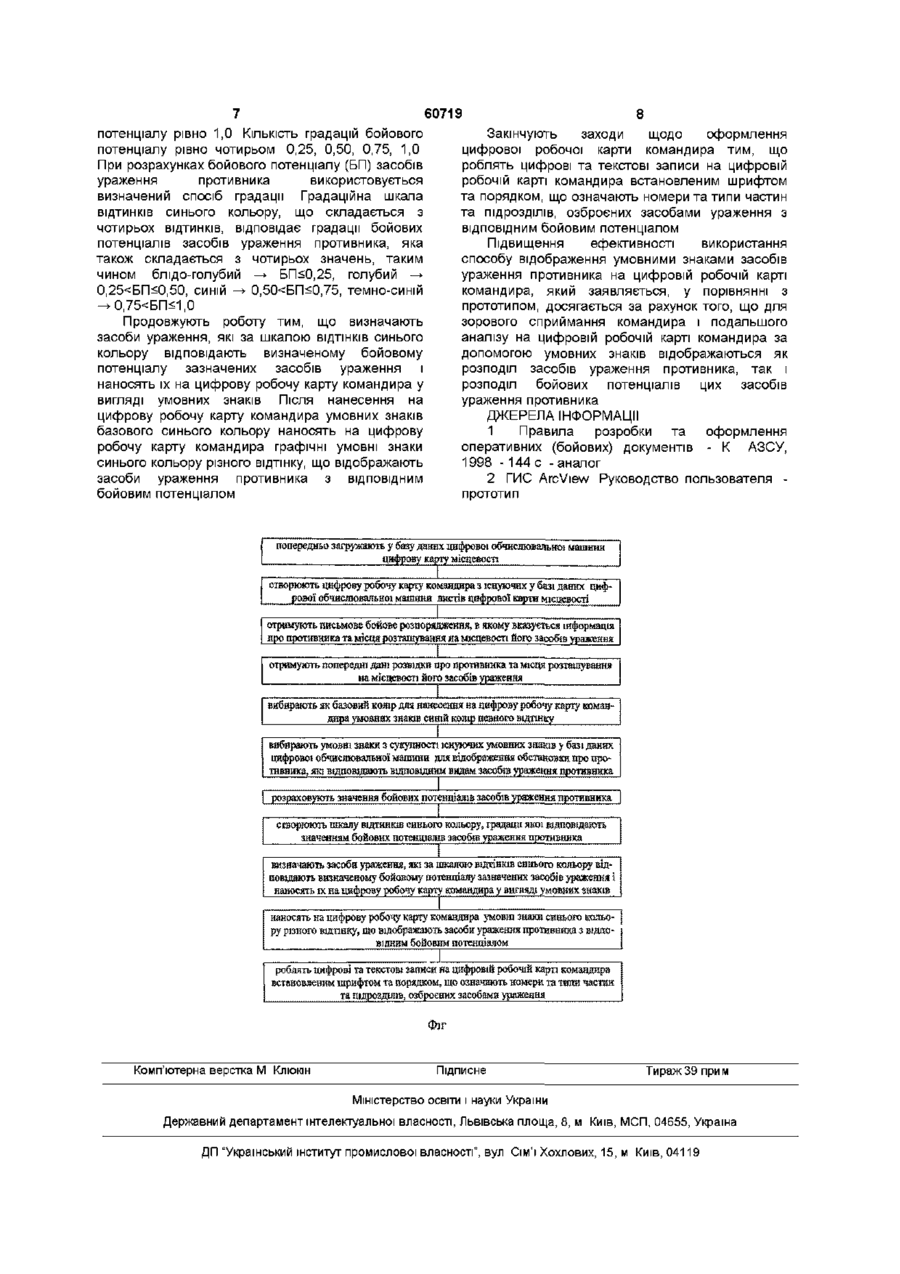

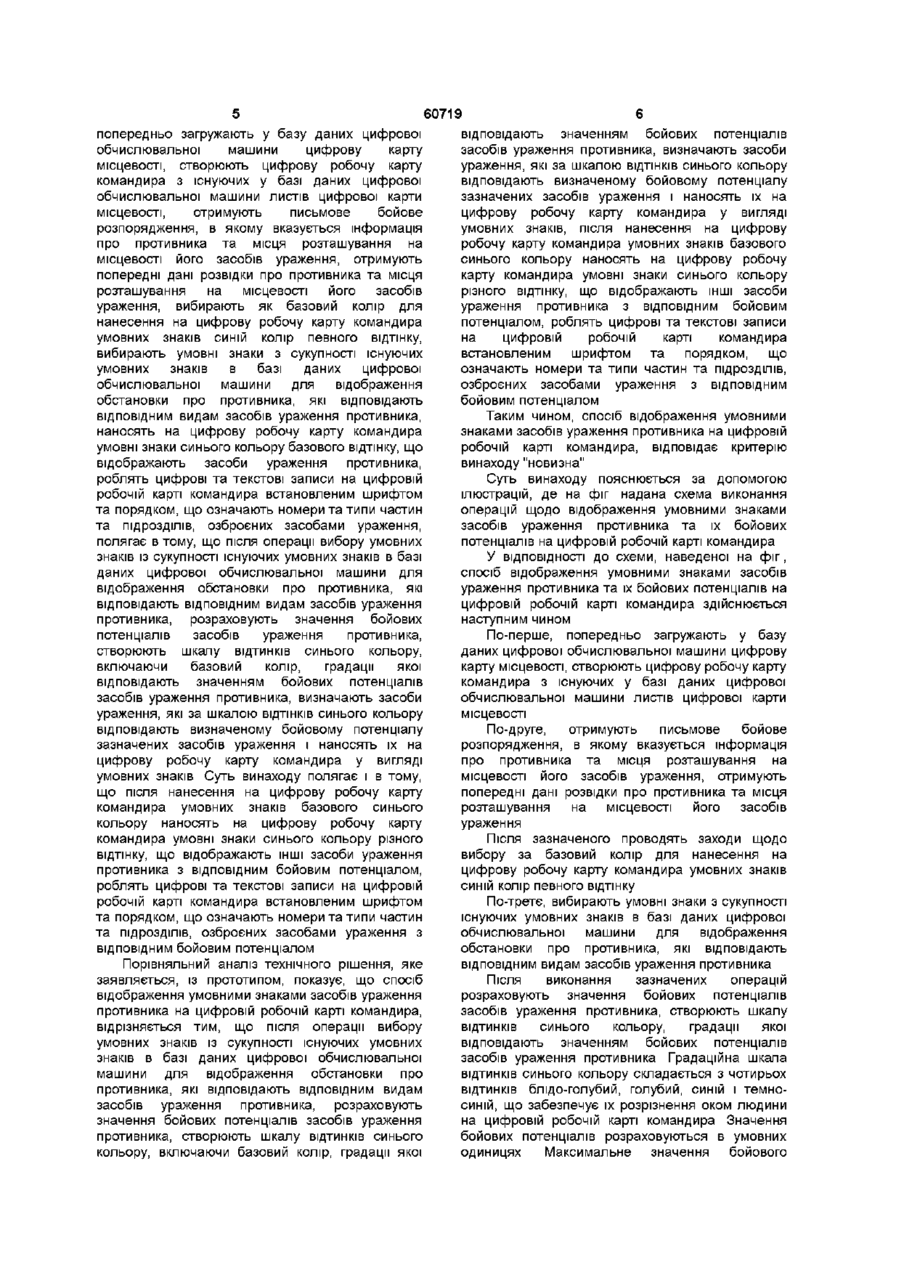

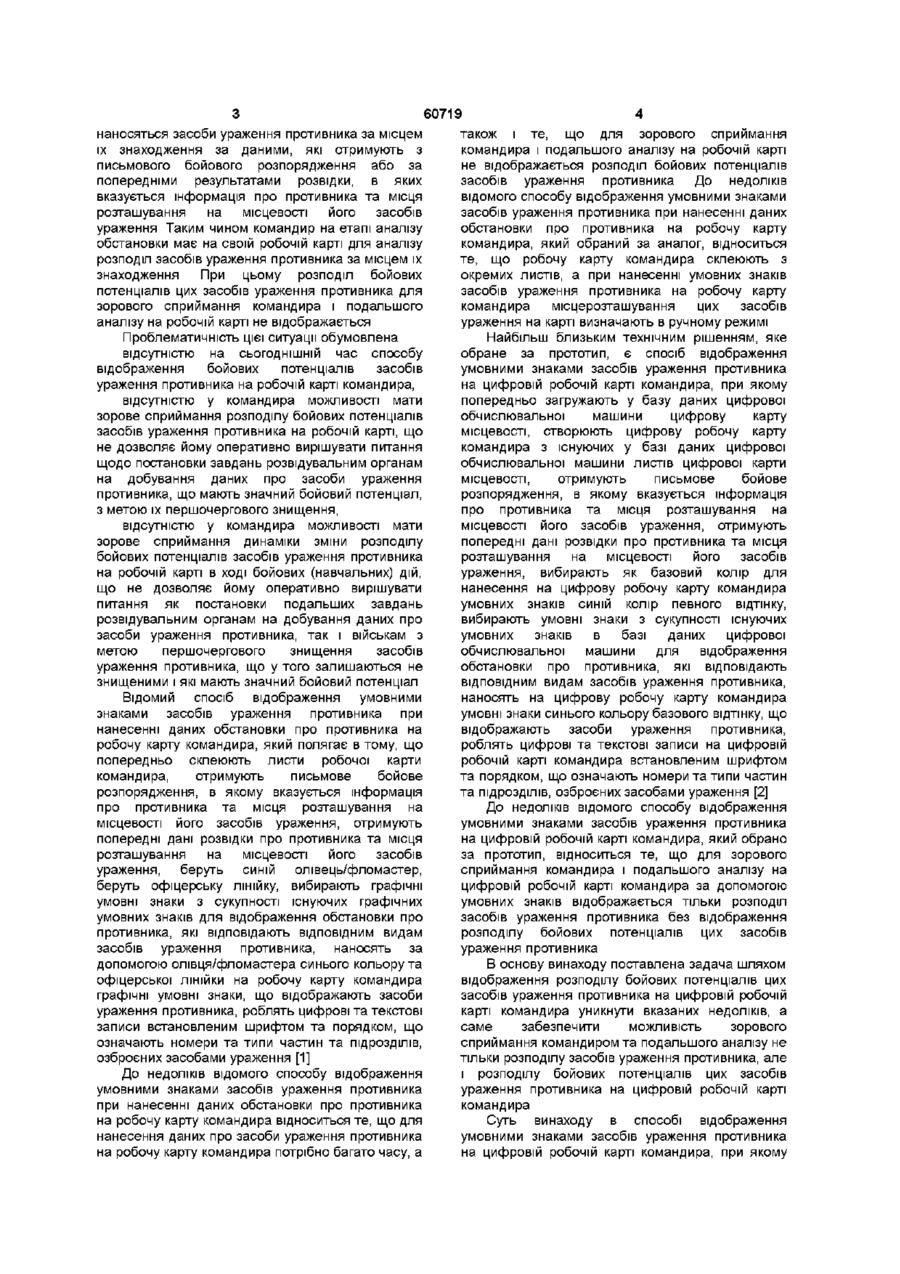

Спосіб відображення умовними знаками засобів ураження противника на цифровій робочій карті командира, при якому попередньо завантажують у базу даних цифрової обчислювальної машини цифрову карту місцевості, створюють цифрову робочу карту командира з існуючих у базі даних цифрової обчислювальної машини листів цифрової карти місцевості, отримують письмове бойове розпорядження, в якому вказується інформація про противника та місця розташування на місцевості його засобів ураження, отримують попередні дані розвідки про противника та місця розташування на місцевості його засобів ураження, вибирають як базовий колір для нанесення на цифрову робочу карту командира умовних знаків синій колір певного відтінку, вибирають умовні знаки з сукупності існуючих умовних знаків в базі даних цифрової обчислювальної машини для відображення інформації про противника, які відповідають ВІДПОВІДНИМ видам засобів ураження противника, наносять на цифрову робочу карту командира умовні знаки синього кольору базового відтінку, що відображають засоби ураження противника, роблять цифрові та текстові записи на цифровій робочій карті командира встановленим шрифтом та порядком, що означають номери та типи частин та підрозділів, озброєних засобами ураження, який відрізняється тим, що після операції вибору умовних знаків із сукупності існуючих умовних знаків в базі даних цифрової обчислювальної машини для відображення інформації про противника, які відповідають ВІДПОВІДНИМ видам засобів ураження противника, розраховують значення бойових потенціалів засобів ураження противника, створюють шкалу ВІДТІНКІВ СИНЬОГО кольору, включаючи базовий колір, градації якої відповідають значенням бойових потенціалів засобів ураження противника, визначають засоби ураження, які за шкалою ВІДТІНКІВ СИНЬОГО кольору відповідають визначеному бойовому потенціалу зазначених засобів ураження, і наносять їх на цифрову робочу карту командира як умовні знаки, після нанесення на цифрову робочу карту командира умовних знаків базового синього кольору наносять на цифрову робочу карту командира умовні знаки синього кольору різного відтінку, що відображають ІНШІ засоби ураження противника з ВІДПОВІДНИМ бойовим потенціалом, роблять цифрові та текстові записи на цифровій робочій карті командира встановленим шрифтом та порядком, що означають номери та типи частин та підрозділів, озброєних засобами ураження з ВІДПОВІДНИМ бойовим потенціалом Винахід відноситься до галузі озброєння, а саме до відображення за допомогою умовних знаків засобів ураження противника та їх бойових потенціалів на цифровій карті місцевості при нанесенні даних бойової (навчальної) обстановки про противника на цифрову робочу карту командира Одним із проблемних питань при відображенні умовними знаками засобів ураження противника під час нанесення даних бойової (навчальної) обстановки про противника на робочу карту командира є те, що, по-перше, різні типи засобів ураження противника одного виду, які мають різний бойовий потенціал, відображаються на карті однаковими графічними умовними знаками синього кольору, і, по-друге, засоби ураження противника з різним бойовим потенціалом відображаються графічними умовними знаками синього кольору одного відтінку Це призводить до ситуації, коли на робочу карту командира о> 1 о (О наносяться засоби ураження противника за місцем їх знаходження за даними, які отримують з письмового бойового розпорядження або за попередніми результатами розвідки, в яких вказується інформація про противника та місця розташування на місцевості його засобів ураження Таким чином командир на етапі аналізу обстановки має на своїй робочій карті для аналізу розподіл засобів ураження противника за місцем їх знаходження При цьому розподіл бойових потенціалів цих засобів ураження противника для зорового сприймання командира і подальшого аналізу на робочій карті не відображається Проблематичність цієї ситуації обумовлена відсутністю на СЬОГОДНІШНІЙ час способу відображення бойових потенціалів засобів ураження противника на робочій карті командира, відсутністю у командира можливості мати зорове сприймання розподілу бойових потенціалів засобів ураження противника на робочій карті, що не дозволяє йому оперативно вирішувати питання щодо постановки завдань розвідувальним органам на добування даних про засоби ураження противника, що мають значний бойовий потенціал, з метою їх першочергового знищення, відсутністюу командира можливості мати зорове сприймання динаміки зміни розподілу бойових потенціалів засобів ураження противника на робочій карті в ході бойових (навчальних) дій, що не дозволяє йому оперативно вирішувати питання як постановки подальших завдань розвідувальним органам на добування даних про засоби ураження противника, так і військам з метою першочергового знищення засобів ураження противника, що у того залишаються не знищеними і які мають значний бойовий потенціал Відомий спосіб відображення умовними знаками засобів ураження противника при нанесенні даних обстановки про противника на робочу карту командира, який полягає в тому, що попередньо склеюють листи робочої карти командира, отримують письмове бойове розпорядження, в якому вказується інформація про противника та місця розташування на місцевості його засобів ураження, отримують попередні дані розвідки про противника та місця розташування на місцевості його засобів ураження, беруть синій олівець/фломастер, беруть офіцерську лінійку, вибирають графічні умовні знаки з сукупності існуючих графічних умовних знаків для відображення обстановки про противника, які відповідають ВІДПОВІДНИМ видам засобів ураження противника, наносять за допомогою олівця/фломастера синього кольору та офіцерської ЛІНІЙКИ на робочу карту командира графічні умовні знаки, що відображають засоби ураження противника, роблять цифрові та текстові записи встановленим шрифтом та порядком, що означають номери та типи частин та підрозділів, озброєних засобами ураження [1] До недоліків відомого способу відображення умовними знаками засобів ураження противника при нанесенні даних обстановки про противника на робочу карту командира відноситься те, що для нанесення даних про засоби ураження противника на робочу карту командира потрібно багато часу, а 60719 також і те, що для зорового сприймання командира і подальшого аналізу на робочій карті не відображається розподіл бойових потенціалів засобів ураження противника До недоліків відомого способу відображення умовними знаками засобів ураження противника при нанесенні даних обстановки про противника на робочу карту командира, який обраний за аналог, відноситься те, що робочу карту командира склеюють з окремих листів, а при нанесенні умовних знаків засобів ураження противника на робочу карту командира місцерозташування цих засобів ураження на карті визначають в ручному режимі Найбільш близьким технічним рішенням, яке обране за прототип, є спосіб відображення умовними знаками засобів ураження противника на цифровій робочій карті командира, при якому попередньо загружають у базу даних цифрової обчислювальної машини цифрову карту місцевості, створюють цифрову робочу карту командира з існуючих у базі даних цифрової обчислювальної машини листів цифрової карти місцевості, отримують письмове бойове розпорядження, в якому вказується інформація про противника та місця розташування на місцевості його засобів ураження, отримують попередні дані розвідки про противника та місця розташування на місцевості його засобів ураження, вибирають як базовий колір для нанесення на цифрову робочу карту командира умовних знаків синій колір певного відтінку, вибирають умовні знаки з сукупності існуючих умовних знаків в базі даних цифрової обчислювальної машини для відображення обстановки про противника, які відповідають ВІДПОВІДНИМ видам засобів ураження противника, наносять на цифрову робочу карту командира умовні знаки синього кольору базового відтінку, що відображають засоби ураження противника, роблять цифрові та текстові записи на цифровій робочій карті командира встановленим шрифтом та порядком, що означають номери та типи частин та підрозділів, озброєних засобами ураження [2] До недоліків відомого способу відображення умовними знаками засобів ураження противника на цифровій робочій карті командира, який обрано за прототип, відноситься те, що для зорового сприймання командира і подальшого аналізу на цифровій робочій карті командира за допомогою умовних знаків відображається тільки розподіл засобів ураження противника без відображення розподілу бойових потенціалів цих засобів ураження противника В основу винаходу поставлена задача шляхом відображення розподілу бойових потенціалів цих засобів ураження противника на цифровій робочій карті командира уникнути вказаних недоліків, а саме забезпечити можливість зорового сприймання командиром та подальшого аналізу не тільки розподілу засобів ураження противника, але і розподілу бойових потенціалів цих засобів ураження противника на цифровій робочій карті командира Суть винаходу в способі відображення умовними знаками засобів ураження противника на цифровій робочій карті командира, при якому попередньо загружають у базу даних цифрової обчислювальної машини цифрову карту місцевості, створюють цифрову робочу карту командира з існуючих у базі даних цифрової обчислювальної машини листів цифрової карти місцевості, отримують письмове бойове розпорядження, в якому вказується інформація про противника та місця розташування на місцевості його засобів ураження, отримують попередні дані розвідки про противника та місця розташування на місцевості його засобів ураження, вибирають як базовий колір для нанесення на цифрову робочу карту командира умовних знаків синій колір певного відтінку, вибирають умовні знаки з сукупності існуючих умовних знаків в базі даних цифрової обчислювальної машини для відображення обстановки про противника, які відповідають ВІДПОВІДНИМ видам засобів ураження противника, наносять на цифрову робочу карту командира умовні знаки синього кольору базового відтінку, що відображають засоби ураження противника, роблять цифрові та текстові записи на цифровій робочій карті командира встановленим шрифтом та порядком, що означають номери та типи частин та підрозділів, озброєних засобами ураження, полягає в тому, що після операції вибору умовних знаків із сукупності існуючих умовних знаків в базі даних цифрової обчислювальної машини для відображення обстановки про противника, які відповідають ВІДПОВІДНИМ видам засобів ураження противника, розраховують значення бойових потенціалів засобів ураження противника, створюють шкалу ВІДТИНКІВ СИНЬОГО кольору, включаючи базовий колір, градації якої відповідають значенням бойових потенціалів засобів ураження противника, визначають засоби ураження, які за шкалою ВІДТІНКІВ СИНЬОГО кольору відповідають визначеному бойовому потенціалу зазначених засобів ураження і наносять їх на цифрову робочу карту командира у вигляді умовних знаків Суть винаходу полягає і в тому, що після нанесення на цифрову робочу карту командира умовних знаків базового синього кольору наносять на цифрову робочу карту командира умовні знаки синього кольору різного відтінку, що відображають ІНШІ засоби ураження противника з ВІДПОВІДНИМ бойовим потенціалом, роблять цифрові та текстові записи на цифровій робочій карті командира встановленим шрифтом та порядком, що означають номери та типи частин та підрозділів, озброєних засобами ураження з ВІДПОВІДНИМ бойовим потенціалом Порівняльний аналіз технічного рішення, яке заявляється, із прототипом, показує, що спосіб відображення умовними знаками засобів ураження противника на цифровій робочій карті командира, відрізняється тим, що після операції вибору умовних знаків із сукупності існуючих умовних знаків в базі даних цифрової обчислювальної машини для відображення обстановки про противника, які відповідають ВІДПОВІДНИМ видам засобів ураження противника, розраховують значення бойових потенціалів засобів ураження противника, створюють шкалу ВІДТИНКІВ СИНЬОГО кольору, включаючи базовий колір, градації якої 60719 відповідають значенням бойових потенціалів засобів ураження противника, визначають засоби ураження, які за шкалою ВІДТІНКІВ СИНЬОГО кольору відповідають визначеному бойовому потенціалу зазначених засобів ураження і наносять їх на цифрову робочу карту командира у вигляді умовних знаків, після нанесення на цифрову робочу карту командира умовних знаків базового синього кольору наносять на цифрову робочу карту командира умовні знаки синього кольору різного відтінку, що відображають ІНШІ засоби ураження противника з ВІДПОВІДНИМ бойовим потенціалом, роблять цифрові та текстові записи на цифровій робочій карті командира встановленим шрифтом та порядком, що означають номери та типи частин та підрозділів, озброєних засобами ураження з ВІДПОВІДНИМ бойовим потенціалом Таким чином, спосіб відображення умовними знаками засобів ураження противника на цифровій робочій карті командира, відповідає критерію винаходу "новизна" Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг надана схема виконання операцій щодо відображення умовними знаками засобів ураження противника та їх бойових потенціалів на цифровій робочій карті командира У ВІДПОВІДНОСТІ до схеми, наведеної на фіг, спосіб відображення умовними знаками засобівураження противника та їх бойових потенціалів на цифровій робочій карті командира здійснюється наступним чином По-перше, попередньо загружають у базу даних цифрової обчислювальної машини цифрову карту місцевості, створюють цифрову робочу карту командира з існуючих у базі даних цифрової обчислювальної машини листів цифрової карти місцевості По-друге, отримують письмове бойове розпорядження, в якому вказується інформація про противника та місця розташування на місцевості його засобів ураження, отримують попередні дані розвідки про противника та місця розташування на місцевості його засобів ураження Після зазначеного проводять заходи щодо вибору за базовий колір для нанесення на цифрову робочу карту командира умовних знаків синій колір певного відтінку По-третє, вибирають умовні знаки з сукупності існуючих умовних знаків в базі даних цифрової обчислювальної машини для відображення обстановки про противника, які відповідають ВІДПОВІДНИМ видам засобів ураження противника Після виконання зазначених операцій розраховують значення бойових потенціалів засобів ураження противника, створюють шкалу ВІДТИНКІВ синього кольору, градації якої відповідають значенням бойових потенціалів засобів ураження противника Градаційна шкала ВІДТИНКІВ синього кольору складається з чотирьох ВІДТИНКІВ блідо-голубий, голубий, синій і темносиній, що забезпечує їх розрізнення оком людини на цифровій робочій карті командира Значення бойових потенціалів розраховуються в умовних одиницях Максимальне значення бойового 60719 8 потенціалу рівно 1,0 КІЛЬКІСТЬ градацій бойового Закінчують заходи щодо оформлення потенціалу рівно чотирьом 0,25, 0,50, 0,75, 1,0 цифрової робочої карти командира тим, що При розрахунках бойового потенціалу (БП) засобів роблять цифрові та текстові записи на цифровій ураження противника використовується робочій карті командира встановленим шрифтом визначений спосіб градації Градаційна шкала та порядком, що означають номери та типи частин ВІДТИНКІВ синього кольору, що складається з та підрозділів, озброєних засобами ураження з чотирьох ВІДТИНКІВ, відповідає градації бойових ВІДПОВІДНИМ бойовим потенціалом потенціалів засобів ураження противника, яка Підвищення ефективності використання також складається з чотирьох значень, таким способу відображення умовними знаками засобів чином блідо-голубий —> БП^0,25, голубий — > ураження противника на цифровій робочій карті 0,25
