Картоплекопач поповича

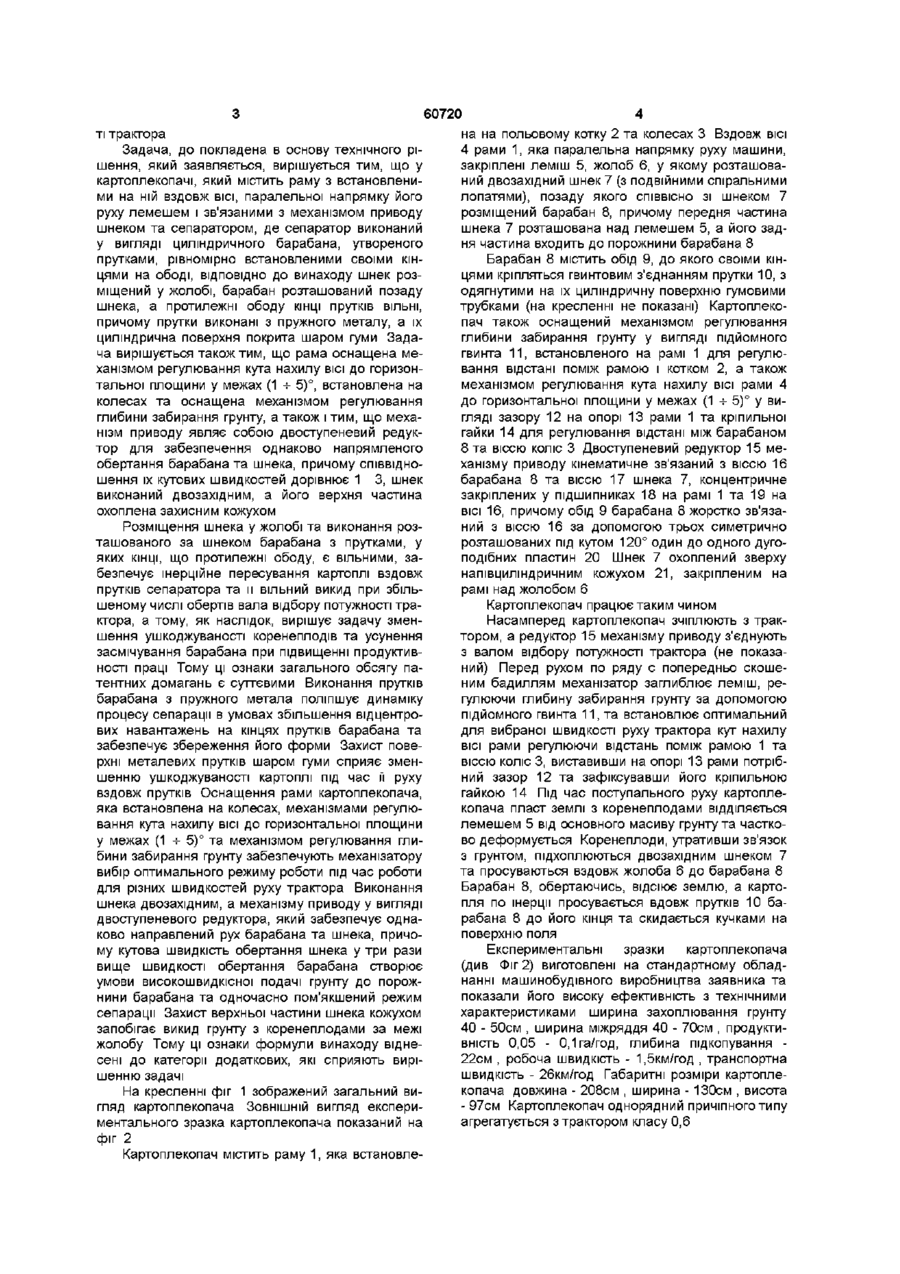

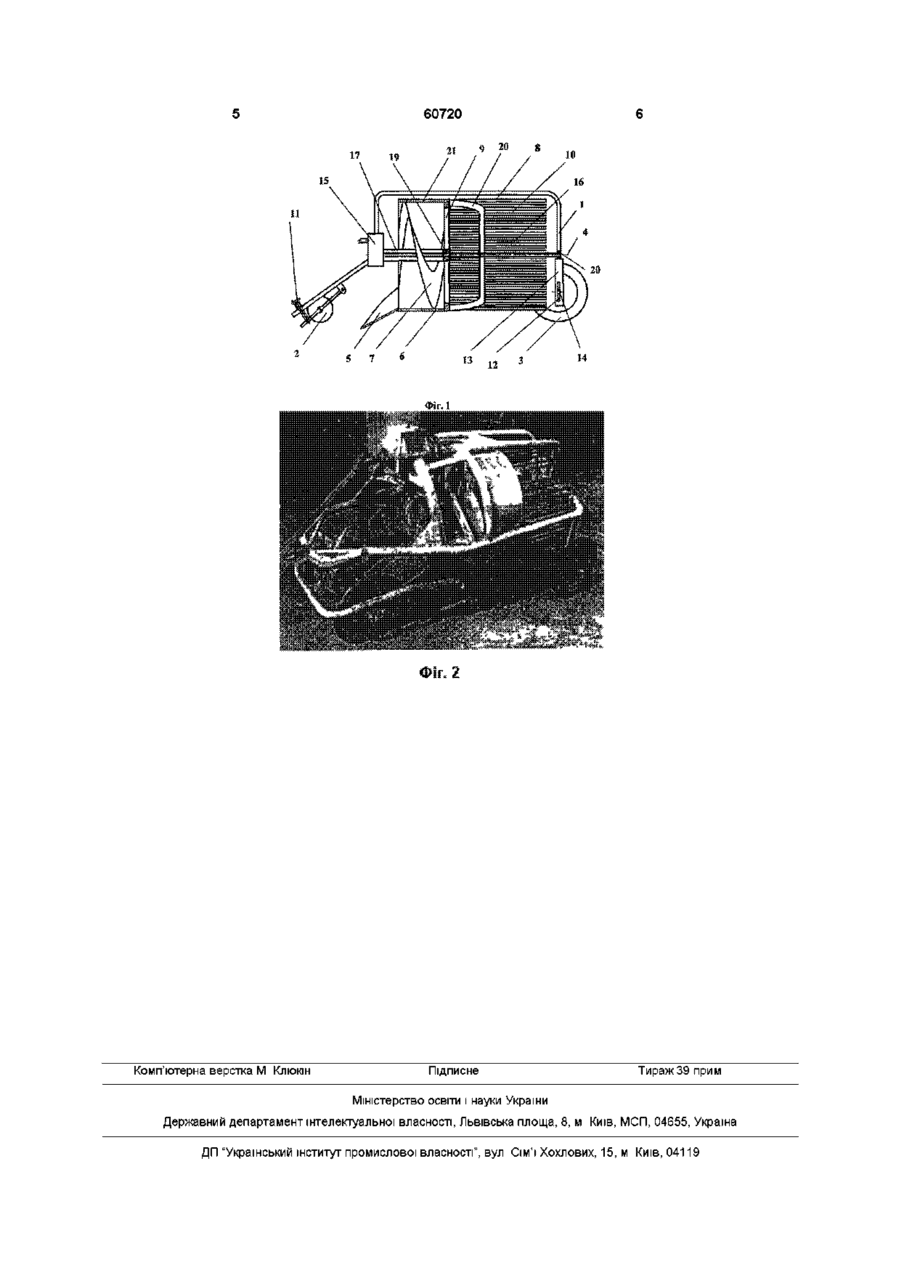

1 Картоплекопач, що містить раму з встановленими на ній вздовж осі, що паралельна напрямку його руху, лемешем і зв'язаними з механізмом приводу шнеком та сепаратором, причому сепаратор виконаний у вигляді циліндричного барабана, утвореного прутками, рівномірно встановленими своїми кінцями на ободі, який відрізняється тим, що шнек розміщений у жолобі, барабан розташований позаду шнека, а протилежні ободу КІНЦІ прутків ВІЛЬНІ 2 Картоплекопач по п 1, який відрізняється тим, що прутки виконані з пружного металу, а їх циліндрична поверхня покрита шаром гуми 3 Картоплекопач по пп 1, 2, який відрізняється тим, що рама оснащена механізмом регулювання кута нахилу осі до горизонтальної площини у межах (1*5)° 4 Картоплекопач по пп 1-3, який відрізняється тим, що рама встановлена на колесах та оснащена механізмом регулювання глибини забирання грунту 5 Картоплекопач по пп 1-4, який відрізняється тим, що механізм приводу являє собою двоступеневий редуктор для забезпечення однаково напрямленого обертання барабана та шнека, причому співвідношення їх кутових швидкостей дорівнює 1 З 6 Картоплекопач по пп 1-5, який відрізняється тим, що шнек виконаний двозахідним 7 Картоплекопач по пп 1-6, який відрізняється тим, що верхня частина шнека охоплена захисним кожухом Технічне рішення, що заявляється, відноситься до машин для збирання коренеплодів, точніше до машин для викопування картоплі з робочими органами, розташованими паралельно її напрямку руху та просіювальним пристроєм Відомий картоплекопач, який містить несучу раму з встановленими на ній вздовж ВІСІ, ЩО паралельна напрямку його руху лемешем і зв'язаними з механізмом приводу шнеком та сепаратором Сепаратор виконаний у вигляді барабана, утвореного трьома ободами, причому між переднім та середнім ободами рівномірно встановлені прутки Задній обід скріплений з середнім ободом чотирма зміщеними на 90° пластинами, формуючи таким чином чотири вивантажувальні вікна Шнек і барабан обертаються у взаємно протилежних напрямках з однаковою кутовою швидкістю, причому шнек виконаний однозахідним та розташований усередині барабана (див АС СРСР №1142030, кп A01D17/16, публ 28 02 1985 р) картоплі шнеком вздовж прутків порушується ЦІЛІСНІСТЬ картоплі Ушкодження картоплі збільшується внаслідок зустрічного обертального руху шнека та сепаратора По-друге, на ВІДОМІЙ конструкції неможливе підвищення продуктивності праці шляхом збільшення обертів вала відбору потужності трактора внаслідок того, що викид картоплі через вивантажувальні вікна для цього випадку здійснюється зі зміною траєкторії и руху з попереднім ударом у стінку заднього ободу та наступним у пластини барабана, що значно підвищує ушкоджуваність плодів По-третє, відомому картоплекопачу властиве засмічування та блокування вивантажувальних вікон бадиллям, бур'яном та кореневищем внаслідок обмеженої зони вивантаження Задачею винаходу, що заявляється, є зменшення ушкоджуваності картоплі з одночасним підвищенням продуктивності праці та усуненням причин засмічування барабана шляхом розробки такої конструкції картоплекопача, яка забезпечувала б інерційне пересування картоплі вздовж прутків сепаратора та її вільний викид під час прискореного поздовжнього руху грунту з коренеплодами при збільшеному числі обертів вала відбору потужнос Недоліком конструкції відомого картоплекопача, вибраного у якості прототипу, є те, що рух грунту та картоплі вздовж прутків барабана є вимушеним, в результаті примусового протягування 1 о (О 60720 на на польовому котку 2 та колесах 3 Вздовж ВІСІ ті трактора 4 рами 1, яка паралельна напрямку руху машини, Задача, до покладена в основу технічного різакріплені леміш 5, жолоб 6, у якому розташовашення, який заявляється, вирішується тим, що у ний двозахіднии шнек 7 (з подвійними спіральними картоплекопачі, який містить раму з встановленилопатями), позаду якого СПІВВІСНО зі шнеком 7 ми на ній вздовж ВІСІ, паралельної напрямку його розміщений барабан 8, причому передня частина руху лемешем і зв'язаними з механізмом приводу шнека 7 розташована над лемешем 5, а його задшнеком та сепаратором, де сепаратор виконаний ня частина входить до порожнини барабана 8 у вигляді циліндричного барабана, утвореного прутками, рівномірно встановленими своїми кінБарабан 8 містить обід 9, до якого своїми кінцями на ободі, ВІДПОВІДНО до винаходу шнек розцями кріпляться гвинтовим з'єднанням прутки 10, з міщений у жолобі, барабан розташований позаду одягнутими на їх циліндричну поверхню гумовими шнека, а протилежні ободу КІНЦІ прутків ВІЛЬНІ, трубками (на кресленні не показані) Картоплекопричому прутки виконані з пружного металу, а їх пач також оснащений механізмом регулювання циліндрична поверхня покрита шаром гуми Задаглибини забирання грунту у вигляді підйомного ча вирішується також тим, що рама оснащена мегвинта 11, встановленого на рамі 1 для регулюханізмом регулювання кута нахилу ВІСІ ДО горизонвання відстані поміж рамою і котком 2, а також тальної площини у межах (1 -ь 5)°, встановлена на механізмом регулювання кута нахилу ВІСІ рами 4 колесах та оснащена механізмом регулювання до горизонтальної площини у межах (1 -ь 5)° у виглибини забирання грунту, а також і тим, що мехагляді зазору 12 на опорі 13 рами 1 та кріпильної нізм приводу являє собою двоступеневий редукгайки 14 для регулювання відстані між барабаном тор для забезпечення однаково напрямленого 8 та віссю коліс 3 Двоступеневий редуктор 15 меобертання барабана та шнека, причому співвідноханізму приводу кінематичне зв'язаний з віссю 16 шення їх кутових швидкостей дорівнює 1 3, шнек барабана 8 та віссю 17 шнека 7, концентричне виконаний двозахідним, а його верхня частина закріплених у підшипниках 18 на рамі 1 та 19 на охоплена захисним кожухом ВІСІ 16, причому обід 9 барабана 8 жорстко зв'язаний з віссю 16 за допомогою трьох симетрично Розміщення шнека у жолобі та виконання розрозташованих під кутом 120° один до одного дуготашованого за шнеком барабана з прутками, у подібних пластин 20 Шнек 7 охоплений зверху яких КІНЦІ, що протилежні ободу, є вільними, занапівциліндричним кожухом 21, закріпленим на безпечує інерційне пересування картоплі вздовж рамі над жолобом 6 прутків сепаратора та и вільний викид при збільшеному числі обертів вала відбору потужності траКартоплекопач працює таким чином ктора, а тому, як наслідок, вирішує задачу зменНасамперед картоплекопач зчіплюють з тракшення ушкоджуваності коренеплодів та усунення тором, а редуктор 15 механізму приводу з'єднують засмічування барабана при підвищенні продуктивз валом відбору потужності трактора (не показаності праці Тому ці ознаки загального обсягу паний) Перед рухом по ряду с попередньо скошетентних домагань є суттєвими Виконання прутків ним бадиллям механізатор заглиблює леміш, ребарабана з пружного метала поліпшує динаміку гулюючи глибину забирання грунту за допомогою процесу сепарації в умовах збільшення відцентропідйомного гвинта 11, та встановлює оптимальний вих навантажень на кінцях прутків барабана та для вибраної швидкості руху трактора кут нахилу забезпечує збереження його форми Захист повеВІСІ рами регулюючи відстань поміж рамою 1 та рхні металевих прутків шаром гуми сприяє зменвіссю коліс 3, виставивши на опорі 13 рами потрібшенню ушкоджуваності картоплі під час її руху ний зазор 12 та зафіксувавши його кріпильною вздовж прутків Оснащення рами картоплекопача, гайкою 14 Під час поступального руху картоплеяка встановлена на колесах, механізмами регулюкопача пласт землі з коренеплодами ВІДДІЛЯЄТЬСЯ вання кута нахилу ВІСІ ДО горизонтальної площини лемешем 5 від основного масиву грунту та часткоу межах (1 -ь 5)° та механізмом регулювання гливо деформується Коренеплоди, утративши зв'язок бини забирання грунту забезпечують механізатору з грунтом, підхоплюються двозахідним шнеком 7 вибір оптимального режиму роботи під час роботи та просуваються вздовж жолоба 6 до барабана 8 для різних швидкостей руху трактора Виконання Барабан 8, обертаючись, ВІДСІЮЄ землю, а картошнека двозахідним, а механізму приводу у вигляді пля по інерції просувається вдовж прутків 10 бадвоступеневого редуктора, який забезпечує однарабана 8 до його кінця та скидається кучками на ково направлений рух барабана та шнека, причоповерхню поля му кутова швидкість обертання шнека у три рази Експериментальні зразки картоплекопача вище швидкості обертання барабана створює (див Фіг 2) виготовлені на стандартному обладумови високошвидкісної подачі грунту до порожнанні машинобудівного виробництва заявника та нини барабана та одночасно пом'якшений режим показали його високу ефективність з технічними сепарації Захист верхньої частини шнека кожухом характеристиками ширина захоплювання грунту запобігає викид грунту з коренеплодами за межі 40 - 50см , ширина міжряддя 40 - 70см , продуктижолобу Тому ці ознаки формули винаходу відневність 0,05 - 0,1га/год, глибина підкопування сені до категорії додаткових, які сприяють вирі22см , робоча швидкість - 1,5км/год , транспортна шенню задачі швидкість - 26км/год Габаритні розміри картоплекопача довжина - 208см , ширина - 130см , висота На кресленні фіг 1 зображений загальний ви- 97см Картоплекопач однорядний причіпного типу гляд картоплекопача ЗОВНІШНІЙ ВИГЛЯД експериагрегатується з трактором класу 0,6 ментального зразка картоплекопача показаний на фіг 2 Картоплекопач містить раму 1, яка встановле 60720 15 Фіг. 1 Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
