Пристрій для накладання пневмоперитонеуму

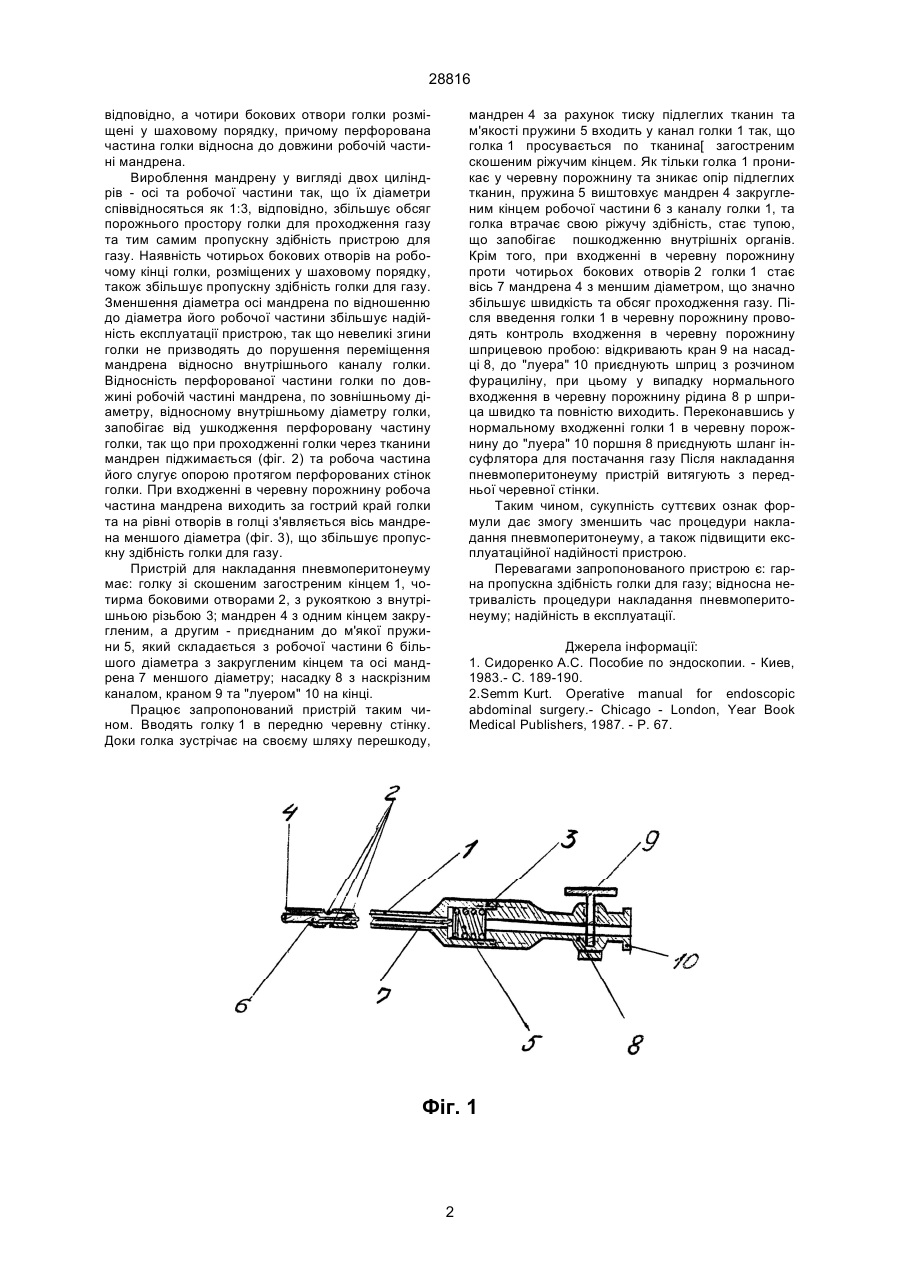

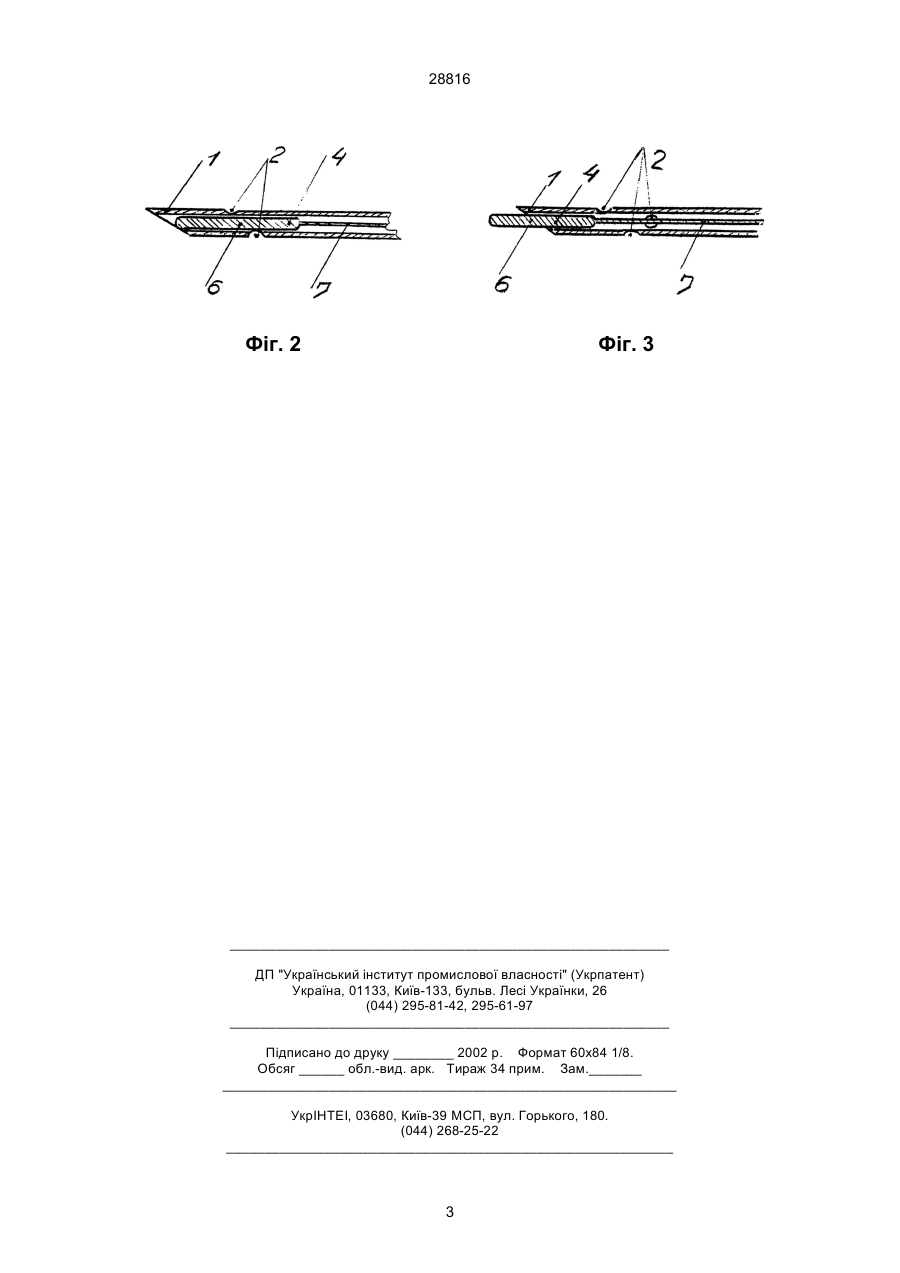

Пристрій для накладання пневмоперитонеуму, який включає голку зі скошеним загостренним кін 28816 відповідно, а чотири бокових отвори голки розміщені у шаховому порядку, причому перфорована частина голки відносна до довжини робочій частині мандрена. Вироблення мандрену у вигляді двох циліндрів - осі та робочої частини так, що їх діаметри співвідносяться як 1:3, відповідно, збільшує обсяг порожнього простору голки для проходження газу та тим самим пропускну здібність пристрою для газу. Наявність чотирьох бокових отворів на робочому кінці голки, розміщених у шаховому порядку, також збільшує пропускну здібність голки для газу. Зменшення діаметра осі мандрена по відношенню до діаметра його робочої частини збільшує надійність експлуатації пристрою, так що невеликі згини голки не призводять до порушення переміщення мандрена відносно внутрішнього каналу голки. Відносність перфорованої частини голки по довжині робочій частині мандрена, по зовнішньому діаметру, відносному внутрішньому діаметру голки, запобігає від ушкодження перфоровану частину голки, так що при проходженні голки через тканини мандрен піджимається (фіг. 2) та робоча частина його слугує опорою протягом перфорованих стінок голки. При входженні в черевну порожнину робоча частина мандрена виходить за гострий край голки та на рівні отворів в голці з'являється вісь мандрена меншого діаметра (фіг. 3), що збільшує пропускну здібність голки для газу. Пристрій для накладання пневмоперитонеуму має: голку зі скошеним загостреним кінцем 1, чотирма боковими отворами 2, з рукояткою з внутрішньою різьбою 3; мандрен 4 з одним кінцем закругленим, а другим - приєднаним до м'якої пружини 5, який складається з робочої частини 6 більшого діаметра з закругленим кінцем та осі мандрена 7 меншого діаметру; насадку 8 з наскрізним каналом, краном 9 та "луером" 10 на кінці. Працює запропонований пристрій таким чином. Вводять голку 1 в передню черевну стінку. Доки голка зустрічає на своєму шляху перешкоду, мандрен 4 за рахунок тиску підлеглих тканин та м'якості пружини 5 входить у канал голки 1 так, що голка 1 просувається по тканина[ загостреним скошеним ріжучим кінцем. Як тільки голка 1 проникає у черевну порожнину та зникає опір підлеглих тканин, пружина 5 виштовхує мандрен 4 закругленим кінцем робочої частини 6 з каналу голки 1, та голка втрачає свою ріжучу здібність, стає тупою, що запобігає пошкодженню внутрішніх органів. Крім того, при входженні в черевну порожнину проти чотирьох бокових отворів 2 голки 1 стає вісь 7 мандрена 4 з меншим діаметром, що значно збільшує швидкість та обсяг проходження газу. Після введення голки 1 в черевну порожнину проводять контроль входження в черевну порожнину шприцевою пробою: відкривають кран 9 на насадці 8, до "луера" 10 приєднують шприц з розчином фурациліну, при цьому у випадку нормального входження в черевну порожнину рідина 8 p шприца швидко та повністю виходить. Переконавшись у нормальному входженні голки 1 в черевну порожнину до "луера" 10 поршня 8 приєднують шланг інсуфлятора для постачання газу Після накладання пневмоперитонеуму пристрій витягують з передньої черевної стінки. Таким чином, сукупність суттєвих ознак формули дає змогу зменшить час процедури накладання пневмоперитонеуму, а також підвищити експлуатаційної надійності пристрою. Перевагами запропонованого пристрою є: гарна пропускна здібність голки для газу; відносна нетривалість процедури накладання пневмоперитонеуму; надійність в експлуатації. Джерела інформації: 1. Сидоренко А.С. Пособие по эндоскопии. - Киев, 1983.- С. 189-190. 2.Sеmm Kurt. Operative manual for endoscopic abdominal surgery.- Chicago - London, Year Book Medical Publishers, 1987. - P. 67. Фіг. 1 2 28816 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
