Гравітаційний змішувач з ручним приводом
Номер патенту: 5077
Опубліковано: 28.12.1994
Формула / Реферат
Гравитационный смеситель с ручным приводом, содержащий раму с опорной площадкой и установленный с возможностью вращения на раме смесительный барабан, на наружной поверхности которого параллельно его образующей по периметру жестко закреплены поворотные ручки,отличающийся тем, что, с целью повышения качества перемешивания, поворотные ручки размещены на барабане в шахматном порядке.
Текст

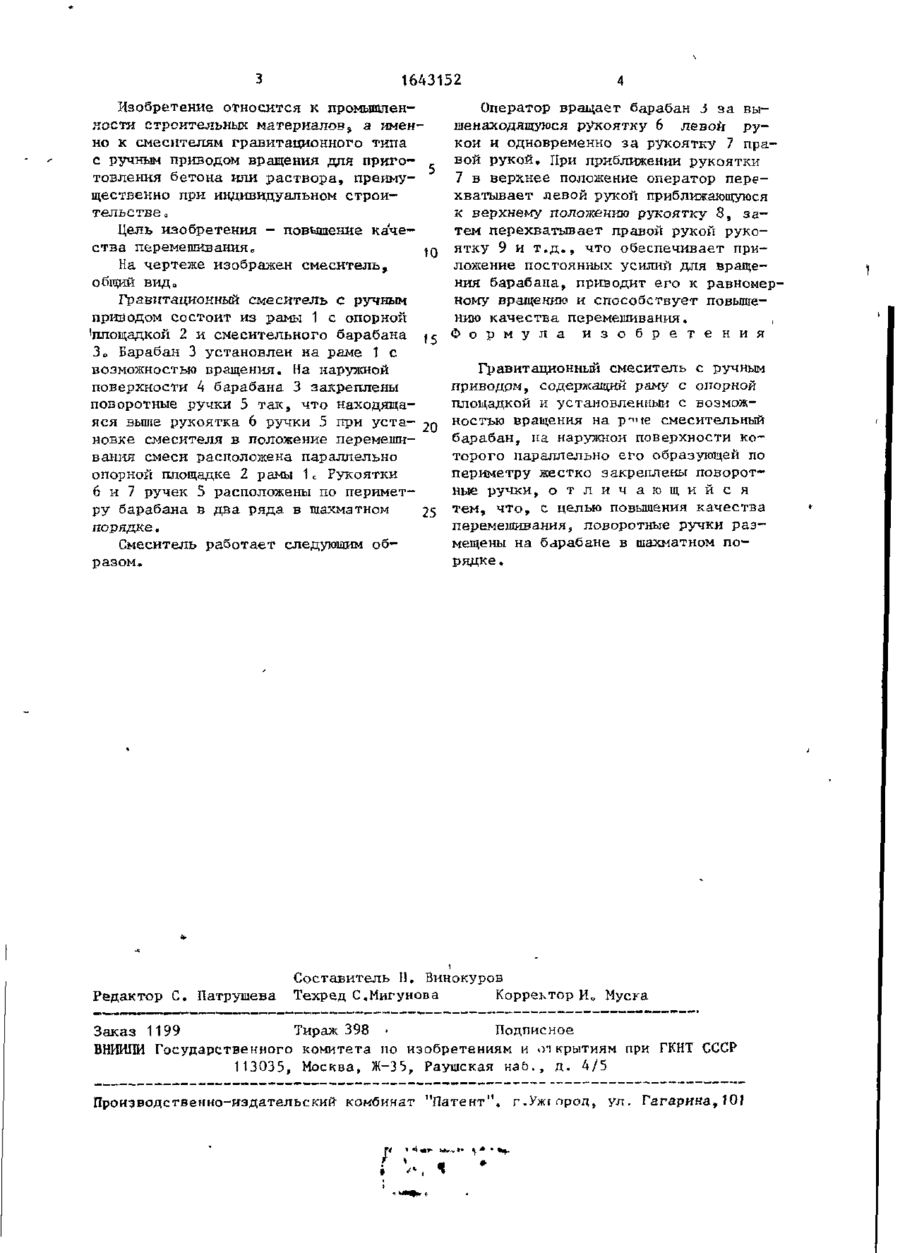

Изобретение относится к смесителям гравитационного типа для приготов ления бетона или раствора и позволяет повысить качество перемешивания. Гравитационный смеситель с ручным приводом содержит раму 1 с опорной площадкой 2 и установленный г возможностью вращения на раме смесительный барабан 3, па наружной поверхности которого параллельно его обраяующей по периметру размещены поворотные ручки 5, расположенные в шахматном порядке. 1 ил и РПФ-К 1643152 Изобретение относится к промышленности строительных материаловs а именно к смесителям гравитационного типа с ручным приводом вращения для приготовления бетона или раствора, преимущественно при индивидуальном строительстве о Цель изобретения — повышение качества перемешиванияо 10 На чертеже изображен смеситель, обМИЙ ВИДо Гравитационный смеситель с ручным приводом состоит из рамы 1 с опорной 'площадкой 2 и смесительного барабана 15 З о Барабан 3 установлен на раме 1 с возможностью сращения. На наружной поверхности 4 барабана 3 закреплены поворотные ручки 5 так, что находящаяся выше рукоятка 6 ручки 5 при уста20 новке смесителя в положение перемепшвания смеси расположена параллельно опорной площадке 2 рамы 1 с Рукоятки 6 и 7 ручек 5 расположены по периметру барабана в два ряда в шахматном 25 порядке, Смеситель работает следующим образом* Редактор С. Патрушева Оператор вращает барабан 5 за выше находящуюся рукоятку 6 левой рукой и одновременно за рукоятку 7 правой рукой. При приближении рукоятки 7 в верхнее положение оператор перехватывает левой рукой приближающуюся к верхнему положению рукоятку 8, затем перехватывает правой рукой рукоятку 9 и т.д., что обеспечивает приложение постоянных усилий для вращения барабана, приводит его к равномерному вращению и способствует повышению качества перемешивания. , Ф о р м у л а и з о б р е т е н и я Гравитационный смеситель с ручным приводам, содержащий раму с опорной площадкой и установленный с возможностью вращения на р-^че смесительный барабан, на наружной поверхности которого параллельно его образующей по периметру жестко закреплены поворотные ручки, о т л и ч а ю щ и й с я тем, что, с целью повышения качества перемешивания, поворотные ручки размещены на барабане в шахматном порядке. Составитель II. Винокуров Техред С,Мигунова Корректор Ио Муска Заказ 1199 Тираж 398 • Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н ИИ 113035, Москва, Ж-35, Раушская наЬ., д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
ДивитисяДодаткова інформація
Назва патенту англійськоюGravity mixer with manual drive
Автори англійськоюOrenboim Borys Davydovych, Hulak Eduard Matviiovych
Назва патенту російськоюГравитационный смеситель с ручным поводом
Автори російськоюОренбойм Борис Данилович, Гулак Эдуард Матвеевич
МПК / Мітки
МПК: B28C 5/18
Мітки: приводом, ручним, гравітаційний, змішувач
Код посилання
