Врізний замок для закриття і відкриття дверей

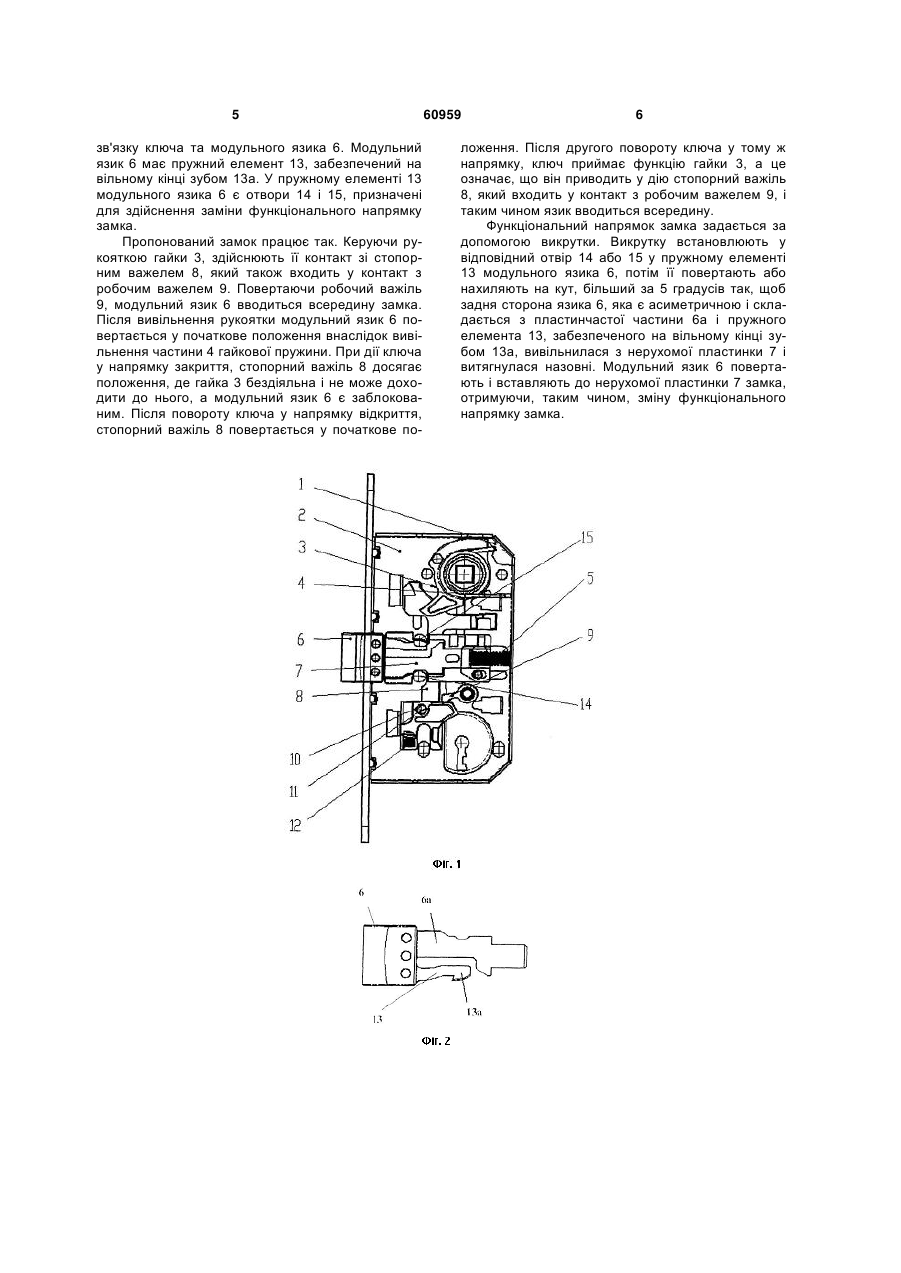

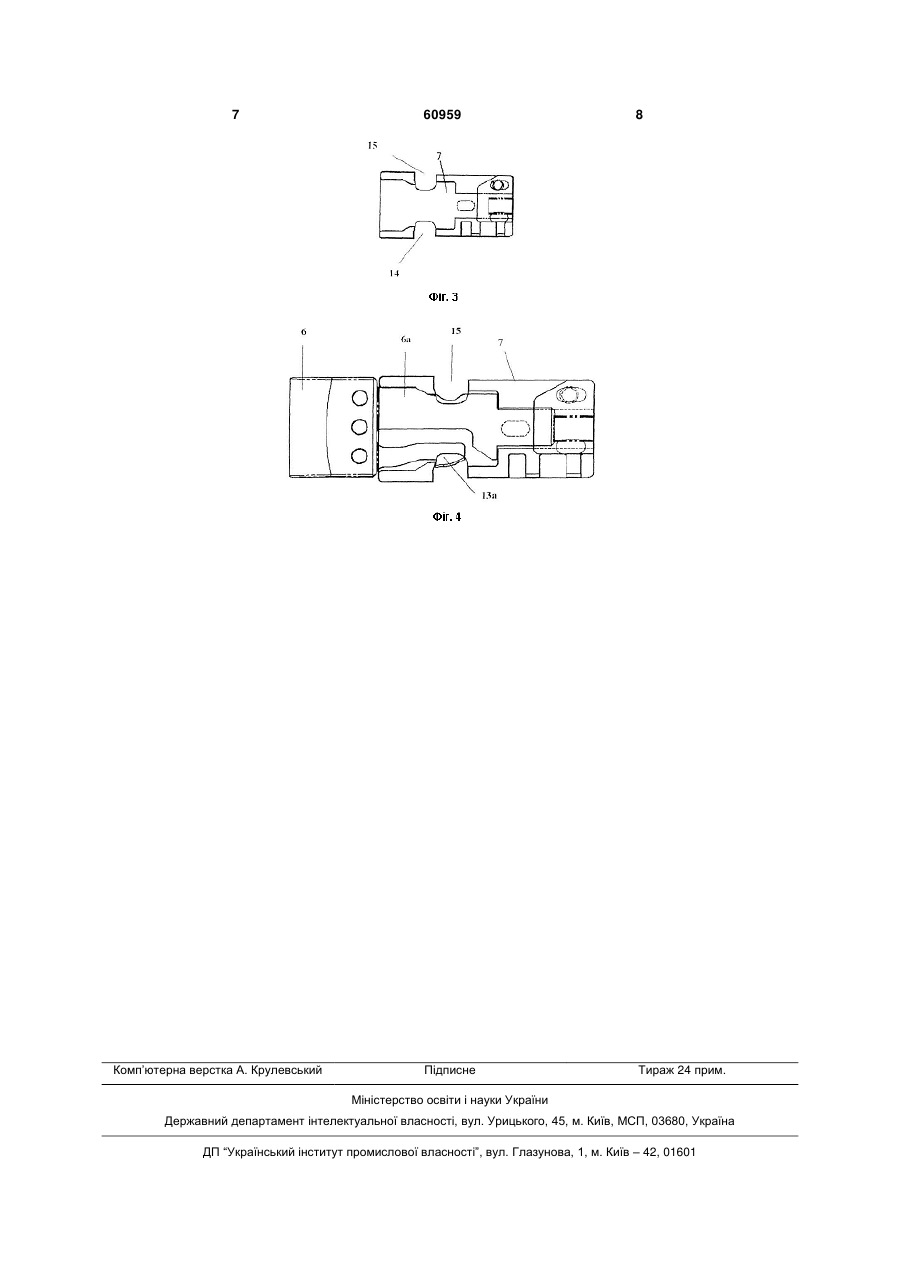

1. Врізний замок для дверей, що містить робочий механізм, який складається з гайки (3), що шляхом управління рукояткою входить у контакт зі стопорним важелем (8), який у свою чергу входить у контакт з робочим важелем (9) заскочки, відводячи язик (6) всередину замка, а після вивільнення рукоятки язик (6) повертається у його початкове положення внаслідок вивільнення пружини (4), пов'язаної з гайкою (3) і відповідною спіральною 3 смуга впливає на стопорний важіль, який замикає язик і більше не може бути відведений на рукоятку, що також стиснута. Після повертання ключа в протилежному напрямку язик відмикають і шляхом управління рукояткою двері можуть бути відкриті. Напрямок замка зліва/справа змінюють шляхом виштовхування осі язика і його повертання на 180°. Відомі замки для закриття/відкриття внутрішніх дверей, які складаються з гайки, язика та довгого важеля; шляхом управління рукояткою на гайці, язик відводиться у замок і двері можуть бути відкриті, а після вивільнення рукоятки язик повертається до закритого положення внаслідок відведення пружини. Закриваючий механізм приймає функції запірного механізму шляхом замикання/відмикання язика у положення, коли ключ повернутий для закриття і смуга впливає на стопорний важіль, який замикає язик і більше не може бути відведений на рукоятку, також стиснуту. Після повертання ключа в протилежному напрямку язик відмикають і шляхом управління рукояткою двері можуть бути відкриті. Напрямок замка зліва/справа змінюється шляхом виштовхування осі язика і повертання язика на 180°. Інші типи замків складаються з гайки, пружини та язика; шляхом управління рукояткою на гайці, язик відводиться у замок і двері можуть бути відкриті, а після вивільнення рукоятки язик повертається до закритого положення внаслідок відведення пружини. Запірний механізм складається з пластинки та заскочки і приводиться в дію ключем, його смуга виштовхує пластинку і вивільнює заскочку, яка переміщується вперед, доки ключова смуга не виходить з області контакту з пластинкою; пластинка позиціонує заскочку і блокує її у цьому положенні за допомогою пружини пластинки. Для відкриття повертають ключ у протилежному напрямку. Такий варіант конструкції призначений лише для правосторонньої зборки. Всі ці типи замків мають певні недоліки, оскільки деякі з них можна застосовувати лише при правосторонній або лівосторонній зборці, інші, які забезпечують обидва функціональних напрямки, вимагають досить великого навантаження язика одночасно з його повертанням, коли має бути змінений лівий/правий напрямок. Конструкція закриваючого механізму включає занадто багато металевих компонентів, що вимагає кореляції між ними з розмірних та з кінематичних вимог, а тому викликає великі виробничі витрати для забезпечення низького шумового рівня, оскільки функціонування викликає багато шуму. Пружини, що використовуються у механізмі, є слабкою ланкою, оскільки вони зношуються. зменшуючи, таким чином, надійність замка. Найбільш близьким до пропонованого за кількістю суттєвих ознак є врізний замок для дверей, що складається з гайки, гайкової пружини, стопорного важеля, робочого важеля. нерухомої пластинки, модульного язика та відповідних отворів для пружного елемента язика для зміни функціонального напрямку справа/зліва [ЕР 1703046 (А2), МПК Е05В63/04: Е05С1/16; дата публікації: 2006-09-20]. Але, і описана конструкція має згадані вище 60959 4 недоліки. В основу пропонованої корисної моделі поставлена задача створення такого врізного замка для дверей, який забезпечував би обидва функціональних напрямки зліва/справа, легке повертання язика при бажанні змінити функціональний напрямок, дозволив би використати якнайменшу кількість деталей, мав би просту кінематику, що дозволило б скоротити виграти на його виготовлення та експлуатацію й одночасно підвищити надійність і зменшити рівень шуму в процесі функціонування замка. Врізний замок для дверей відповідно до винаходу усуває недоліки відомих замків за рахунок того, що робочий механізм складається з: гайки і гайкової пружини, робочого важеля заскочки, стопорного важеля, нерухомої пластинки та модульного язика з пружними елементом. Шляхом управління рукояткою на гайці, вона входить у контакт зі стопорним важелем, який також входить у контакт з робочим важелем. Під час повертання робочого важеля язик замка вводиться всередину замка. Після вивільнення ж рукоятки язик повертається у його початкове положення. При дії ключем у напрямку закриття, стопорний важіль досягає положення, де гайка бездіяльна і не може доходити до нього, а тому язик заблокований. Після повороту ключа у напрямку відкриття, стопорний важіль повертається у початкове положення. Після другого повороту ключа у тому ж напрямку, ключ приймає функцію гайкової частини, а це означає, що він приводить у дію стопорний важіль, який входить у контакт з приведеним у дію важелем і, таким чином, модульний язик вводиться всередину. Функціональний напрямок замка змінюють шляхом встановлення викрутки в один з отворів пружного елемента модульного язика, її повороту або нахилу на кут, більший за 5 градусів, що дозволяє вивільнити модульний язик з нерухомої пластинки і витягти його. Модульний язик повертають і знову вставляють в нерухому пластинку замка і у такий спосіб здійснюють зміну функціонального напрямку замка. Пропонований врізний замок для дверей має такі переваги перед прототипом: - просту конструкцію і низьку вартість; - високу надійність і низький рівень шуму під час відкриття/закриття; - легку можливість зміни функціонального напрямку справа/зліва. Далі описується приклад втілення корисної моделі за допомогою креслень, де: - фіг. 1 показує загальний вигляд замка; - фіг. 2 показує модульний язик з пружним елементом; - фіг. 3 показує нерухому пластинку; - фіг. 4 показує модульний язик у зборці з нерухомою пластинкою. Замок складається з робочого механізму, що включає корпус 1, на стіні 2 якого встановлена гайка 3, забезпечена гайковою пружиною 4 і рукояткою (не показана), модульний язик 6, нерухому пластинку 7, стопорний важіль 8 та заскочку 9 з робочим важелем. Замок містить також елементи 10, 11 та 12, що забезпечують функціонування замка, призначені, зокрема, для кінематичного 5 зв'язку ключа та модульного язика 6. Модульний язик 6 має пружний елемент 13, забезпечений на вільному кінці зубом 13а. У пружному елементі 13 модульного язика 6 є отвори 14 і 15, призначені для здійснення заміни функціонального напрямку замка. Пропонований замок працює так. Керуючи рукояткою гайки 3, здійснюють її контакт зі стопорним важелем 8, який також входить у контакт з робочим важелем 9. Повертаючи робочий важіль 9, модульний язик 6 вводиться всередину замка. Після вивільнення рукоятки модульний язик 6 повертається у початкове положення внаслідок вивільнення частини 4 гайкової пружини. При дії ключа у напрямку закриття, стопорний важіль 8 досягає положення, де гайка 3 бездіяльна і не може доходити до нього, а модульний язик 6 є заблокованим. Після повороту ключа у напрямку відкриття, стопорний важіль 8 повертається у початкове по 60959 6 ложення. Після другого повороту ключа у тому ж напрямку, ключ приймає функцію гайки 3, а це означає, що він приводить у дію стопорний важіль 8, який входить у контакт з робочим важелем 9, і таким чином язик вводиться всередину. Функціональний напрямок замка задається за допомогою викрутки. Викрутку встановлюють у відповідний отвір 14 або 15 у пружному елементі 13 модульного язика 6, потім її повертають або нахиляють на кут, більший за 5 градусів так, щоб задня сторона язика 6, яка є асиметричною і складається з пластинчастої частини 6а і пружного елемента 13, забезпеченого на вільному кінці зубом 13а, вивільнилася з нерухомої пластинки 7 і витягнулася назовні. Модульний язик 6 повертають і вставляють до нерухомої пластинки 7 замка, отримуючи, таким чином, зміну функціонального напрямку замка. 7 Комп’ютерна верстка А. Крулевський 60959 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
