Закупорювальний пристрій “fin”

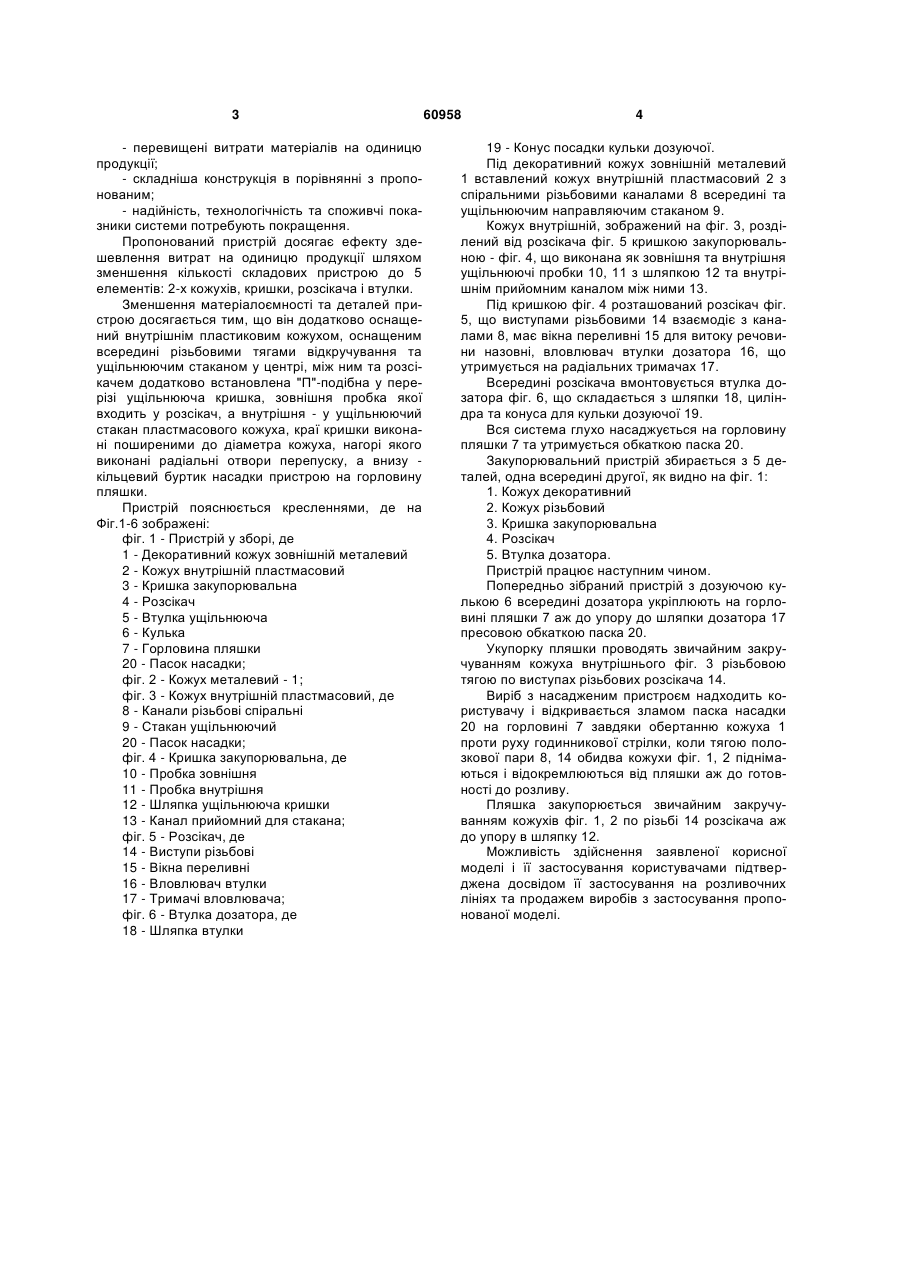

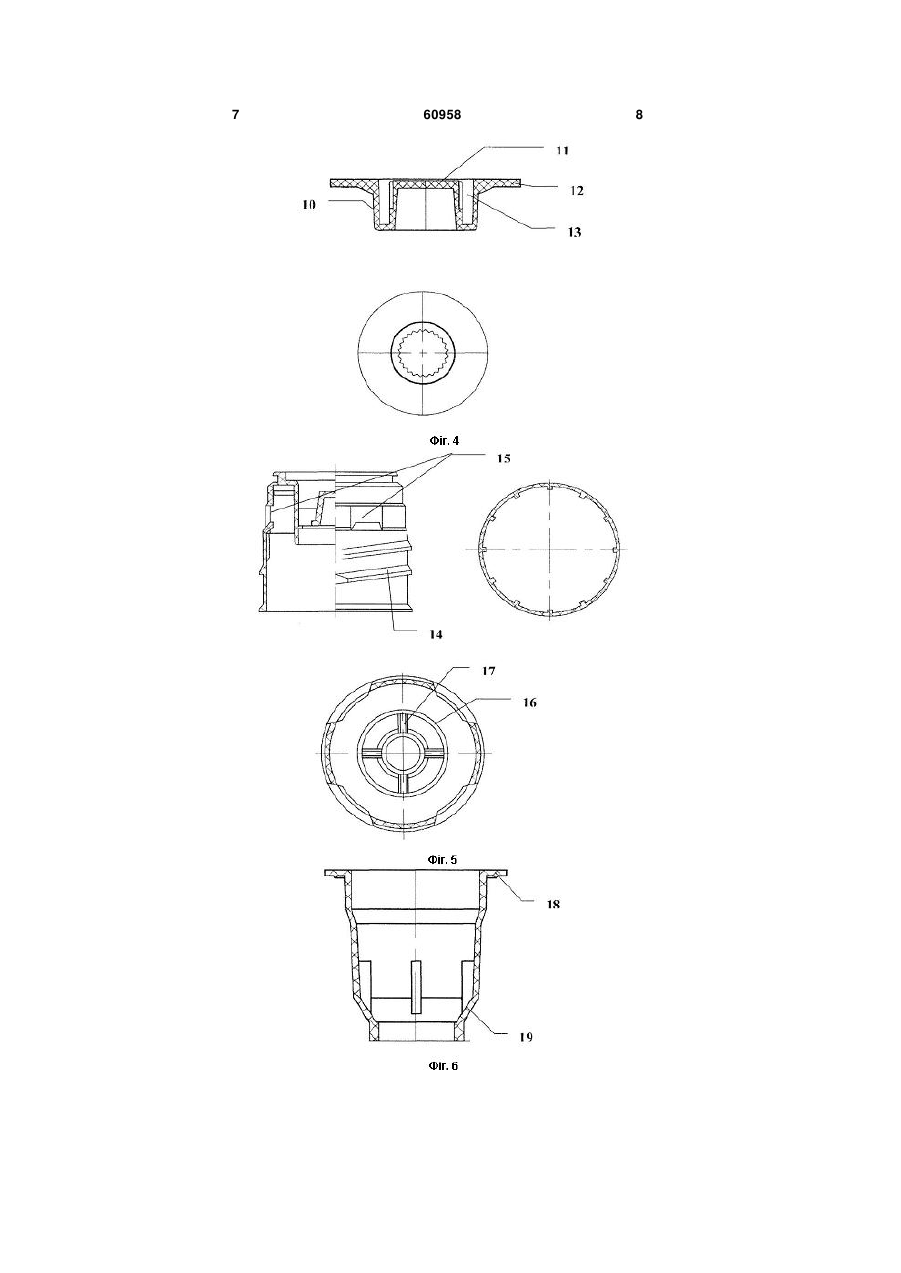

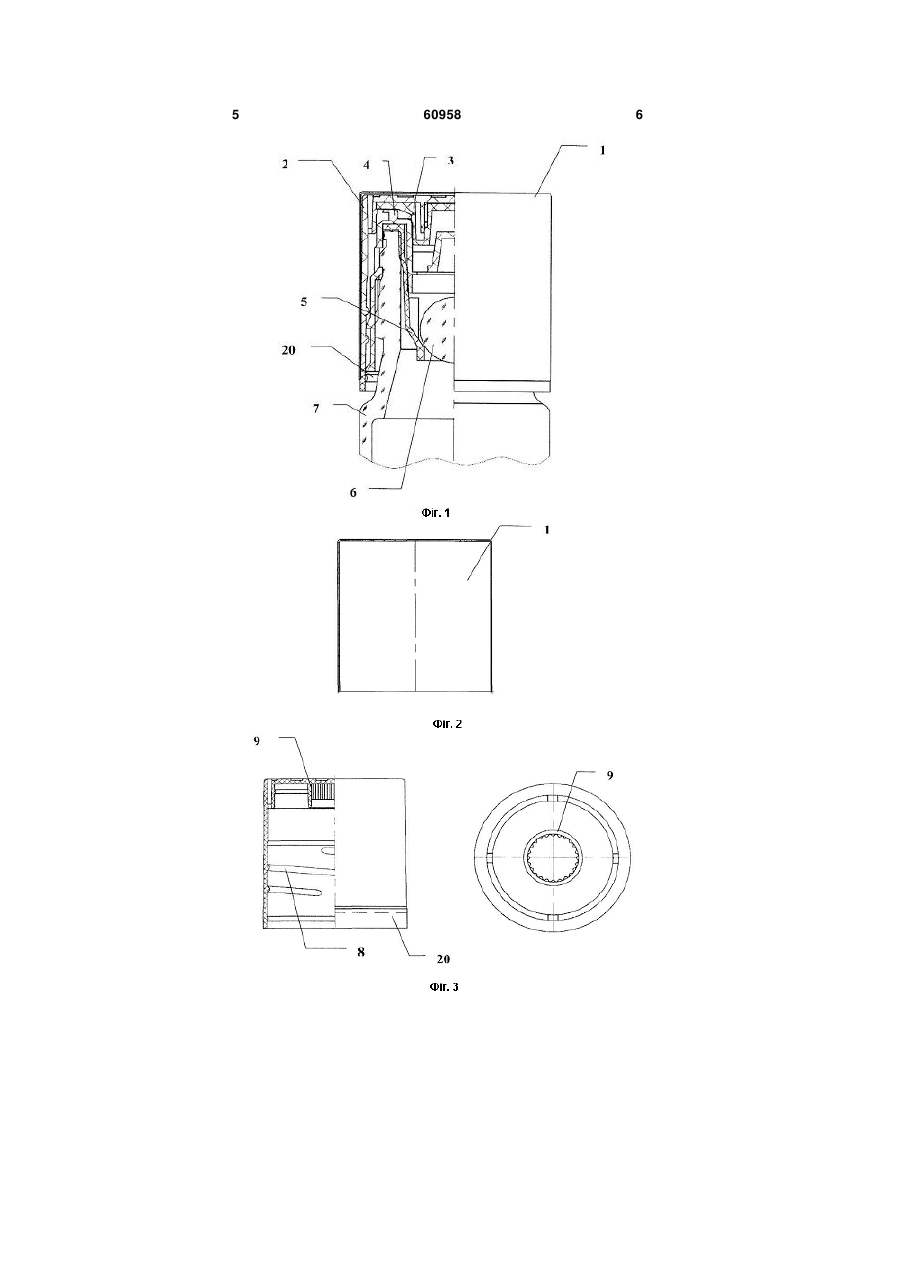

Закупорювальний пристрій, що містить кожух, в якому розміщений корпус з елементами гвинтових пар, всередині якого розміщені розсікаючий елемент з кришкою на ньому, закупорювальні і ущільнюючі елементи, елементи насадки пристрою на горловину пляшки, сполучені між собою 3 - перевищені витрати матеріалів на одиницю продукції; - складніша конструкція в порівнянні з пропонованим; - надійність, технологічність та споживчі показники системи потребують покращення. Пропонований пристрій досягає ефекту здешевлення витрат на одиницю продукції шляхом зменшення кількості складових пристрою до 5 елементів: 2-х кожухів, кришки, розсікача і втулки. Зменшення матеріалоємності та деталей пристрою досягається тим, що він додатково оснащений внутрішнім пластиковим кожухом, оснащеним всередині різьбовими тягами відкручування та ущільнюючим стаканом у центрі, між ним та розсікачем додатково встановлена "П"-подібна у перерізі ущільнююча кришка, зовнішня пробка якої входить у розсікач, а внутрішня - у ущільнюючий стакан пластмасового кожуха, краї кришки виконані поширеними до діаметра кожуха, нагорі якого виконані радіальні отвори перепуску, а внизу кільцевий буртик насадки пристрою на горловину пляшки. Пристрій пояснюється кресленнями, де на Фіг.1-6 зображені: фіг. 1 - Пристрій у зборі, де 1 - Декоративний кожух зовнішній металевий 2 - Кожух внутрішній пластмасовий 3 - Кришка закупорювальна 4 - Розсікач 5 - Втулка ущільнююча 6 - Кулька 7 - Горловина пляшки 20 - Пасок насадки; фіг. 2 - Кожух металевий - 1; фіг. 3 - Кожух внутрішній пластмасовий, де 8 - Канали різьбові спіральні 9 - Стакан ущільнюючий 20 - Пасок насадки; фіг. 4 - Кришка закупорювальна, де 10 - Пробка зовнішня 11 - Пробка внутрішня 12 - Шляпка ущільнююча кришки 13 - Канал прийомний для стакана; фіг. 5 - Розсікач, де 14 - Виступи різьбові 15 - Вікна переливні 16 - Вловлювач втулки 17 - Тримачі вловлювача; фіг. 6 - Втулка дозатора, де 18 - Шляпка втулки 60958 4 19 - Конус посадки кульки дозуючої. Під декоративний кожух зовнішній металевий 1 вставлений кожух внутрішній пластмасовий 2 з спіральними різьбовими каналами 8 всередині та ущільнюючим направляючим стаканом 9. Кожух внутрішній, зображений на фіг. 3, розділений від розсікача фіг. 5 кришкою закупорювальною - фіг. 4, що виконана як зовнішня та внутрішня ущільнюючі пробки 10, 11 з шляпкою 12 та внутрішнім прийомним каналом між ними 13. Під кришкою фіг. 4 розташований розсікач фіг. 5, що виступами різьбовими 14 взаємодіє з каналами 8, має вікна переливні 15 для витоку речовини назовні, вловлювач втулки дозатора 16, що утримується на радіальних тримачах 17. Всередині розсікача вмонтовується втулка дозатора фіг. 6, що складається з шляпки 18, циліндра та конуса для кульки дозуючої 19. Вся система глухо насаджується на горловину пляшки 7 та утримується обкаткою паска 20. Закупорювальний пристрій збирається з 5 деталей, одна всередині другої, як видно на фіг. 1: 1. Кожух декоративний 2. Кожух різьбовий 3. Кришка закупорювальна 4. Розсікач 5. Втулка дозатора. Пристрій працює наступним чином. Попередньо зібраний пристрій з дозуючою кулькою 6 всередині дозатора укріплюють на горловині пляшки 7 аж до упору до шляпки дозатора 17 пресовою обкаткою паска 20. Укупорку пляшки проводять звичайним закручуванням кожуха внутрішнього фіг. 3 різьбовою тягою по виступах різьбових розсікача 14. Виріб з насадженим пристроєм надходить користувачу і відкривається зламом паска насадки 20 на горловині 7 завдяки обертанню кожуха 1 проти руху годинникової стрілки, коли тягою полозкової пари 8, 14 обидва кожухи фіг. 1, 2 піднімаються і відокремлюються від пляшки аж до готовності до розливу. Пляшка закупорюється звичайним закручуванням кожухів фіг. 1, 2 по різьбі 14 розсікача аж до упору в шляпку 12. Можливість здійснення заявленої корисної моделі і її застосування користувачами підтверджена досвідом її застосування на розливочних лініях та продажем виробів з застосування пропонованої моделі. 5 60958 6 7 60958 8 9 Комп’ютерна верстка В. Мацело 60958 Підписне 10 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
