Розточувальний інструмент

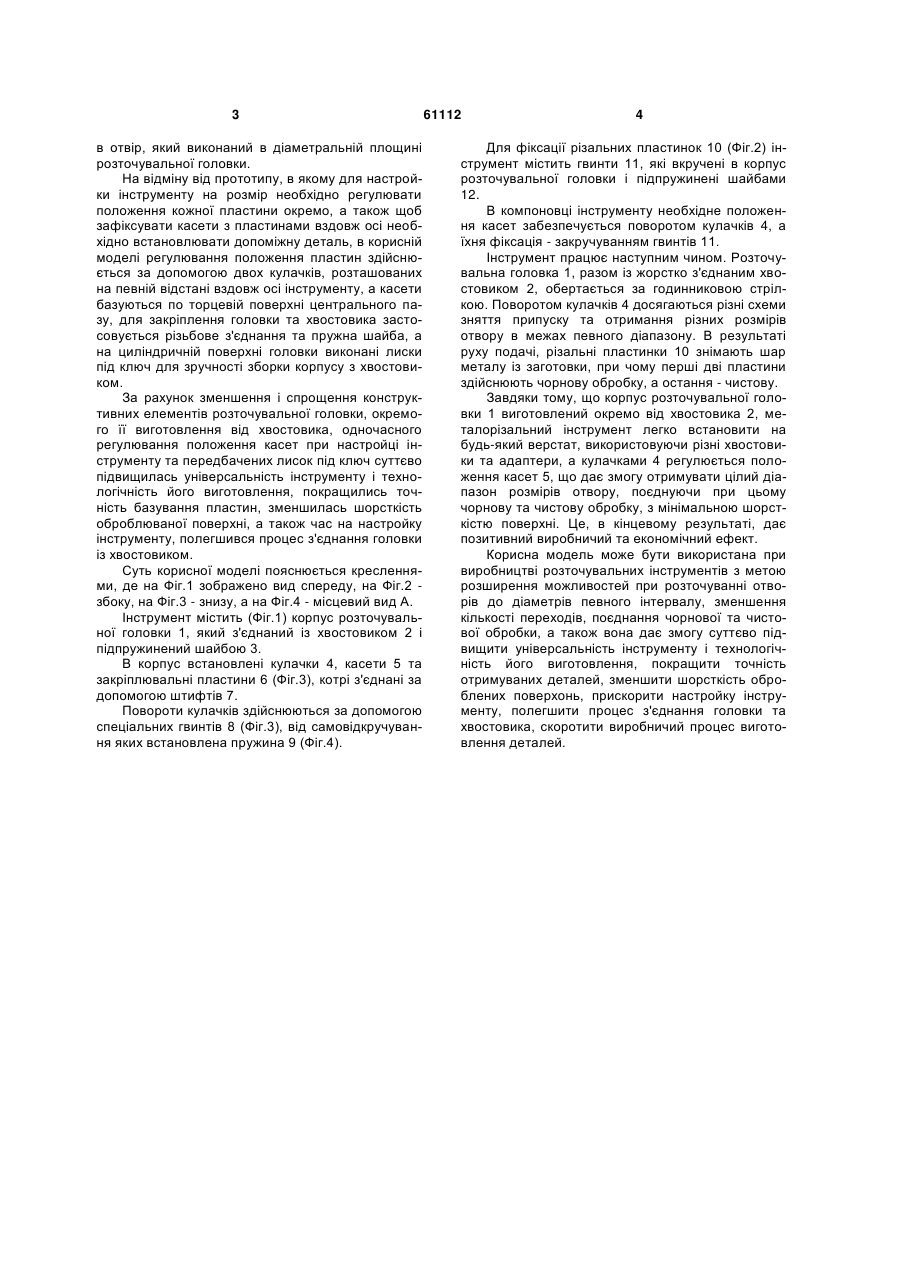

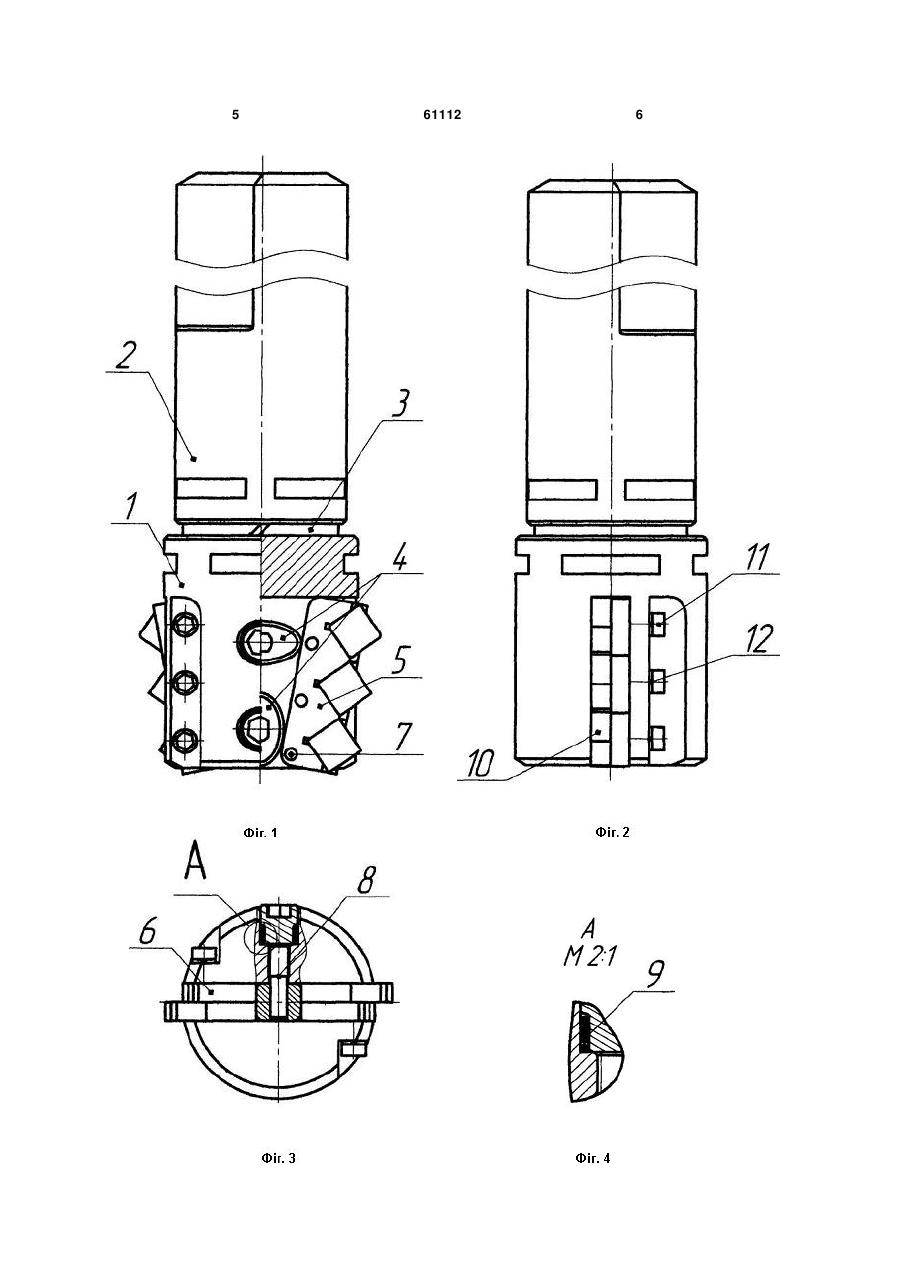

Розточувальний інструмент, який містить розточувальну головку, що сполучена із хвостовиком за допомогою різьбового з'єднання, касети із вста 3 в отвір, який виконаний в діаметральній площині розточувальної головки. На відміну від прототипу, в якому для настройки інструменту на розмір необхідно регулювати положення кожної пластини окремо, а також щоб зафіксувати касети з пластинами вздовж осі необхідно встановлювати допоміжну деталь, в корисній моделі регулювання положення пластин здійснюється за допомогою двох кулачків, розташованих на певній відстані вздовж осі інструменту, а касети базуються по торцевій поверхні центрального пазу, для закріплення головки та хвостовика застосовується різьбове з'єднання та пружна шайба, а на циліндричній поверхні головки виконані лиски під ключ для зручності зборки корпусу з хвостовиком. За рахунок зменшення і спрощення конструктивних елементів розточувальної головки, окремого її виготовлення від хвостовика, одночасного регулювання положення касет при настройці інструменту та передбачених лисок під ключ суттєво підвищилась універсальність інструменту і технологічність його виготовлення, покращились точність базування пластин, зменшилась шорсткість оброблюваної поверхні, а також час на настройку інструменту, полегшився процес з'єднання головки із хвостовиком. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображено вид спереду, на Фіг.2 збоку, на Фіг.3 - знизу, а на Фіг.4 - місцевий вид А. Інструмент містить (Фіг.1) корпус розточувальної головки 1, який з'єднаний із хвостовиком 2 і підпружинений шайбою 3. В корпус встановлені кулачки 4, касети 5 та закріплювальні пластини 6 (Фіг.3), котрі з'єднані за допомогою штифтів 7. Повороти кулачків здійснюються за допомогою спеціальних гвинтів 8 (Фіг.3), від самовідкручування яких встановлена пружина 9 (Фіг.4). 61112 4 Для фіксації різальних пластинок 10 (Фіг.2) інструмент містить гвинти 11, які вкручені в корпус розточувальної головки і підпружинені шайбами 12. В компоновці інструменту необхідне положення касет забезпечується поворотом кулачків 4, а їхня фіксація - закручуванням гвинтів 11. Інструмент працює наступним чином. Розточувальна головка 1, разом із жорстко з'єднаним хвостовиком 2, обертається за годинниковою стрілкою. Поворотом кулачків 4 досягаються різні схеми зняття припуску та отримання різних розмірів отвору в межах певного діапазону. В результаті руху подачі, різальні пластинки 10 знімають шар металу із заготовки, при чому перші дві пластини здійснюють чорнову обробку, а остання - чистову. Завдяки тому, що корпус розточувальної головки 1 виготовлений окремо від хвостовика 2, металорізальний інструмент легко встановити на будь-який верстат, використовуючи різні хвостовики та адаптери, а кулачками 4 регулюється положення касет 5, що дає змогу отримувати цілий діапазон розмірів отвору, поєднуючи при цьому чорнову та чистову обробку, з мінімальною шорсткістю поверхні. Це, в кінцевому результаті, дає позитивний виробничий та економічний ефект. Корисна модель може бути використана при виробництві розточувальних інструментів з метою розширення можливостей при розточуванні отворів до діаметрів певного інтервалу, зменшення кількості переходів, поєднання чорнової та чистової обробки, а також вона дає змогу суттєво підвищити універсальність інструменту і технологічність його виготовлення, покращити точність отримуваних деталей, зменшити шорсткість оброблених поверхонь, прискорити настройку інструменту, полегшити процес з'єднання головки та хвостовика, скоротити виробничий процес виготовлення деталей. 5 61112 6 7 Комп’ютерна верстка А. Рябко 61112 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
