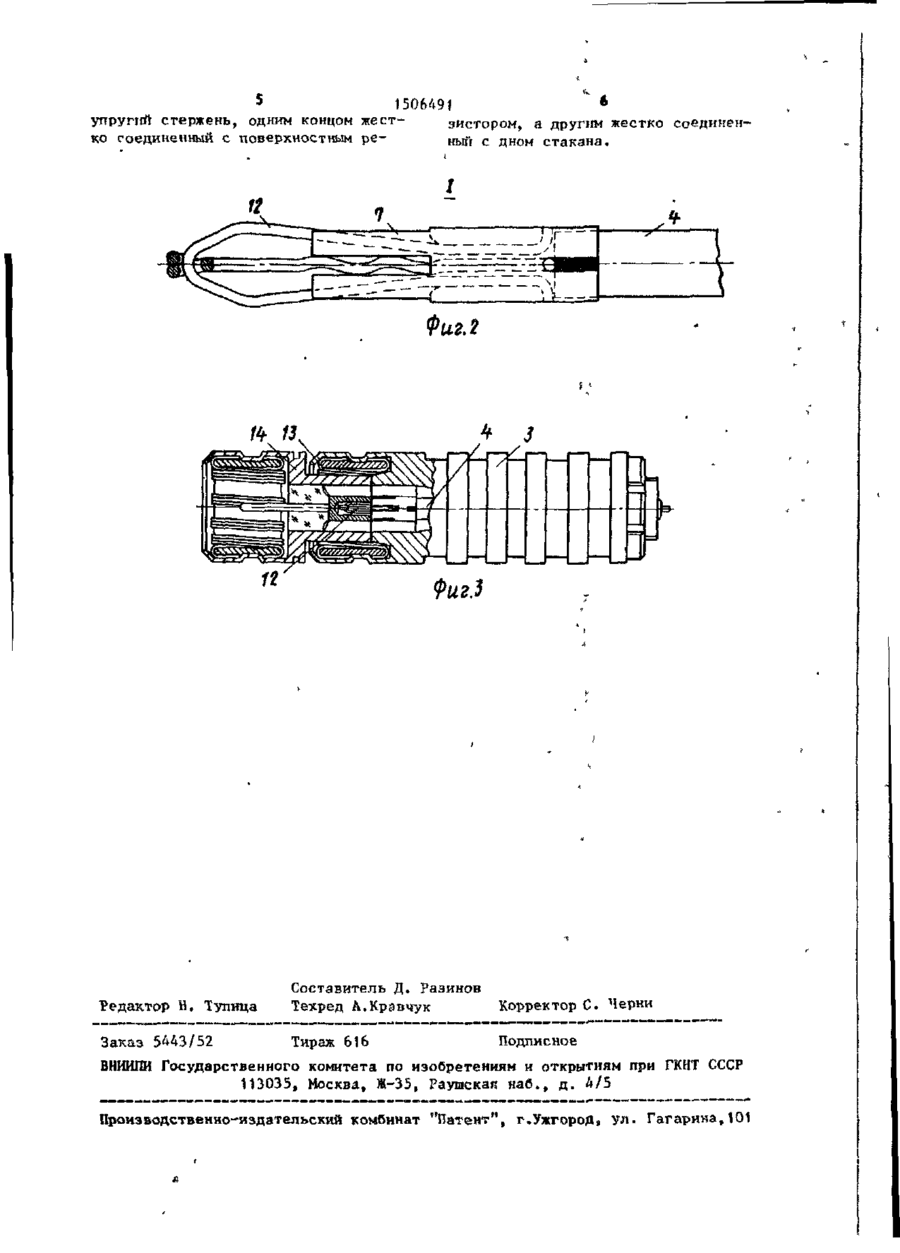

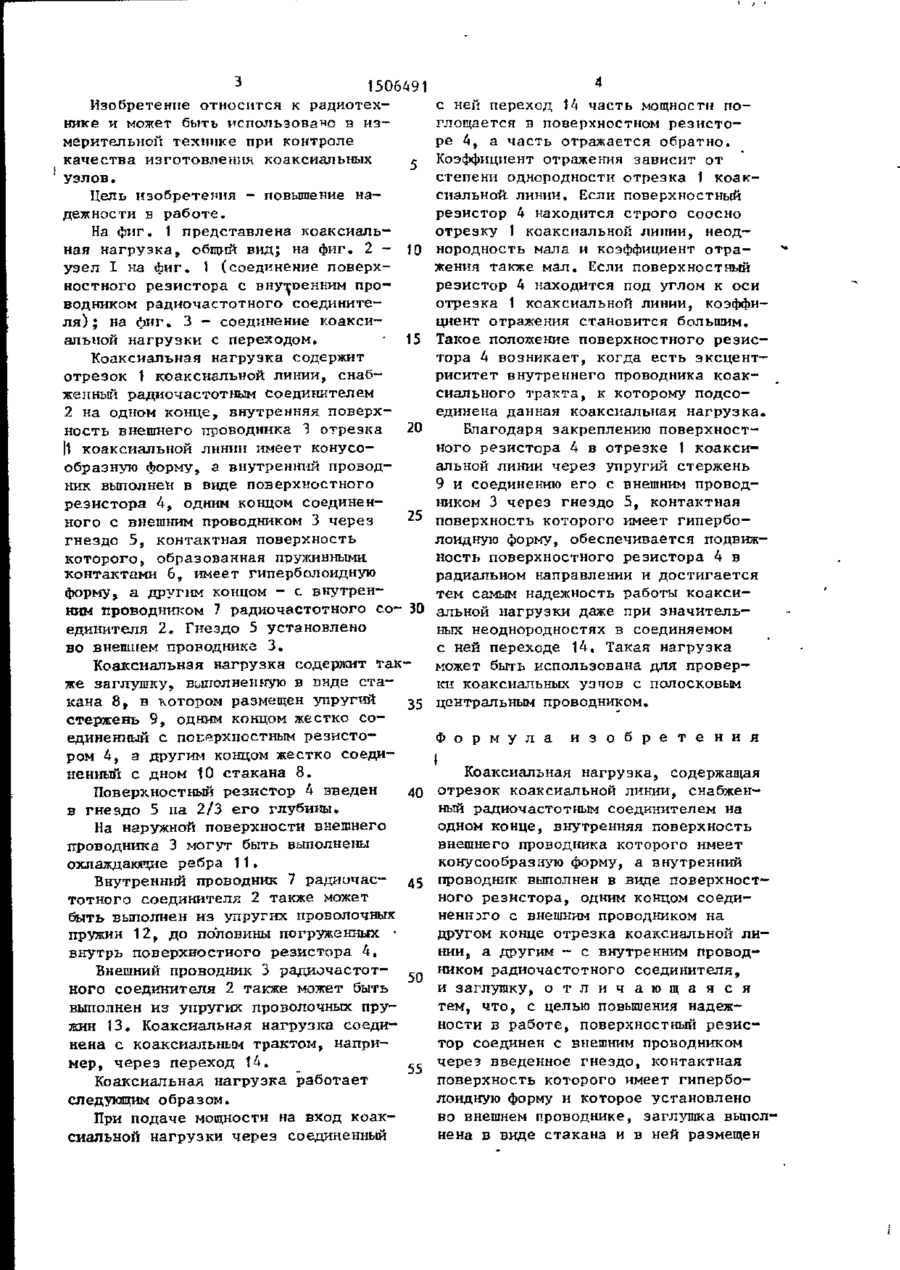

Изобретение относится к радиотехнике. Цель изобретения - повышение надетлности работы. При подаче мощности на вход коаксиальной нагрузки ч а с т ь мощности поглощается в поверхностном резисторе 4, а часть о т ражается обратно. Коэффициент отражения зависит от степени однороднос 3 12 1 8 11 « о 3 1506491 Изобретение относится к радиотехнике и может быть использовало в и з мерительной технике при контроле качества изготовления коаксиальных с узлов. Цель изобретения - повышение надежности в р а б о т е . На фиг. 1 представлена коаксиальная нагрузка, общий вид; на фиг. 2 - ю узел I на фиг, 1 (соединение поверхностного резистора с внутренним проводником радиочастотного соединителя) ; на фиг. 3 - соединение коаксиальной нагрузки с перекодом. • 15 Коаксиальная нагрузка содержит отрезок 1 коаксиальной линии, снабженный радиочастотным соединителем 2 на одном конце, внутренняя поверхность внешнего проводника 3 отрезка 20 |1 коаксиальной линии имеет конусообразную форму, а внутренний проводник выполнен в виде поверхностного резистора 4, одним концом соединен25 ного с внешним проводником 3 через гнездо 5, контактная поверхность которого, образованная пружинными, контактами 6, имеет гиперболоидную форму, а другим концом - с внутренним проводником 7 радиочастотного со-- 30 единителя 2. Гнездо 5 установлено во внешнем проводнике 3 . Коаксиальная нагрузка содержит т а к же заглушку, выполненную в виде стакана 8, в котором размещен упругий 35 стержень 9, одним концом жестко с о единенный с поверхностным р е з и с т о ром 4, а другим концом жестко соединенный с дном 10 стакана 8. Поверхностный резистор 4 введен 40 в гнездо 5 на 2/3 его глубины. На наружной поверхности внешнего проводника 3 могут быть выполнены охлаждакщие ребра 1 1 . Вігутренний проводник 7 радиичас- 45 тотного соединителя 2 также может быть выполнен из упругих проволочных пружин 12, до половины погруженных • внутрь поверхностного резистора 4. Внешний проводник 3 радиочастот- 5 _ ного соединителя 2 также может быть выполнен из упругих проволочных пружин 13. Коаксиальная нагрузка соединена с коаксиальным трактом, например, через переход 14. 5 5 Коаксиальная нагрузка работает следующим образом. При подаче мощности на вход коаксиальной нагрузки через соединенный с ней переход 14 часть мощности п о глощается в поверхностном р е з и с т о ре 4, а часть отражается обратно. Коэффициент отражения зависит от степени однородности отрезка 1 коаксиальной- линии. Если поверхностный резистор 4 находится строго соосно отрезку 1 коаксиальной линии, неоднородность мала и коэффициент о т р а жения также мал. Если поверхностный резистор 4 находится под углом к оси отрезка 1 коаксиальной линии, коэффициент отражения становится большим. Такое положение поверхностного р е з и с тора 4 возникает, когда есть эксцентриситет внутреннего проводника коаксиального тракта, к которому подсоединена данная коаксиальная нагрузка. Благодаря закреплению поверхностного резистора 4 в отрезке 1 коаксиальной линии через упругий стержень 9 и соединению его с внешним проводником 3 через гнездо 5, контактная поверхность которого имеет гиперболоидную форму, обеспечивается подвижность поверхностного резистора 4 в радиальном направлении и достигается тем самым надежность работы коаксиальной нагрузки даже при значительных неоднородностях в соединяемом с ней переходе 14. Такая нагрузка может быть использована для проверки коаксиальных узттов с полосковым центральным проводником. Ф о р м у л а и з о б р е т е н и я I Коаксиальная нагрузка, содержащая отрезок коаксиальной линии, снабженный радиочастотным соединителем на одном конце, внутренняя поверхность внешнего проводника которого имеет конусообразную форму, а внутренний проводник выполнен в виде поверхностного резистора, одним концом соединенного с внешним проводником на другом конце отрезка коаксиальной л н HHHJ а другим ~ с внутренним проводником радиочастотного соединителя, и заглушку, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности в работе, поверхностный р е з и с тор соединен с внешним проводником через введенное гнездо, контактная поверхность которого имеет гиперболоидную форму и которое установлено во внешнем проводнике, заглушка выполнена в виде стакана и в ней размещен 5 1506491 * упругий стержень, одним концом жестэистором, а другим жестко соединенко соединенный с поверхностным реньц"! с дном стакана. Фиг.2 і '• /4- 13 4 ,/| } - 1 Фиг.З Редактор Н. Тупица Составитель Д. Разинов Техред А.Кравчук Корректор С. Черни Заказ 5443/52 Подписное Тираж 616 ВНИИЛИГосударственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. Ulb Производственно-издательский комбинат "Патент", г.Ужгород» ул. Гагарина,101
