Кран-змішувач
Формула / Реферат
Кран-смеситель, содержащий корпус с входными и выходными патрубками, запорные органы, выполненные из упругого материала в виде мембраны с полусферической полой головкой, взаимодействующей с седлом, и связанные со шпинделем привода поступательно перемещаемым промежуточным элементом, отличающийся тем, что, с целью повышения долговечности крана-смесителя, наружная и внутренняя сферические головки выполнены концентрическими, а на внутренней поверхности головки выполнены винтовые пазы одного направления с переменной по длине паза глубиной, увеличивающейся к вершине головки.
Текст

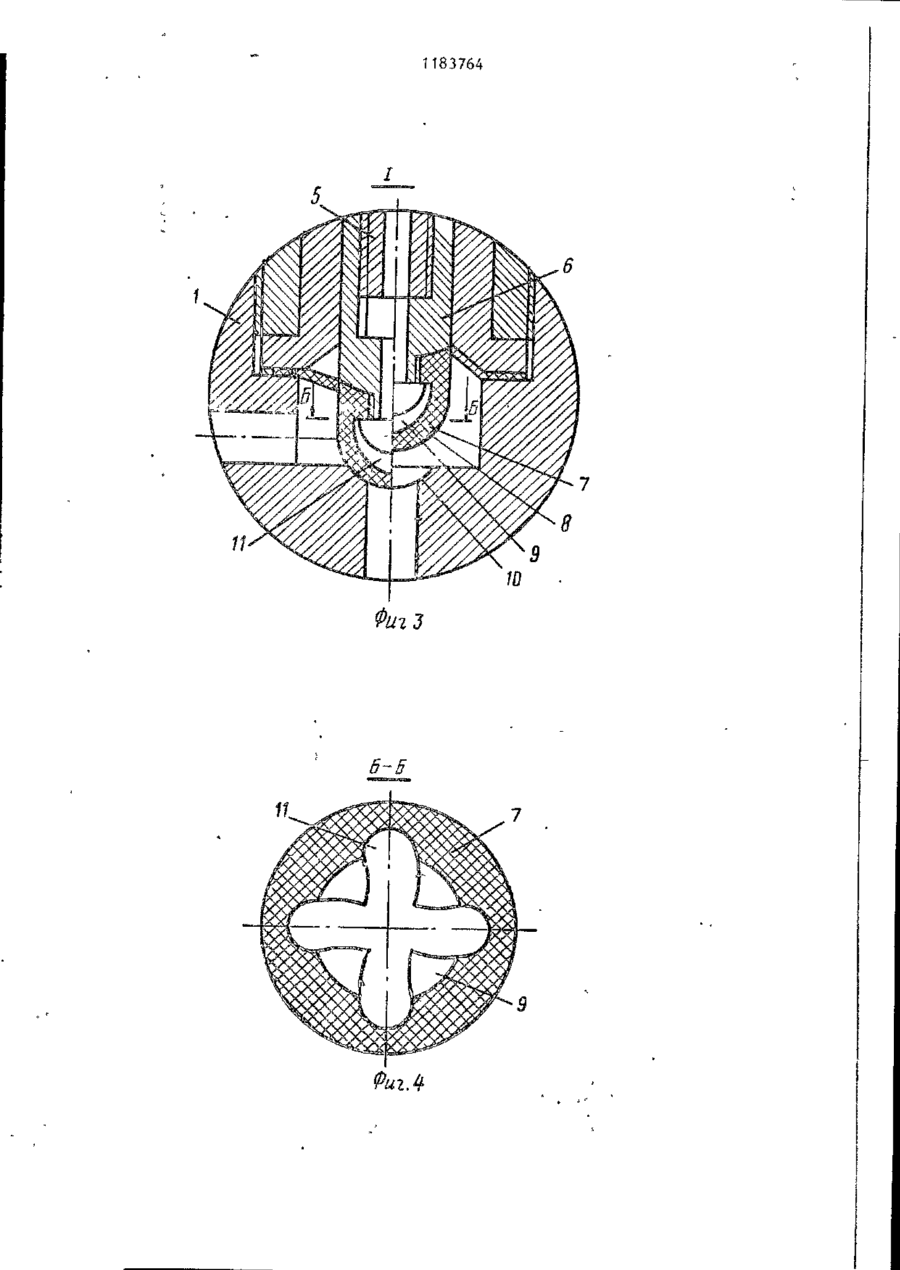

КРАН-СМЕСИТЕЛЬ, содержащий корпус с входными и выходными патрубками, запорные органы, выполненные из упругого материала в виде мембраны с полусферической полой головкойя взаимодействующей с седлом, и связанные со шпинделем привода поступательно перемещаемым промежуточным элементом, о т л и ч а ю щ и й с я тем, что, с целью повышения долговечности крана-смесителя, наружная, и внутренняя сферические поверхности головки выполнены концентрическими, а на внутренней поверхности головки выполнены винтовые пазы одного направления с переменной по длине паза глубиной, увеличивающейся к вершине головки. в 183764 концентрично расположенными наружной Изобретение относится к трубопро^ 8 и внутренней 9 поверхностями. Наводной арматуре и может быть испольружная поверхность 8 головки 7 являзовано в качестве запорно-регулируюется уплотнительной и взаимодействущего устройства в системах водоснабжения. 5 ет с седлом 10. На внутренней поверхности 9 головки 7 выполнены винтовые Цель изобретения - повышение долпазы 11 одного направлення с переменговечности крана-смесителя за счет ной глубиной, увеличивающейся к верповышения эластичности запорного оршине головки 7. ' , • • гана и снижения внутренних напряжений в нем при деформации. 'О При вращении шпинделя 5 на закрыНа фиг. 1 изображен кран-смеситель, тие промежуточный элемент 6 поступаобщий вид; на фиг. 2 - разрез А-А на тельно перемещается вниз и прижимает фиг, 1 в увеличенном масштабе; на головку 7 мембраны к седлу 10. Налифиг. 3 - узел I на фиг. 1; на фиг.4~ разрез Б-Б на фиг. 3. 15 чие пазов 11 переменной глубины на : внутренней поверхности 9 головки 7 Кран-смеситель содержит полый коробеспечивает повышение ее эластичпус 1 с входными 2 и выходными 3 патности и уменьшение внутренних напрярубками, запорный орган в виде мембжений при посадке на седло 10,а винраны 4 из упругого материала, связан-/ ный со шпинделем 5 привода поступа- 20 товое расположение пазов 11 обеспечивает небольшое вращение головки 7 ' тельно перемещаемым промежуточным при контакте с седлом, в результате элементом 6. ... чего достигается высокая герметичВ центре мембраны 4 образована ность уплотнительного узла. полусферическая полая головка 7 с 6 1183764 Ю Фиг З 6-5 1183764 Редактор С.Патрушева Заказ 6253/38 Составитель А.Бирюкова Техред И.Асталош Корректор В.Синицкая Тираж 897 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д.4/5 Филиал ППП "Патент", г.Ужгород, ул.Проектная,4
ДивитисяДодаткова інформація
Назва патенту англійськоюTap-mixer
Автори англійськоюTsarykov Viktor Heorhiiovych
Назва патенту російськоюКран-смеситель
Автори російськоюЦариков Виктор Георгиевич
МПК / Мітки
МПК: F16K 11/10
Мітки: кран-змішувач
Код посилання
