Обігрівний кульовий кран

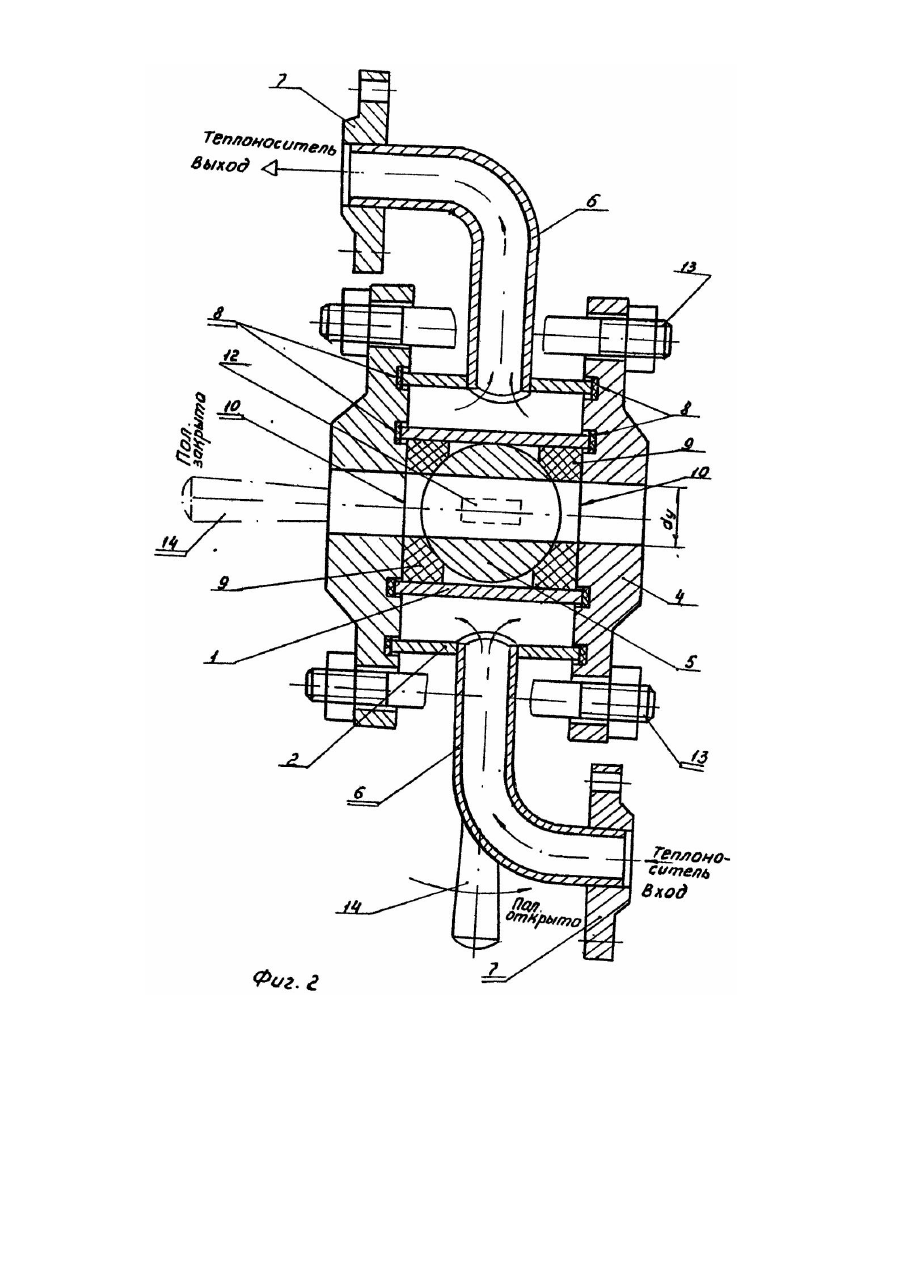

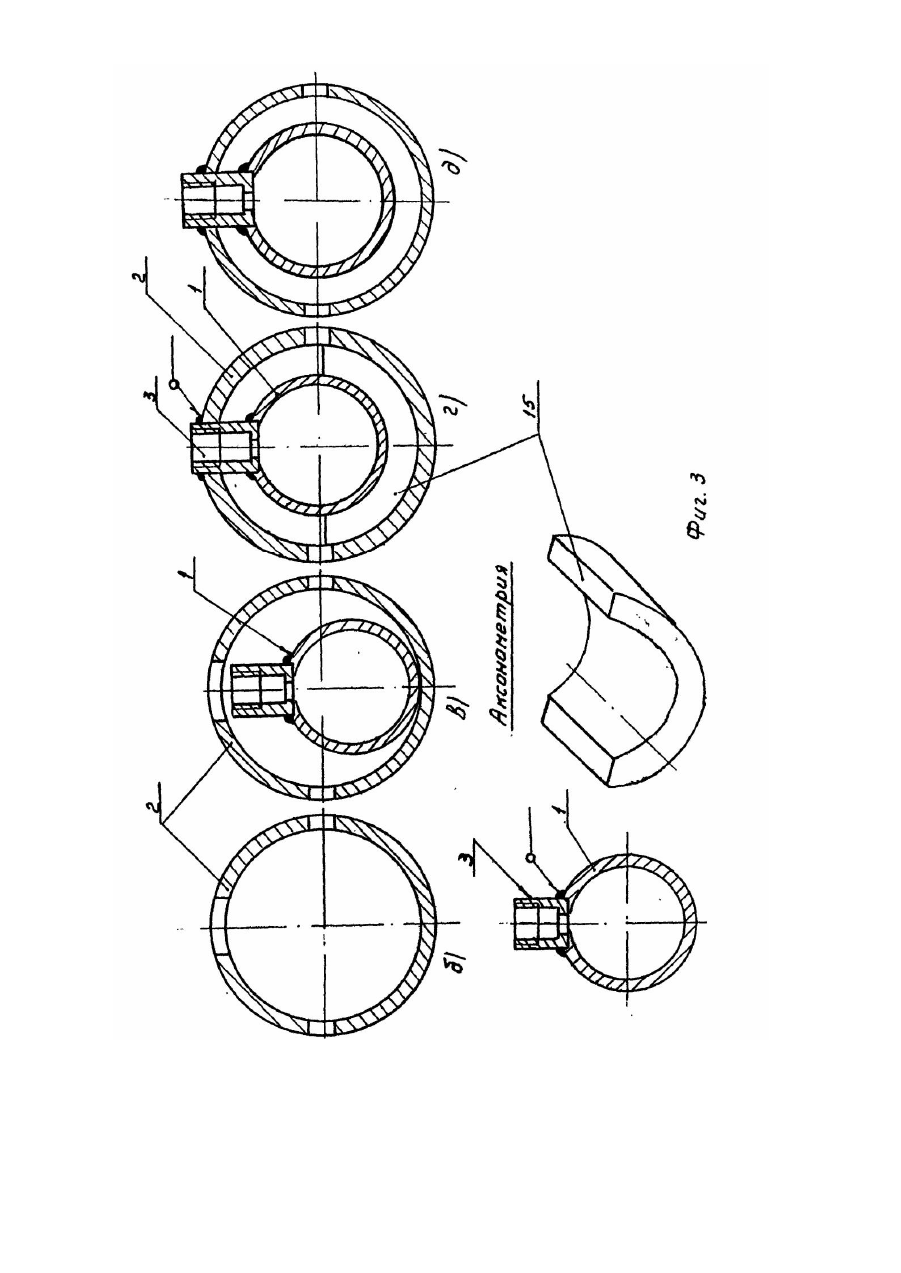

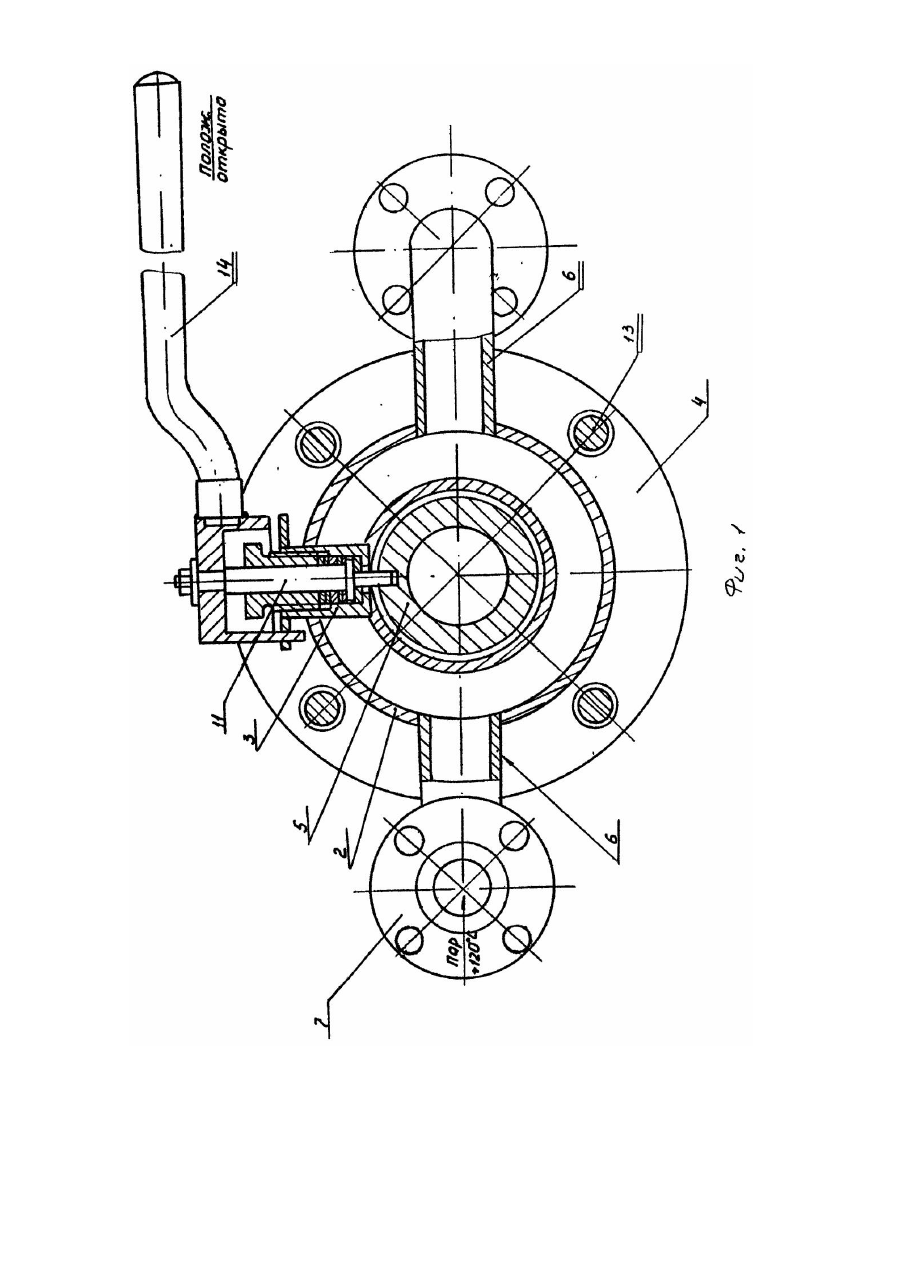

Изобретение относится к запорным устройствам, в частности к цельносварным шаровым кранам с обогревом, и может найти применение в технологических процессах, где необходим подогрев транспортируемой по трубопроводу рабочей среды, которая при нормальной температуре затвердевает. Известно устройство, в котором внутренний корпусной элемент вводится в отверстие наружного и, смещаясь радиально, вводится в отверстие для штока и закрепляется [1]. Устройство не является цельносварной конструкцией, в ней отсутствуют две обечайки. Известен шаровой кран, содержащий внутренний и наружный корпусные элементы, соединенные боковыми прижимными фланцами, образующими рубашку обогрева, и включающий соединение внутреннего корпусного элемента с корпусом штока [2]. Данное устройство не является цельносварным. Выполнение корпусных элементов не позволяет осуществить надежное их соединение и уплотнение. В основу изобретения поставлена задача усовершенствования обогреваемого крана путем замены комплектующи х элементов и изменения их взаимосвязей, чем обеспечивается монолитность корпусных элементов и за счет этого упрощается конструкция, уменьшаются габаритные размеры и вес, упрощается технология сборки изделия, повышается надежность его работы. Поставленная задача решается тем, что в обогреваемом шаровом кране, содержащем два корпусных элемента, концентрично расположенных между прижимными фланцами с образованием рубашки обогрева, причем в прижимных фланцах выполнены входной и выходной каналы, к внешнему корпусному элементу присоединены патрубки подвода и отвода теплоносителя, а к внутреннему перпендикулярно указанным патрубкам - обойма приводного штока, и в нем размещен шаровой запорный орган, согласно изобретению, корпусные элементы выполнены в виде цилиндрических обечаек, причем диаметр окружности, описанной вокруг внутренней обечайки, совместно с обоймой штока, меньше диаметра внутренней поверхности внешней обечайки. Изобретение позволяет осуществить надежное соединение корпусных элементов и упростить их уплотнение по торцам с наименьшим удельным давлением. Кроме того, в предлагаемом устройстве таким образом выполнены размеры обечаек, что обеспечивается возможность осуществить сборку цельносварной конструкции. На фиг. 1 изображен поперечный разрез крана. На фиг. 2 - продольный разрез крана. На фиг. 3 - порядок сборки корпусных элементов. Обогреваемый шаровой кран содержит внутренний корпусной элемент 1, наружный корпусной элемент 2 с отверстиями, обойму приводного штока 3, прижимные фланцы 4, шаровой запорный орган 5, патрубки подвода и отвода теплоносителя 6, фланцы 7, прокладки 8, уплотнительные кольца 9, регулировочные прокладки 10, шток 11, паз 12, шпильки 13 и рукоятку 14. Для сборки корпусных элементов применяют шаблон 15. Внутренний 1 и наружный 2 корпусные элементы, выполненные в виде цилиндрических обечаек, соединены вместе с обоймой приводного штока 3. Для этого внутренняя обечайка с приваренной обоймой штока 3 вводится во внешнюю обечайку. Затем между корпусными элементами устанавливают шаблон 15 для обеспечения равномерного зазора между ними. В данном положении наружный корпусный элемент 2 приваривается к обойме приводного штока 3. Шаблон удаляется. Корпусные элементы 1 и 2 концентрично располагаются между прижимными фланцами 4, образуя рубашку обогрева. Внутри корпусного элемента 1 помещен запорный орган 5 со сквозным отверстием. На поверхности запорного органа перпендикулярно оси отверстия выполнен паз 12, в который вставляется шток 11. К наружному корпусному элементу 2 для подачи теплоносителя привариваются патрубки подвода и отвода теплоносителя 6 с фланцами 7. Герметизация в рубашке обогрева и уплотнение запорного органа 5 в корпусных элементах осуществляется прижимными фланцами 4 с установкой прокладок 8, уплотнительных колец (например, фторопластовых) 9 и регулировочных прокладок 10 при помощи шпилек 13. Работа крана осуществляется следующим образом. При помощи рукоятки 14, закрепленной на штоке 11, осуществляется поворот шарового запорного органа 5, что приводит к открытию (закрытию) потока транспортируемой среды. Эксплуатация данного обогреваемого шарового крана возможна в любом пространственном положении.
