Клеєва композиція на основі натурального каучука

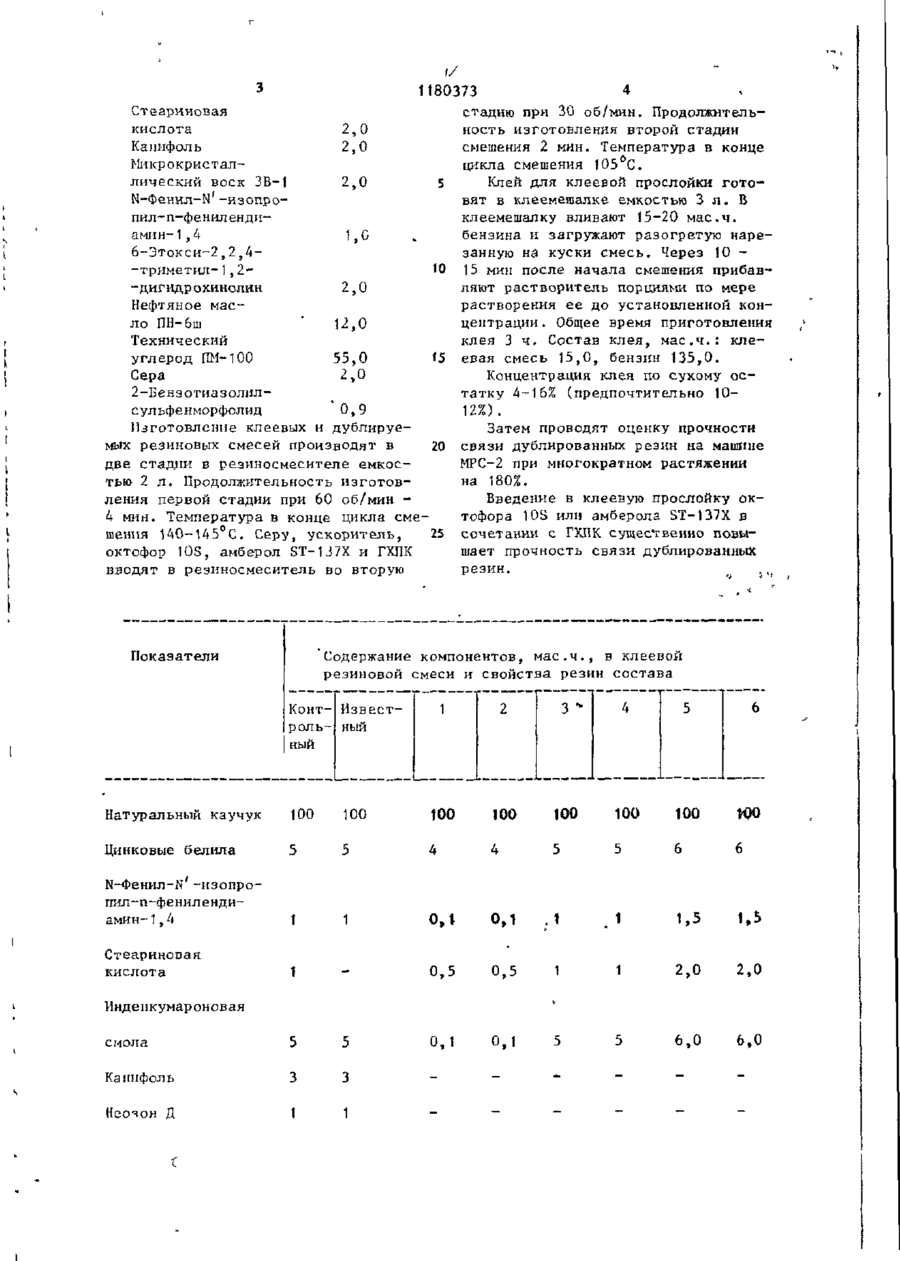

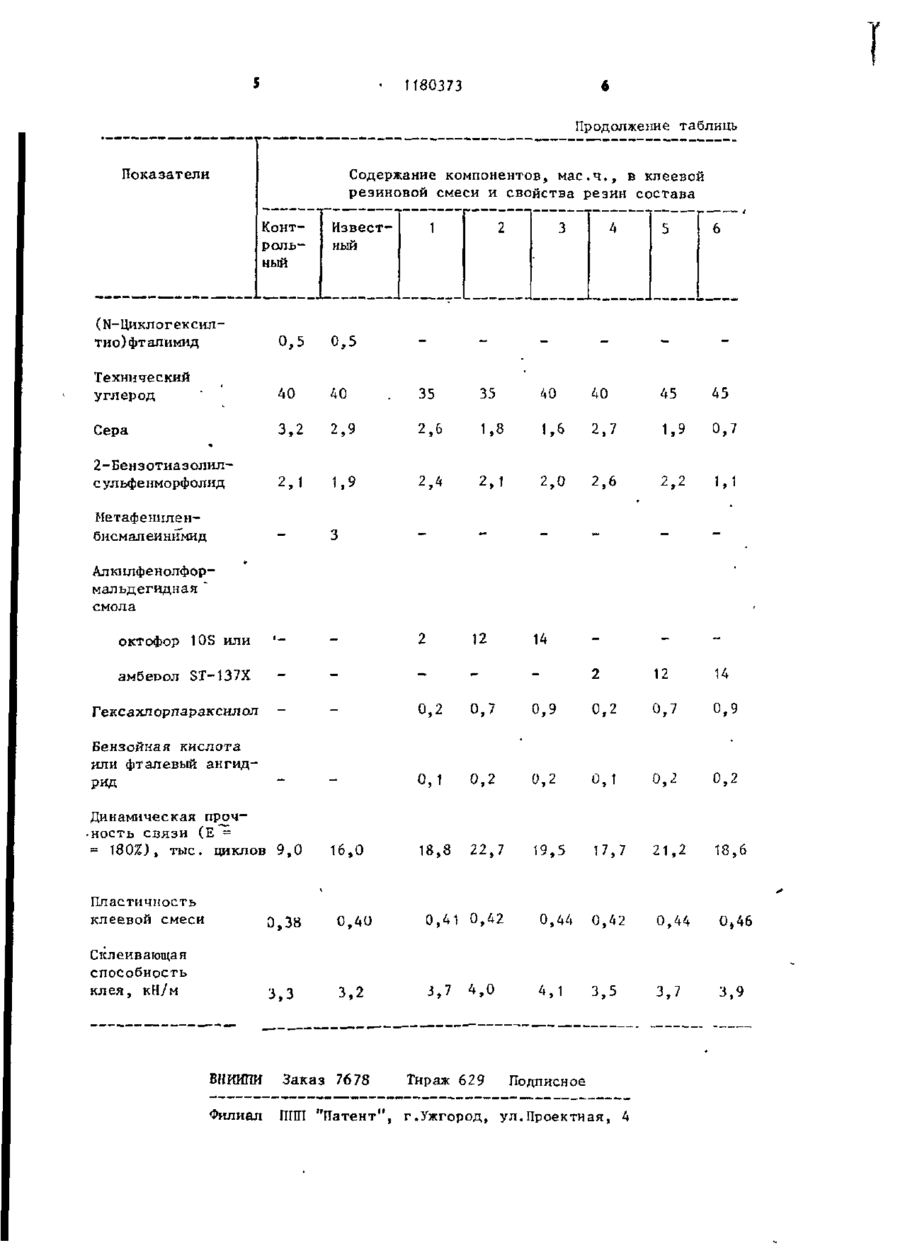

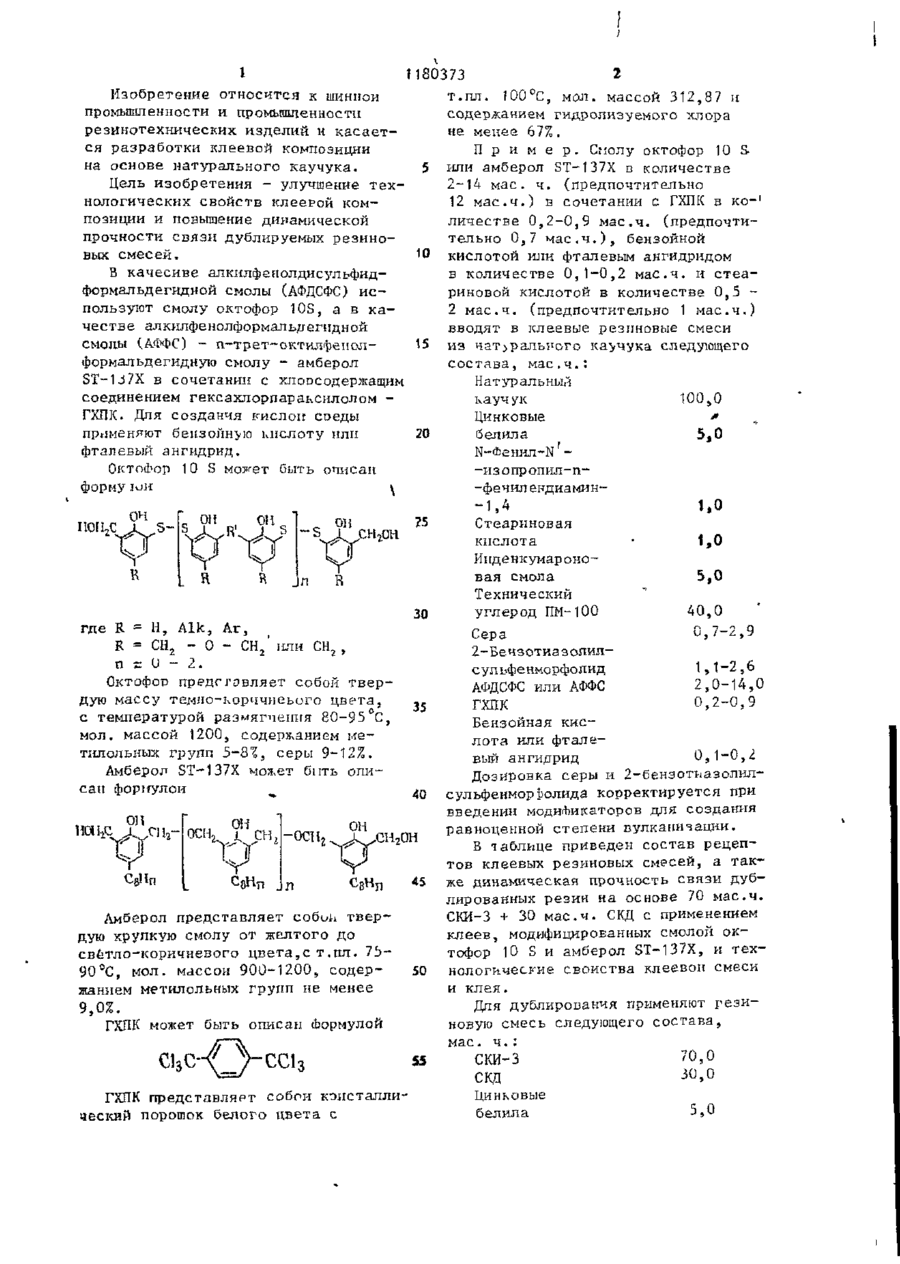

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (5D 4 С 09 J 3 / 1 2 , С 08 L 7/00// (С 08 L 7 / 0 0 , С 08 К 5 : 0 9 ) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3494306/23-05 (22) 17.09.82 (46) 2 3 . 0 9 . 8 5 . Бісл. № 35 (72) Д.Б.Богуславский, К.В.Богуславг^ая и Л.Е.Данович (53) 673.03(088.8) (56) Авторское свидетельство СССР № 1090690, кл. С 08 L 9/00, 1981. Основные направления повышения качества резин на основе применения совмещенных систем эластомеров. Тезисы докладов Всесоюзной научнотехнической конференции. г.Днепропетровск, 1976, с . 60-61. ( 5 4 ) ( 5 / ) КЛЕЕВАЯ К М О И И Н ОСНОО ПЗ Ц Я А ВЕ НАТУРАЛЬНОГО КАУЧУКА, включающая серу, 2-бензотиазолил-сульфенморфолид, цинковые белила, Ы-фенил-Ы'-изопропил-п-феншіендиамин-1,4, инденк^мароновую смолу, техуглерод, модификатор, о т л и ч а ю щ а я с я тем, ч т о , с целью улучшения технологических свойств композиции и повышения динамической прочности связи дублируемых резиновых смесей, композиция содержит в качестве модификатора алкилфенолдисульфидформальдегидную смолу или алкилфенолформальдегидную смолу, гексахлорпараксилол, бензойную кислоту или фталевый ан гидрид и дополнительно - стеариновую кислоту при следующем соотношении компонентов, мае. ч . : Натуральный каучук 100 Цинковые белила 4-6 №-Фенил-1Я' - и з о пропил-п-фенилендиамин-1,4 0,1-1,5 Стеариновая кислота 0,5-2,0 Инденкумароновая смола 0,1-6,0 Техуглергод 35-45 Сера 0,7-2,9 2-Бензотиазолилсульфенморфолид 1,1-2,6 Алкилфенолдисульфидформальдегидная смола г или алкилфенолформальдегидная смола 2-14 Гексахлорпараксилол 0,2-0,9 Бензойная кислота или фталевый ангидрид 0,1-0,2 зд ^ » 1 1180373 2 Изобретение относится к шинной т.пл. 100°С, мол. массой 312,87 и промышленности и промышленности содержанием гидролизуемого хлора резинотехнических изделий и касаетне менее 67%. ся разработки клеевой композиции П р и м е р . Смолу октофор 10 S на основе натурального каучука. 5 или амберол ST-137X в количестве Цель изобретения - улучшение тех2-14 мае. ч. (предпочтительно 12 мас.ч.) в сочетании с Г П в ко- 1 Х К нологических свойств клеевой композиции и повышение динамической личестве 0,2-0,9 мас.ч. (предпочтипрочности связи дублируемых резинотельно 0,7 м а с . ч . ) , бензойной вых смесей. 10 кислотой или фталевым ангидридом В качесиве алкилфенолдисульфидв количестве 0,1-0,2 мае.ч. и стеаформальдегидной смолы (АФДСФС) и с риновой кислотой в количестве 0,5 пользуют смолу октофор 10S, а в ка2 мае.ч. (предпочтительно 1 мае.ч.) честве алкилфенолформальдегцдной вводят в клеевые резиновые смеси смолы (ДФФС) - п-трел—октилфенол15 из чат^раль^ого каучука следующего формальдегидную смолу - амберол состава, м а е . ч . : ST-1J7X в сочетании с хлопсодержащим Натуральный соединением гексахлорпараксилолом каучук 100,0 ГХПК. Для создания кислой соеды Цинковые * применяют бензойную кислоту или 20 белила 5.0 фталевый ангидрид. N-ebeni-m-N Октофор 10 S может быть описан -из опр опил-пформу юн ^ -фечилендиамин-1,4 1,0 ОН ?5 Стеариновая П0П2С кислота • 1,0 Ипденкумаронов а я смола 5,0 Технический 30 у г л е р о д ПМ-100 40,0 где R = Н. Alk, Аг5 и./-z,у Сера R = СН2 - О - СН2" или СН2, 2-Бечзотиазолилп ті О - 2. сульфенморфолид 1,1-2,6 Октофор представляет собой тверАФДСФС и л и АФФС 2,0-14,0 дую массу темно-корччнеъиго цвета, 35 ГХПК 0,2-0,9 с температурой размягчения 80-95 °С, Бензойная кисмол. массой 1200, содержанием мелота или фталетилольиых групп 5-8^, серы 9-12%. вый ангидрид 0,1-0,2 Амберол 5Т-137Х может бить опиДозировка серы и 2-бензотказолилсан форгтулои 40 сульфенморіюлида корректируется при ^'ОТ* к V ОН Ш КТ™1 > л 45 Амберол представляет собок твердую хрупкую смолу от желтого до светло-коричневого цвета,с т.пл. 7350 90°С, мол. массой 900-1200, содержанием метилольных групп не менее 9,0%. ГХПК может быть описан Формулой сьс Г П представлярт собой кэисталлиХ К ческиЙ порошок белого цвета с 55 введении модификаторов для создания равноценной степени вулканизации. В таблице приведен состав рецептов клеевых резиновых смесей, а также динамическая прочность связи дублированных резин на основе 70 мас.ч. СКИ-3 + 30 мас.ч. С Д с применением К клеев, модифицированных смолой октофор Ю S и амберол ST-137X, и технологические свойства клеевой смеси и клея. Для дублирования применяют резиновую смесь следующего состава, мае. ч . : СКИ-3 70,0 СКД Цинковые белила ^°>° 5,0 \/ з і 180373 Стеариновая кислота 2,0 Канифоль 2,0 Микрокристаллический воск ЗВ-1 2,0 N-Фенил-М'-изопропил-п-фенилєндиамин- 1 ,4 1,0 б-Этокси-2,2,4-триметил-1,2-дигидр охинолин 2,0 Нефтяное масло ПН-бш ' 12,0 Технический углерод ГО!-100 55,0 Сера 2,0 2-Бензотиазолнлсульфенморфолид 0,9 Изготовление клеевых и дублируемых резиновых смесей производят в две стадии в резиносмесителе емкостью- 2 л . Продолжительность изготовления первой стадии при 60 об/мин 4 мин. Температура в конце цикла смешения 140-145 С. Серу, ускоритель, октофор 10S, амберол ST-137X и ГХПК вводят в реэнносмесктель во вторую Показатели S Ю 15 20 25 4 стадию при 30 об/мин. Продолжительность изготовления второй стадии смешения 2 мин. Температура в конце цикла смешения Ю5°С. Клей для клеевой прослойки готовят в клеемешалке емкостью 3 л. В клеемешалку вливают 15-20 мас.ч. бензина и загружают разогретую нарезанную на куски смесь. Через 10 15 мин после начала смешения прибавляют растворитель порциями по мере растворения ее до установленной концентрации . Общее время приготовления клея 3 ч. Состав клея, мае.ч.: клеевая смесь 15,0, бензин 135,0. Концентрация клея по сухому остатку 4-16% (предпочтительно 1012%). Затем проводят оценку прочности связи дублированных резин на машине МРС-2 при многократном растяжении на 180%. Введение в клеевую прослойку октофора 10S или амберола ST-137X в сочетании с ГХПК существенно повышает прочность связи дублированных резин. Содержание компонентов, мае.ч., в клеевой резиновой смеси и свойства резин состава Конт- Известроль- ный ный 1 2 3 " 4 6 5 100 100 100 100 Ї00 100 100 Цинковые белила 5 5 4 4 5 5 6 6 Ы-Фенил-N -изопропил-п-фенилендиамин-1,4 1 1 0,1 0,1 .1 1,5 1,5 Стеариновая кислота 1 0,5 0,5 1 2,0 2,0 смола 5 5 0,1 0,1 5 6,0 6,0 Канифоль З З Неочон Д 1 1 Натуральный каучук Инденкумароновая 1180373 Продолжение таблиць Показатели Содержание компонентов, м а с . ч . , в клеевой резиновой смеси и свойства резин состава Контрольный Известный 2 1 3 4 5 6 (N-Циклогексилтио)фталимид 0,5 0,5 Технический углерод 40 40 35 35 40 40 45 45 Сера з, 2 2,9 2,6 1,8 1,6 2,7 1,9 0,7 2, 1 1,9 2,4 2,1 2,0 2,6 2,2 1,1 2 12 14 * 2-Бензотиазолилсульфенморфолид Метафеннленбисмалеинимид Алкилфенолформальдегидная " смола 2 октофор 10S или 12 14 амбеоол ST-137X Гексахлорлараксилол 0,2 Бензойная кислота или фталевый ангидрид Динамическая проч•ность связи (Е = 180%), тыс. циклов 9,0 16,0 0,7 0,9 0,2 0,7 0,9 0,1 0,2 0,2 0,1 0,2 0,2 18,8 22,7 19,5 17,7 21,2 18,6 Пластичность клеевой смеси 0,38 0,40 0,41 0,42 0,44 0,42 0,44 0,46 Склеивающая способность клея, кН/м 3,3 3,2 3,7 4,1 3,5 3,7 3,9 4,0 ВНИИПИ Заказ 7678 Тираж 629 Подписное Филиал Ш П "Патент", г.Ужгород, ул.Проектная, 4 Т
