Герметичний компресор

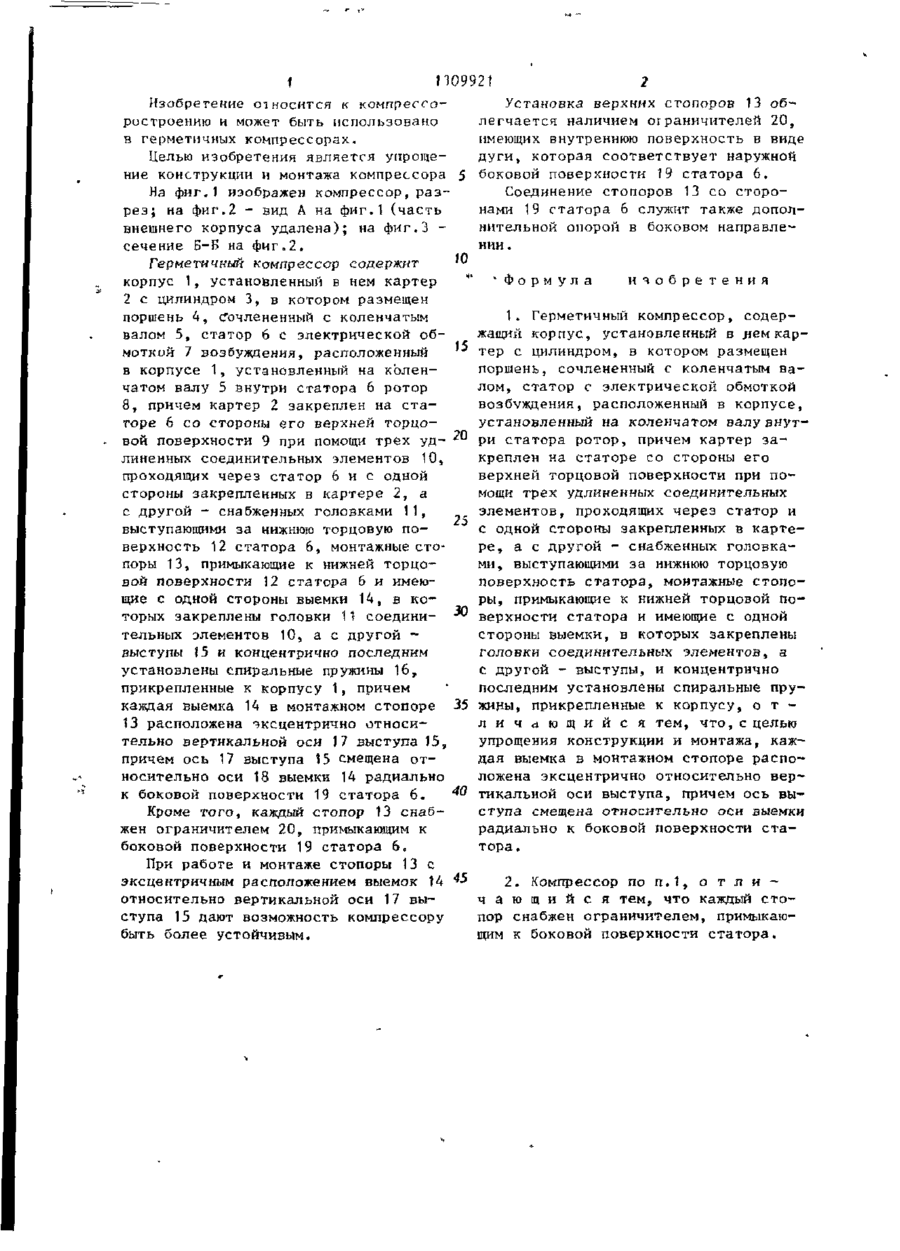

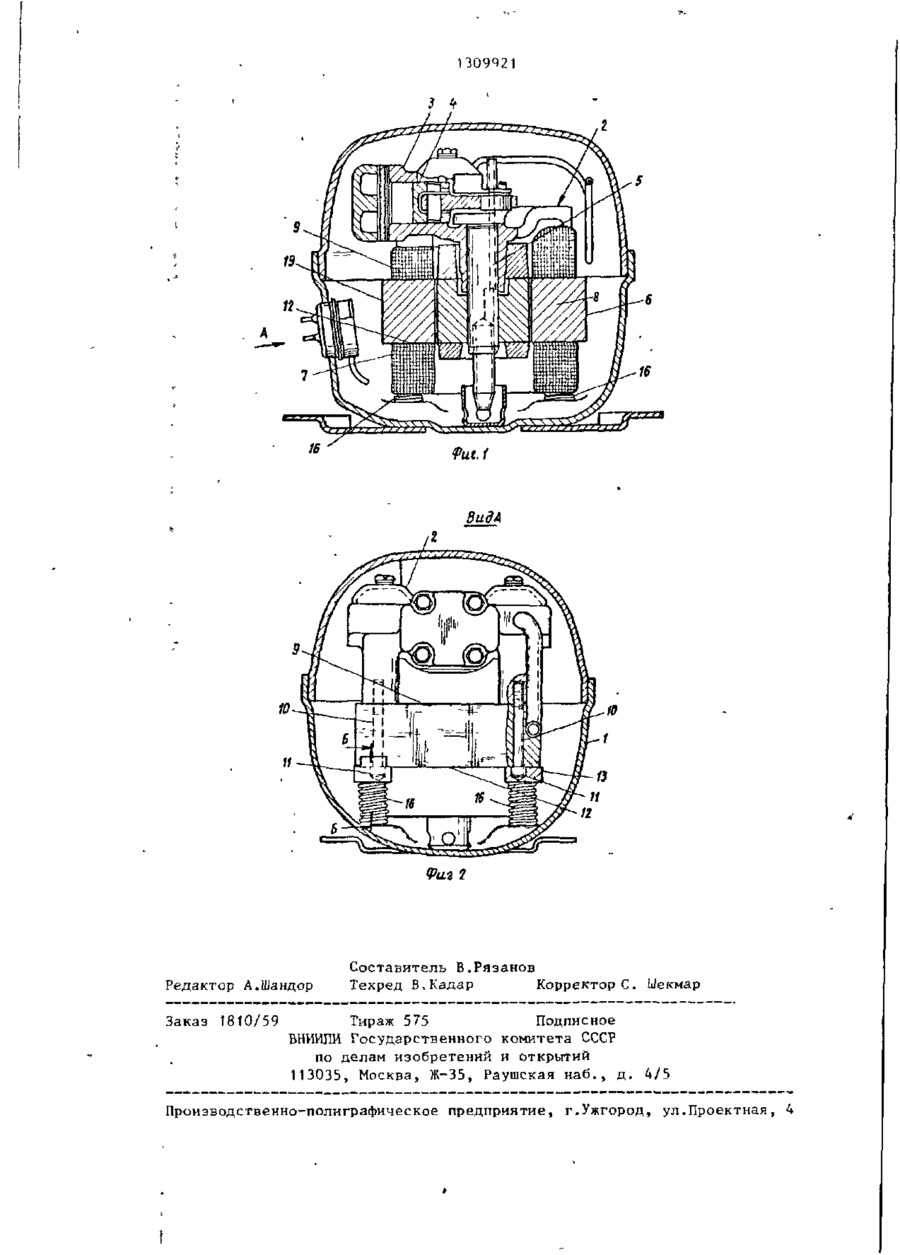

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (Ш A3 6U 4 F 04 В 35/04 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ fc—.«дгаасиніпз»ствисімі»иіци.ііі.цас«ді вшщылытк^^шват ішміишії» (21) (22) (23) (31) (32) 3295802/25-06 10.06.81 11.06.80 158574 11.06.80 (33) IIS * '" ( 4 6 ) 0 7 . 0 5 . 8 7 . Бюл. № 17 (71) Текумсех Продактс Компани (US) (72) Дональд Лоренс Кесслер (US) (53) 621.512(088.8) (56) Патент США № 4106881, кл. 417-363, опублнк. 1978. (54) ГЕРМЕТИЧНЫЙ КОМПРЕССОР (57) Изобретение относится к области компрессоростроения и позволяет упростить конструкцию и монтаж компрес сора. Для этого выемки 14 в монтажных стопорах 13, в которых закреплены головки 11 соединительных элементов 10, расположены эксцентрично относительно вертикальной оси 17 выступа 15. Концентрично выступам 15 расположены спиральные пружины 16, прикрепленные к корпусу, а ось 17 выступа 15 смещена относительно оси 18 выемки 14 радиально к боковой поверхности 19 статора 6. Эксцентричное расположение выемок 14 повышает устойчивость компрессора, а снабжение стопоров 13 ограничителями 20, примыкающими к поверхности 19 статора 6, облегчает их монтаж, 1 з.п. ф-лы, 3 ил. а (О 16 Риг 3 f ЛО992Ї Изобретение от носится к компресгоро с трое нию и может быть использовано в герметичных компрессорах. Целью изобретения является упрощение конструкции и монтажа компрессора На фиг.1 изображен компрессор, разрез; на фиг.2 - вид А на фиг И (часть внешнего корпуса удалена); на фиг.З сечение Б-Б на фиг=2. Герметичный компрессор содержит корпус 1, установленный в нем картер 2 с цилиндром 3, в котором размещен поршень 4, Сочлененный с коленчатым валом 5, статор 6 с электрической обмоткой 7 возбуждения, расположенный в корпусе 1, установленный на коленчатом валу 5 внутри статора 6 ротор 8, причем картер 2 закреплен на статоре 6 со стороны его верхней торцовой поверхности 9 при помощи трех удлиненных соединительных элементов 10, проходящих через статор б и с одной стороны закрепленных в картере 2, а с другой - снабженных головками 11, 25 выступающими за нижнюю торцовую поверхность 12 статора 6, монтажные стопоры 13, примыкающие к нижней торцовой поверхности 12 статора 6 и имеющие с одной стороны выемки 14, в которых закреплены головки 1t соедини- 30 тельных элементов 10, а с другой выступы 15 и концентрично последним установлены спиральные пружины 16, прикрепленные к корпусу 1, причем каждая выемка 14 в монтажном стопоре 35 \3 расположена эксцентрично относительно вертикальной оси 17 выступа 15, причем ось 17 выступа 15 смещена относительно оси 18 выемки 14 радиально к боковой поверхности 19 статора 6. 40 Кроме того, каждый стопор 13 снабжен ограничителем 20, примыкающим к боковой поверхности 19 статора 6. При работе и монтаже стопоры 13 с эксцентричным расположением выемок 14 45 относительно вертикальной оси 17 выступа 15 дают возможность компрессору быть более устойчивым. Установка верхних стопоров 13 облегчается наличием ot раничителей 20, имеющих внутреннюю поверхность в виде дуги, которая соответствует наружной боковой поверхности 19 статора 6. Соединение стопоров 13 со сторонами 19 статора 6 служит также дополнительной опорой в боковом направлении. 'Формула изобретения 1. Герметичный компрессор, содержащий корпус, установленный в лем картер с цилиндром, в котором размещен поршень, сочлененный с коленчатым валом, статор с электрической обмоткой возбуждения, расположенный в корпусе, установленный на коленчатом валу внутри статора ротор, причем картер закреплен на статоре со стороны его верхней торцовой поверхности при помощи трех удлиненных соединительных элементов, проходящих через статор и с одной стороны закрепленных в картере, а с другой - снабженных головками, выступающими за нижнюю торцовую поверхность статора, монтажные стопоры, примыкающие к нижней торцовой поверхности статора и имеющие с одной стороны выемки, в которых закреплены головки соединительных элементов, а с другой - выступы, и концентрично последним установлены спиральные пружины, прикрепленные к корпусу, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции и монтажа, каждая выемка в монтажном стопоре расположена эксцентрично относительно вертикальной оси выступа, причем ось выступа смещена относительно оси выемки радиально к боковой поверхности статора. 2 . Компрессор по п . 1 , о т л и ч а ю щ и й с я т е м , ч т о каждый с т о пор сна бже н о гр а ничит ел ем, примыкающим к боковой п о в е р х н о с т и с т а т о р а , 1309921 ?Ut. і 8 идA Риг 2 Редактор А.Шандор Заказ 1810/59 Составитель В.Рязанов Техред В.Кадар Корректоре, иієкмар Тираж 575 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, А
