Машина для внесення меліорантів
Номер патенту: 61627
Опубліковано: 25.07.2011
Автори: Заєць Віталій Вадимович, Клекоць Григорій Галактіонович, Форсюк Сергій Леонідович, Сиротинський Олександр Артемович
Формула / Реферат
Машина для внесення меліорантів, яка складається з цистерни, що встановлена на ходовій частині, фільтра, вакуумної та напірної систем, завантажувальної штанги, бункера завантаження, систем внутрішньоґрунтового та поверхневого внесення, фільтра, виконаного у формі зрізаного конуса, всередині якого знаходиться трубопровід, з'єднаний з напірною системою машини та обладнаний конусоподібним відбивачем, внутрішня поверхня якого має струминонапрямні дугоподібні ребра, встановленого по периметру фільтра напірного колектора на плаваючих поплавках з соплами, які направлені до фільтра, яка відрізняється тим, що сопла виконані з гвинтовими виступами та передньою обтікаючою носовою частиною.
Текст

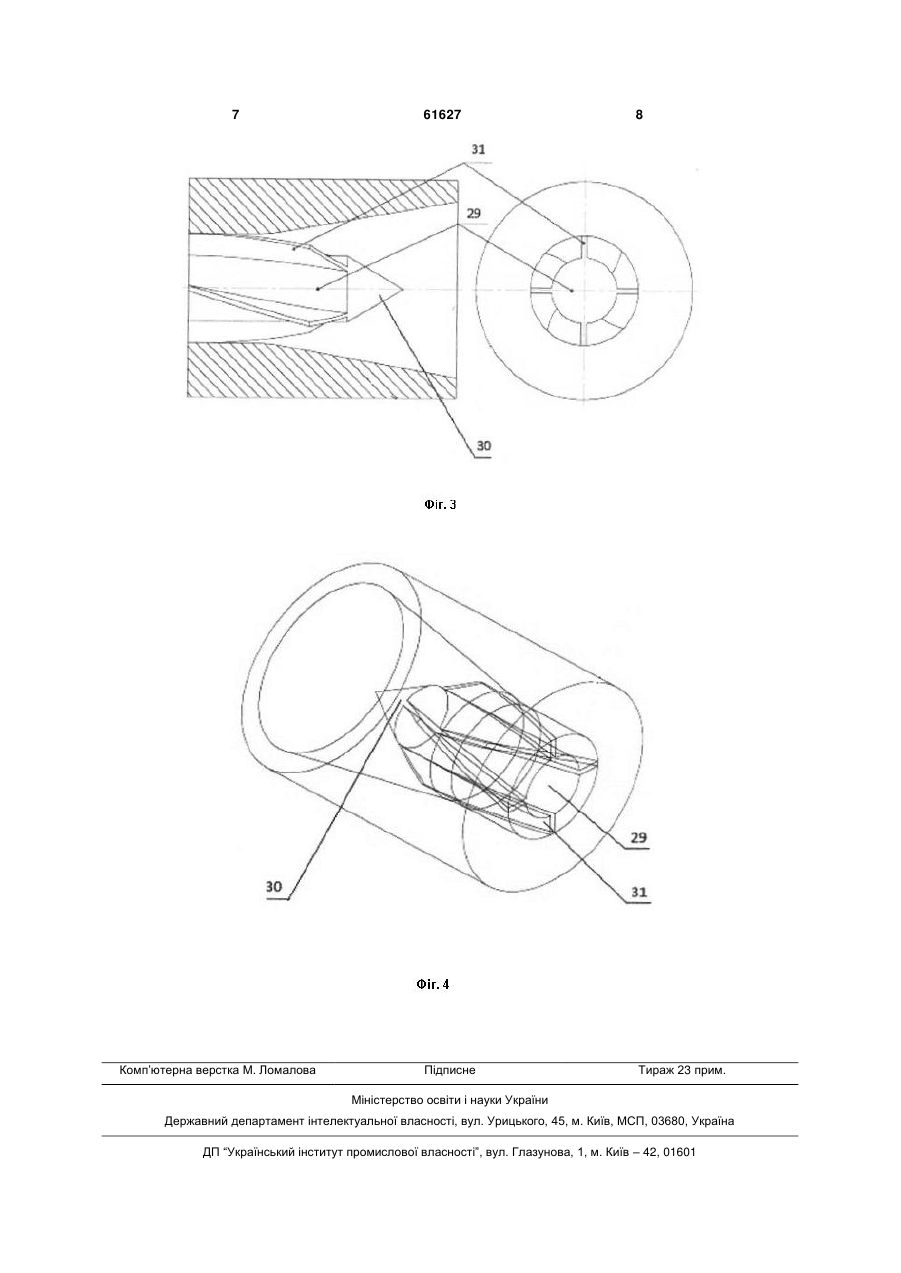

Машина для внесення меліорантів, яка складається з цистерни, що встановлена на ходовій частині, фільтра, вакуумної та напірної систем, 3 яка генеруватиме кавітаційні бульбашки, які, захлопуючись поблизу забруднень будуть порушувати їх структуру. Гвинтовим потоком забруднення будуть вимиватися з фільтра. Створення закрученого потоку додатково буде полегшувати утворення кавітаційної каверни за рахунок дії відцентрової сили на потік, що, в свою чергу, призведе до посилення процесу розмиву. Встановлення по периметру фільтра напірного колектора на плаваючих поплавках з соплами, які направлені до фільтра дозволить проводити зворотну промивку (регенерацію) фільтра по зовнішньому периметру. Виконання напірного колектора з соплами на плаваючих поплавках дасть змогу проводити регенерацію фільтра рівномірно, як по периметру, так і по висоті та тим самим, зменшити час його зворотної промивки. На фіг.1 представлена схема загального вигляду машини внесення мелiорантів; на фіг.2 - вид А на фіг.1; на фіг.3 - сопло; на фіг.4 - сопло в ізометрії. Машина для внесення меліорантів складається з цистерни 1, що встановлена на ходовій частині 2. В цистерні встановлено фільтр 3 з завантажувальним бункером 4 та трубопроводом 5 для ревізії фільтра з гідрозасувкою 6. Машина оснащена вакуумною 7 системою. Напірна система машини складається з забірного трубопроводу 8, насоса 9, напірних трубопроводів 10, 11 і 12 та гідрозасувок 13, 14 і 15. Вакуумна та напірна системи приводяться в дію від валу відбору потужності 16 трактора через клинопасову передачу 17. Всередині фільтра знаходиться трубопровід 18, який через гідрозасувку 13 з'єднаний з трубопроводом 10 напірної системи машини. У верхній частині трубопроводу 11 встановлено конусоподібний відбивач 19, внутрішня поверхня якого має струминонапрямні дугоподібні ребра. Машина обладнана системами внутрішньоґрунтового 20 та поверхневого 21 внесення меліорантів та завантажувальною штангою 22 з забірним трубопроводом 23 та водозабірником 24. На напірному трубопроводі 10 встановлена регулювальна камера 25. По периметру фільтра встановлений на плаваючих поплавках 26 напірний колектор 27 з соплами 28, які направлені в сторону фільтра. Сопла 28 (фіг.3, фіг.4) виконані таким чином, що внаслідок проходу прямолінійного потоку через конусно-циліндричний обтікач 29 з носовою частиною 30 та гвинтовими виступами 31 змінюється його характер на вихровий з одночасним утворенням кавітаційної зони внаслідок розриву середовища (явище кавітації). Машина для внесення меліорантів працює наступним чином. При під'їзді до водоймища завантажувальна штанга 22 з водозабірником 24 опускається в воду. За допомогою вакуумної системи в цистерні 1 створюється розрідження й остання заповнюється водою. Через завантажувальний бункер 4 в порожнину фільтра 3 при допомозі завантажувальної шта 61627 4 нги 22 (або завантажувальних механізмів) завантажуються меліоранти, мінеральні добрива. Вмикається напірна система. Гідрозасувка 14 відкрита, а гідрозасувка 13 - закрита. Вода з цистерни 1 подається насосом 9 по трубопроводу 10 на конусоподібний відбивач 19, внутрішня поверхня якого оснащена струминонапрямними дугоподібними ребрами. Завдяки цьому змінюється характер руху водяного потоку з прямолінійного на інтенсивний турбулентний гвинтовий. В нижній частині фільтра утворюється вихрова зона (Зона А), що, в свою чергу сприяє підвищенню ступеня ефективності розмиву меліорантів, зменшенню часу розмиву твердої фази та переведення її до оптимальної консистенції. Після розмиву меліорантів, для досягнення більшої концентрації робочої суміші проводяться повторні завантаження фільтра 3 та їх розмив в порожнині фільтра за приведеною вище схемою. Машина направляється до місця їх внесення (на поле). Під час руху машини здійснюється активне перемішування. Після досягнення оптимальної концентрації, перед внесенням, закривається гідрозасувка 14, а гідрозасувка 13 - відкривається й робоча суміш насосом 9 по напірному трубопроводі 10 подається до систем внутрішньоґрунтового 20 чи поверхневого 21 внесення меліорантів, які попередньо встановлюються на машині, виходячи з необхідної технології внесення. Доза внесення регулюється встановленням шиберів з отворами різних діаметрів в регулювальній камері 25. Після того як сітка фільтра 3 заб'ється меліорантами, проводиться його зворотна промивка (регенерація). Цистерна машини заповнюється водою, вище наведеним способом. Гідрозасувки 13 та 14 закриваються, а гідрозасувки 6 та 15 відкриваються й вода насосом9 по напірному трубопроводі 10 та 12 подається до встановленого на плаваючих поплавках 26 напірного колектора 27, з соплами 28, які направлені в сторону фільтра. Через сопла 28 здійснюється зворотна промивка верхньої області фільтра. Після того, як вона буде промита, рівень промивної рідини (води) понизиться внаслідок її виливу (утилізації) через трубопровід 5 в процесі переміщення машини по полю чи в місці утилізації. Внаслідок пониження рівня промивної рідини в цистерні напірний колектор з соплами, встановлений на плаваючих поплавках опуститься нижче. Зворотна промивка буде здійснюватись до повної витрати промивної рідини. Таким чином, регенерація буде здійснена по всьому периметру фільтра. Джерела інформації: 1. Машина для внесення мелиорантов МВМ10 (Machine for introducing meliorants MVM-10). // Пристендовый проспект. - Ровно: Облтип. - 1991. 4с. 2. Патент на винахід України №20001031914 від 22.03.2001р., опубл. 15.07.2005. Бюл. №7. 5 61627 6 7 Комп’ютерна верстка М. Ломалова 61627 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMachine for introduction of ameliorators
Автори англійськоюSyrotynskyi Oleksandr Artemovych, Forsyuk Serhii Leonidovych, Klekots Hryhorii Halaktionovych, Zaiets Vitalii Vadymovych
Назва патенту російськоюМашина для внесения мелиорантов
Автори російськоюСиротинский Александр Артемович, Форсюк Сергей Леонидович, Клекоц Григорий Галактионович, Заец Виталий Вадимович
МПК / Мітки
Мітки: внесення, машина, меліорантів
