Друкований виріб

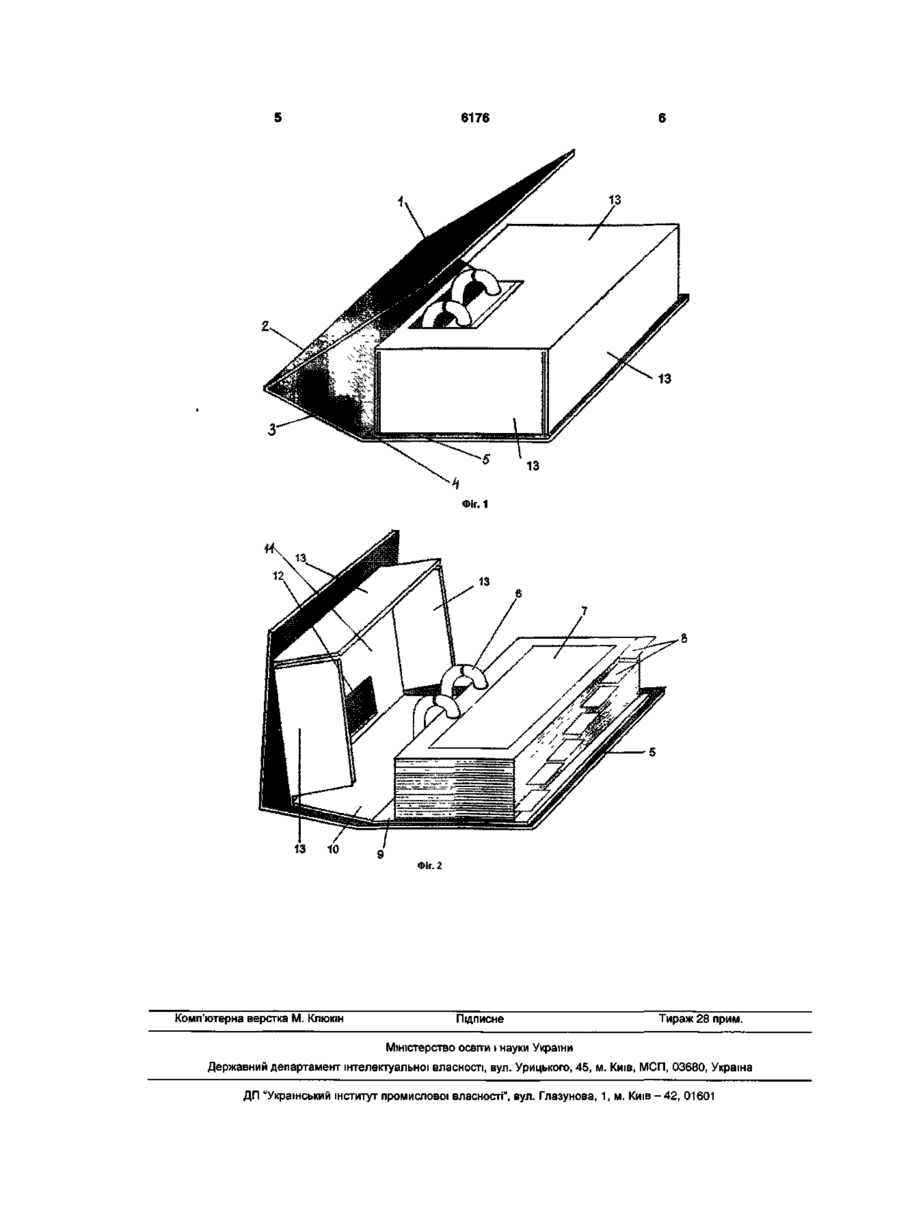

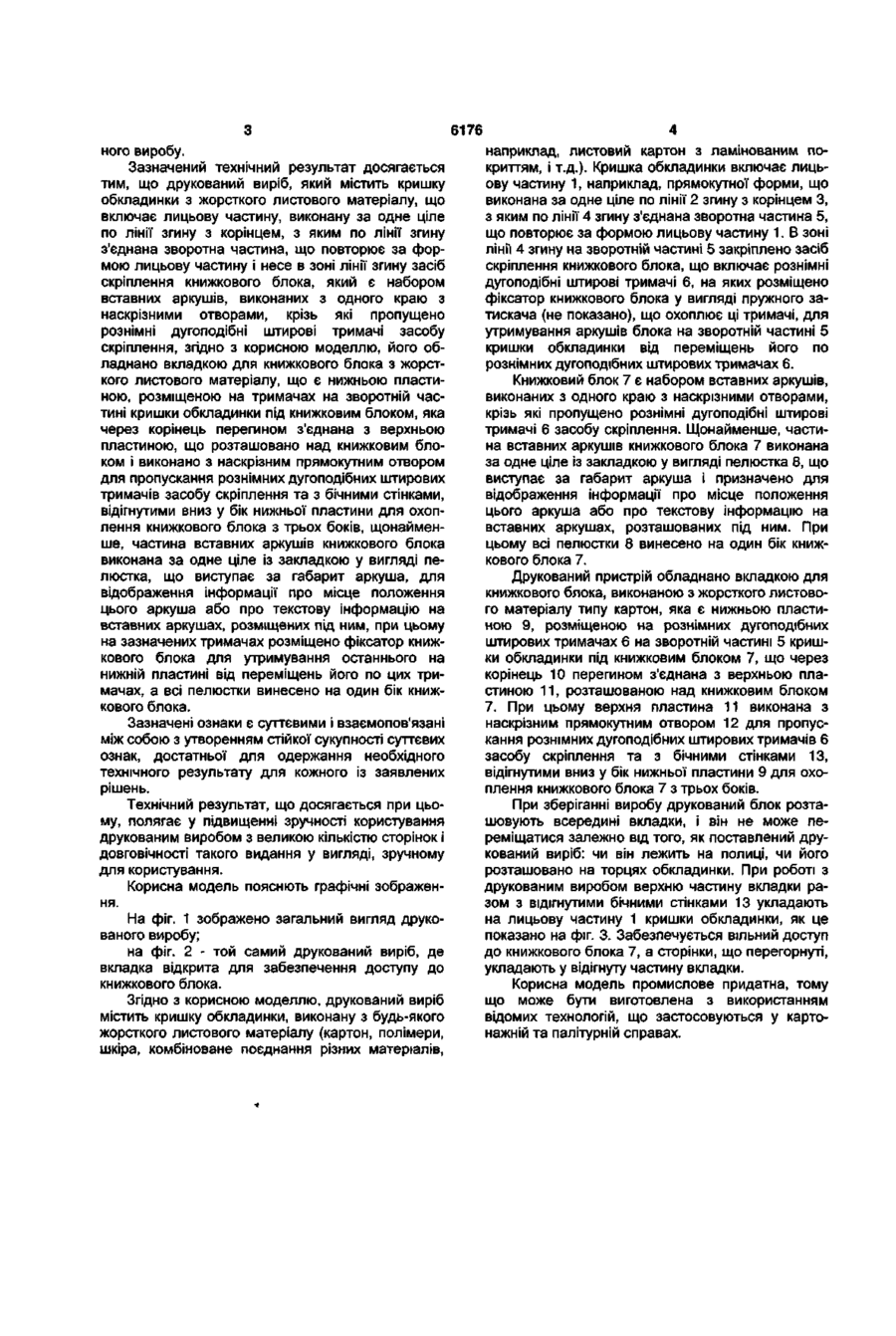

Друкований виріб, що містить кришку обкладинки з жорсткого листового матеріалу, яка включає лицьову частину, виконану за одне ціле по лінії згину з корінцем, з яким по лінії згину з'єднана зворотна частина, що повторює за формою лицьову частину і несе в зоні лінії згину засіб скріплення книжкового блока, який є набором вставних аркушів, виконаних з одного краю з наскрізними отворами, крізь які пропущені рознімні дугоподібні штирові тримачі засобу скріплення, який відрізняється тим, що його обладнано вкладкою, виконаною з жорсткого листового матеріалу, для книжкового блока, яка є нижньою пластиною, розміщеною на зазначених тримачах на зворотній частині кришки обкладинки під книжковим блоком і через корінець перегином з'єднана з верхньою пластиною, розташованою над книжковим блоком і виконаною з наскрізним прямокутним отвором для пропускання рознімних дугоподібних штирових тримачів засобу скріплення та з бічними стінками, відігнутими вниз у бік нижньої пластини для охоплення книжкового блока з трьох боків щонайменше частина вставних аркушів книжкового блока виконана за одне ціле із закладкою у вигляді пелюстка, що виступає за габарит аркуша, для відображення інформації про місце положення цього аркуша або про текстову інформацію на вставних аркушах, розташованих під ним, при цьому на тримачах розміщено фіксатор книжкового блока для утримування останнього на нижній пластині від переміщень його по цих тримачах, а всі пелюстки винесено на один бік книжкового блока. Корисна модель належить до друкарської справи і стосується конструкції друкованого виробу, наприклад, типу книги. Відомо друкований виріб, що містить кришку обкладинки з жорсткого листового матеріалу, яка включає лицьову частину, виконану за одне ціле по лінії згину з корінцем, з яким по лінії згину з'єднана зворотна частина, що повторює за формою лицьову частину і несе в зоні лінії згину засіб скріплення книжкового блоку, який є набором вставних аркушів, виконаних з одного краю з наскрізними отворами, крізь які пропущено рознімні дугоподібні штирові тримачі засобу скріплення [Книга "Гражданское законодательство Российской Федерации", сборник нормативных документов, М., УДК (094) 347, ББК 67.99(2Рос)3, Г75, ISBN 5-86225-628-8, индекс в каталоге "Роспечать" 71630, июль 1997]. Недоліком зазначеного пристрою є те, що він є книжковим блоком, упакованим в обкладинку, досить великої товщини, аркуші якого тримаються на рознімних дугоподібних штирових тримачах. У зв'язку з цим при розташуванні видання зі спиранням на торцеві частини обкладинки аркуші книжкового блока зміщуються вниз до упору на опорну поверхню. В результаті цього частина аркушів розривається в зоні отворів і випадає із засобу кріплення. Таким чином, довговічність такого пристрою недостатня, особливо для таких видів друкованої продукції, як довідники, енциклопедії тощо. Крім того, ускладнено пошук потрібного місця, оскільки не передбачено покажчики на окремі текстові позиції, на які (наприклад, за змістом) розбито книжковий блок. Це відоме рішення прийнято за прототип. Корисна модель спрямована на вирішення технічної задачі формування надійного кріплення книжкового блока в обкладинці, підвищення його інформативності за рахунок формування виведених назовні покажчиків і формування засобів утримування книжкового блока у незміщуваному положенні при вертикальному зберіганні друкова т (О 6Г 6176 ного виробу. Зазначений технічний результат досягається тим, що друкований виріб, який містить кришку обкладинки з жорсткого листового матеріалу, що включає лицьову частину, виконану за одне ціле по лінії згину з корінцем, з яким по лінії згину з'єднана зворотна частина, що повторює за формою лицьову частину і несе в зоні лінії згину засіб скріплення книжкового блока, який є набором вставних аркушів, виконаних з одного краю з наскрізними отворами, крізь які пропущено рознімні дугоподібні штирові тримачі засобу скріплення, згідно з корисною моделлю, його обладнано вкладкою для книжкового блока з жорсткого листового матеріалу, що є нижньою пластиною, розміщеною на тримачах на зворотній частині кришки обкладинки під книжковим блоком, яка через корінець перегином з'єднана з верхньою пластиною, що розташовано над книжковим блоком і виконано з наскрізним прямокутним отвором для пропускання рознімних дугоподібних штирових тримачів засобу скріплення та з бічними стінками, відігнутими вниз у бік нижньої пластини для охоплення книжкового блока з трьох боків, щонайменше, частина вставних аркушів книжкового блока виконана за одне ціле із закладкою у вигляді пелюстка, що виступає за габарит аркуша, для відображення інформації про місце положення цього аркуша або про текстову інформацію на вставних аркушах, розміщених під ним, при цьому на зазначених тримачах розміщено фіксатор книжкового блока для утримування останнього на нижній пластині від переміщень його по цих тримачах, а всі пелюстки винесено на один бік книжкового блока. Зазначені ознаки є суттєвими і взаємопов'язані між собою з утворенням стійкої сукупності суттєвих ознак, достатньої для одержання необхідного технічного результату для кожного із заявлених рішень. Технічний результат, що досягається при цьому, полягає у підвищенні зручності користування друкованим виробом з великою кількістю сторінок і довговічності такого видання у вигляді, зручному для користування. Корисна модель пояснють графічні зображення. На фіг. 1 зображено загальний вигляд друкованого виробу; на фіг. 2 - той самий друкований виріб, де вкладка відкрита для забезпечення доступу до книжкового блока. Згідно з корисною моделлю, друкований виріб містить кришку обкладинки, виконану з будь-якого жорсткого листового матеріалу (картон, полімери, шкіра, комбіноване поєднання різних матеріалів, наприклад, листовий картон з ламінованим покриттям, і т.д.). Кришка обкладинки включає лицьову частину 1, наприклад, прямокутної форми, що виконана за одне ціле по лінії 2 згину з корінцем З, з яким по лінії 4 згину з'єднана зворотна частина 5, що повторює за формою лицьову частину 1. В зоні лінії 4 згину на зворотній частині 5 закріплено засіб скріплення книжкового блока, що включає рознімні дугоподібні штирові тримачі 6, на яких розміщено фіксатор книжкового блока у вигляді пружного затискача (не показано), що охоплює ці тримачі, для утримування аркушів блока на зворотній частині 5 кришки обкладинки від переміщень його по рознімних дугоподібних штирових тримачах 6. Книжковий блок 7 є набором вставних аркушів, виконаних з одного краю з наскрізними отворами, крізь які пропущено рознімні дугоподібні штирові тримачі 6 засобу скріплення. Щонайменше, частина вставних аркушів книжкового блока 7 виконана за одне ціле із закладкою у вигляді пелюстка 8, що виступає за габарит аркуша і призначено для відображення інформації про місце положення цього аркуша або про текстову інформацію на вставних аркушах, розташованих під ним. При цьому всі пелюстки 8 винесено на один бік книжкового блока 7. Друкований пристрій обладнано вкладкою для книжкового блока, виконаною з жорсткого листового матеріалу типу картон, яка є нижньою пластиною 9, розміщеною на рознімних дугоподібних штирових тримачах 6 на зворотній частині 5 кришки обкладинки під книжковим блоком 7, що через корінець 10 перегином з'єднана з верхньою пластиною 11, розташованою над книжковим блоком 7. При цьому верхня пластина 11 виконана з наскрізним прямокутним отвором 12 для пропускання рознімних дугоподібних штирових тримачів 6 засобу скріплення та з бічними стінками 13, відігнутими вниз у бік нижньої пластини 9 для охоплення книжкового блока 7 з трьох боків. При зберіганні виробу друкований блок розташовують всередині вкладки, і він не може переміщатися залежно від того, як поставлений друкований виріб: чи він лежить на полиці, чи його розташовано на торцях обкладинки. При роботі з друкованим виробом верхню частину вкладки разом з відігнутими бічними стінками 13 укладають на лицьову частину 1 кришки обкладинки, як це показано на фіг. 3. Забезпечується вільний доступ до книжкового блока 7, а сторінки, що перегорнуті, укладають у відігнуту частину вкладки. Корисна модель промислове придатна, тому що може бути виготовлена з використанням відомих технологій, що застосовуються у картонажній та палітурній справах. 6176 13 13 Фіг. 1 13 10 Фіг. 2 Комп'ютерна верстка М. Клюкін Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601
