Устрій для галтовки виробів
Формула / Реферат

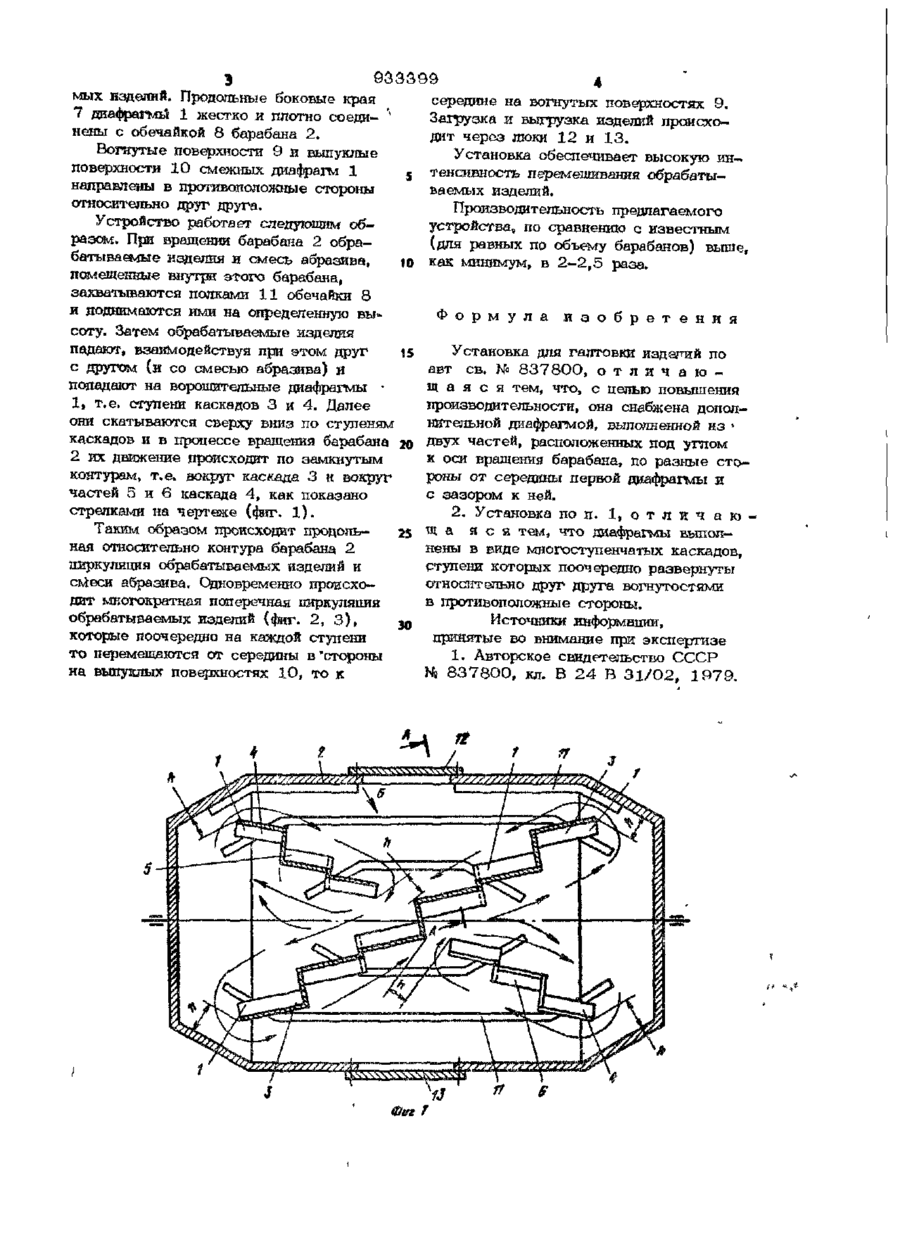

1. Установка для галтовки изделий по авт. св. № 837800, отличающаяся тем, что, с целью повышения производительности, она снабжена дополнительной диафрагмой, выполненной из двух частей, расположенных под углом к оси вращения барабана, по разные стороны от середины первой диафрагмы и с зазором к ней.

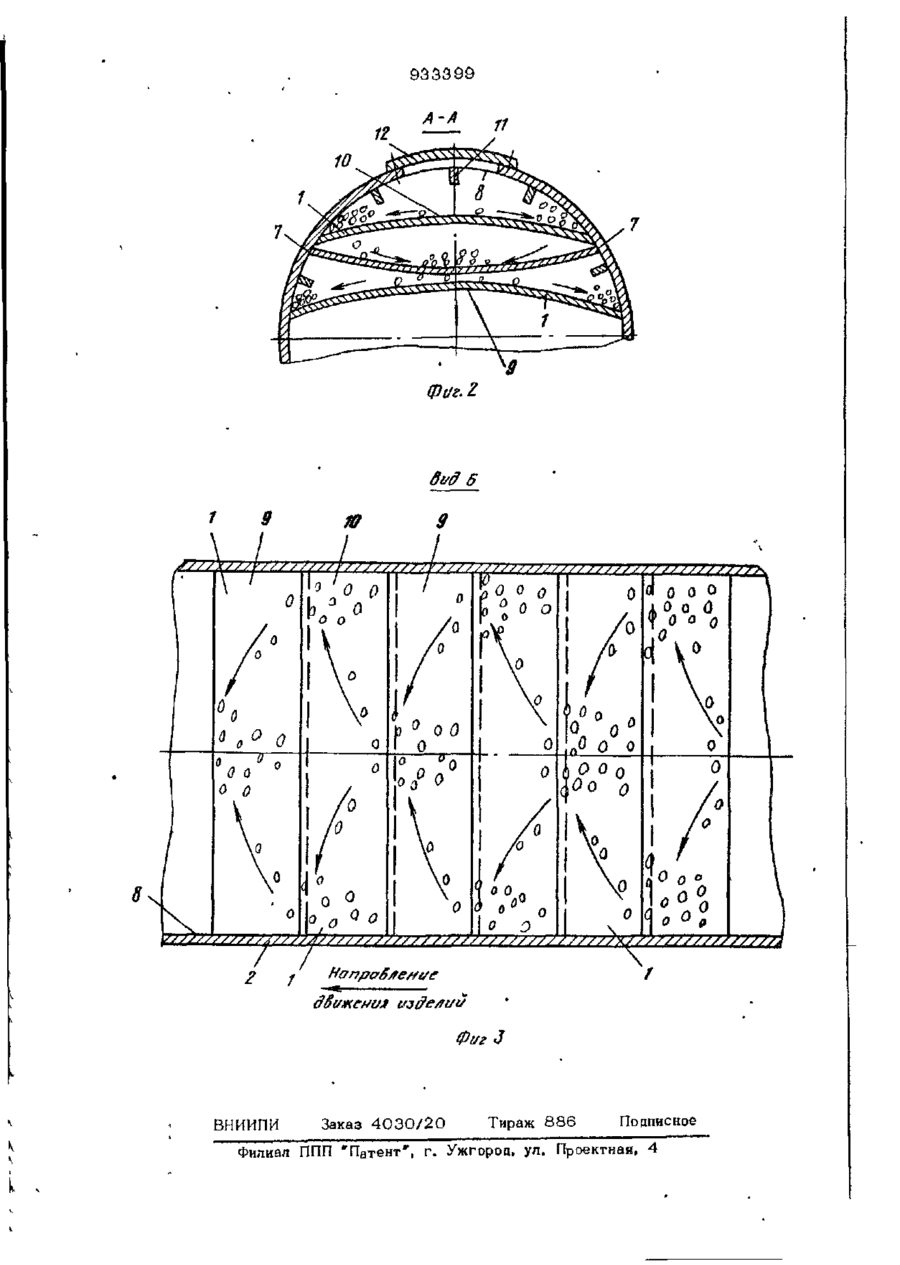

2. Установка по п. 1, отличающаяся тем, что диафрагмы выполнены в виде многоступенчатых каскадов, ступени которых поочередно развернуты относительно друг друга вогнутостями в противоположные стороны.
Текст
Союз Советских Социалистических Республик ИЗОБ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. евнд-ву № S 3 7 8 0 0 (22)3аявлено02.07.80 (21) 2 9 5 0 5 5 1 / 2 5 - 0 ^ (51 )М. Кл? В 24 В 31/02 с присоединением заявки № Государственный комитет СССР яо делай изобретений и открытий (23) Приоритет Опубликовано 07.06.82. Бюллетень № 21 (53)УДКб21. .924.7 Дата опубликования описания 07.06.82 (088.8) (72) Автор изобретения Ю. А. Турик (71) заявитель ( 5 4 ) УСТАНОВКА ДЛЯ ГАЛТОВКИ ИЗДЕЛИЙ 1 Изобретение относится к оборудованию для очистки поверхностей от заусенцев, продуктов коррозии с помощью вращающихся барабанов, может быть использовано в машиностроительной и других отраслях промышленности. Известна установка для галтовки изделий, содержащая вращающийся барабан, внутри которого смонтирован ворошитель^ в виде вопїутоЙ в поперечном сечении Ш диафрагмы, расположенной под углом к оси вращения барабана и жестко соединенной с его обечайкой [І ] . Однако известное устройство не обеспечивает высокой интенсивности перемешивания изделий, что отрицатель- 15 но влияет на производительность обработки. Цель изобретения - повышение производительности . Указанная цель достигается тем, что установка снабжена дополнительной попадают на ворошительные диафрагмы • щ а я с я тем, что, с целью повышения 1, т.е. ступени каскадов 3 и 4. Далее производительности, она снабжена дополони скатываются сверху вниз по ступеням нительной диафрагмой, выполненной из * каскадов и в процессе вращения барабана 20 Двух частей, расположенных под углом 2 их движение происходит по замкнутым к оси вращения барабана, по разные с т о контурам, т.е. вокруг каскада 3 и вокруг роны от середины первой диафрагмы и частей 5 и 6 каскада 4, как показано с зазором к ней. стрелками на чертеже (фиг. 1 ) . 2. Установка по п. 1, о т л и ч а ю Таким образом происходит продоль25 Щ а я с я тем, что диафрагмы выполная относительно контура барабана 2 нены в виде многоступенчатых каскадов, циркуляция обрабатываемых изделий и ступени которых поочередно развернуты смеси абразива. Одновременно происхоотносіїтельно друг друга вогнутостями в противоположные стороны. дит многократная поперечная ішркуляция обрабатываемых изделий (фиг. 2, 3 ) , Зо Источники информации, которые поочередно на каждой ступени принятые во внимание при экспертизе то перемещаются от середины в 'стороны 1. Авторское свидетельство СССР на выпуклых поверхностях 10, то к Н 837800, кл. В 24 В 31/02, 1979. Фег Т 933399 A-A 10 Фаг. I ві/д 6 Фаг J ВНИИПИ Заказ 4 0 3 0 / 2 0 Тираж 8 8 6 Подписное Филиал ППП 'Патент', г. Ужгород, ул. Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for rumbling articles
Автори англійськоюTurik Yurii Oleksandrovych
Назва патенту російськоюУстановка для галтовки изделий
Автори російськоюТурик Юрий Александрович
МПК / Мітки
МПК: B24B 31/02
Мітки: устрій, галтовки, виробів
Код посилання
<a href="https://ua.patents.su/4-6219-ustrijj-dlya-galtovki-virobiv.html" target="_blank" rel="follow" title="База патентів України">Устрій для галтовки виробів</a>
