Пристрій для подачі виробів

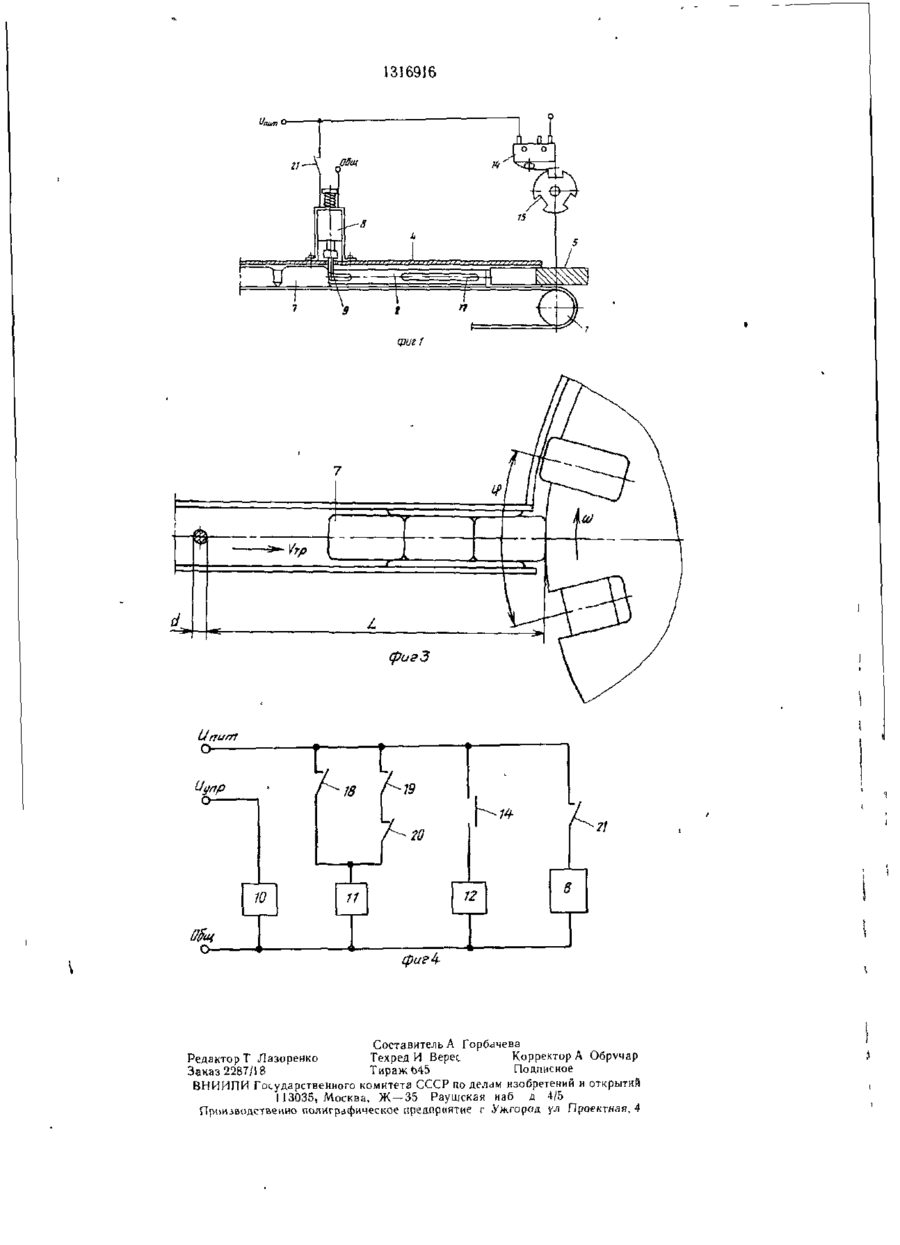

Изобретение относится к области упаковки и распаковки изделий и может быть использовано при заворачивании конфет в кондитерской промышленности. Цель изоб ретения — повышение производительности и стабильности работы при неравномерной подаче изделий. Устройство содержит лоток 2 и дисковый питатель (ДП) 5, установленный на выходе ленточного транспортера (ЛТ) над ним. При размещении в пазах 6 ДП 5 изделий контролируют сплошность их потока и синхронизируют подачу изделий с вращением ДП 5 Для этого над лотком 2 смонтирована заслонка 9 Перед заслонкой 9 по обе стороны от ЛТ вдоль оси, проходящей наклонно к направлению подачи изделий, смонтированы фотоэлементы 13. Переключатель соединен через реле с фотоэлементами 13, а через кулачок — с ДП 5 Для точной подачи изделий в пазы ДП 5 окружная скорость прерывистого вращения ДП 5 меньше скорости прерывистого вращения ЛТ 4 ил. СО со ерш Z 1316916 1 Изобретение относится к устройствам для заслонки 9 на случай перерыва в подаче изупаковки и распаковки изделий или матеделий на транспортере 1. Фотоэлементы 13 риалов и может быть использовано при порасположены вдоль оси 16 наклонно к надаче отдельных изделий, преимущественно правлению подачи изделий, например, под конфет, вращающимися транспортирующи- 5 углом л — 30° для того, чтобы заслонка 9 ми устройствами, например, заверточных при опускании не попадала в открывающее машин с дисковым питателем в кондитерфотоэлементы изделие 7. Угол о . выбирается с ской промышленности. из того условия, что фиксируемые фотоэлементами 13 зазоры между подаваемыми изЦель изобретения — повышение произделиями 7 на транспортере 1 не должны водительности и стабильности работы при неравномерной подаче изделий — достига- 10 быть меньше величины FMun ется за счет контроля сплошности потока изделий и синхронизации подачи изделий с '"™ tgd вращением дискового питателя, На фиг. 1 показано устройство для подаїмии), то блокировку подачи изделий 7 заслонкой 9 и последующую син- 20 хронизацию прерывистой подачи изделий с прерывистым вращением питателя 5 осуществляет система контроля сплошности потока и синхронизации подачи изделий с вращением дискового питателя (фиг. 4). При 25 нарушении сплошности потока изделий 7 на транспортере 1 с фотоэлементов 13 поступает управляющее напряжение иЧ1,р ( 4- 24 В) на реле 10. При этом замыкается его контакт 18, напряжение питания Vnu-т поступает на реле 11 и замыкаются его нормально Зо разомкнутые контакты 19 и 21. Контакт 21 включает тяговый электромагнит 8, заслонка 9 опускается и блокирует подачу изделий в пазы 6 питателя 5. При появлении изделий 7 управляющее напряжение с фотоэлементов 13 исчезает, однако реле 11 35 обесточивается и отключает электромагнит 8 с заслонкой только при срабатывании переключателя 14. При этом напряжение питания UtiuT поступает на реле 12 и размыкает его нормально замкнутый контакт 20. В результате обесточивается реле 11, размыка- 4 ^ ются его контакты 19 и 21, выключается электромагнит 8 и заслонка 9 под действием тягового электромагнита 8 поднимается Таким образом, подача изделий 7 в пазы 6 дискового питателя 5 происходит синхронно 45 с его вращательным прерывистым движением даже при нарушении сплошности потока изделий на транспортере. Наличие системы контроля сплошности потока изделий и синхронизации подачи из делий с вращением дискового питателя предложенной конструкции повышает стабильность подачи изделий в пазы дискового питателя на 30—35%, что позволяет полностью исключить необходимость применения ручно го труда при доукладке изделий в незапол ненные пазы дискового питателя. Кроме того, расположение дискового питателя над ленточным транспортером с возможностью вращения с окружной скоростью, меньшей скорости перемещения ленточного транспортера, позволяет осуществлять точную подачу изделий без сбрасывания, непосредственно в раскрытые пазы дискового питателя на повышенных скоростях перемещения транспортера и вращения дискового питателя, ибо инерционность массы изделий не влияет на скорость подачи изделий в пазы питателя. Это позволяет на 20% повысить производительность заверточных машин с дисковыми питателями и обеспечить возможность подачи изделий как круглой, так и прямоугольной формы. Таким образом, изобретение повышает производительность и стабильность работы при неравномерной подаче изделий. Формула изобретения Устройство для подачи изделий, преимущественно конфет, содержащее ленточный транспортер, лоток с боковыми стенками и дисковый питатель с пазами для размещения изделий, установленный на выходе лен точного транспортера с возможностью прерывистого вращения, отличающееся тем, что, с целью повышения производительности и стабильности работы при неравномерной подаче изделий, оно снабжено системой контроля сплошности потока изделий и синхронизации подачи изделий с вращением дискового питателя, включающей электромагнит с заслонкой, смонтированной над лотком, соединенный через реле с фотоэлементами переключатель и установленный с возможностью взаимодействия с ним кулачок, кинематически связанный с дисковым питателем, при этом фотоэлементы расположены перед заслонкой по обе стороны от ленточного транспортера вдоль оси, проходящей наклонно к направлению подачи изделий, а дисковый питатель смонтирован над ленточным транспортером с возможностью вращения с окружной скоростью, меньшей 50 скорости перемещения ленточного транспортера. 1316916 сриг 1 о— Uyrrp 19 20 10 72 17 фиг4 СоставительА Горбачева Редактор Т Лазоренко Техред И Верес Корректор А Обручар Заказ 2287/18 Тираж Ь45 Подписное ВНИИПИ Государственного комитета СССР по дел
