Спосіб монтажу висотної споруди підрощенням

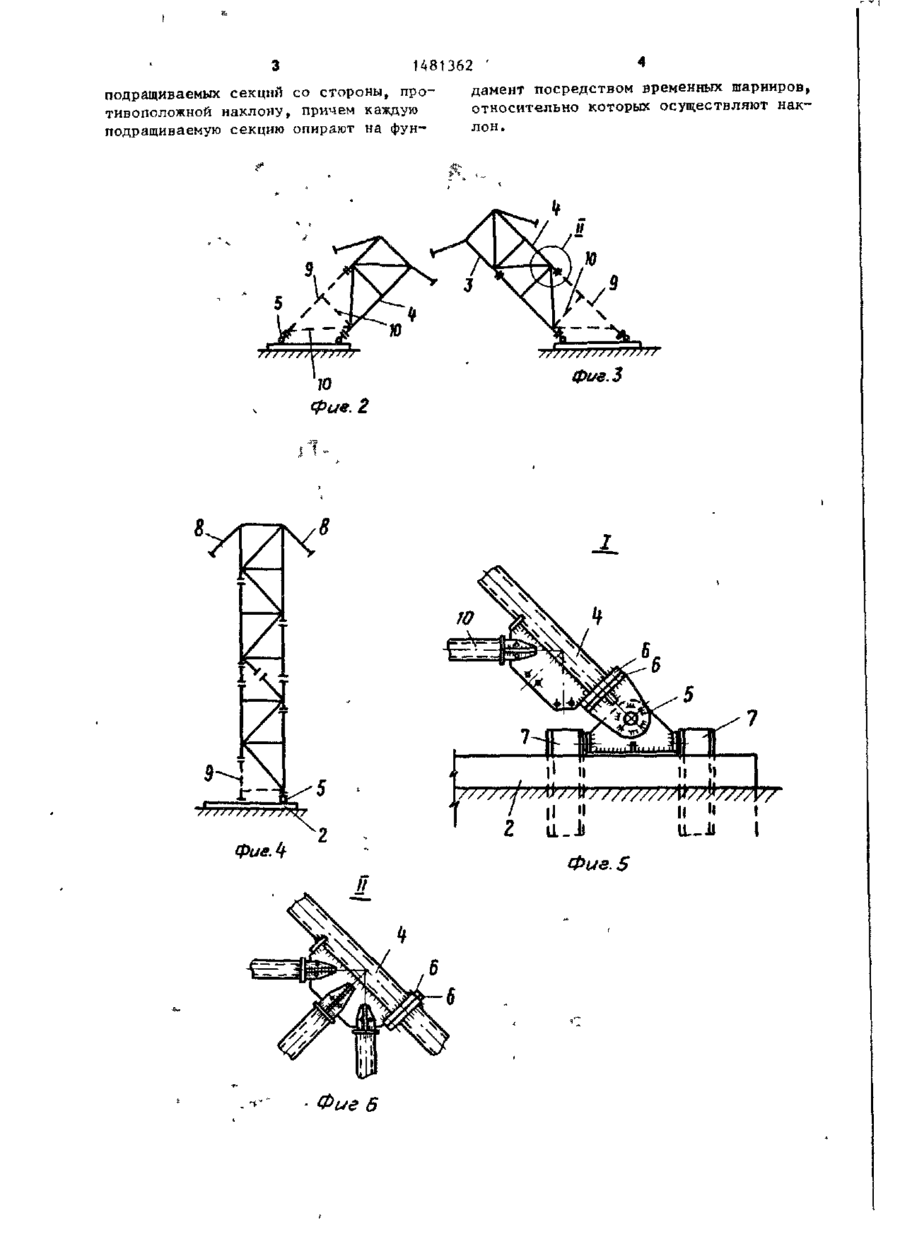

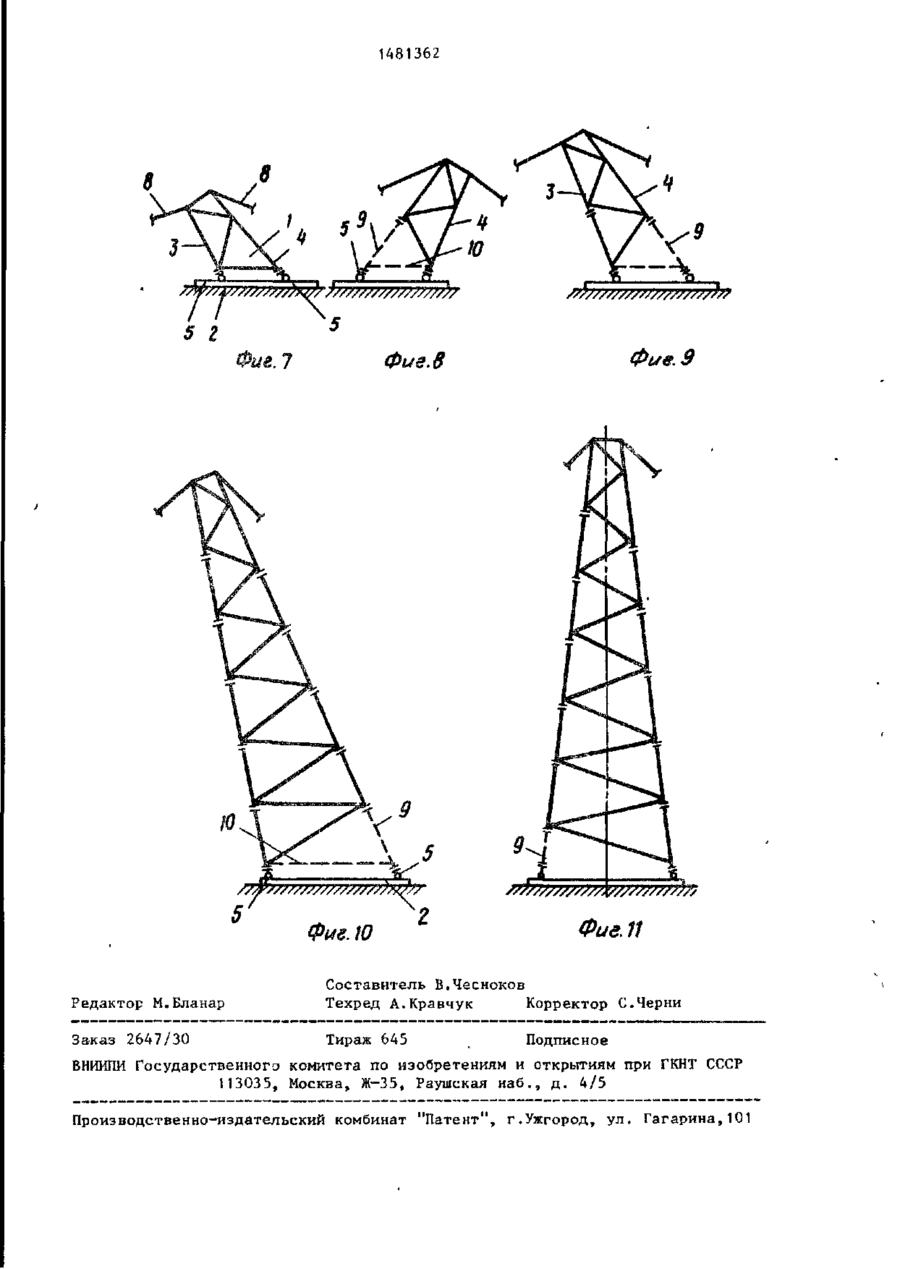

Изобретение относится к строи в тельству, в 'частности к монтажу, может быть использовано для монтажа высотных сооружений методом подращивания и позволяет повысить надежность монтажа. Способ включает устройство фундамента 2, установку на него временных шарниров 5, на которые опирают верхнюю секцию 1 башни. Подращивание секций сооружения осуществляют последовательно при каждом наклоне верхней секции 1 с поочередным присоединением элементов подращиваемых секций со стороны, противоположной наклону, причем каждую подращиваемую секцию опирают на фундамент 2 посредством временных шариков 5, ото носительно которых осуществляют нак- 8 лон. 11 ил. t 1481362 Изобретение относится к строительцах 6 с шарнирами 5. Затем освобождаству, а именно, к способу монтажа ют противоположные элементы поясов высотных сооружений, и может быть 4 башни от шарниров 5 и поворачивают " использовано при монтаже башен и мачт смонтированную часть башни в противоразличного назначения методом подраположную сторону, повторяя процесс щивания . монтажа до полного подъема башни Цель изобретения - повышение на(фиг. 4 и 11). дежности монтажа, его упрощение и Аналогичным образом осуществляетуменьшение монтажной оснастки. ся и монтаж мачт. При этом канаты 8 10 На фиг. 1 -4 схематически изобрамогут быть использованы в дальнейшем жены этапы монтажа высотного соорув качестве рабочих оттяжек мачты. жения в виде решетчатой башни или Предлагаемым способом можно монствола мачты призматической формы; тировать как решетчатые, так и сплошна фиг. 5 - узел I на фиг. 1; на 15 ностенчатые конструкции высотой до фиг. 6 - узел II на фиг. 3; на фиг. 100-120 м. 7-11 - этапы монтажа высотного сооПреимущества способа монтажа выружения в виде решетчатой башни пиратекают, главным образом, благодаря мидальной формы. устранению необходимости в промежут о ч н Монтаж начинают с установки верх- 20 ы х (между монтируемым сооружениней геометрически неизменяемой секем и фундаментом) шаговых устройстг ции 1 или части башни посредством, вах. На всех этапах монтажа за счет например, самоходного крана (не поканепосредственного опирання на фундазан). Верхнюю секцию 1 устанавливамент и разнонаправленные канаты нагот на фундамент 2 так, что она накло- 25 дежно обеспечивается устойчивость нена в одну сторону. Для этого элевозводимого сооружения. Скорость мент пояса 3 принимают из одной памонтажа увеличивается за счет меньнели, а противоположный элемент пояса шего количества поворотов смонтиро4 - из двух панелей. Часть башни или ванной части и большего фронта раверхнюю секцию 1 закрепляют к фундабот после каждого поворота. Устраменту 2 с помощью временных шарниров нение шаговых устройств и устройств 5, к которым крепят элементы поясов для обеспечения равномерности выдвина фланцах 6, при этом шарниры 5 жения позволяет существенно упроскрепят к фундаменту 2 через упоры 7, тить монтажную оснастку. В связи с заделанные в фундамент 2 и предназнаэтим предлагаемое выполнение способа ченные для восприятия горизонтальной 35 может быть особенно целесообразно в составляющей силы от монтажной и веттруднодоступных и отдаленных райоровой нагрузки. К верху монтируемой нах, где возникают наибольшие сложчасти башни закрепляют разнонаправности с изготовлением и доставкой осленные канаты 8, которые другими коннастки, при этом для привода разноцами закрепляют к лебедкам или трак- 40 направленных канатов могут быть исторам (не показаны) э которые находятпользованы подручные средства, в чася на расстоянии от башни. стности трактора. Поворот смонтированной части башни или верхней секции 1 осуществля45 ют в одной вертикальной плоскости попеременно с противоположные стороны. Со стороны, противоположной наклону, канатами 8 поворачивают часть башни на определенный угол, предва50 рительно освобождая противоположные элементы поясов 3 от шарниров 5, и фиксируют противоположными канатами 8, В образовавшееся пространство между фундаментом 2 и смонтированной 55 частью башни устанавливают новые элементы поясов 9 и решетки 10 (указаны пунктиром), причем каждый из элементов поясов 9 соединяют на флан Ф о р м у л а и з о б р е т е н и я Способ монтажа высотного сооружения подращиванием, включающий формирование фундамента, установку на него временных шарниров для опирання верхней секции башни и последовательный подъем ее наклонами относительно вертикальной оси с подращиванием секций сооружения, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности монтажа, его упрощения и уменьшения монтажной оснастки, подращивание секций сооружения осуществляют последовательно при каждом наклоне верхней секции с поочередным присоединением 4 З 1481362 ' подращиваемых секций со стороны, продамент посредством временных шарниров, тивоположной наклону, причем каждую относительно которых осуществляют накподращиваемую секцию опирают на фунлон. фие.З ФигА Фив. 5 1481362 SSS////////////////S//S77 Фиг. 11 Редактор М.Бланар Составитель В.Чесноков Техред А.Кравчук Корректор С.Черни Заказ 2647/30 Тираж 645 _ Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
