Вузол нижнього підведення опалювального газу в вертикальні канали коксової печі

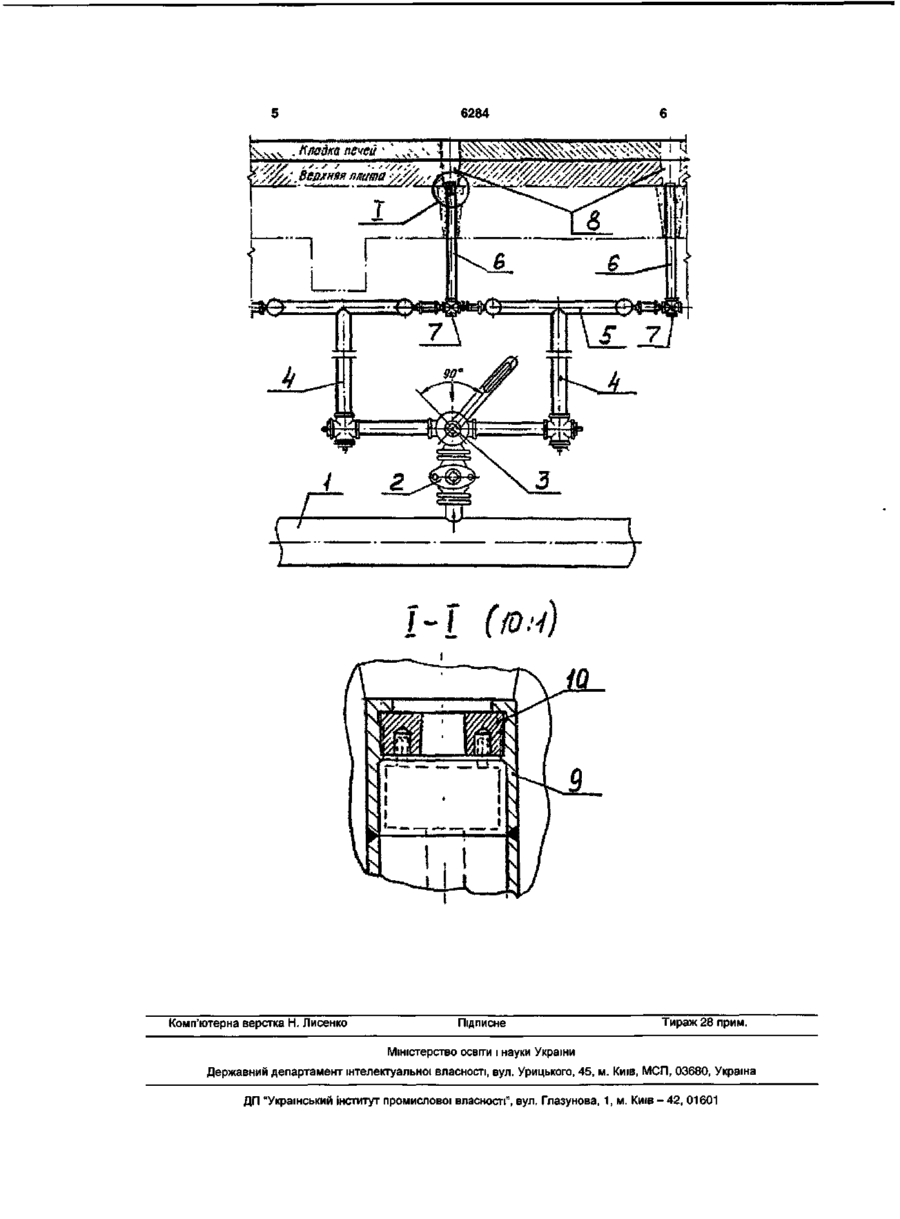

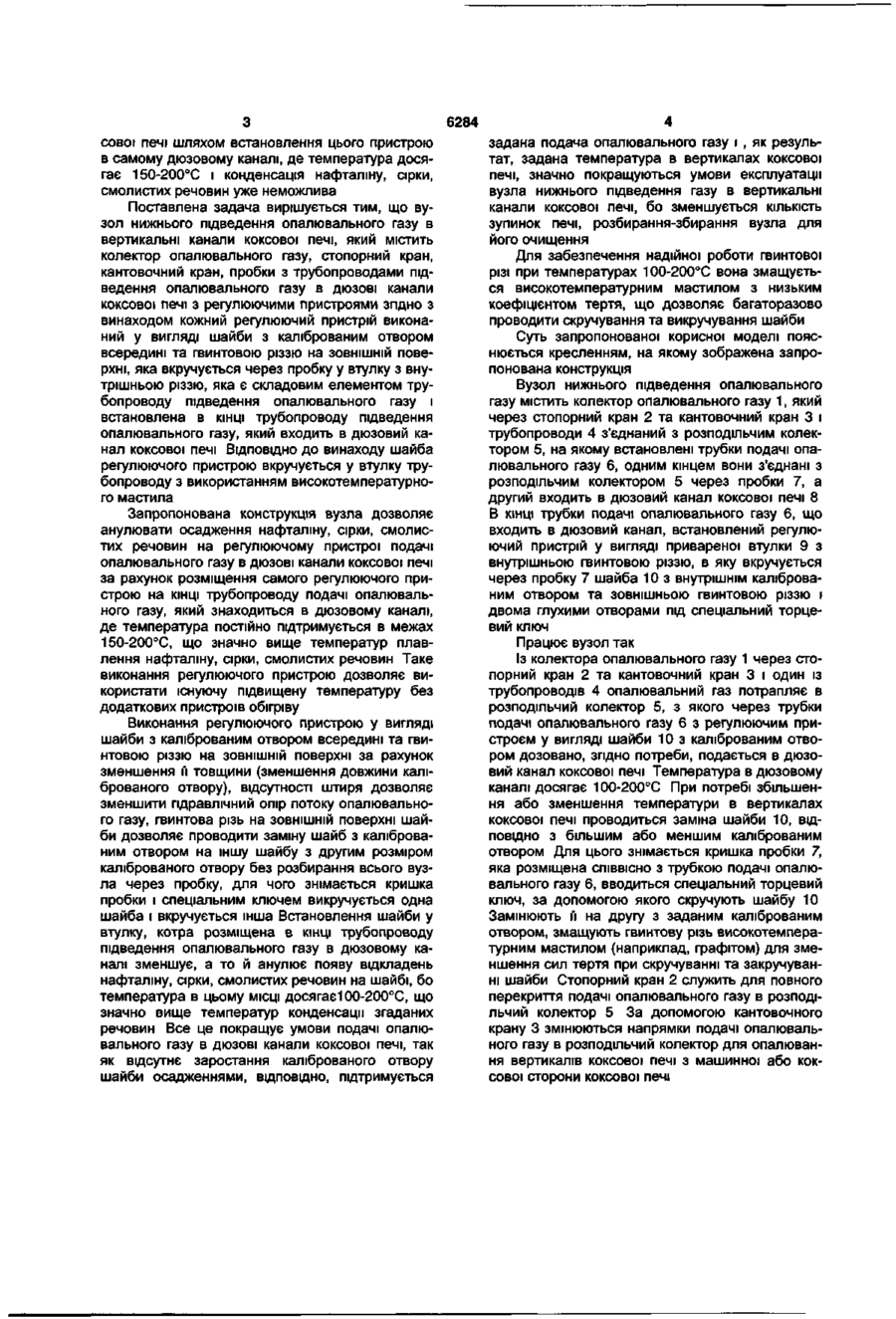

1 Вузол нижнього підведення опалювального газу в вертикальні канали коксової печі, що містить колектор опалювального газу, стопорний 00 (0 5Г 6284 сової печі шляхом встановлення цього пристрою в самому дюзовому каналі, де температура досягає 150-200°С і конденсація нафталіну, сірки, смолистих речовин уже неможлива Поставлена задача вирішується тим, що вузол нижнього підведення опалювального газу в вертикальні канали коксової печі, який містить колектор опалювального газу, стопорний кран, кантовочний кран, пробки з трубопроводами підведення опалювального газу в дюзові канали коксової печі з регулюючими пристроями згідно з винаходом кожний регулюючий пристрій виконаний у вигляді шайби з каліброваним отвором всередині та гвинтовою різзю на ЗОВНІШНІЙ поверхні, яка вкручується через пробку у втулку з внутрішньою різзю, яка є складовим елементом трубопроводу підведення опалювального газу і встановлена в КІНЦІ трубопроводу підведення опалювального газу, який входить в дюзовий канал коксової печі ВІДПОВІДНО ДО винаходу шайба регулюючого пристрою вкручується у втулку трубопроводу з використанням високотемпературного мастила Запропонована конструкція вузла дозволяє анулювати осадження нафталіну, сірки, смолистих речовин на регулюючому пристрої подачі опалювального газу в дюзові канали коксової печі за рахунок розміщення самого регулюючого пристрою на КІНЦІ трубопроводу подачі опалювального газу, який знаходиться в дюзовому каналі, де температура постійно підтримується в межах 150-200°С, що значно вище температур плавлення нафталіну, сірки, смолистих речовин Таке виконання регулюючого пристрою дозволяє використати існуючу підвищену температуру без додаткових пристроїв обігріву Виконання регулюючого пристрою у вигляді шайби з каліброваним отвором всередині та гвинтовою різзю на ЗОВНІШНІЙ поверхні за рахунок зменшення Гі товщини (зменшення довжини каліброваного отвору), відсутності штиря дозволяє зменшити гідравлічний опір потоку опалювального газу, гвинтова різь на ЗОВНІШНІЙ поверхні шайби дозволяє проводити заміну шайб з каліброваним отвором на іншу шайбу з другим розміром каліброваного отвору без розбирання всього вузла через пробку, для чого знімається кришка пробки і спеціальним ключем викручується одна шайба і вкручується інша Встановлення шайби у втулку, котра розміщена в КІНЦІ трубопроводу підведення опалювального газу в дюзовому каналі зменшує, а то й анулює появу відкладень нафталіну, сірки, смолистих речовин на шайбі, бо температура в цьому МІСЦІ досягає100-200°С, що значно вище температур конденсації згаданих речовин Все це покращує умови подачі опалювального газу в дюзові канали коксової печі, так як відсутнє заростання каліброваного отвору шайби осадженнями, ВІДПОВІДНО, підтримується задана подача опалювального газу і , як результат, задана температура в вертикалах коксової печі, значно покращуються умови експлуатації вузла нижнього підведення газу в вертикальні канали коксової печі, бо зменшується КІЛЬКІСТЬ зупинок печі, розбирання-збирання вузла для його очищення Для забезпечення надійної роботи гвинтової різі при температурах 100-200°С вона змащується високотемпературним мастилом з низьким коефіцієнтом тертя, що дозволяє багаторазово проводити скручування та викручування шайби Суть запропонованої корисної моделі пояснюється кресленням, на якому зображена запропонована конструкція Вузол нижнього підведення опалювального газу містить колектор опалювального газу 1, який через стопорний кран 2 та кантовочний кран 3 і трубопроводи 4 з'єднаний з розподільчим колектором 5, на якому встановлені трубки подачі опалювального газу 6, одним кінцем вони з'єднані з розподільчим колектором 5 через пробки 7, а другий входить в дюзовий канал коксової печі 8 В КІНЦІ трубки подачі опалювального газу 6, що входить в дюзовий канал, встановлений регулюючий пристрій у вигляді привареної втулки 9 з внутрішньою гвинтовою різзю, в яку вкручується через пробку 7 шайба 10 з внутрішнім каліброваним отвором та зовнішньою гвинтовою різзю і двома глухими отворами під спеціальний торцевий ключ Працює вузол так Із колектора опалювального газу 1 через стопорний кран 2 та кантовочний кран 3 і один із трубопроводів 4 опалювальний газ потрапляє в розподільчий колектор 5, з якого через трубки подачі опалювального газу 6 з регулюючим пристроєм у вигляді шайби 10 з каліброваним отвором дозовано, згідно потреби, подається в дюзовий канал коксової печі Температура в дюзовому каналі досягає 100-200°С При потребі збільшення або зменшення температури в вертикалах коксової печі проводиться заміна шайби 10, ВІДПОВІДНО з більшим або меншим каліброваним отвором Для цього знімається кришка пробки 7, яка розміщена співвюно з трубкою подачі опалювального газу 6, вводиться спеціальний торцевий ключ, за допомогою якого скручують шайбу 10 Замінюють її на другу з заданим каліброваним отвором, змащують гвинтову різь високотемпературним мастилом (наприклад, графітом) для зменшення сил тертя при скручуванні та закручуванні шайби Стопорний кран 2 служить для повного перекриття подачі опалювального газу в розподільчий колектор 5 За допомогою кантовочного крану 3 змінюються напрямки подачі опалювального газу в розподільчий колектор для опалювання вертикалів коксової печі з машинної або коксової сторони коксової печі 6284 Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
